Обработка горизонтальных участков

Область применения:

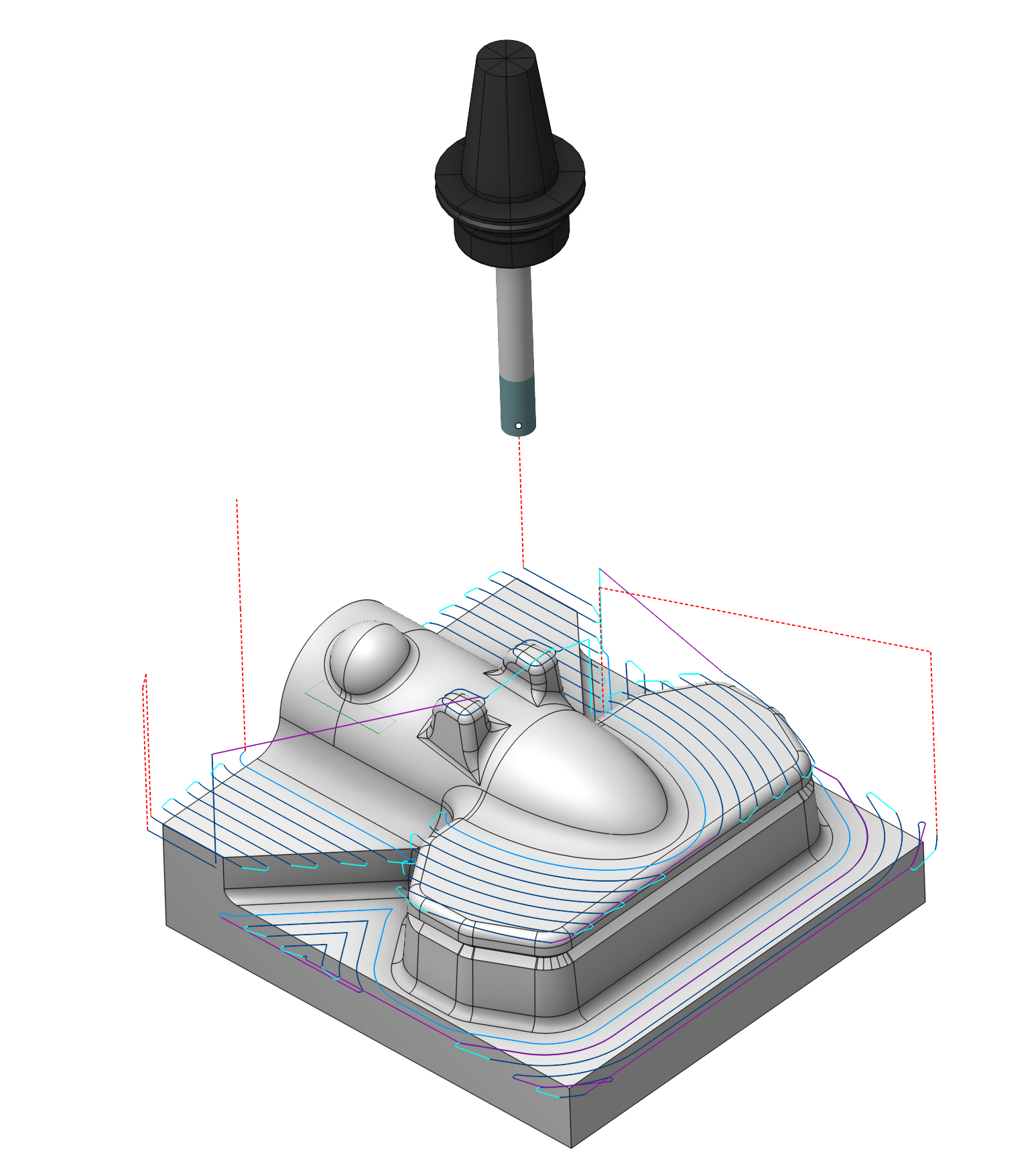

Операцию целесообразно выполнять для обработки модели с горизонтальными лысками. Обработка состоит из серии горизонтальных проходов инструмента на разных уровнях.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Подробнее

Рабочее задание:

Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей. Подробнее

Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Подробнее

Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Подробнее

Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее

Верхний уровень. Указание верхнего уровня по элементам модели. Подробнее

Нижний уровень. Указание нижнего уровня по элементам модели. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия обработки:

Этот параметр позволяет пользователю добиться того, чтобы траектория инструмента выглядела параллельной, равноудаленной или другой при выполнении операций обработки карманов. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Уровни обработки:

Определяет диапазон обработки по оси инструмента. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Подчистка на чистовой подаче

Выводит траекторию для Учет горизонтальных плоскостей на чистовой подаче. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Многослойная обработка

Нажмите здесь, чтобы развернуть..

Шаг вдоль оси инструмента. Шаг в глубину резания.

Высота врезания.

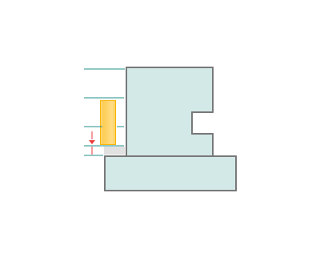

С предыдущего уровня. Обработка осуществляется с нижнего плоского уровня и до верхнего уровня заготовки с шагом Шаг вдоль оси инструмента.

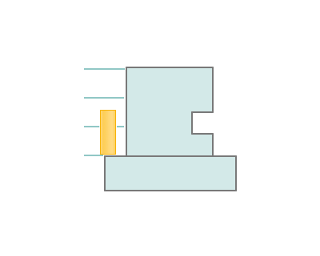

С уровня. Обработка. Обработка осуществляется только по плоским уровням.

мм. Обработка осуществляется от плоского уровня до значения указанного в Высота врезания с шагом Шаг вдоль оси инструмента.

Чистовой проход по Z. Функция добавляет дополнительный проход перед нижним уровнем на расстоянии, указанном в параметре.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке а также для расширения или обрезки траектории. Эта группа параметров работает аналогично Черновой послойной операции. Подробнее.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Параметры врезания в выборке. Включение погружений позволяет выполнять обработку закрытых карманов. Когда CAM-система (система автоматизированной подготовки управляющих программ) обнаруживает закрытый карман, который невозможно обработать снаружи, она формирует движение погружения. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
