Редактирование фрезерного инструмента

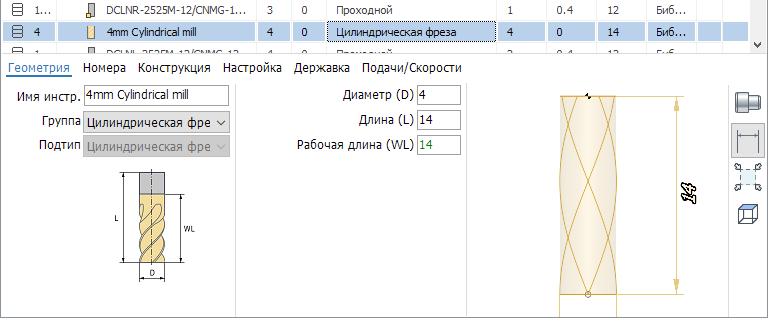

При выборе фрезерного инструмента в окне Инструменты в нижней части окна отображается панель с его свойствами, показанная на рисунке выше.

В системе реализованы следующие типы фрезерных инструментов, различающихся списком доступных геометрических параметров:

• Цилиндрическая фреза;
• Сферическая фреза;
• Тороидальная фреза;
• Двухрадиусная фреза;
• Двухрадиусная ограниченная фреза;
• Коническая фреза;
• Фреза с отрицательным радиусом;
• Коническая ограниченная фреза;
• Гравер;
• Сверло;
• Резак;
• Метчик;
• Резьбовая фреза;
• Центровка;
• Зенковка;
• Цековка;
• Т-образный инструмент;
• Фасонный инструмент;
• Нож;
• Дисковая пила;
• Щуп;
• Распылитель;
• и др.

Нужно правильно выбрать группу и подтип инструмента чтобы увидеть список его геометрических свойств в окне на закладке Геометрия.

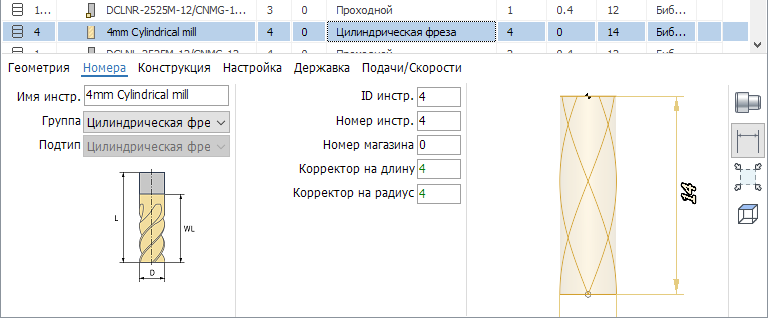

На страницу Номера вынесены свойства-идентификаторы инструмента.

• ID - уникальный идентификатор инструмента не зависящий от его расположения на станке.
• Номер инструмента - номер инструмента на станке. Обычно соответствует номеру позиции в которую закреплен инструмент на станке.
• Номер магазина инструмента используется в случае если на станке имеется более одного магазина.
• Номер корректора на длину и на радиус - номера записи, соответствующей инструменту, в таблице корректоров инструмента в стойке станка.

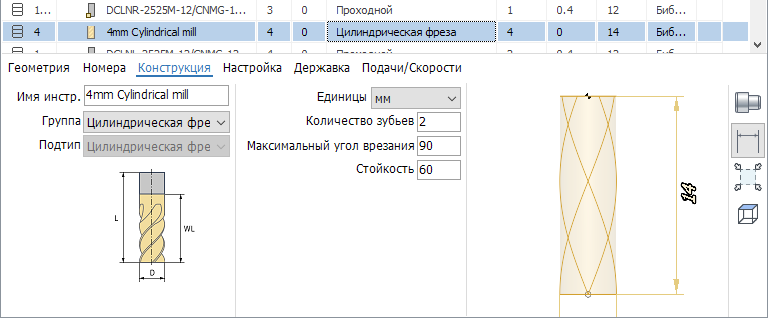

На страницу Конструкция вынесены следующие параметры.

• Количество зубьев.
• Максимальный угол врезания.
• Единицы измерения инструмента (мм или дюйм).
• Стойкость инструмента в минутах.

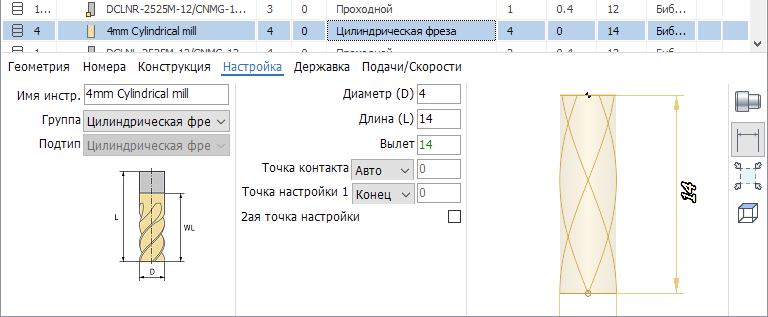

Закладка Настройка содержит такие параметры.

• Вылет инструмента - расстояние от точки закрепления инструмента в шпинделе до кончика инструмента.
• Точка настройки - точка на инструменте, перемещение которой относительно нуля детали и задает управляющая программа.
• Вторая настроечная точка - используется с некоторыми типами инструментов чтобы обеспечить независимость УП от размера инструмента.
• Точка контакта - точка на инструменте, которой он должен преимущественно касаться геометрических элементов, указанных в рабочем задании операции.

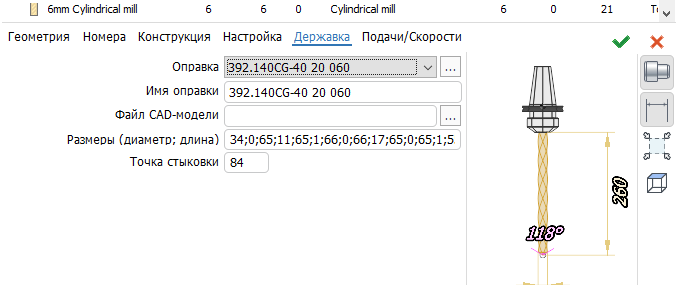

Страница Державка позволяет задать параметры оправки.

• Оправка - выпадающий список оправок из текущей библиотеки и проекта.
• Имя оправки - произвольная текстовая строка.
• Размеры оправки - последовательность пар чисел, разделенных точкой с запятой, определяющие диаметр и длину для каждой из ступеней.
• Точка присоединения - расстояние от самой верхней точки оправки до точки стыковки оправки со шпинделем станка.
• Имя файла CAD-модели. По кнопке открывается стандартное окно выбора файла. Можно указывать файлы в формате *.stl и *.osd. Задает 3D модель оправки для визуализации и контроля столкновений при моделировании.
• При нажатии на кнопку "..." открывается новый диалог выбора и редактирования оправки.

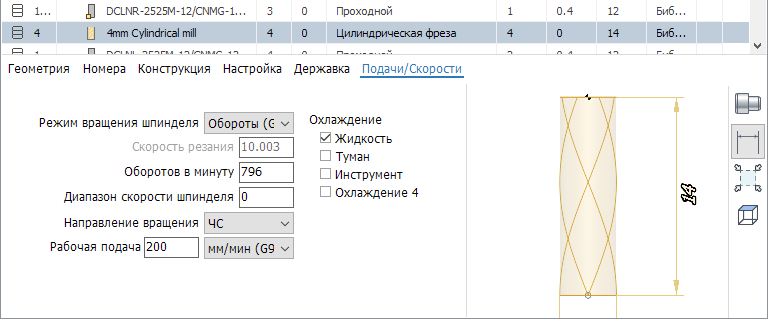

На закладке Подачи/Скорости можно редактировать такие параметры как

• Режим вращения шпинделя: постоянные обороты или постоянная скорость резания.
• Скорость резания.
• Обороты шпинделя.
• Диапазон скоростей шпинделя.
• Направление вращения шпинделя.
• Величина и размерность рабочей подачи.
• Включаемые трубопроводы охлаждения.
