3D смещение

Область применения:

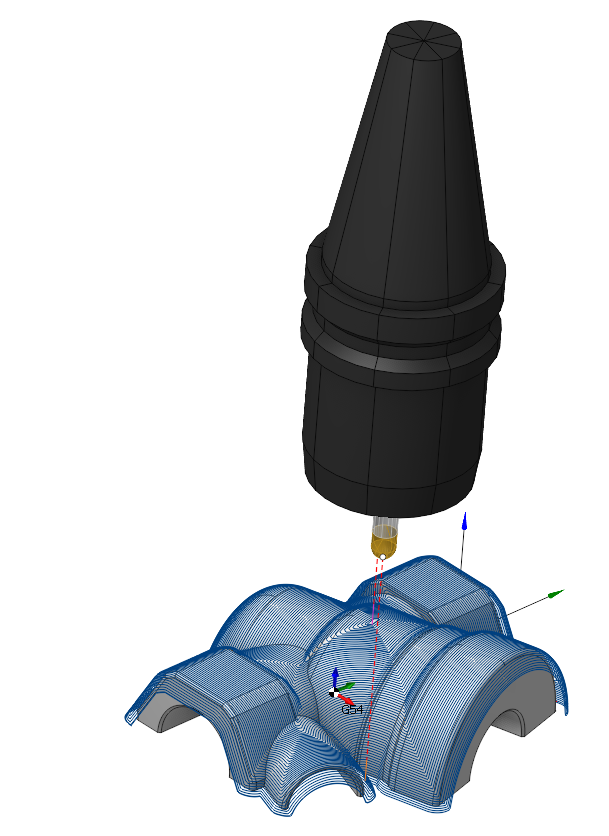

Траектория операции 3D смещения начинается с кривых, лежащих на детали, и строится путем последовательно смещения этих кривых вовнутрь на расстояние шага обработки до тех пор, пока кривые не схлопнутся. Таким образом, траектория напоминает эквидистантную выборку за исключением того, что смещение строится не на плоскости, а в 3D пространстве на поверхности детали. В результате, операция позволяет получать постоянную высоту гребешка в независимости от наклона поверхностей обработки. Операция хорошо подходит для получистовой и чистовой обработки сложных деталей с минимальным количеством холостых перемещений, при соблюдении попутного или встречного типа фрезерования.

Рабочее задание:

Обрабатываемые поверхности. Поверхности, для обработки которых строится траектория. Начальные кривые определяются как кривые контакта инструмента с заданными поверхностями.

Кривая наклона. Кривая, к которой направлен вектор оси инструмента при задании ориентации инструмента Через кривую.

Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Подробнее

Зона ограничений. Задаются области детали, которые не должны быть обработаны на текущей операции. В зависимости от выбранного вами параметра, траектория может быть ограничена или обрезана Подробнее

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

Начинать с. Параметры, определяющие построение начальных кривых траектории.

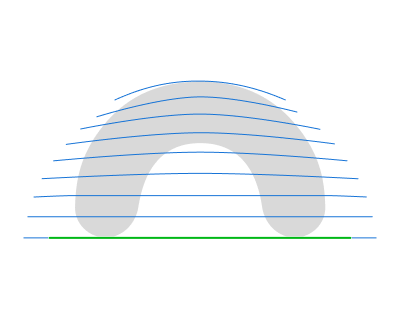

Дна. Траектория начинается на Нижнем уровне обработки.

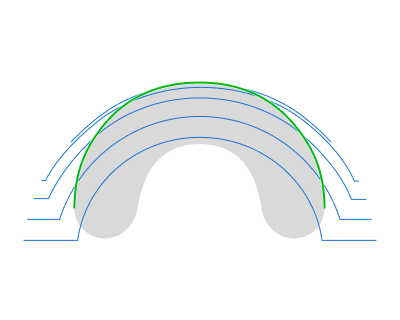

Верха вертикальных поверхностей. Процесс начинается с кривых силуэта, исключая вертикальные стенки.

Шаг. Максимально допустимая ширина резания.

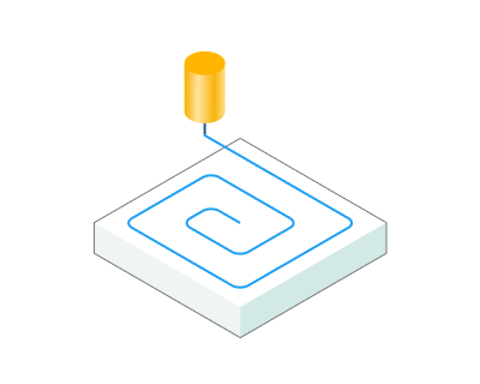

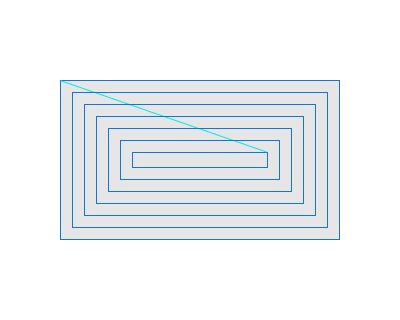

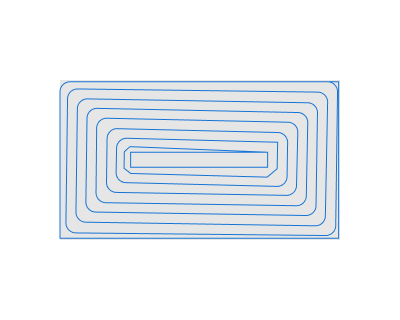

Спиральная обработка. При установке флага траектория формируется как непрерывная спираль с целью минимизации переходов.

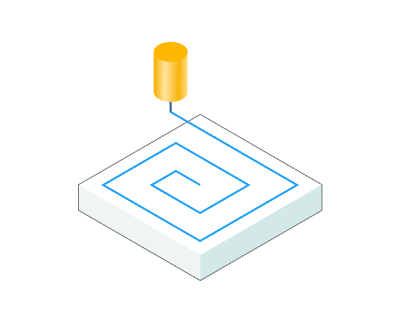

Сглаживать углы. При установке флага, острые углы в траектории сглаживаются.

Морф проходы. Установка флага изменяет стратегию формирования траектории, генерируя проходы с постоянным шагом. Также, при наличии необрабатываемых "островов" внутри обрабатываемых поверхностей, установка флага позволяет генерировать траектории с плавным переходом от контура "островов" к наружному контуру обрабатываемых поверхностей.

Тип фрезерования:

Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.

Параметры, определяющие Тип фрезерования, такие же, как в Черновой послойной операции. Подробнее

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

Направление обработки. Управляет направлением движения инструмента по кривым траектории.

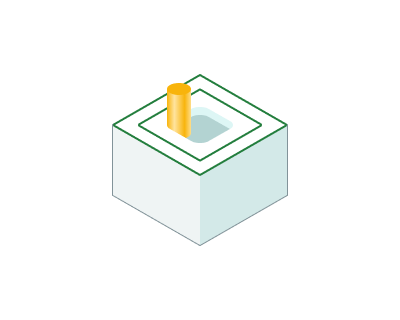

Изнутри наружу. Инструмент перемещается от центральных кривых траектории к наружным.

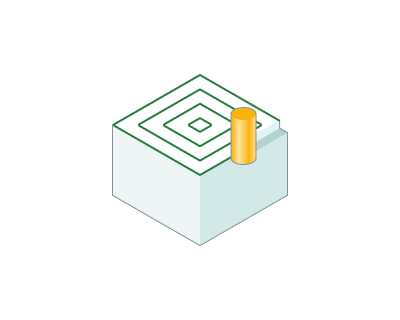

Снаружи вовнутрь. Инструмент перемещается от наружных кривых траектории к центральным.

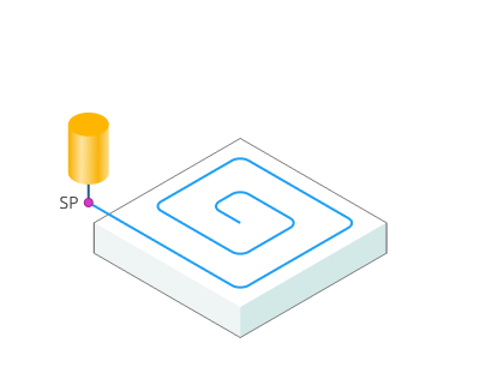

Начальная точка. Точка, определяющая начало погружения.

Уровни обработки:

Определяет диапазон обработки по оси инструмента.

Нижний уровень определяется так же, как и в Черновой послойной операции. Подробнее

5-ти осевое преобразование:

Вы можете управлять положением инструмента при применении операции на пятикоординатном станке. Подробнее

Параметры Ориентации инструмента определяются так же, как в операции 5-ти осевая по поверхностям. Подробнее

Пределы углов поворота:

При установленном флаге и включенной опции 5-ти осевое преобразование задает предельные значения углов расположения инструмента относительно осей. Параметры, устанавливающие Пределы углов поворота такие же, как в операции 5-ти осевая по поверхностям. Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
