Инструментальная сборка

Область применения:

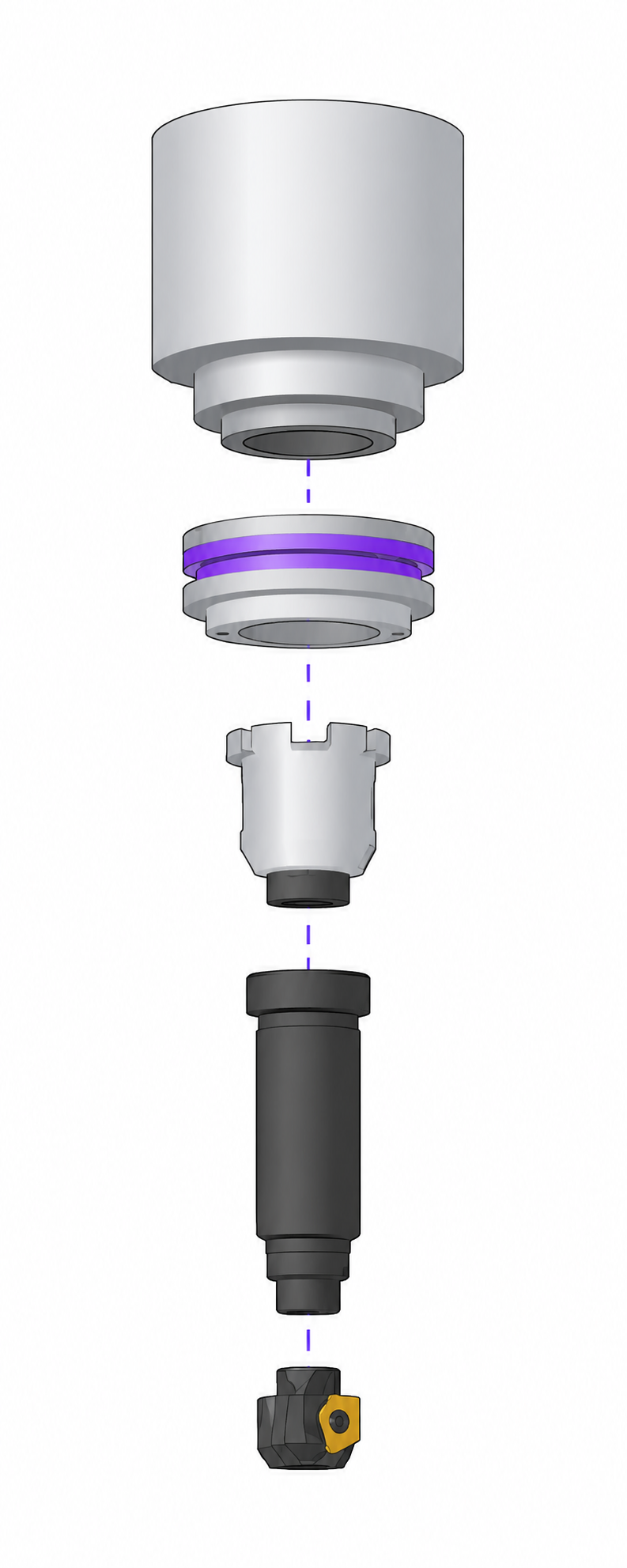

В этом примере показано, как в окне библиотек компонентов формируется простая сборка: фрезерный инструмент соединяется с адаптером, который устанавливается в магазин станка. Сборка создается снизу вверх - от режущего инструмента к креплению на станке.

Добавление компонента и проверка распознавания.

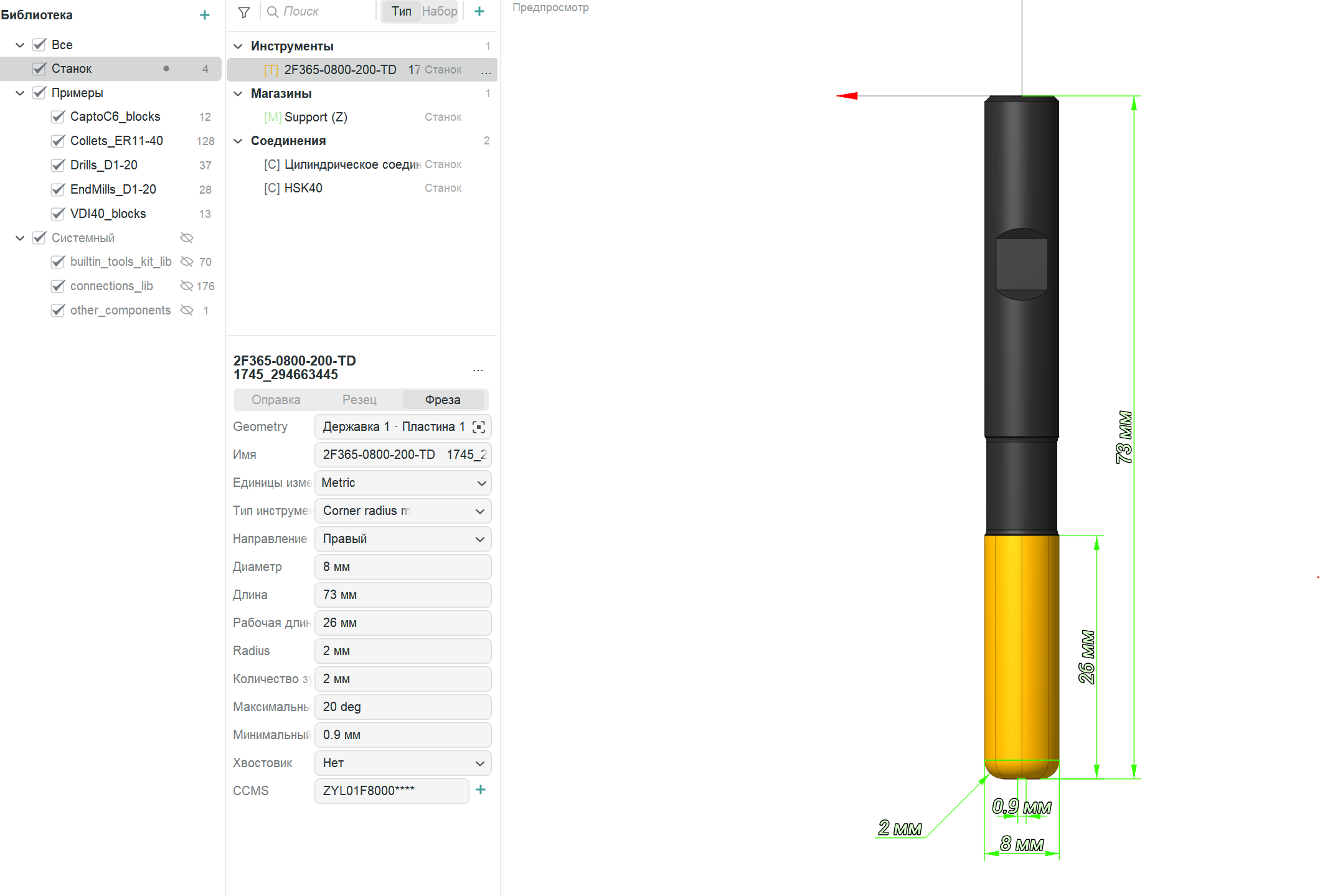

Компонент добавляется на основе 3D-модели. Система автоматически пытается распознать загруженный объект: является ли он инструментом или адаптером (оправкой), а для инструмента - его тип. Результат распознавания пользователь может скорректировать на вкладках Оправка / Резец / Фреза, а тип инструмента уточняется в поле Тип инструмента. Компонент и его размеры отображаются в окне предварительного просмотра.

Назначение хвостовика инструмента

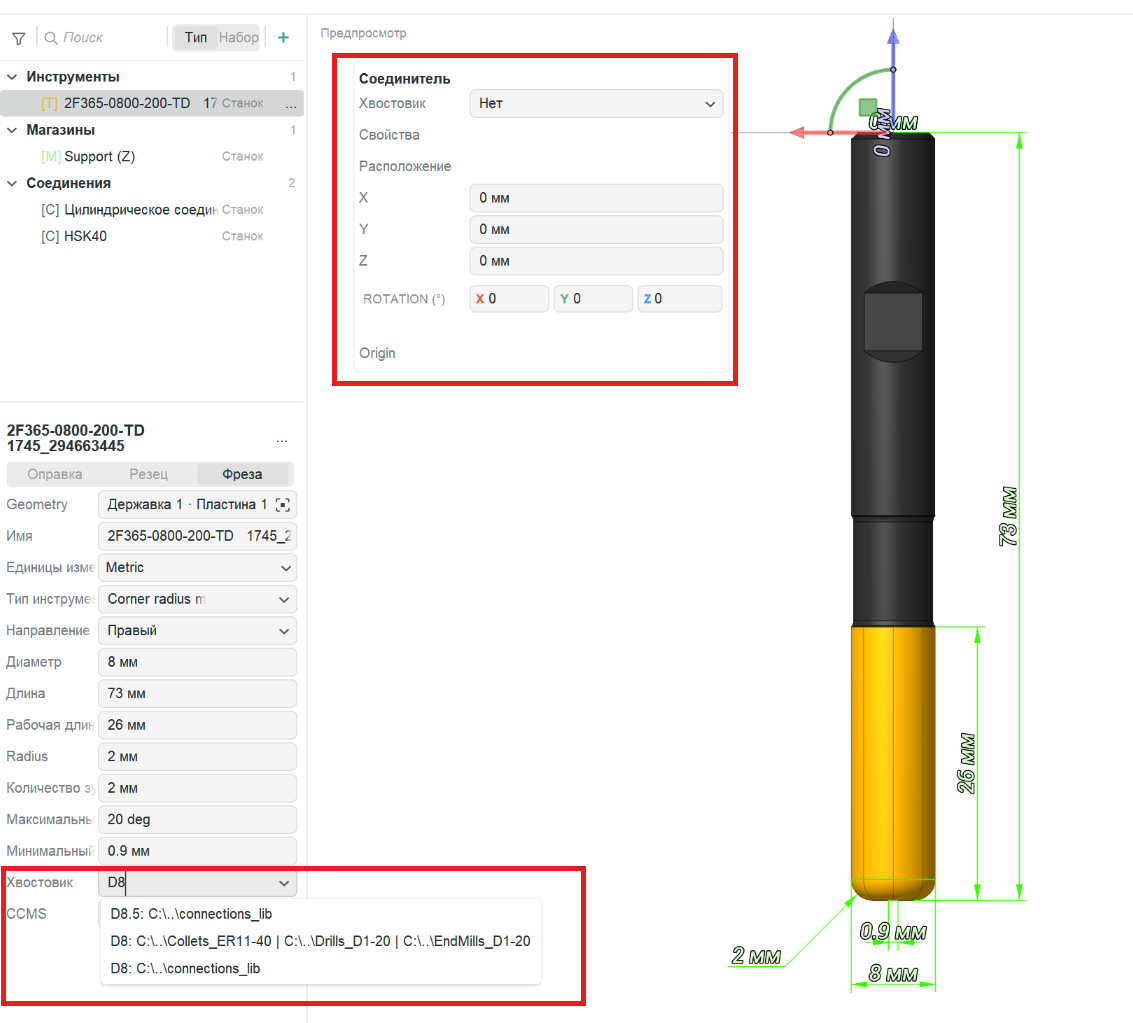

Инструменту необходим хвостовик, чтобы его можно было установить в Оправку. Имя хвостовика вводится в поле Хвостовик: его можно выбрать из предлагаемых вариантов или задать как новое (в данном случае D8). Если соединение выбрано из библиотеки, все его размеры принимаются в соответствии со стандартом.

Проверка и размещение хвостовика.

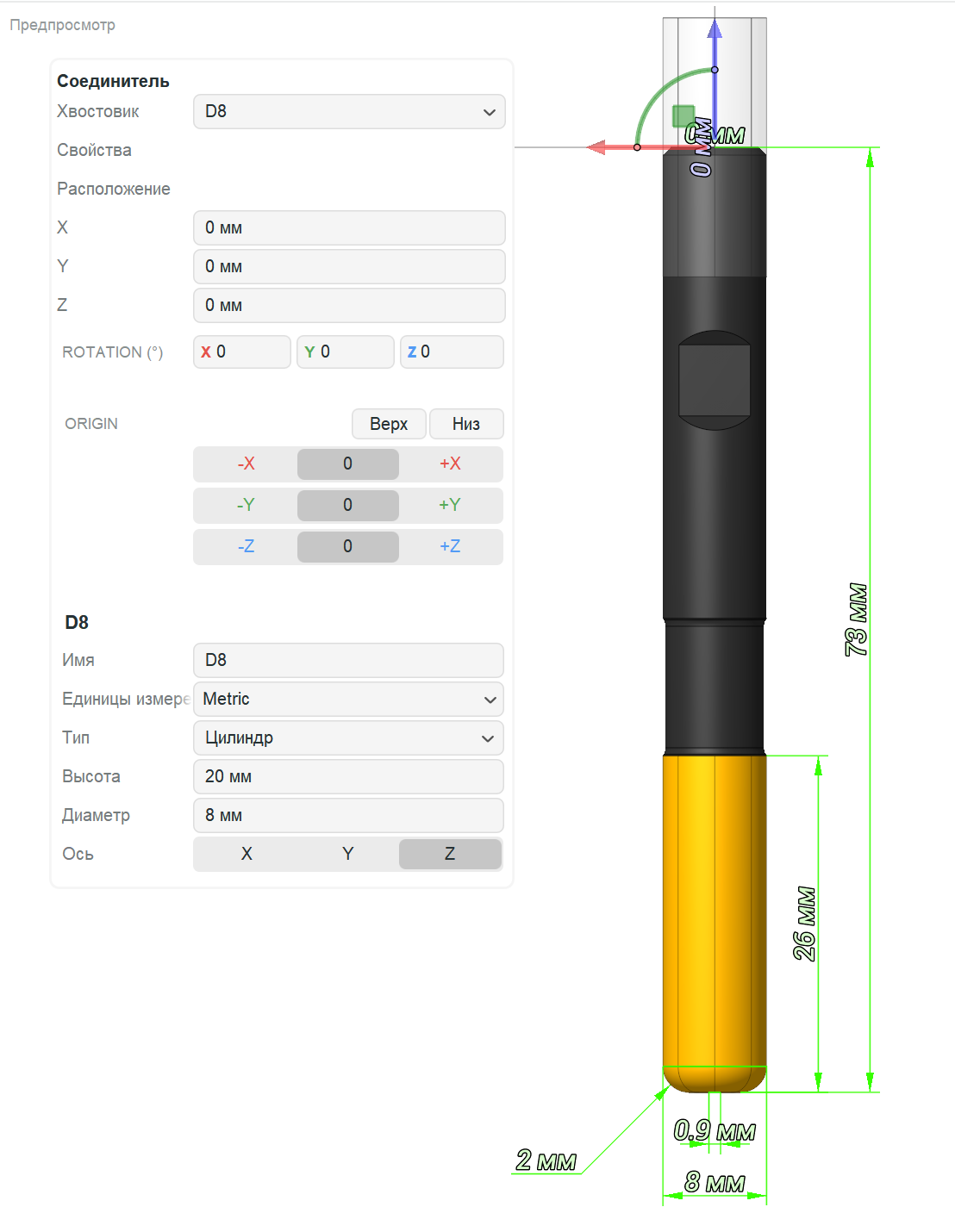

После назначения Хвостовика становится доступна панель Соединителя. На ней отображаются соединение Хвостовик, его параметры РАСПОЛОЖЕНИЕ и ПОВОРОТ, а также элементы управления Начало координат и собственные свойства соединения: тип (цилиндр), высота (20 мм), диаметр (8 мм) и ось (Z). Заглушка выделяется на модели в окне предварительного просмотра. С помощью параметра Начало координат необходимо правильно разместить соединитель относительно компонента. Это выполняется элементами управления +Z / -Z (а также Верх / Низ) или простым перетаскиванием системы координат в окне предварительного просмотра.

Создание оправки.

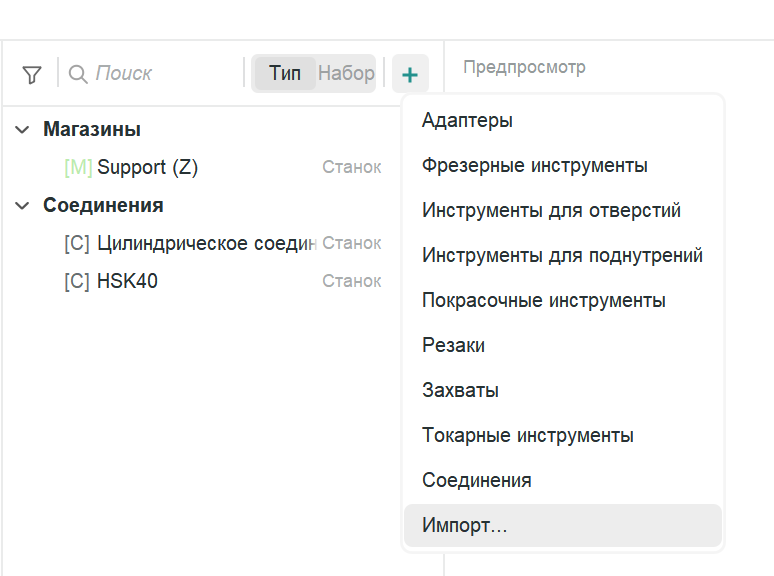

Кнопка «Добавить» (+) нажимается повторно, затем выбирается Импорт. В группе Адаптеры добавляется новый адаптер.

Настройка хвостовика оправки и добавление гнезда

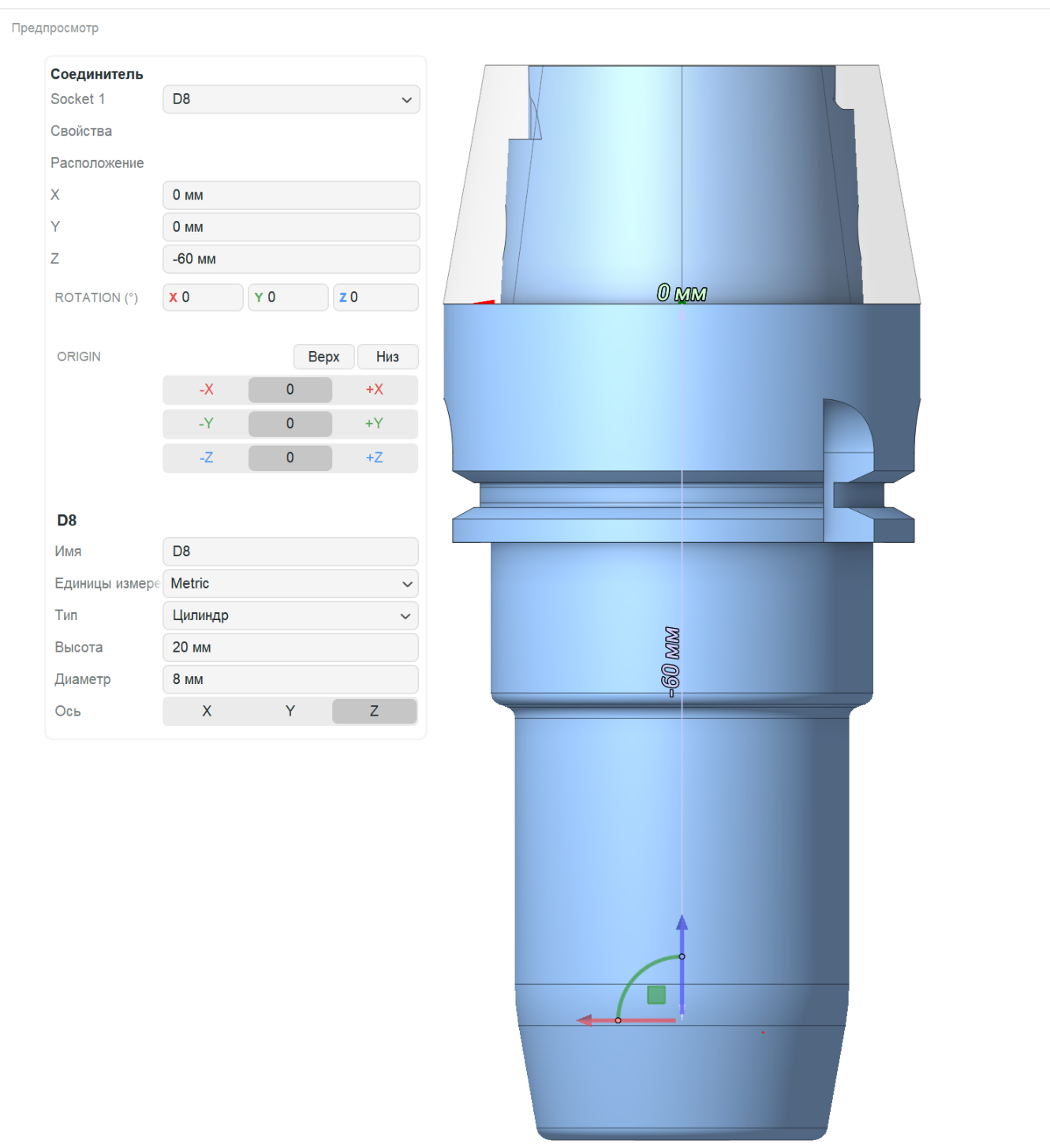

Адаптеру необходимы два соединения: хвостовик для установки в станок и гнездо для установки инструмента. В свойствах адаптера в поле Хвостовик задается соединение, которым адаптер устанавливается в магазин станка, - в данном случае HSK40. В разделе Соединения для Гнезда 1 задается соединение D8 - того же типа, что и хвостовик инструмента. В данном случае и Хвостовик, и Гнездо выбираются из списка.

Автоматическая сборка в операции.

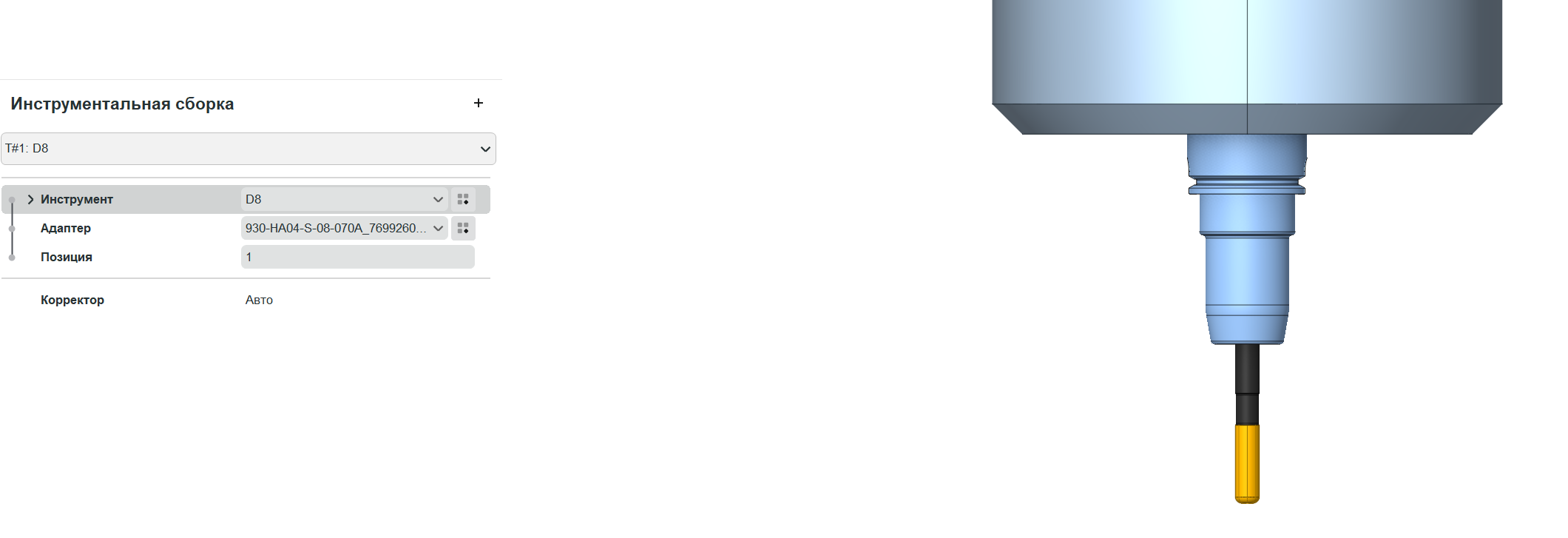

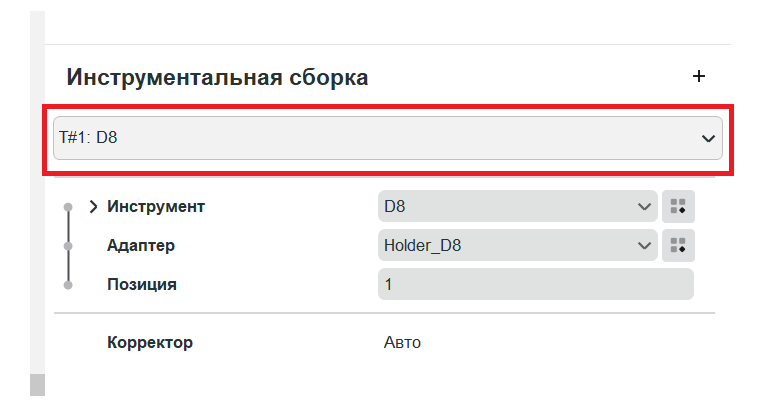

Когда компоненты доступны в библиотеках, система автоматически пытается сформировать сборку инструмента для операции из существующих компонентов. В панели Инструментальная сборка операции формируется и отображается сборка: инструмент (D8), адаптер (HOLDER_D8), позиция магазина и корректор (автоматически). Собранный инструмент устанавливается на станок и отображается в графической области.

Результат.

Сборка завершена и используется в операции: инструмент D8 устанавливается в оправку HOLDER_D8 через общее соединение D8, оправка устанавливается в магазин станка через свое соединение HSK40, а система автоматически собирает всю цепочку из компонентов, найденных в активных библиотеках.

Ручная сборка через окно инструмента.

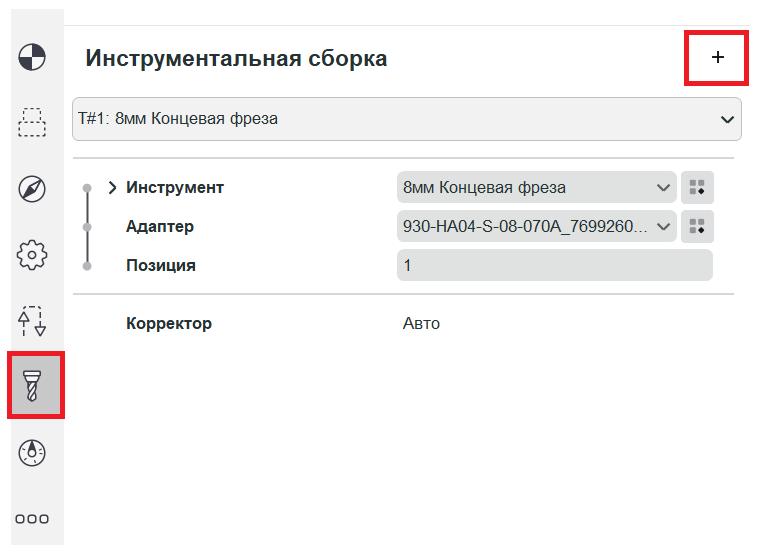

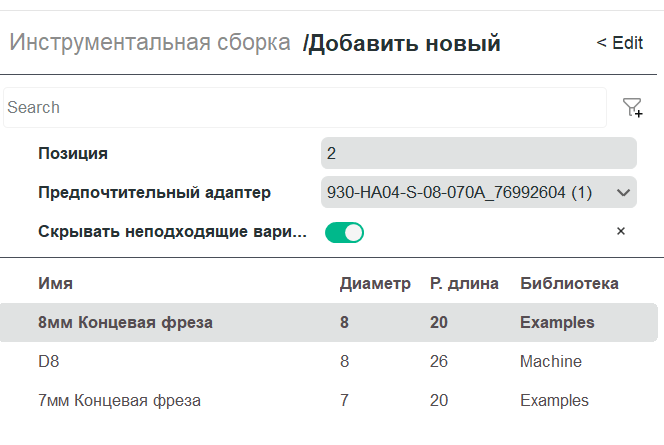

Сборку инструмента также можно создать вручную. В панели Инструментальная сборка операции кнопка + открывает панель «Добавить новую», в которой формируется сборка. Для данной операции система предлагает набор подходящих сборок, каждая из которых отображается с именем, диаметром, рабочей длиной и исходной библиотекой (например, торцевая фреза 8 мм - Примеры, D8 - Станок, торцевая фреза 7 мм - Примеры). Выбранная сборка устанавливается на станок и отображается в графической области.

Формирование непосредственно от станка.

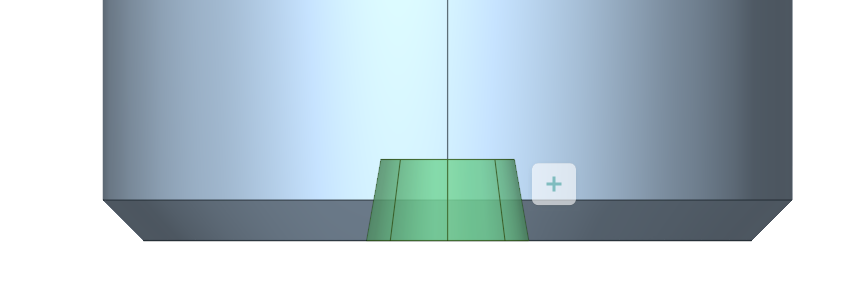

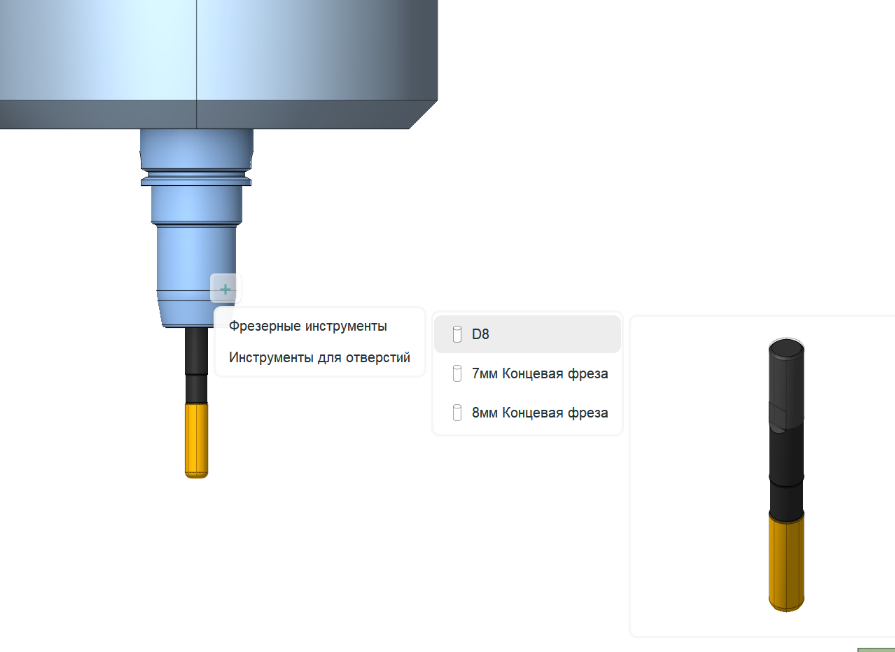

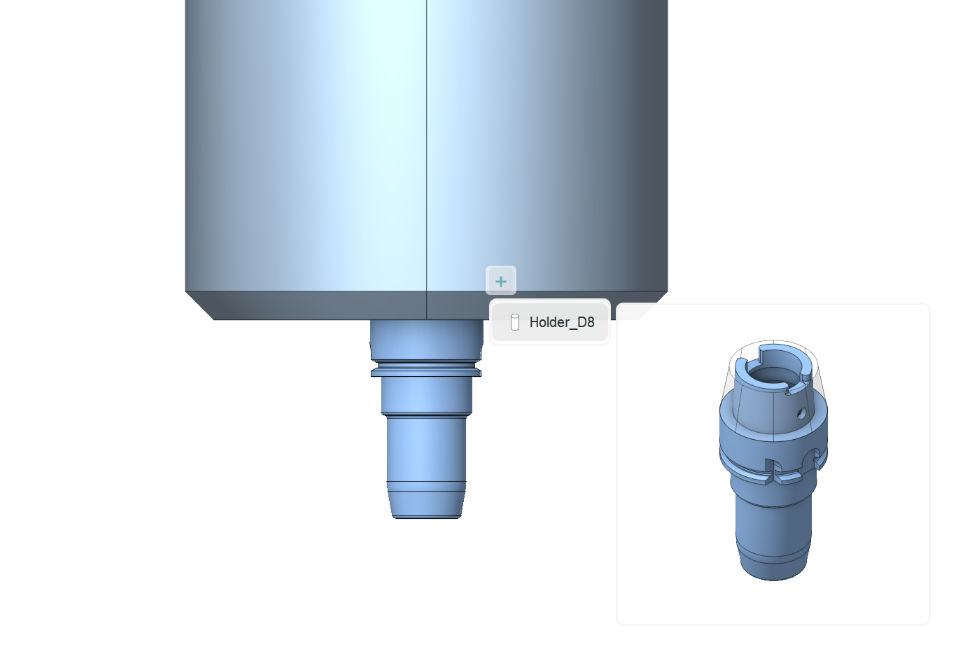

Сборку также можно создать непосредственно в графической области - от станка к инструменту. На станке отображаются свободные гнезда; при щелчке по свободному гнезду появляется кнопка +, а ее нажатие открывает список компонентов, подходящих к гнезду по типу соединения. Сначала в гнездо станка добавляется адаптер (в данном случае HOLDER_D8), затем нажимается кнопка + на свободном гнезде адаптера и из предлагаемых типов (фрезерные инструменты, инструменты для обработки отверстий) и моделей (D8, торцевая фреза 7 мм, торцевая фреза 8 мм) выбирается инструмент. После формирования сборка становится доступна в списке Инструментальная сборка операции (например, T#1 Торцевая фреза 8 мм, T#2 D8), где ее можно выбрать для операции.
