Токарная отрезка

Область применения:

Целью этой операции является отсечение обрабатываемой детали от остатков материала заготовки с одновременным формированием задней части детали, в том числе созданием на ней фаски или радиуса. Перед отрезкой заготовку можно подготовить, например, обработав канавку.

Наладка:

Вкладка Наладка используется для настройки основных параметров проекта. Это может быть позиционирование детали на оборудовании, система координат детали и многое другое. Подробнее

Рабочее задание:

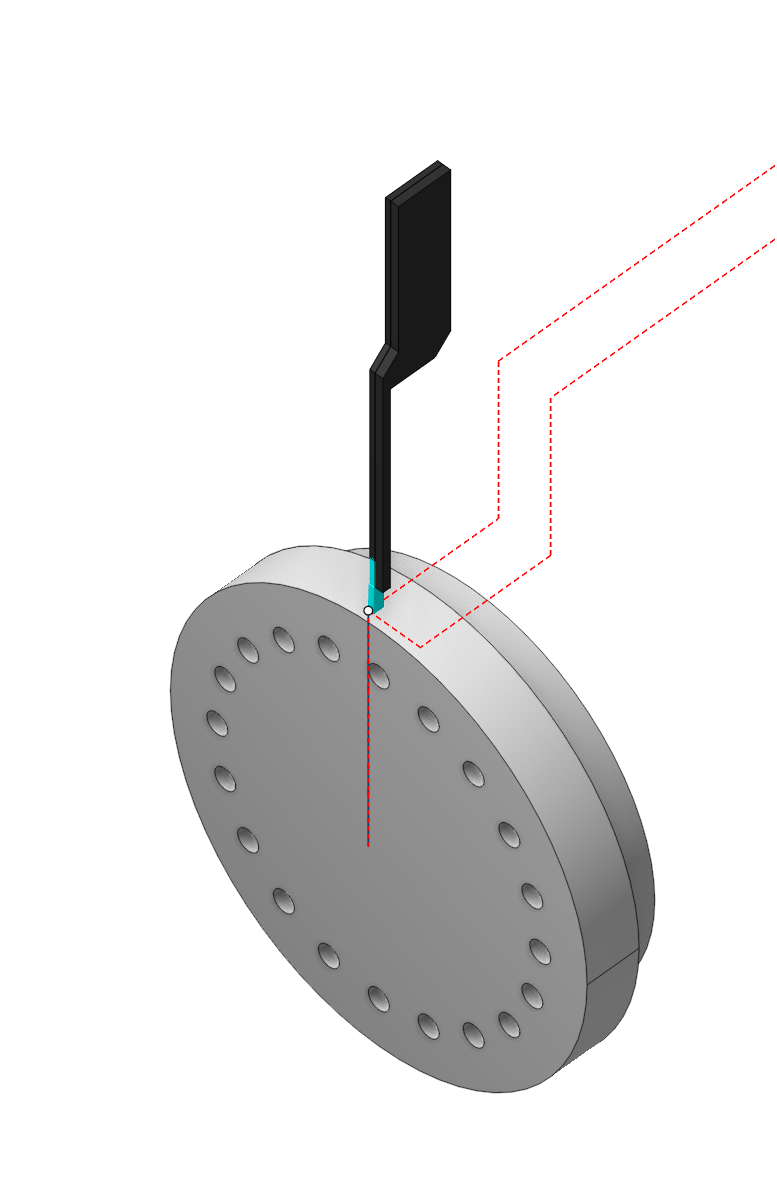

Отрезка. Выполняет отрезка обрабатываемой детали от остатков материала заготовки, а также обработку задней поверхности детали. Система генерирует контур рабочего цикла в виде вертикальной линии, соединяющей внешний и внутренний диаметры детали с правой или левой стороны.

Контур. Формируется единичный проход, траектория которого идентична геометрическому контуру детали. Могут выполняться пристыковка подхода и отхода, смещение на заданные припуски, исключение теневых зон, недостижимых заданным инструментом, компенсация радиуса инструмента. Подробнее

Простая канавка. Оптимизирован для обработки простых прямоугольных канавок за минимальное число действий. Подробнее

Канавка. Этот цикл аналогичен черновой обработке, но процесс обработки выводится в программу ЧПУ как цикл, аналогичный ISO G71/G72. Подробнее

Зигзаг. Инструмент удаляет черновую заготовку слой за слоем. В каждом слое он погружается вниз на глубину резания и совершает горизонтальное движение. Таким образом, горизонтальные проходы в чередующихся направлениях удаляют всю черновую заготовку слой за слоем. Подробнее

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Параметры цикла:

Цикл обработки.

Вы можете выбрать один из доступных циклов токарной обработки, описанных в задании. При переключении цикла в этом разделе автоматически меняется соответствующий элемент в Рабочем задании. Набор параметров варьируется для каждого цикла токарной обработки.

Нажмите здесь, чтобы развернуть..

Сгладить острое ребро. Определяет способы формирования наружной кромки на заднем торце отрезаемой детали.

Нажмите здесь, чтобы развернуть..

Выкл. Наружная кромка на заднем торце детали остается неизменной после предыдущих операций.

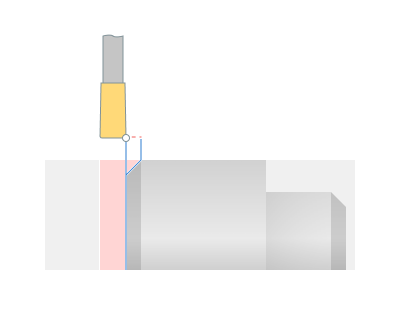

Фаска. Формируется фаска на наружной кромке заднего торца детали.

Размер. Введите размер фаски.

Угол. Введите угол фаски. Угол отсчитывается от вертикали.

Делать подготовительный проход. Перед основным рабочим ходом, резец формирует канавку высвобождения, глубиной несколько большей величины фаски, чтобы исключить работу боковой стороной пластины при дальнейшем формировании фаски.

Сгладить острое ребро. Определяет способы формирования наружной кромки на заднем торце отрезаемой детали.

Размер. Аналогично Фаске.

Делать подготовительный проход. Аналогично Фаске.

Уменьшить скорость в конце. Позволяет задать отдельную скорость вращения шпинделя и скорость подачи в конце отрезки. Может применяться, например, при отрезке тяжелых деталей.

Нажмите здесь, чтобы развернуть..

Диаметр (D). Определяет диаметр на детали, с которого начинается изменение скоростей. (См. подсказку Уменьшить скорость в конце.).

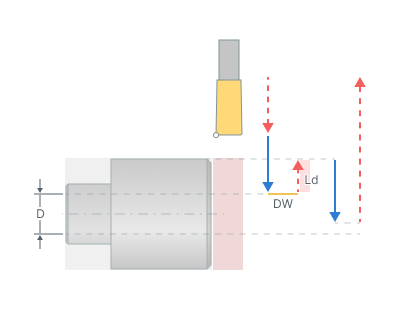

Отскок (Ld). По достижении заданного Диаметра, резец на быстром ходу отводится назад на величину Отскока в радиальном выражении, устанавливается новая Скорость шпинделя, затем резец продолжает движение к центу заготовки с новой Скоростью шпинделя и подачей. (См. подсказку Уменьшить скорость в конце.).

Скорость шпинделя. Частота вращения шпинделя, устанавливаемая в конце отрезки.

Задержка (сек)(DW). Задержка подачи, в течении которой происходит изменение скорости. (См. подсказку Уменьшить скорость в конце).

Ломка стружки. Управляет режимом кинематического дробления стружки, при котором после заданной длины резания, резец отскакивает для прекращения образования сливной стружки. Затем резец снова подводится и продолжает резание.

Нажмите здесь, чтобы развернуть..

Шаг в глубину. Указывается глубина хода, после которого резец отскакивает для дробления стружки.

Отход. Величина отскока устанавливается в мм

Пауза. Управляет остановкой подачи.

Нажмите здесь, чтобы развернуть..

Выкл. The feed does not stop neither at the bottom, nor at every layer.

На нижнем слое. Остановка подачи происходит в конце рабочего хода отрезки.

На каждом слое. Остановка подачи происходит на каждом Шаге в глубину при включенном режиме Ломки стружки.

Возврат на верхний уровень. При установленном флаге, после окончания отрезки, резец возвращается в начало рабочего хода. В противном случае, резец остается в конце рабочего хода.

Отвод противошпинделя. Позволяет задать расстояние, на которое должен быть отодвинут противошпиндель после завершения отрезки.

Нажмите здесь, чтобы развернуть..

Выкл. The system does not control counterspindle.

mm. The counterspindle back off is set in length units.

% width of tool. The counterspindle back off is set as a percentage of the cutting tool width.

Counterspindle axis. The machine axis name controlling the counterspindle movement.

Компенсация. Этот параметр управляет методом вывода ширины фрезы и компенсации длины инструмента.

Нажмите здесь, чтобы развернуть..

Компенсация ширины инструмента. Учитывается ширина пластины резца.

Выкл. Не учитывается ширина пластины резца. При использовании этого режима на сложных контурах возможны зарезы либо недоработки, что требует особого внимания при моделировании обработки.

Вкл. Учитывается ширина пластины резца.

Эта группа параметров работает аналогично Наружное и внутреннее черновое точение. Подробнее

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
