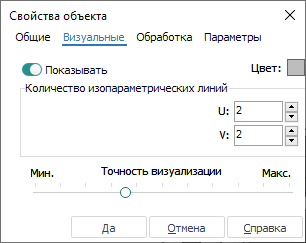

Закладка <Визуальные>

На странице свойств визуализации продублирован доступ к визуальным свойствам объектов: видимость, цвет. Также имеется возможность задать количество изопараметрических линий и точность визуализации объекта в графическом окне.

• Показывать – если флажок в поле отсутствует, то выбранный объект (объекты) отображаться не будет.

• Цвет – позволяет изменить цвет выбранного объекта (объектов).

• Количество изопараметрических линий – при изображении поверхностей иногда бывает необходимо указать количество отображаемых изопараметрических линий. В этой панели можно указать, соответственно, количество линий по U и V. При значении поля 0 изопараметрические линии невидны, при 1 – видны границы сегментов поверхности, при 2 – каждый сегмент поверхности разбивается пополам и т.д. При отображении кривых и поверхностей на экране, производится аппроксимация кривой ломаной, а поверхности плоскими многоугольными гранями.

• Точность визуализации – позволяет настроить качество изображения 3D объектов, или найти компромисс между удовлетворительным качеством изображения и скоростью работы. Изменение точности производится перемещением движка. Точность в данном случае – это максимальное отклонение отрезков, которыми при прорисовке на экране аппроксимируются кривые. Чем выше точность визуализации 3D объектов, тем больше ресурсов потребуется для их построения на экране.

Примечание: Не рекомендуется устанавливать высокую точность визуализации на недостаточно мощных компьютерах из-за возможного замедления работы.

Первоначальная точность визуализации при загрузке модели задается в окне системных установок. FNOT PRINT>
