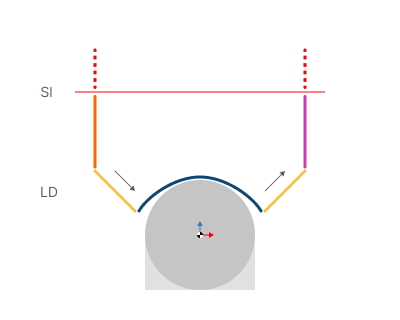

Подходы для аддитивных операций

Sl - Безопасный уровень

LD - Подходы

Область применения:

Позволяет добавлять дополнительные подходы и отходы к рабочим перемещениям с использованием соответствующих подач.

Подвод.

Нажмите здесь, чтобы развернуть..

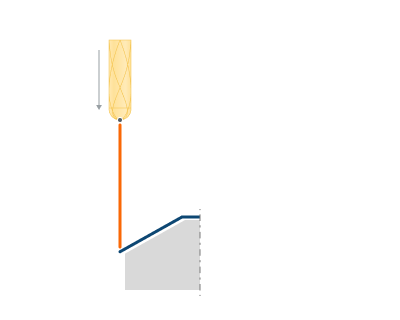

Выкл. Участки траектории инструмента Подход и Отход не формируются.

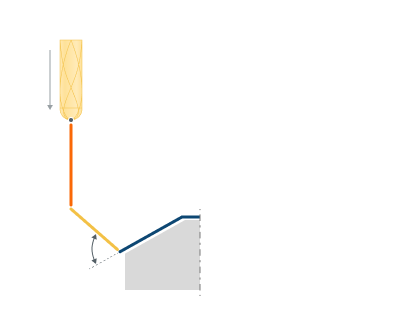

По линии. Подвод выполняется под углом к вертикали до первой точки обработки.

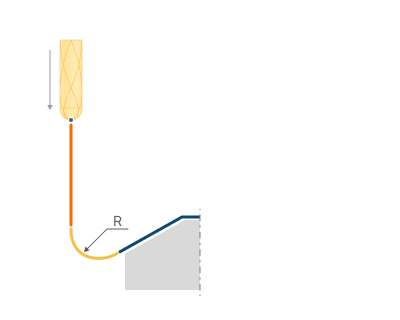

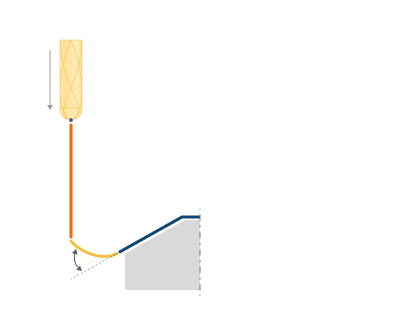

По дуге. Система добавляет дугу к первой точке кривой с заданным радиусом. Угол дуги строится от касательной рабочего прохода.

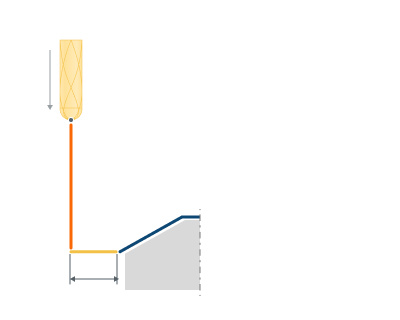

Длина (радиус). Изменяет длину.

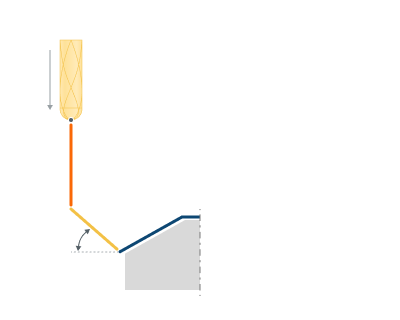

Угол. Изменяет угол к вертикали.

Отход.

Нажмите здесь, чтобы развернуть..

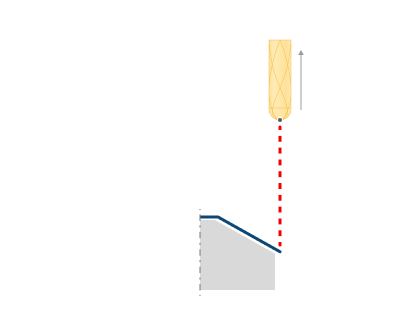

Выкл. Участки траектории инструмента Подход и Отход не формируются.

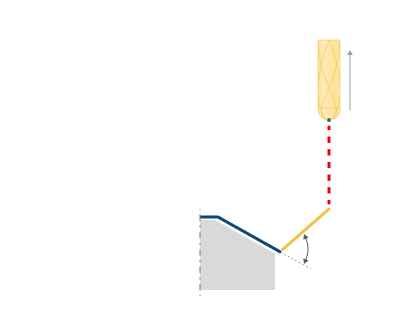

По линии. Отход выполняется под углом к вертикали от последней точки обработки.

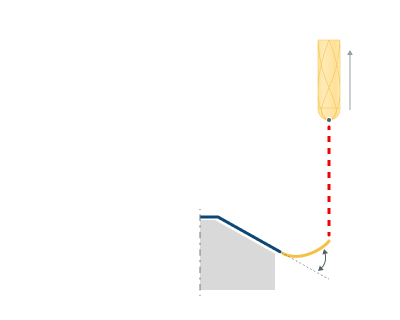

По дуге. Система добавляет дугу к последней точке кривой с заданным радиусом. Угол дуги строится от касательной рабочего прохода.

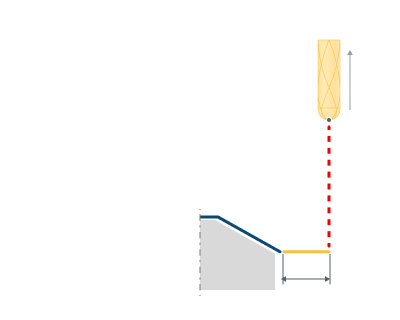

Длина (радиус). Изменяет длину.

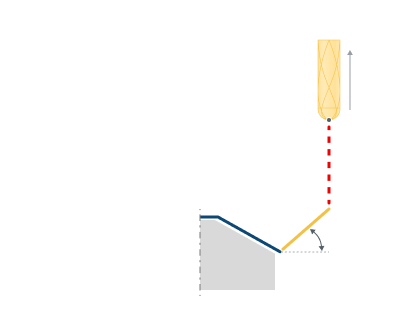

Угол. Изменяет угол к вертикали.

Использовать подходы для.

Нажмите здесь, чтобы развернуть..

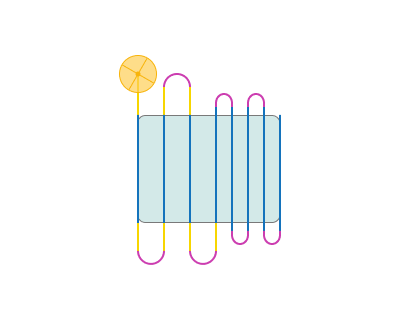

Длинные переходы. Подходы используются только на длинных переходах.

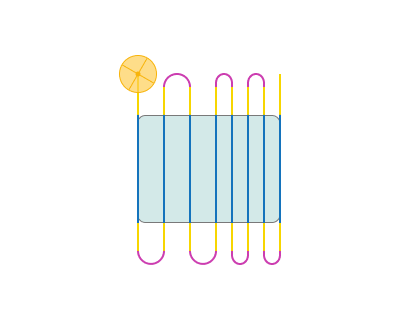

Длинные и короткие переходы. Подходы используются как на длинных, так и на коротких переходах.

Недоход/перебег.

Нажмите здесь, чтобы развернуть..

Недоход. Позволяет задать недоход в начале.

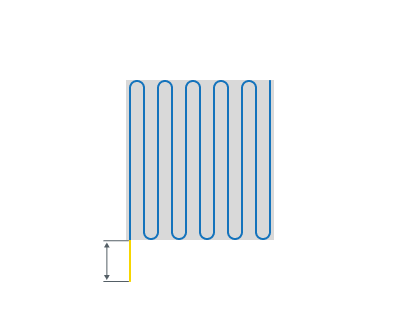

Перебег. Позволяет задать перебег в конце.

Использовать подходы для коротких переходов. Включить: При включении подходы добавляются ко всем переходам, включая короткие.

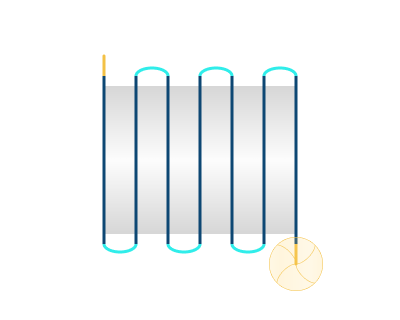

Выключить: При выключении подходы добавляются только к длинным переходам и переходам на входе/выходе.
