Объединение кривых

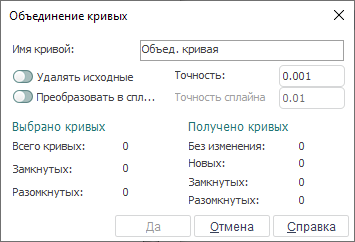

Кнопка открывает окно Объединение кривых.

Иногда при импорте кривых в файле хранится не объединенный контур, а контур, разбитый на множество элементарных участков. Для удобства дальнейшей работы с таким контуром элементарные участки рекомендуется объединить. Функция объединения кривых позволяет получить кривую путем стыковки соседних элементарных участков.

• Имя кривой, Имя папки – имя новой кривой. Если в результате объединения будет получено несколько кривых, то они будут помещены во вновь созданную группу с именем, указанным в этом поле. Новая кривая или группа создается в активной на момент вызова функции группе.
• Удалять исходные – установленный флажок в этом поле означает, что по завершении операции объединения исходные объекты будут удалены.
• Точность – максимальное расстояние между концами соседних кривых, которые можно объединить. Варьированием значения точности можно добиться желаемого результата при объединении (зачастую концы импортированных кривых не совпадают с абсолютной точностью).
• Преобразовать в сплайн - позволит с заданной точностью(параметром Точность сплайна) преобразовать объединенные кривые в сплайн.

Панель Выбрано кривых показывает количество и тип исходных кривых.

• Всего кривых – общее число выбранных кривых.
• Замкнутых – количество замкнутых кривых.
• Разомкнутых – количество разомкнутых кривых.

Панель Получено кривых отображает количество и тип вновь получаемых кривых.

• Без изменения – количество кривых, оставленных без изменения.
• Новых – общее число полученных новых кривых.
• Замкнутых – число полученных замкнутых кривых.
• Разомкнутых – число разомкнутых кривых.

При изменении точности объединения автоматически пересчитываются значения полей на панели Получено кривых.

Для применения объединения следует закрыть окно нажатием на кнопку Да. Объединенная кривая или группа с кривыми будет помещена в активную группу. Исходные кривые будут удалены, если установлен соответствующий флажок.

Для отказа от выполнения объединения надо нажать кнопку Отмена.
