Построение кривых

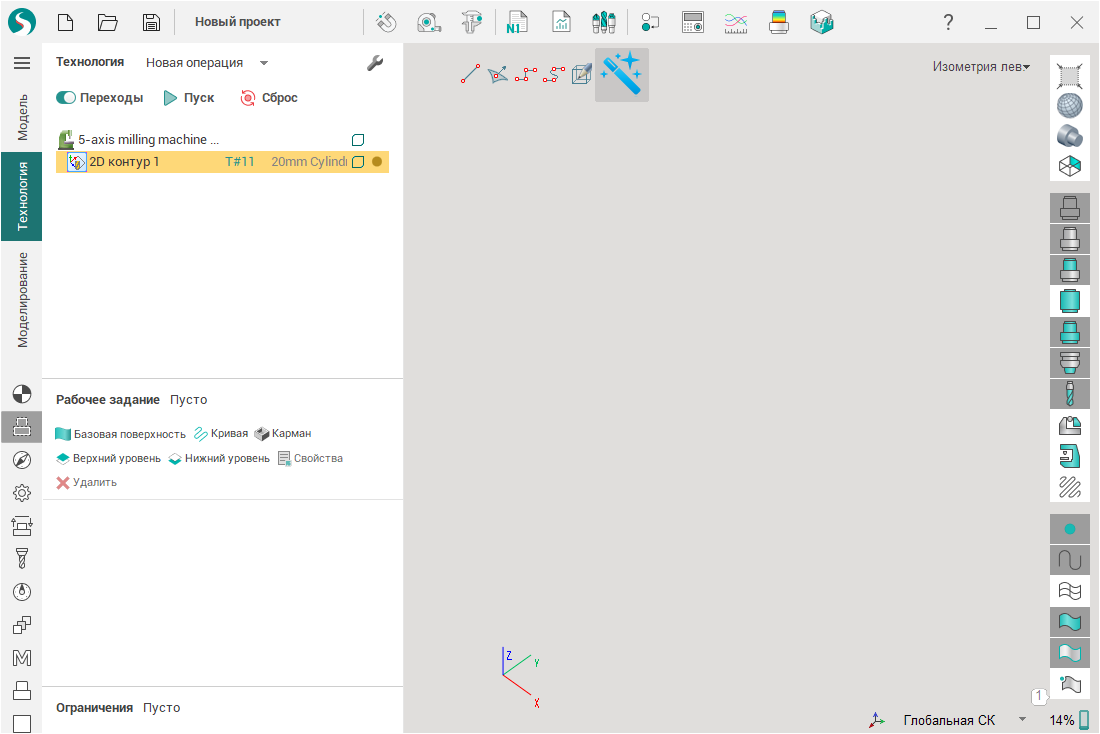

На данный момент функционал еще находится в разработке. Доступ к нему открывается на вкладке «Технология»:

Доступны 4 вида кривых (будет больше):

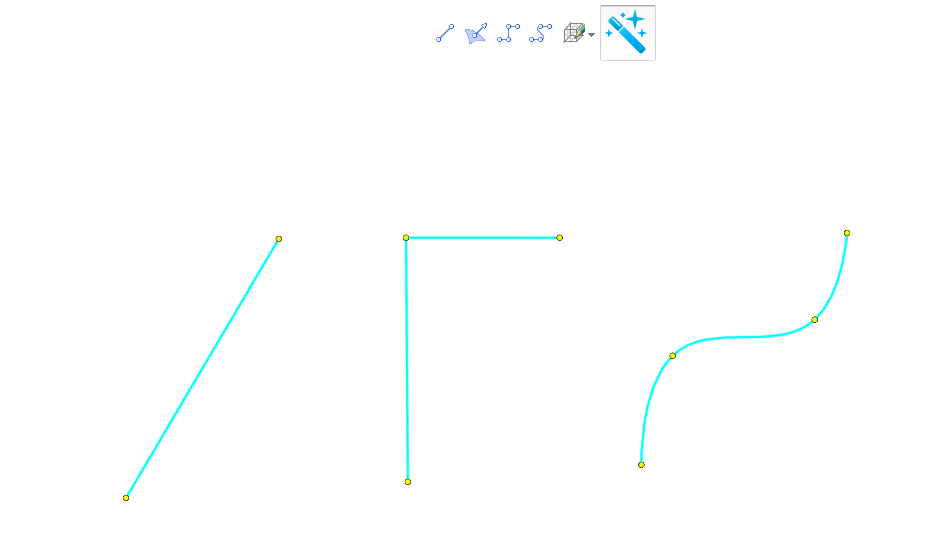

• Прямая;
• Ломанная;
• Сплайн.

Кривые можно двигать за узловые точки, добавлять новые узловые точки (зажать ЛКМ на отрезке кривой и потащить) и удалять узловые точки (ПКМ по точке).

Для них сделаны 3 режима рисования:

1. Свободный. Точки при построении выбираются по следующим правилам:

2. Если под курсором ничего нет и это первая точка, то берем точку с произвольной глубиной;

3. Если под курсором ничего нет и это не первая точка, то берем точку с той же глубиной, что и предыдущая (получается, что построение идет на одной плоскости);

4. Если под курсором поверхность, то берем точку с нее.

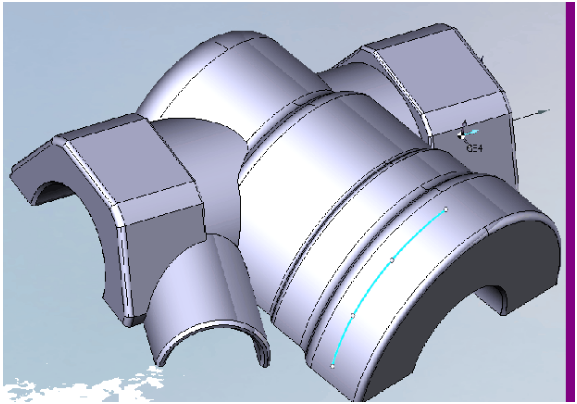

5. На поверхности. Точки берутся только с поверхностей;

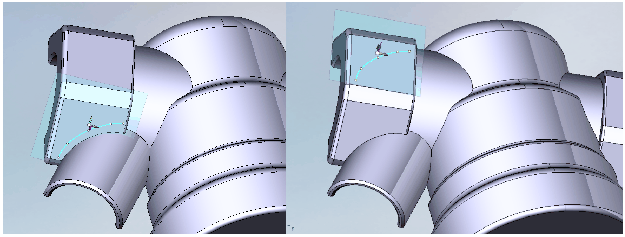

3. На плоскости. Точки берутся только с плоскости. Все нарисованные кривые привязываются к этой плоскости и при ее перемещениях и поворотах, перемещаются вместе с ней.
