Вспомогательная операция

Вспомогательные операции CAM системы (Auxiliary operations) предназначены для оформления специфичных, узко специальных (для определенных типов станков, для конкретного предприятия) последовательностей команд CLData в именованный список, который может быть сохранен и использован многократно в процессе работы с системой. Это могут быть, например, такие операции как зажим патрона, смена инструмента, подвод задней бабки, переворот заготовки, установка активной системы координат заготовки G54-G59 и т.п.

Экземпляр вспомогательной операции CAM системы создается как и любая другая операция, по нажатию на кнопку Новая в окне техпроцесса, либо через контекстное меню этой кнопки. Среди вкладок операций наряду с другими доступна группа Вспомогательные. В данной группе перечислен список возможных для конкретного станка вспомогательных операций. По умолчанию для всех типов станков активна только абстрактная Вспомогательная операция, которая представляет собой заготовку-шаблон с пустым набором команд CLData и списком параметров.

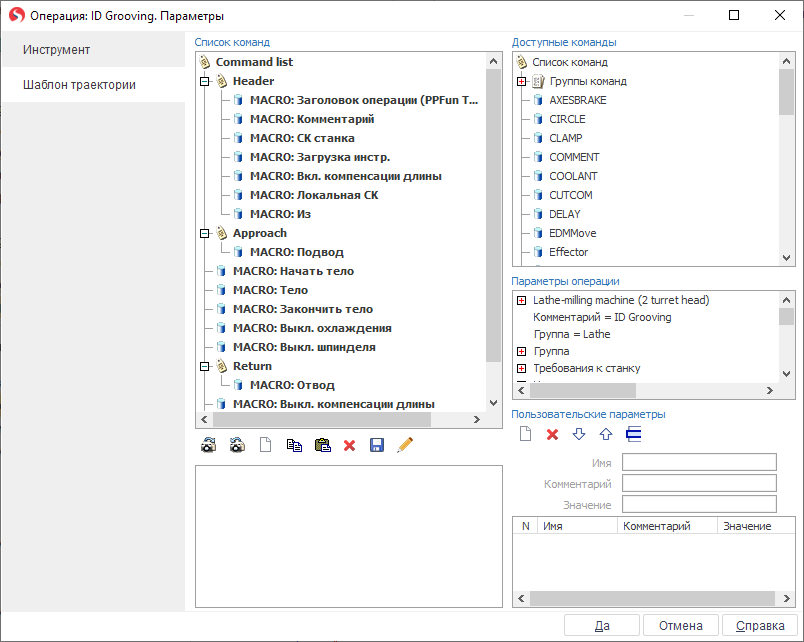

Редактирование свойств вспомогательной операции производится в окне параметров операции, на закладке Шаблон траектории.
