График осей станка

Данное средство позволяет просмотреть изменение значений (координат) осей станка с течением времени при прохождении инструмента по траектории для текущей операции в виде набора графиков. Для того, чтобы получить изображение графика, нужно выбрать рассчитанную операцию в списке операций и нажать на кнопку на главной панели инструментов.

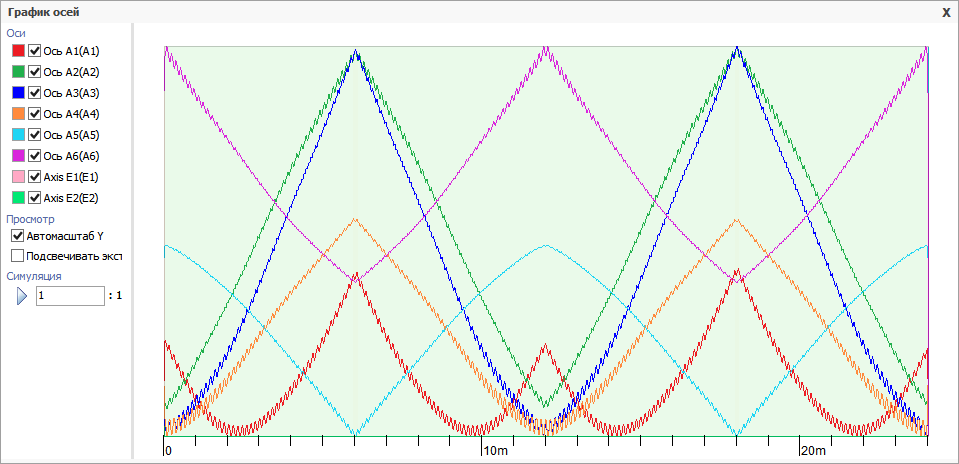

Окно имеет следующий вид.

СИМУЛЯЦИЯ:

Симуляция. Кнопка запускает движение инструмента и осей станка синхронно в главном графическом окне и на графике. Бегущий маркер показывает текущий момент времени. Щелчком левой кнопки мыши по графику можно установить маркер в произвольный момент времени.

Скорость симуляции изменяется прокруткой колеса мыши над полем скорости или вводом значения в поле .

ПРОСМОТР:

Виды графиков:

Расстояние. Показывает положение каждой оси станка при движении инструмента по траектории. Для линейных осей положение выражается в миллиметрах или дюймах, для поворотных — в градусах.

Скорость. Показывает первую производную положения оси по времени — скорость изменения её координаты. Для линейных осей это линейная скорость, для поворотных — угловая.

График объема удаленного материала. Показывает изменение интенсивности удаления материала во времени: объём материала, удалённого за интервал расчёта, делится на длительность этого интервала. График позволяет сравнивать нагрузку на инструмент на разных участках траектории. При выборе этого вида графика становятся доступны параметры и кнопки его расчёта.

Отображение:

Наблюдение. Показывает в верхней части окна таблицу с текущим положением и скоростью каждой отображаемой оси. Для линейных осей положение выводится в единицах длины станка, обычно в миллиметрах или дюймах, а скорость — в мм/мин или дюйм/мин. Для поворотных осей положение выводится в угловых единицах станка, обычно в градусах, а скорость — в град/с. Значения обновляются при изменении положения маркера времени.

Смешанный. Отображает все выбранные оси на одном графике. При выключенном режиме графики осей располагаются раздельно.

Автомасштаб Y. Автоматически выбирает вертикальный масштаб по минимальным и максимальным значениям графиков. При раздельном отображении это позволяет растянуть график каждой оси на одинаковую высоту. Горизонтальный масштаб изменяется вращением колеса мыши, когда указатель находится в графической области.

Подсвечивать экстремумы. Отмечает точками места, в которых направление изменения координаты оси меняется на противоположное. Флаг доступен только для графика Расстояние. Для графиков Скорость и График объема удаленного материала он недоступен.

Оси. Позволяет отключить отображение отдельных осей и назначить каждой оси цвет щелчком по цветному квадрату.

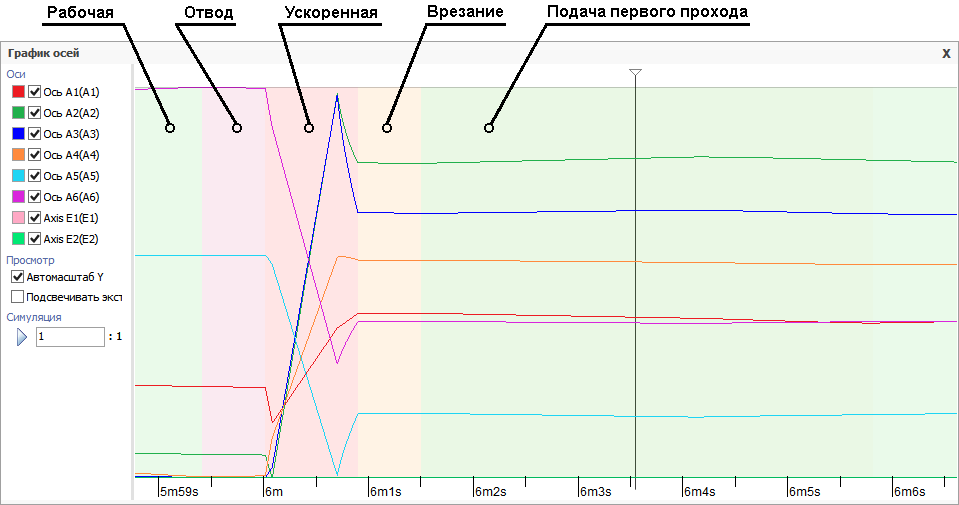

Цвет фона под графиками осей обозначает тип подачи, на которой выполняется перемещение: рабочая, ускоренная, врезания, отвода и т. д.

Расчёт графика объема удаленного материала:

Пороговая нагрузка на инструмент. Задаёт пороговое значение интенсивности удаления материала. Участки графика с повышенной нагрузкой выделяются относительно этого порога. Введите значение и нажмите Enter, чтобы применить его. Порог также можно изменить перетаскиванием его линии на графике.

Шаг расчета. Задаёт максимальный шаг продвижения по траектории при расчёте графика. Для применения нового шага к графику нажмите Пересчитать график.

Высокое разрешение модели. При включённом флаге расчёт выполняется с высоким разрешением модели симуляции. При выключенном флаге используется разрешение, заданное в настройках симуляции. После изменения флага пересчитайте график.

Пересчитать график. Запускает расчёт графика с заданным шагом и выбранным разрешением модели. В начале расчёта предыдущие данные графика очищаются.

Прервать процесс. Во время расчёта заменяет кнопку Пересчитать график и позволяет остановить вычисление.
