Контроль углов

Область применения:

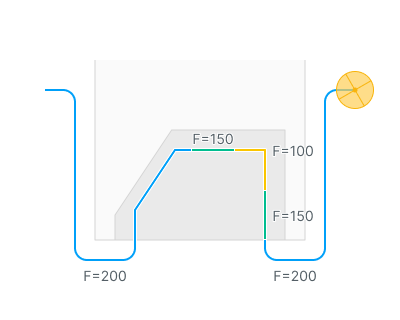

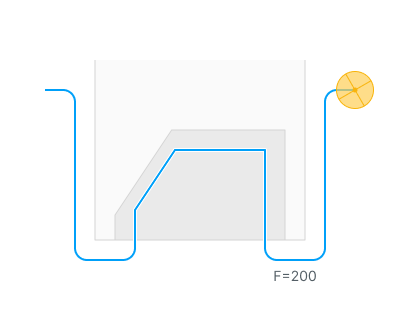

Эта группа параметров позволяет добавить определенное поведение в углах траектории. Она располагается в нижней части страницы "Режимы обработки".

Примечание

Контроль осуществляется только на сегментах траектории, на которых задана действующая подача, которую можно установить с помощью параметра "Действующие подачи" на странице "Параметры".

Для операций, в которых осуществляется вычитание материала (фрезерные) по умолчанию задан следующий набор "Действующих подач":

• Рабочая подача
• Подачи подхода/отхода
• Подача первого прохода
• Подача чистового прохода

Вы можете посмотреть полный список операций, которые поддерживают "Контроль углов" в списке ниже:

Нажмите здесь, чтобы развернуть..

• 2D
  • 2D контур
• 2.5D
  • 2.5D контур
• 3D базовая
  • 3D контур
• 3D/5D продвинутая
  • 6D контур
• 4D ротационная
  • 4D контур
• Доработка
  • Обработка фасок
• Резка
  • Резка
  • Резка 5D
• Аддитивная
  • Наплавка области
  • Наплавка по кривой
  • Наплавка 3D
  • Наплавка 5D
  • Неплоская печать
• Сварка
  • Сварка 6D
• Покраска
  • Покраска по контуру
  • Покраска по поверхности
  • Покраска морф
  • Покраска ротационная
• Устаревшие
  • Сварка 5D
  • 5D контур

Доступны две основные группы параметров, которые позволяют осуществлять контроль в углах - это "Метод обнаружения" и "Тип действия".

Метод обнаружения:

Группа параметров "Метод обнаружения" показывает системе каким образом определять углы в траектории. Сейчас доступен только один вариант - "По углу".

По углу.

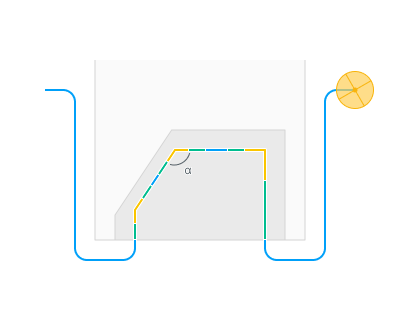

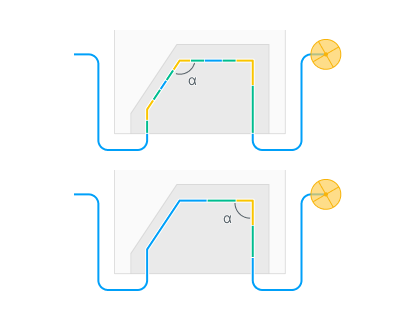

Параметр "По углу" задает значение угла в градусах. Два последовательных сегмента траектории будут учитываться при контроле, если значение угла в градусах между ними меньше или равно заданному значению.

Например, на данной картинке видно, что первый угол имеет значение 102 градуса, и при значении параметра 110 градусов, он будет отмечен системой как угол.

Также здесь есть два дополнительных параметра для более точной настройки: "Мин. длина сегмента" и "Мин. радиус дуги".

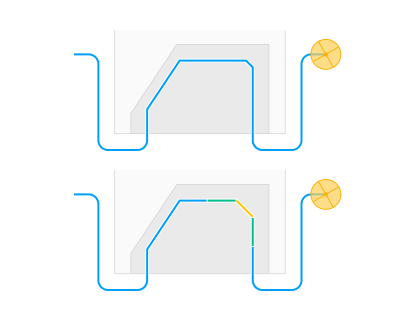

Параметр "Мин. длина сегмента" позволяет сгладить траекторию перед запуском алгоритма обнаружения углов с использованием желаемого значения точности (или, можно сказать, минимальной длины сегмента). Таким образом, выбранный метод обнаружения применяется к уже сглаженной траектории, что гарантирует отсутствие ложных обнаружений углов или пропущенных углов. Примечание: этот параметр не влияет на результирующую траекторию, а используется только для внутренних алгоритмов.

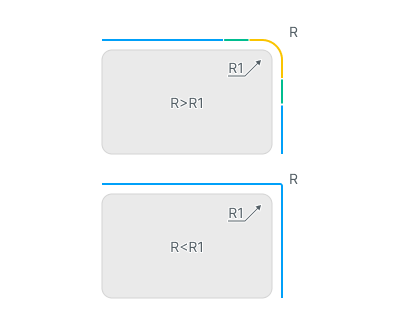

Мин. радиус дуги. Задаёт пороговое значение радиуса R, используемое для обнаружения закруглённых углов. На иллюстрации R1 — радиус скругления на модели.

• R > R1: скругление считается углом, и к нему применяется выбранный Тип действия.
• R < R1: по этому критерию скругление не считается углом.

Тип действия:

Группа параметров "Тип действия" позволяет выбирать каким именно образом система будет вести себя в обнаруженных углах траектории. Сейчас доступны 3 режима: "Изменение подачи", "Изменение мощности" и "Изменение подачи и мощности".

Примечание

Последние два режима ("Изменение мощности" и "Изменение подачи и мощности") доступны только в операциях "Наплавка 5D" и "Неплоская печать" и только если включено управление Мощностью на странице Параметров.

Эта группа состоит из 3 основных опций: "Желаемое значение", "Количество шагов", "Длина шага".

Изменение подачи, Изменение мощности, Изменение подачи и мощности.

Эти режимы позволяют пошагово регулировать подачу и/или мощность в обнаруженных углах траектории по отдельности или одновременно.

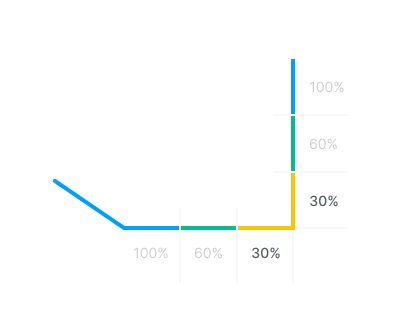

Желаемое значение определяет целевое значение в процентах от величины параметра в обнаруженном углу. Значения ниже 100% уменьшат параметр, а значения выше 100% увеличат его.

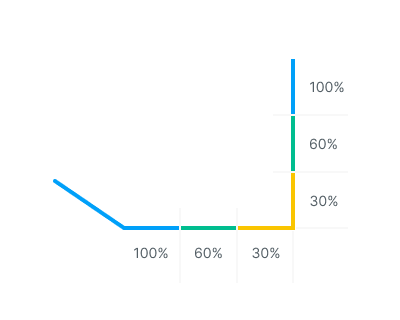

Количество шагов задает количество шагов, необходимых для достижения желаемого значения.

Длина шага задает длину одного шага.

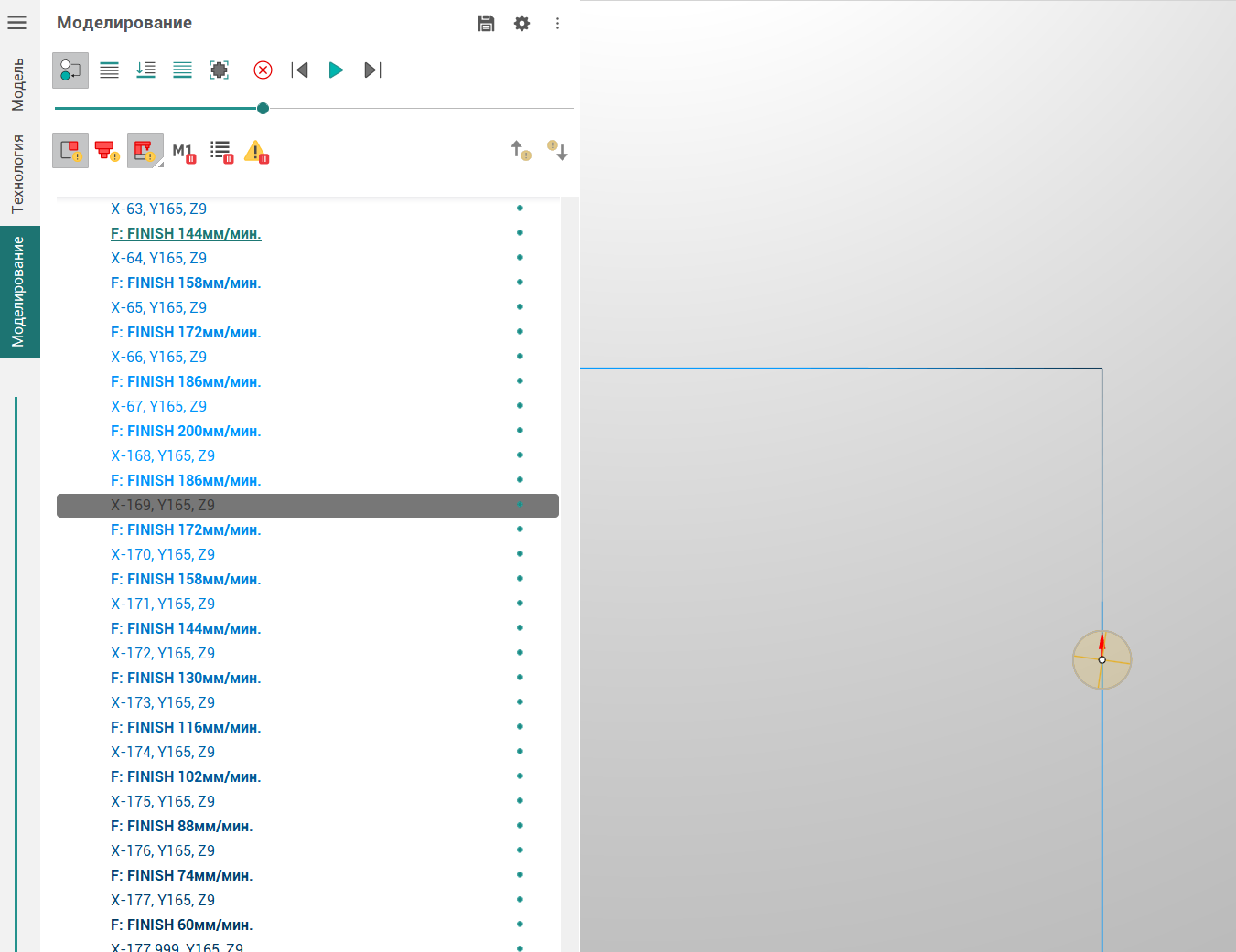

В итоге, результат работы с данными параметрами можно увидеть на странице "Моделирование". Сегменты траектории, которые были помечены системой, как "угол", будут выделены цветовым градиентом. Также в дереве команд с CLDATA вы можете увидеть команды с уменьшенными подачами, что также будет выделено цветовым градиентом.
