Интеллектуальный выбор объектов

Область применения:

Функциональность позволяет сэкономить время при выборе различных элементов детали благодаря определённым правилам.

Чтобы активировать конкретный алгоритм, нужно использовать разные горячие клавиши:

Двойной щелчок по элементу 3D-модели..

Нажмите здесь, чтобы развернуть..

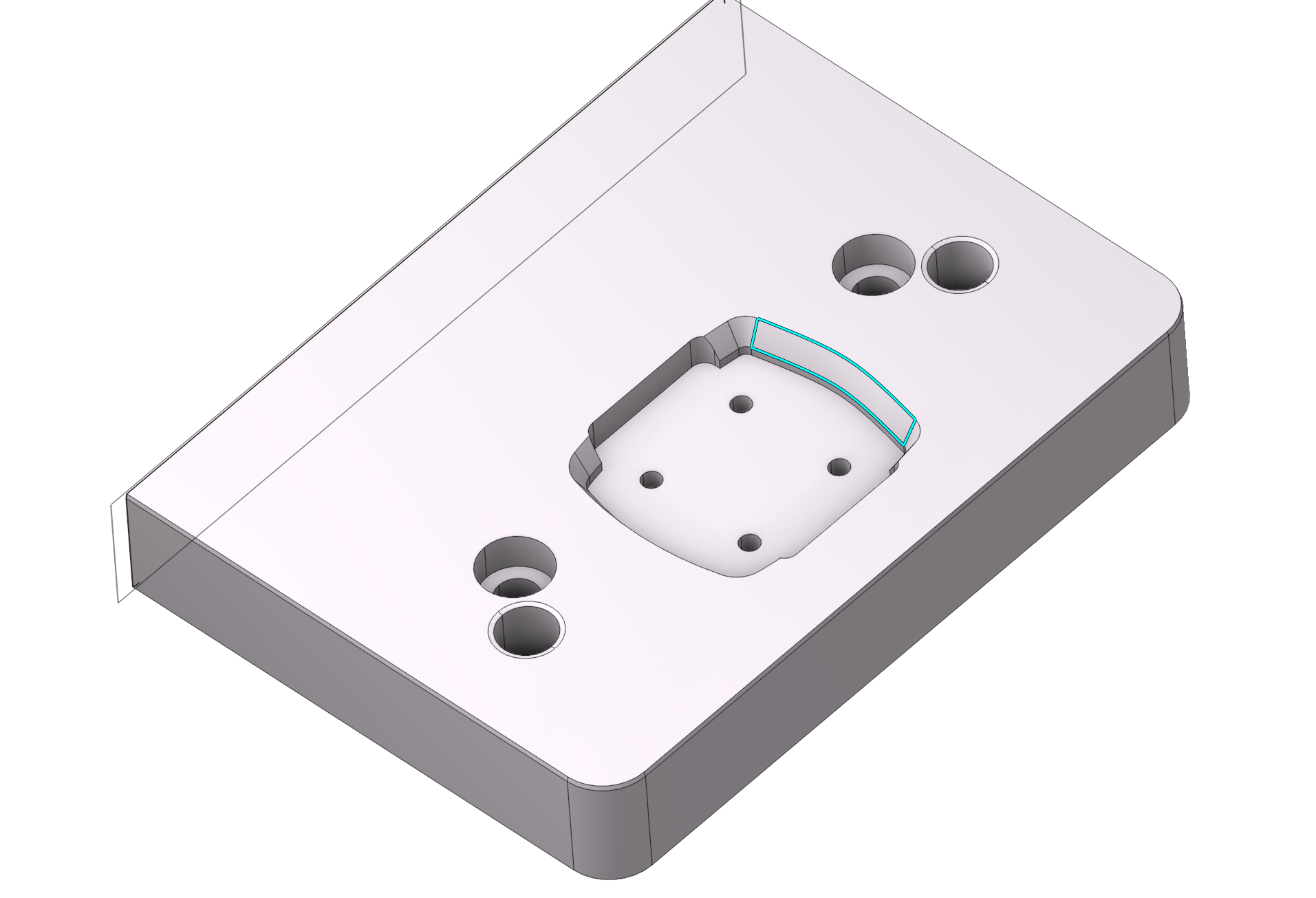

• Двойной щелчок на ребре модели выделяет все касательные ребра.

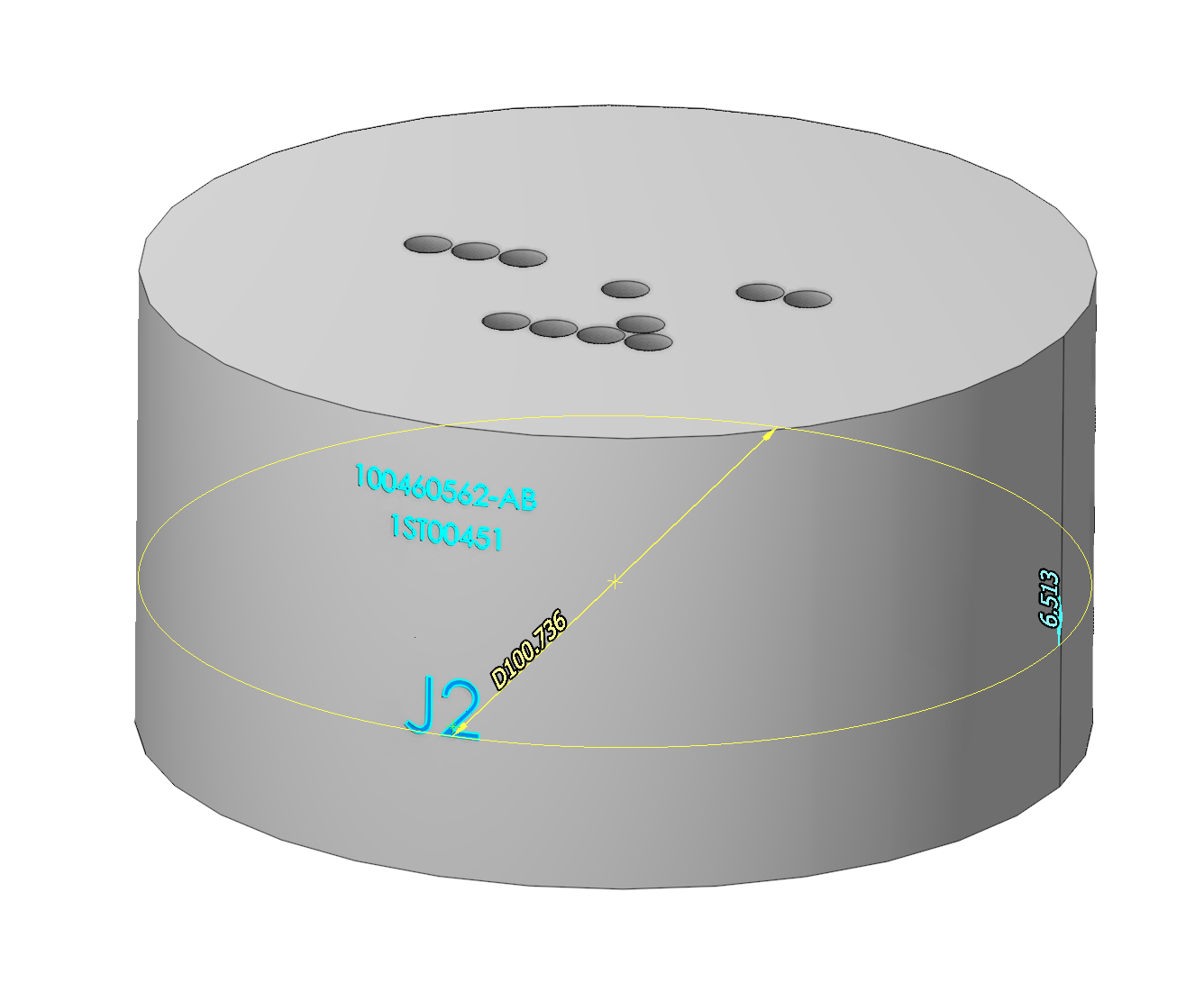

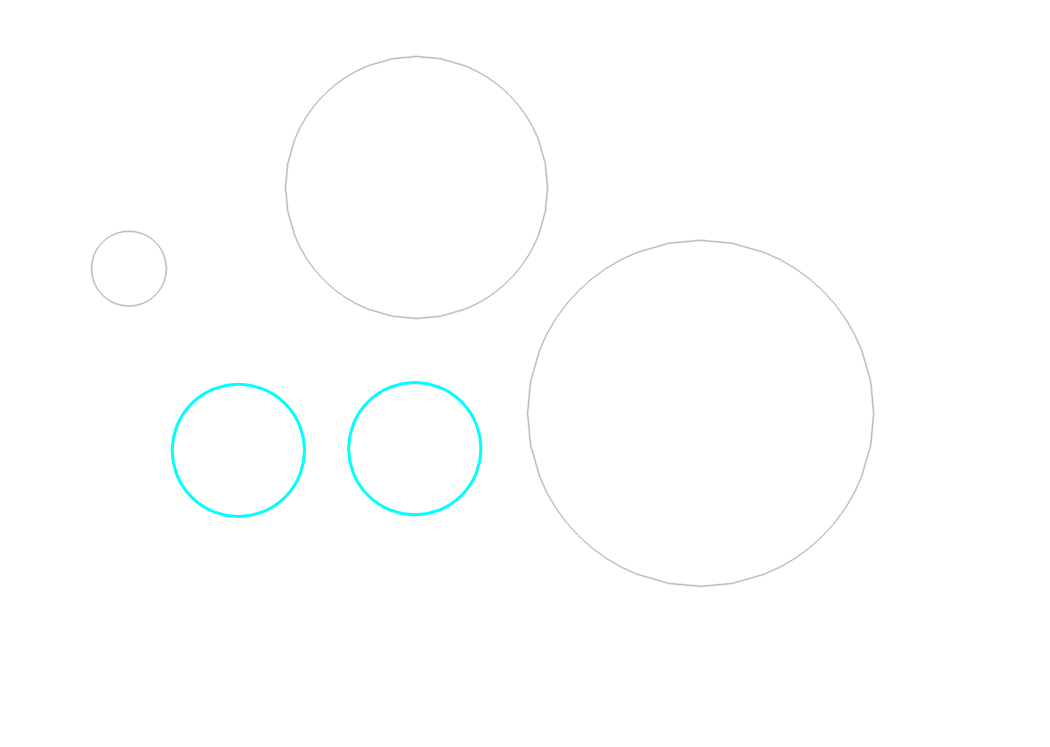

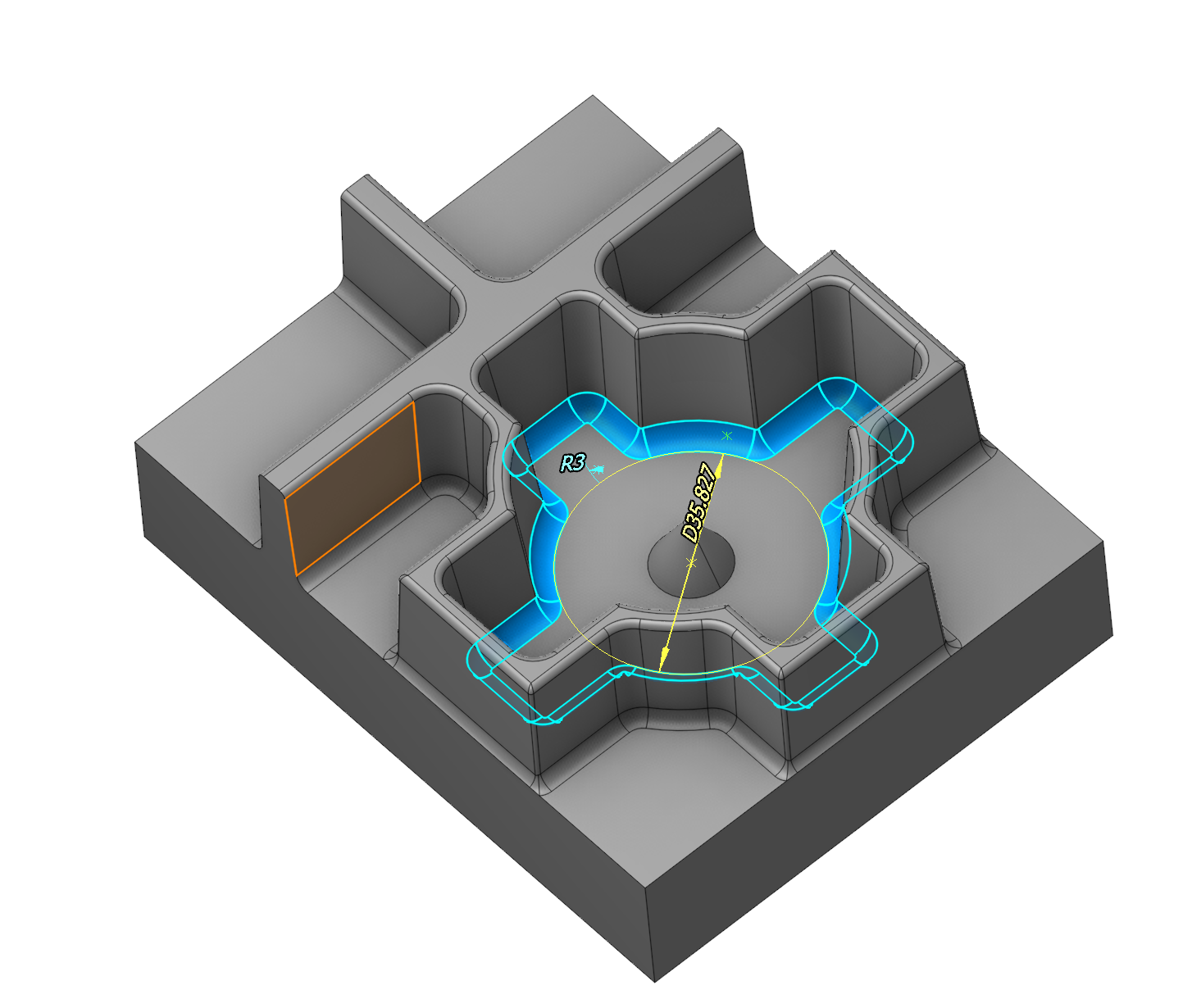

• Двойной щелчок по окружности выделяет все окружности с тем же диаметром.

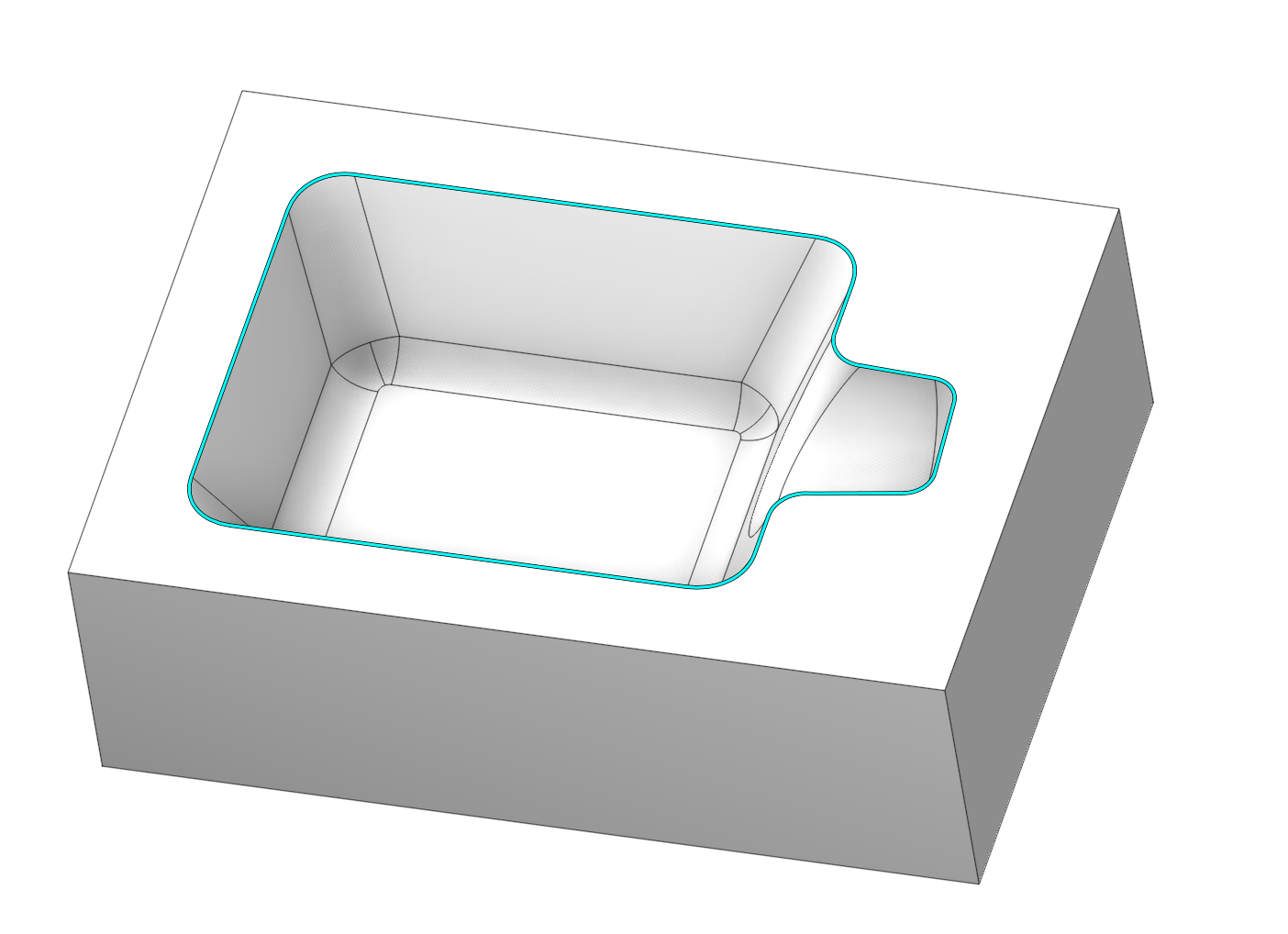

• Двойной щелчок на одном из сегментов цепочки кривых выделяет всю цепочку.

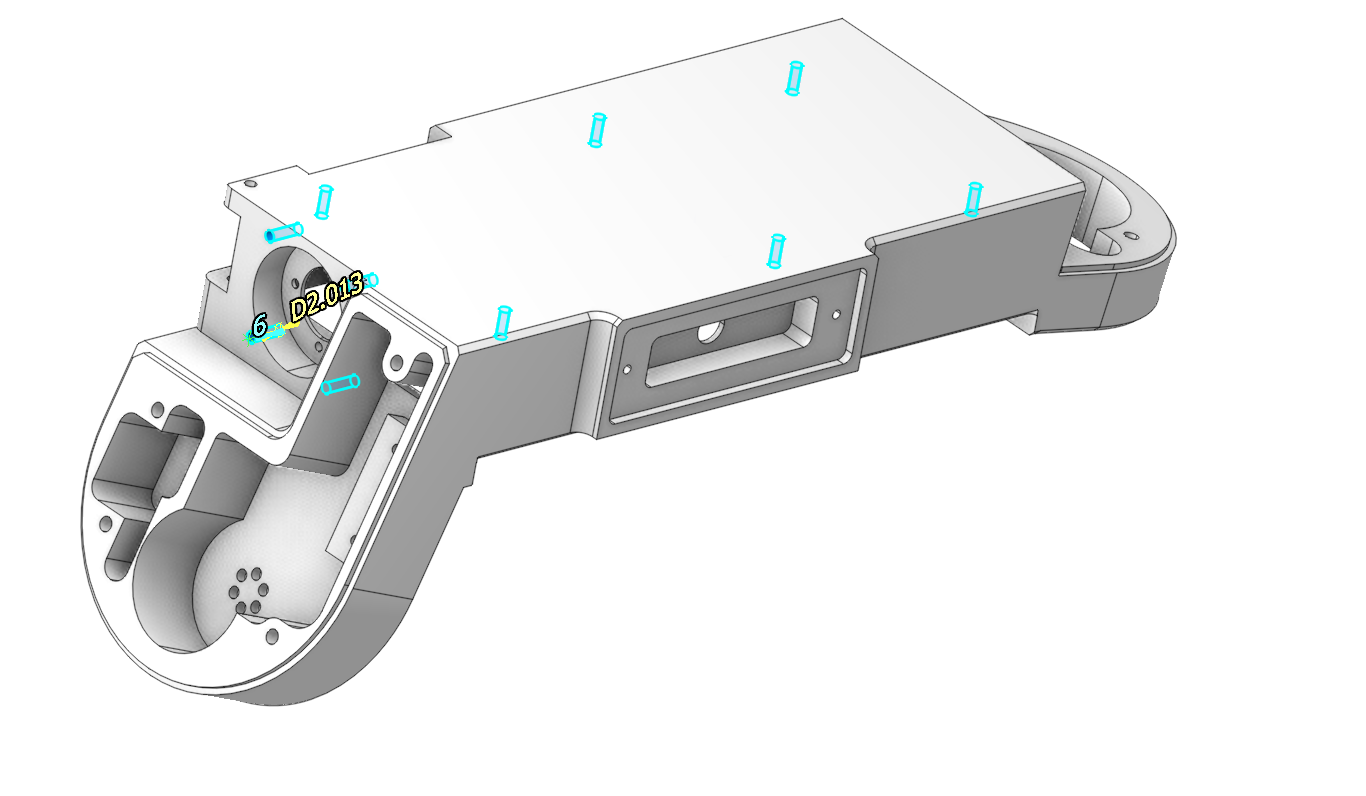

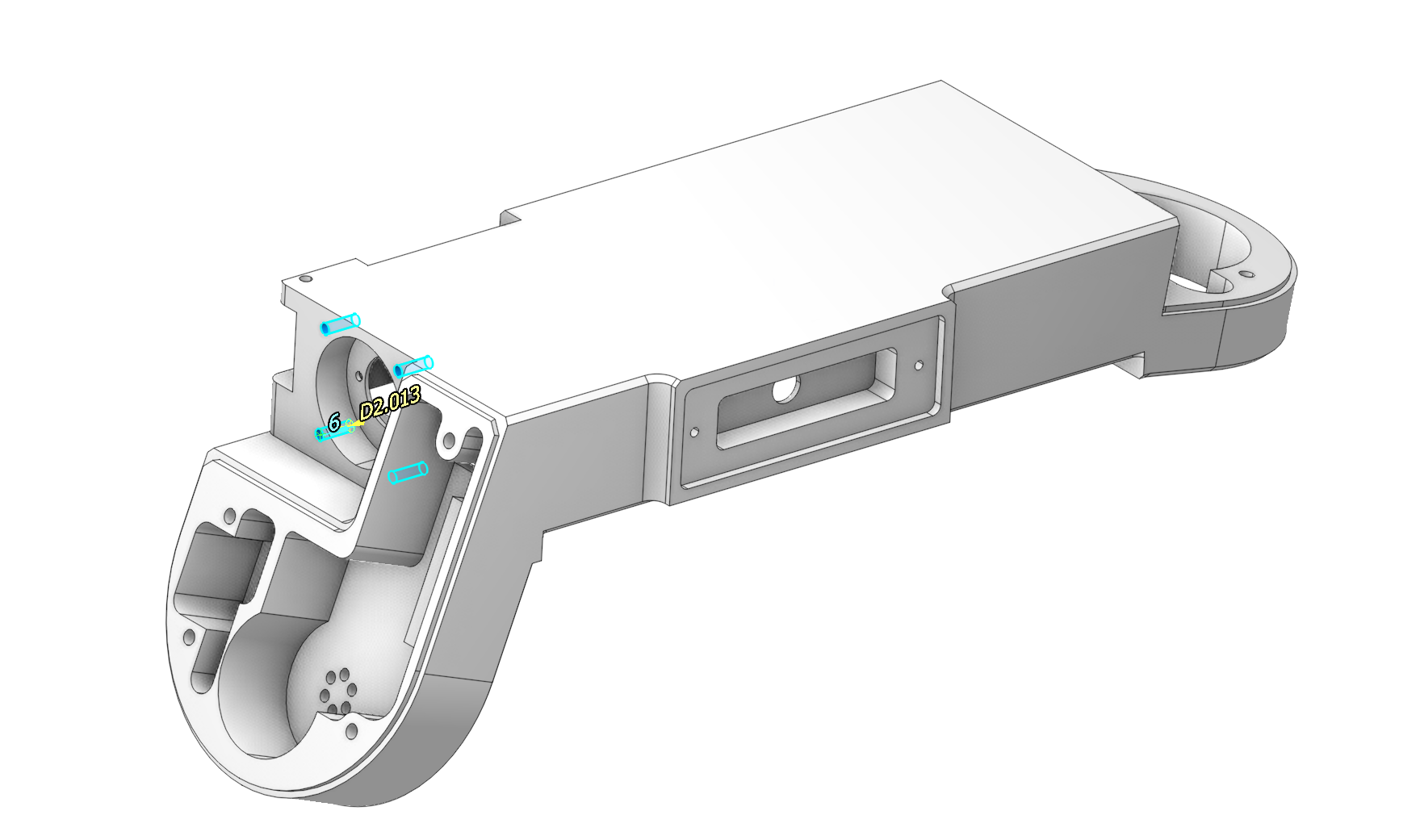

• Двойной щелчок на внутреннем цилиндре выделяет все внутренние цилиндры данного радиуса.

• Двойной щелчок на внешнем цилиндре выделяет все соосные внешние цилиндры данного радиуса.

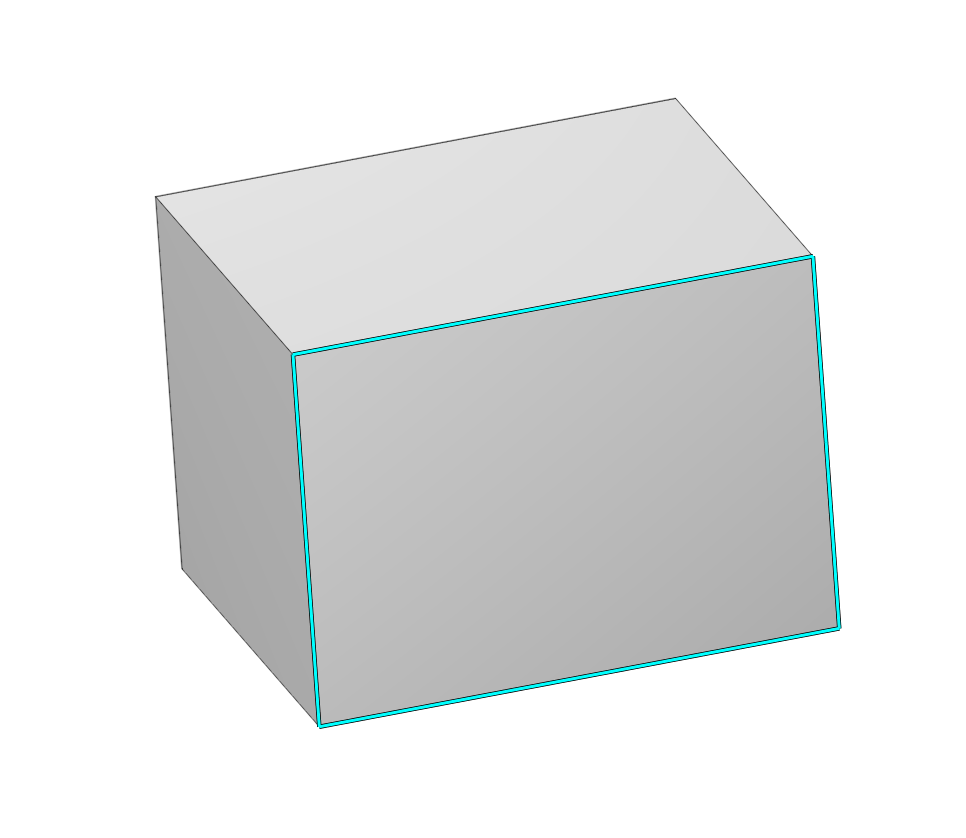

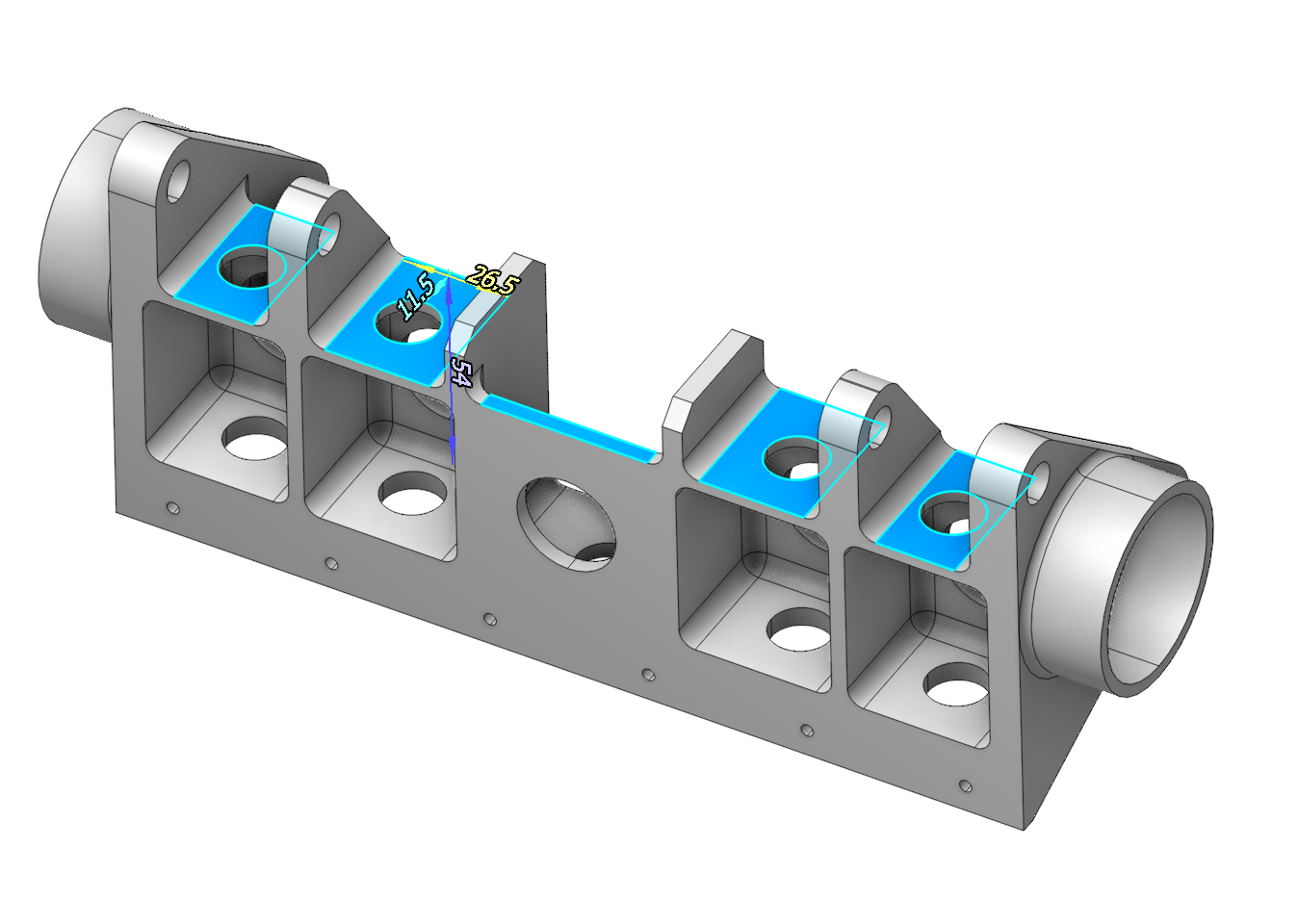

• Двойной щелчок на плоскости выделяет все плоскости, параллельные данной и находящиеся на том же уровне.

Двойной щелчок + Shift по объекту 3D-модели.

Нажмите здесь, чтобы развернуть..

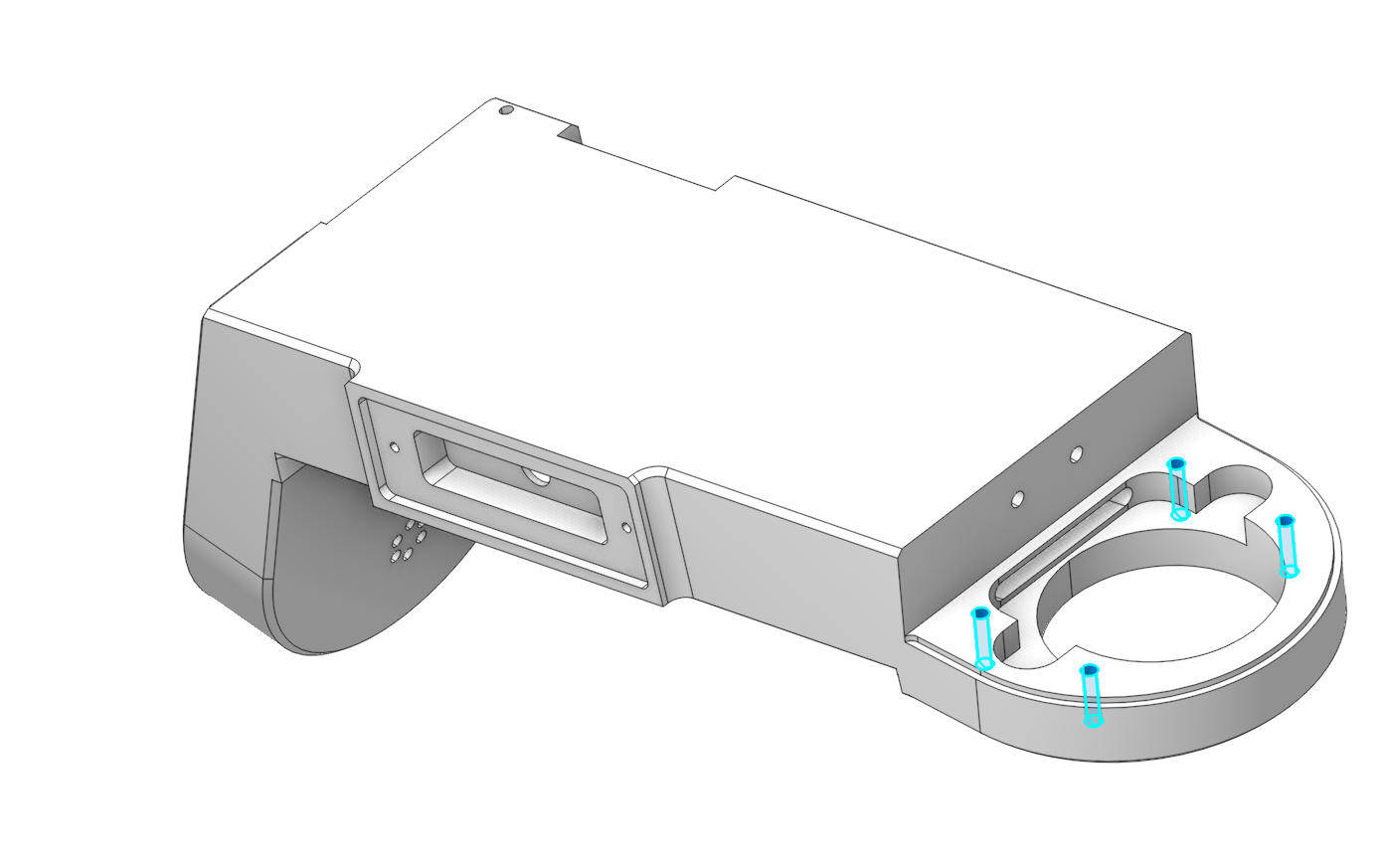

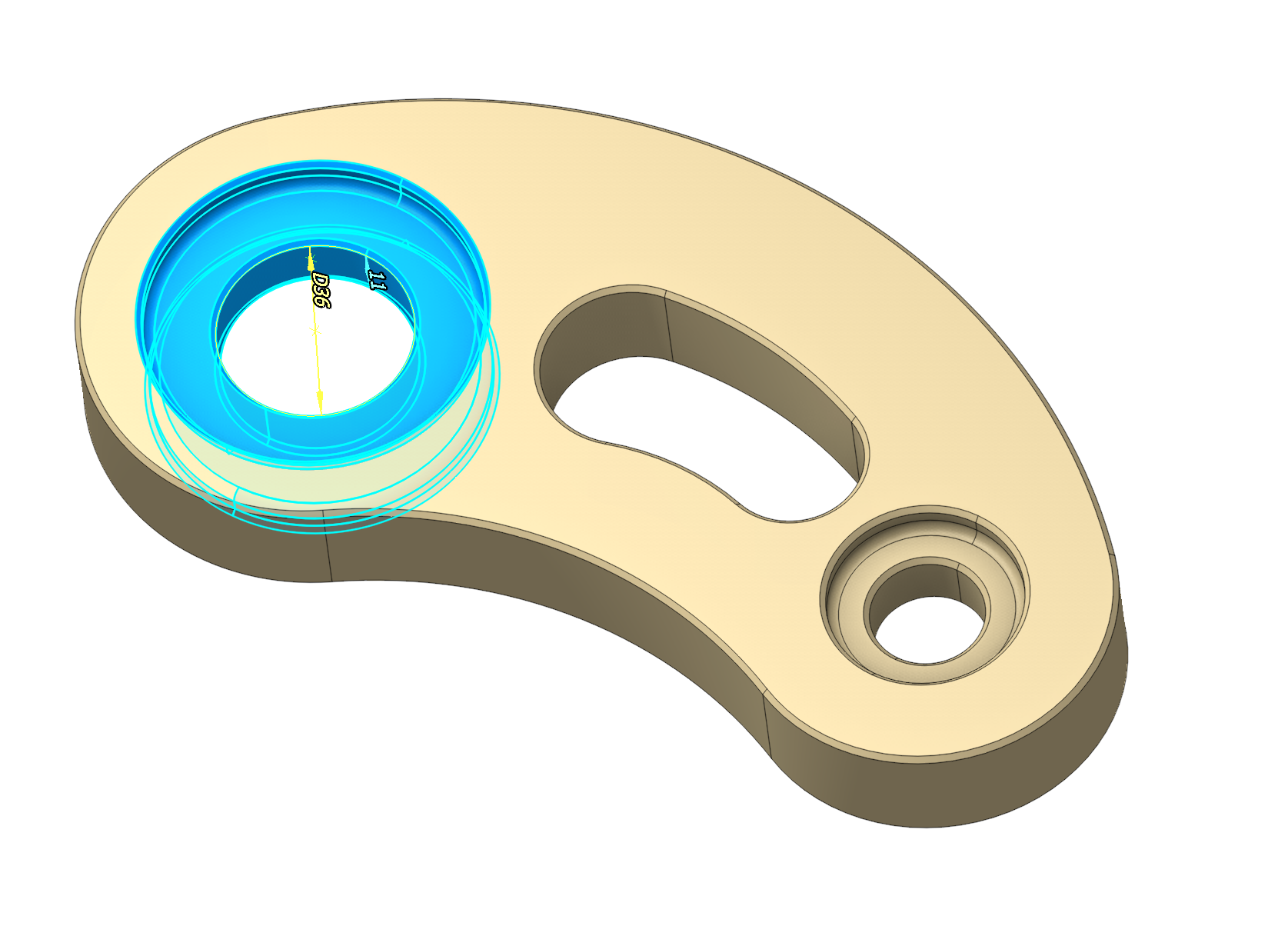

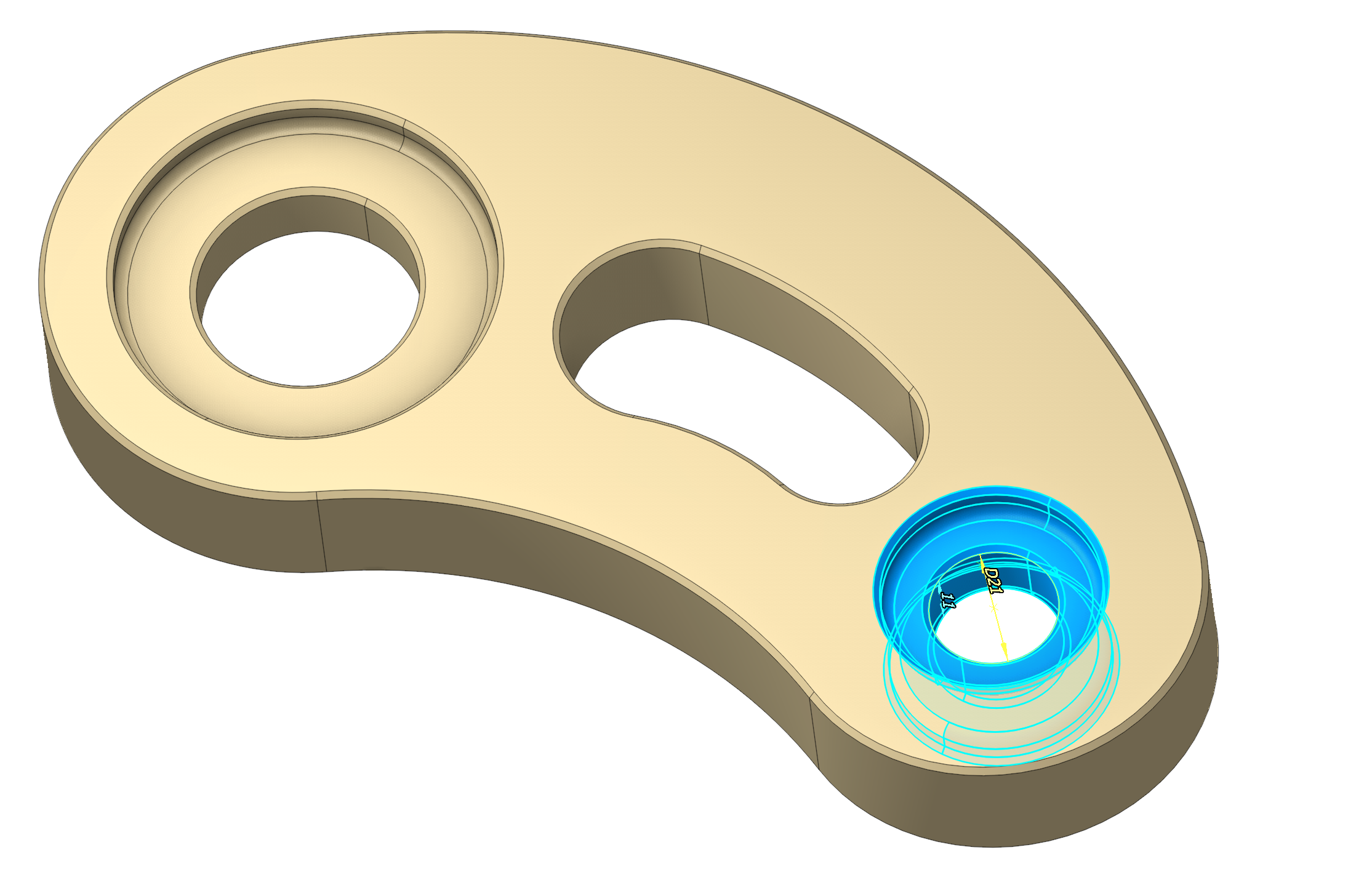

• Выделяет все внутренние цилиндры с тем же диаметром в заданной плоскости.

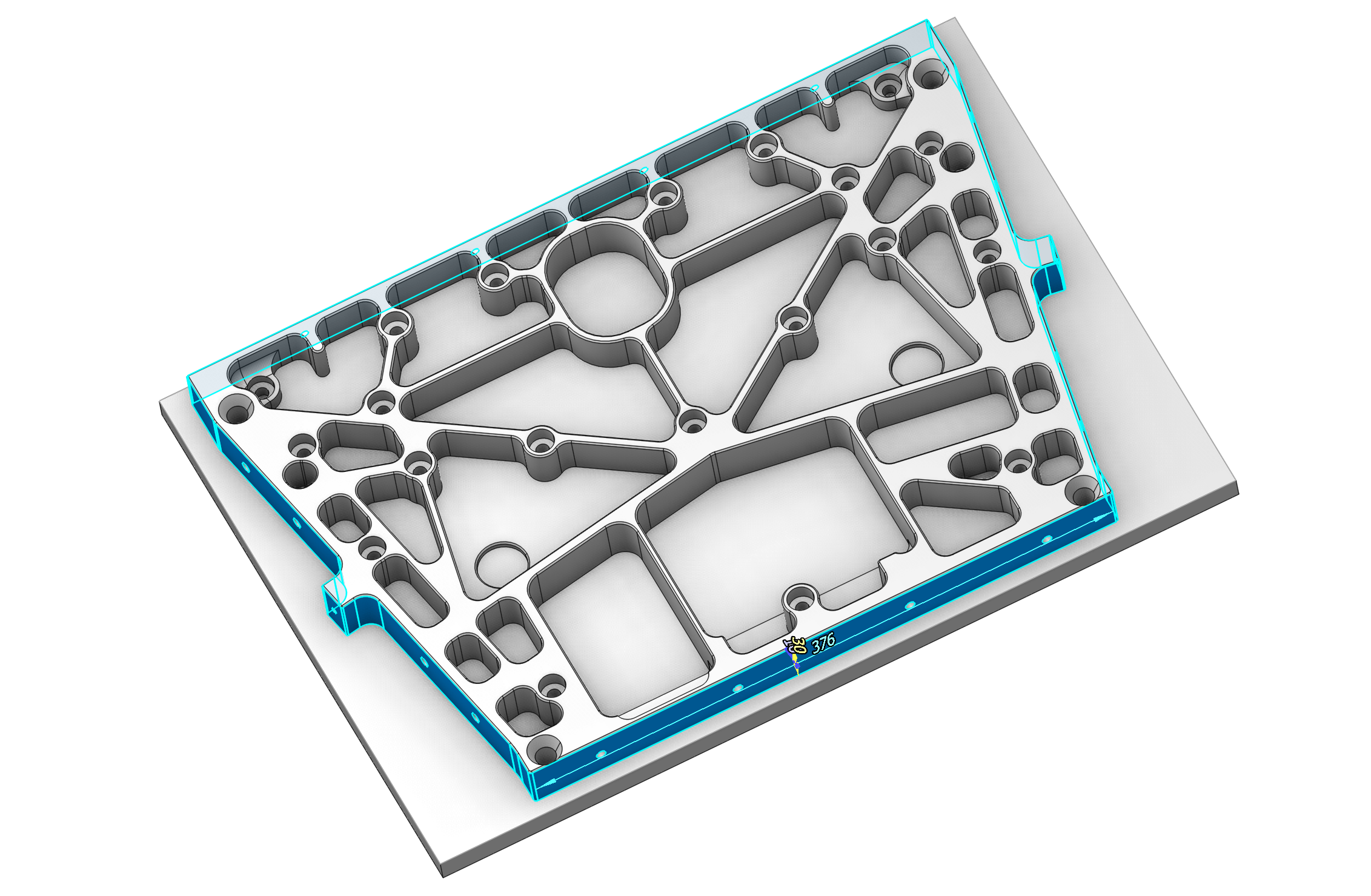

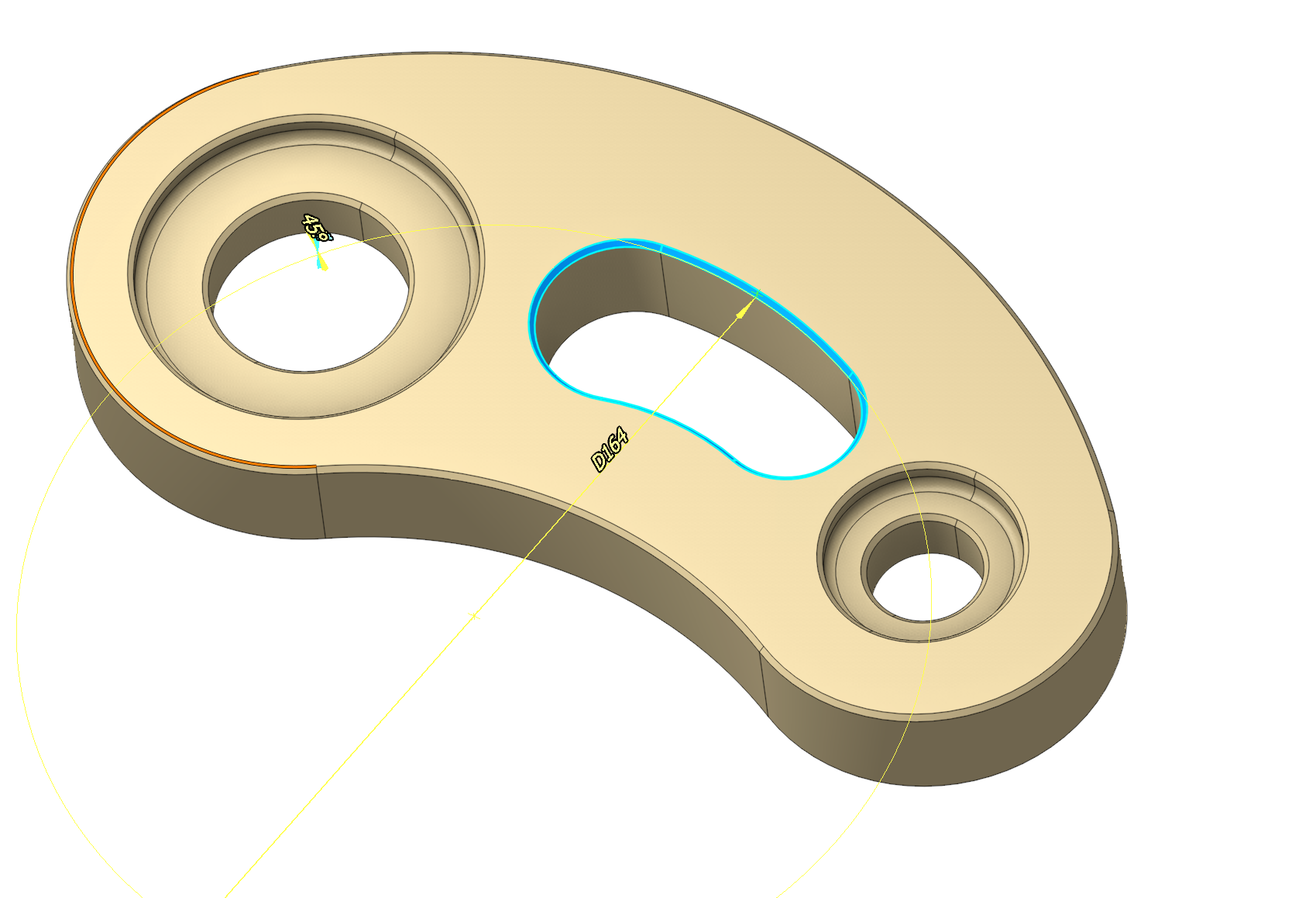

• В Рабочем задании операции 6D контур позволяет выбирать ребра, схожие по размеру.

• Позволяет выбирать некасательные ребра (выбор ребер зависит от положения детали в графическом окне).

Двойной щелчок + shift + ctr на объекте 3D-модели.

Нажмите здесь, чтобы развернуть..

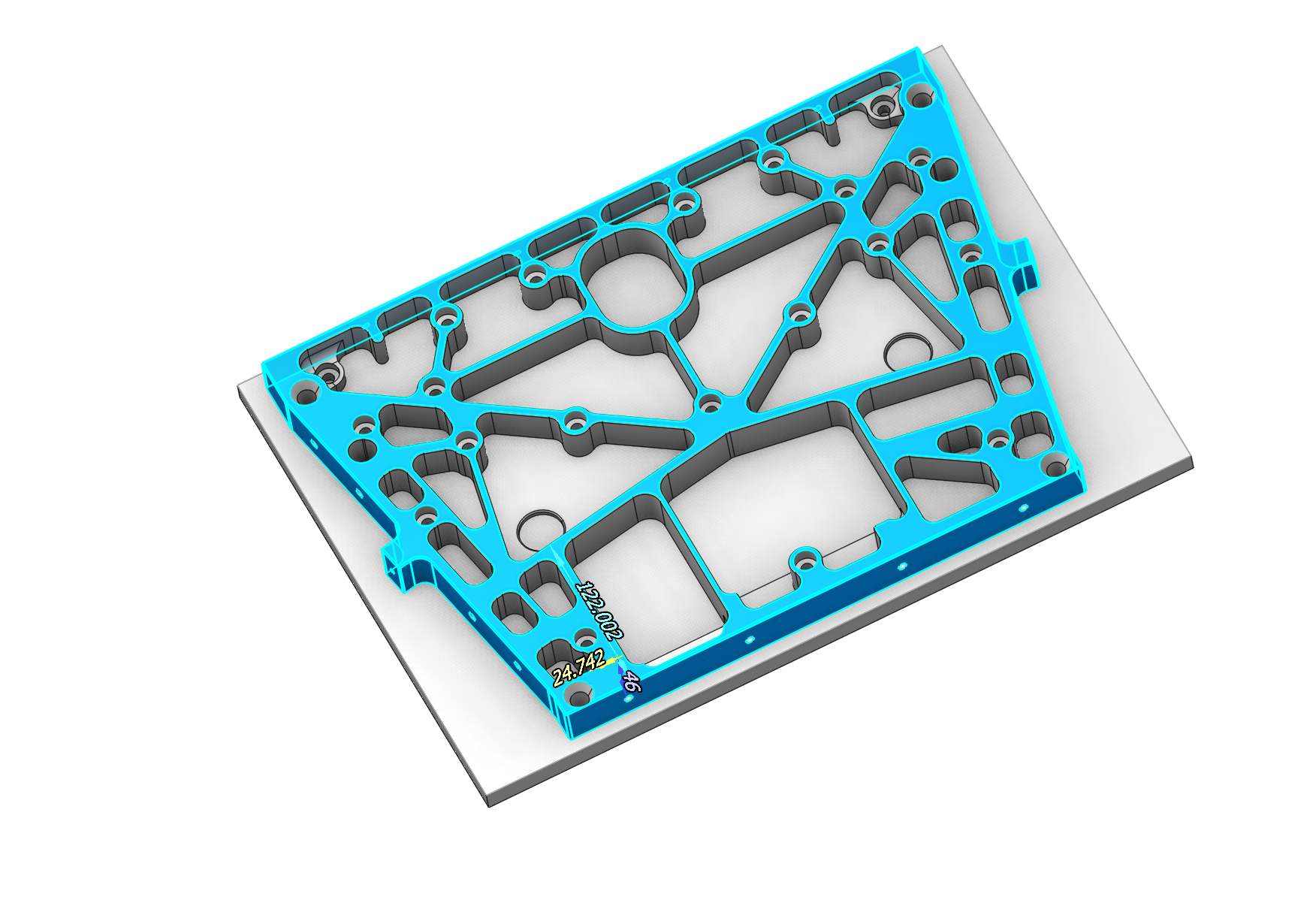

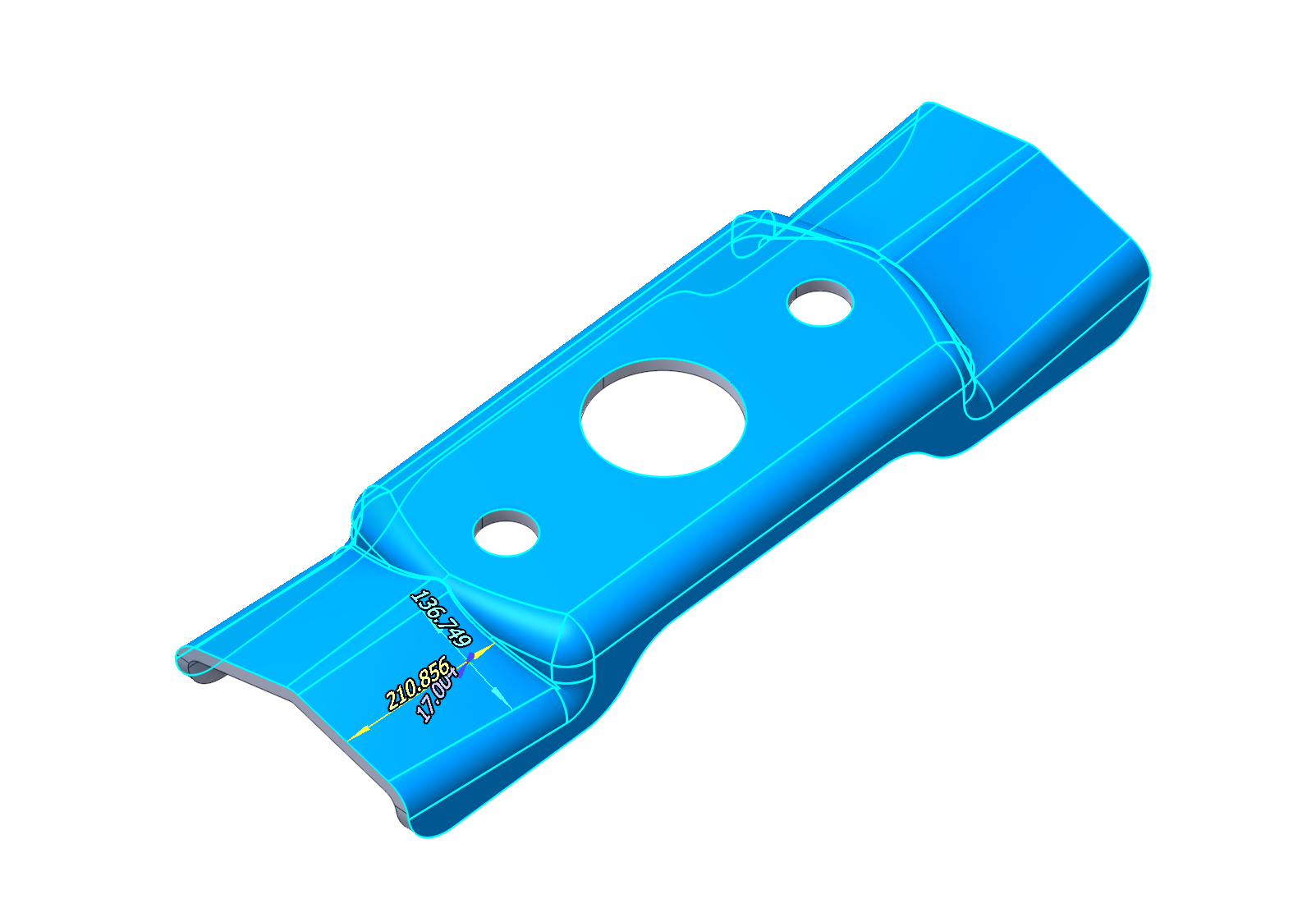

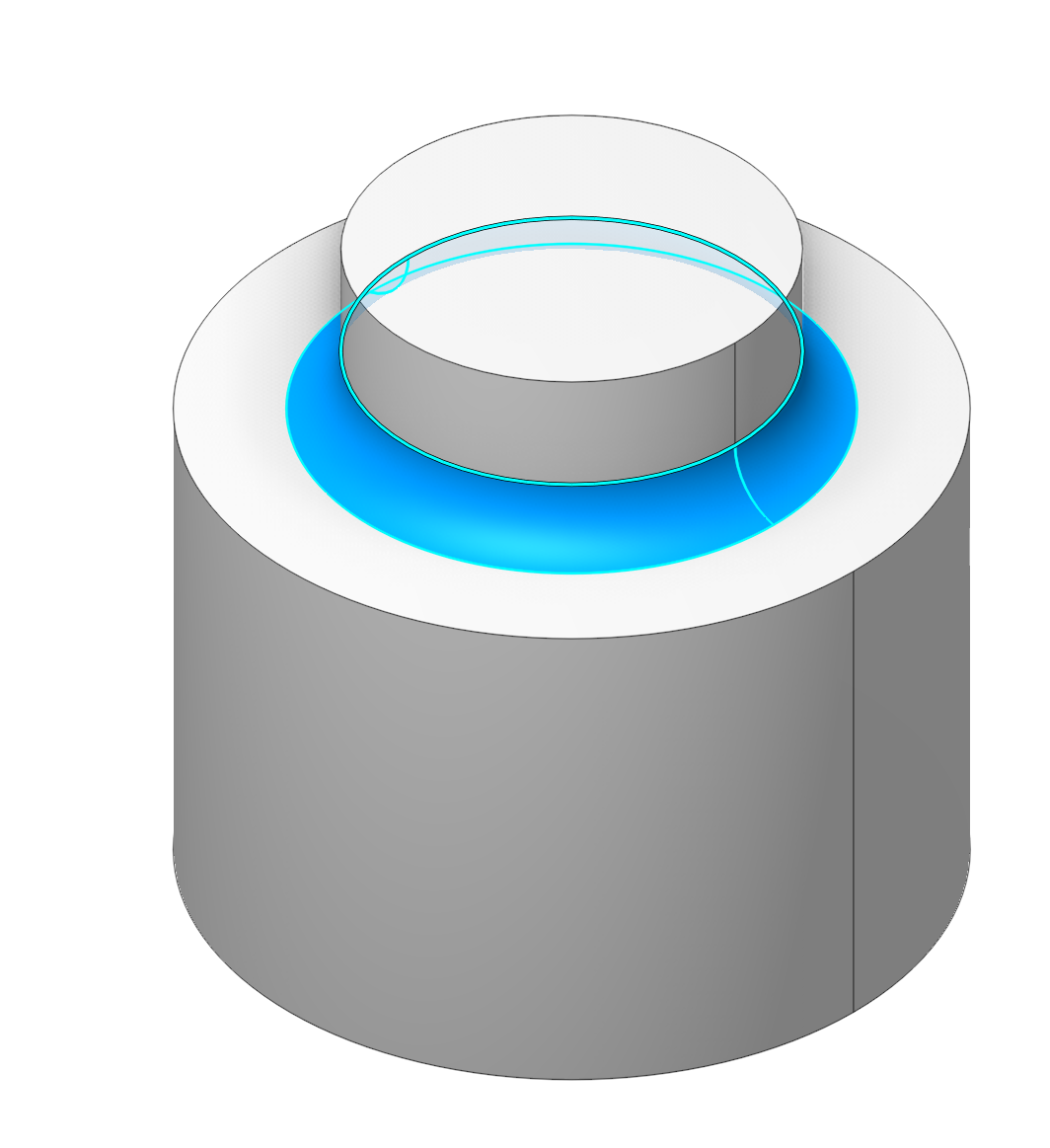

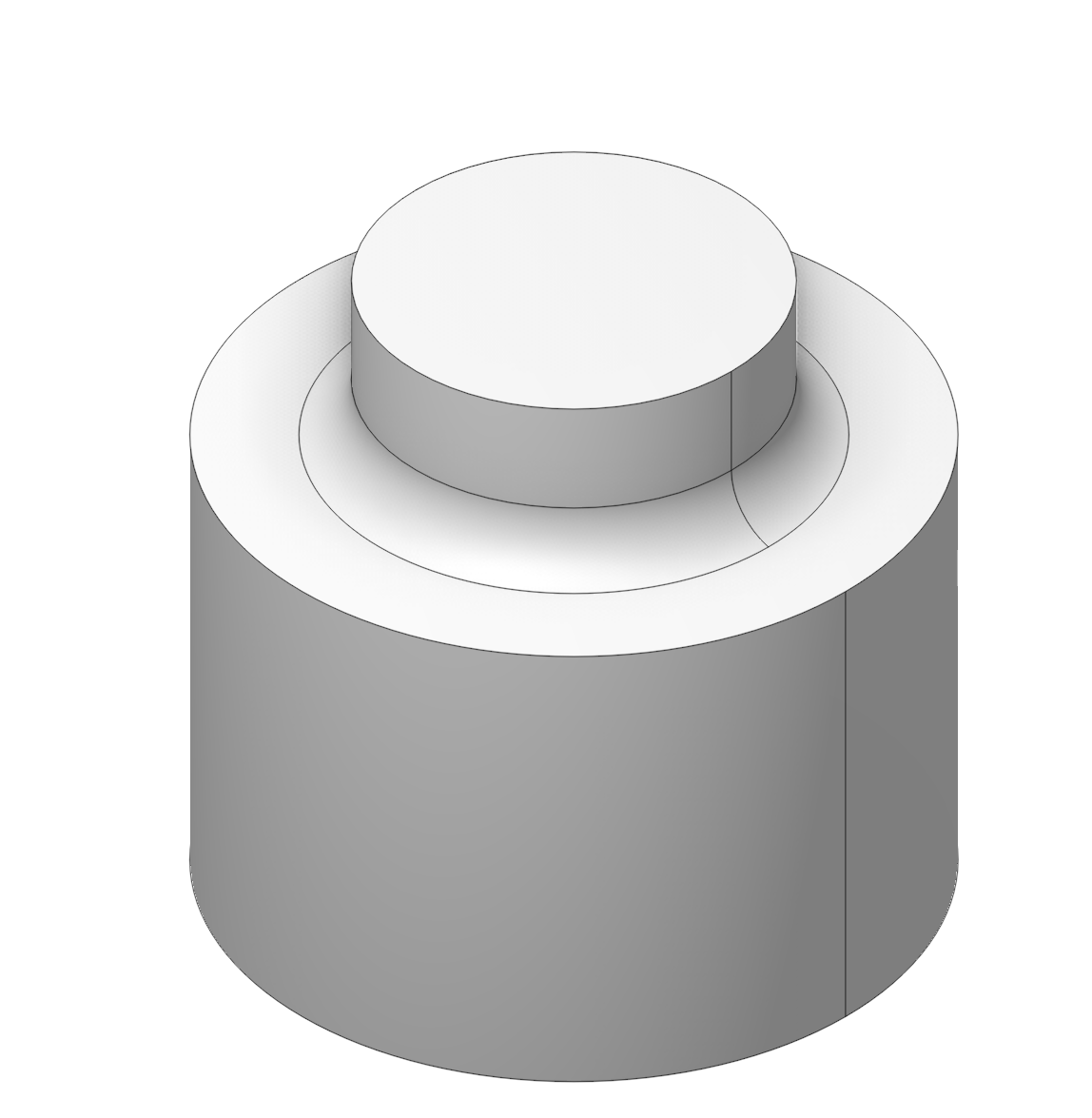

Позволяет выбирать сглаженные поверхности.

Правой кнопкой мыши по поверхности - активируется режим (Автоматическое распространение выбора).

Нажмите здесь, чтобы развернуть..

В дополнение к выбранным элементам доступен набор контекстных фильтров для более гибкого использования функциональности.

Базовые геометрические элементы для выбора:

• Скругление

• Фаска

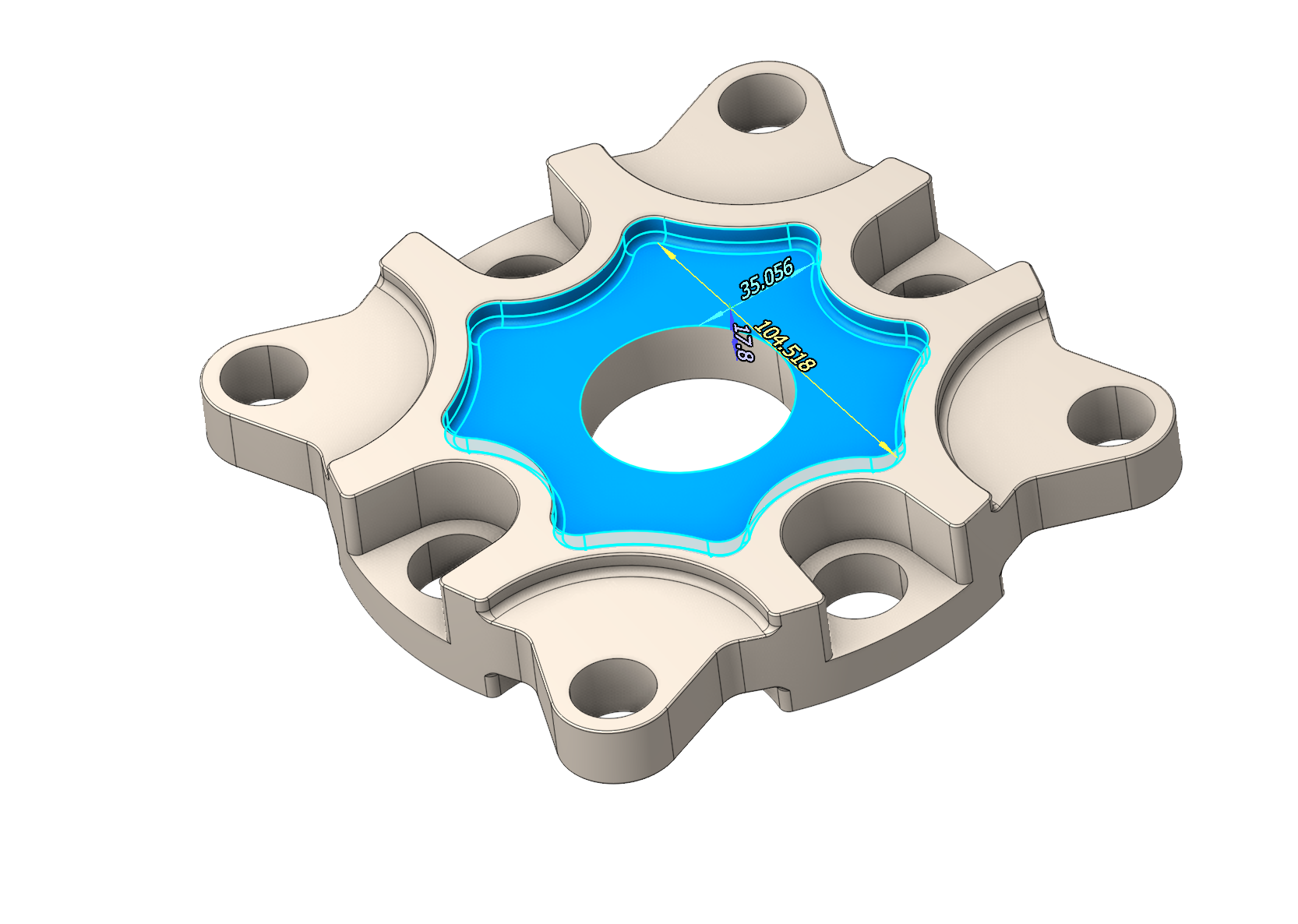

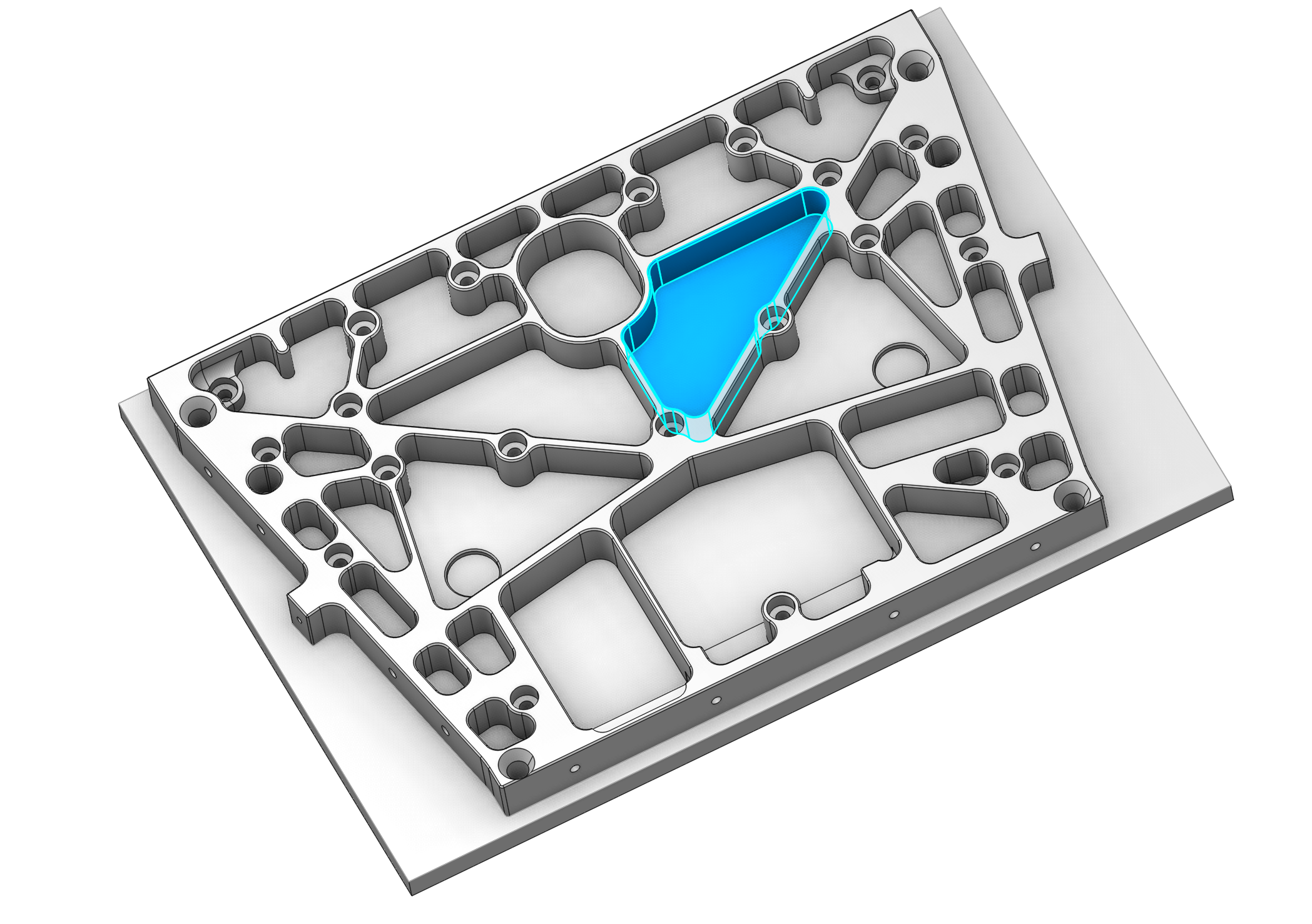

• Карман (необходимо выбрать дно кармана)

• Стенка

• Выступ (необходимо выбрать верхнюю плоскость выступа)

• Гладкие (плавно сопрягающиеся поверхности)

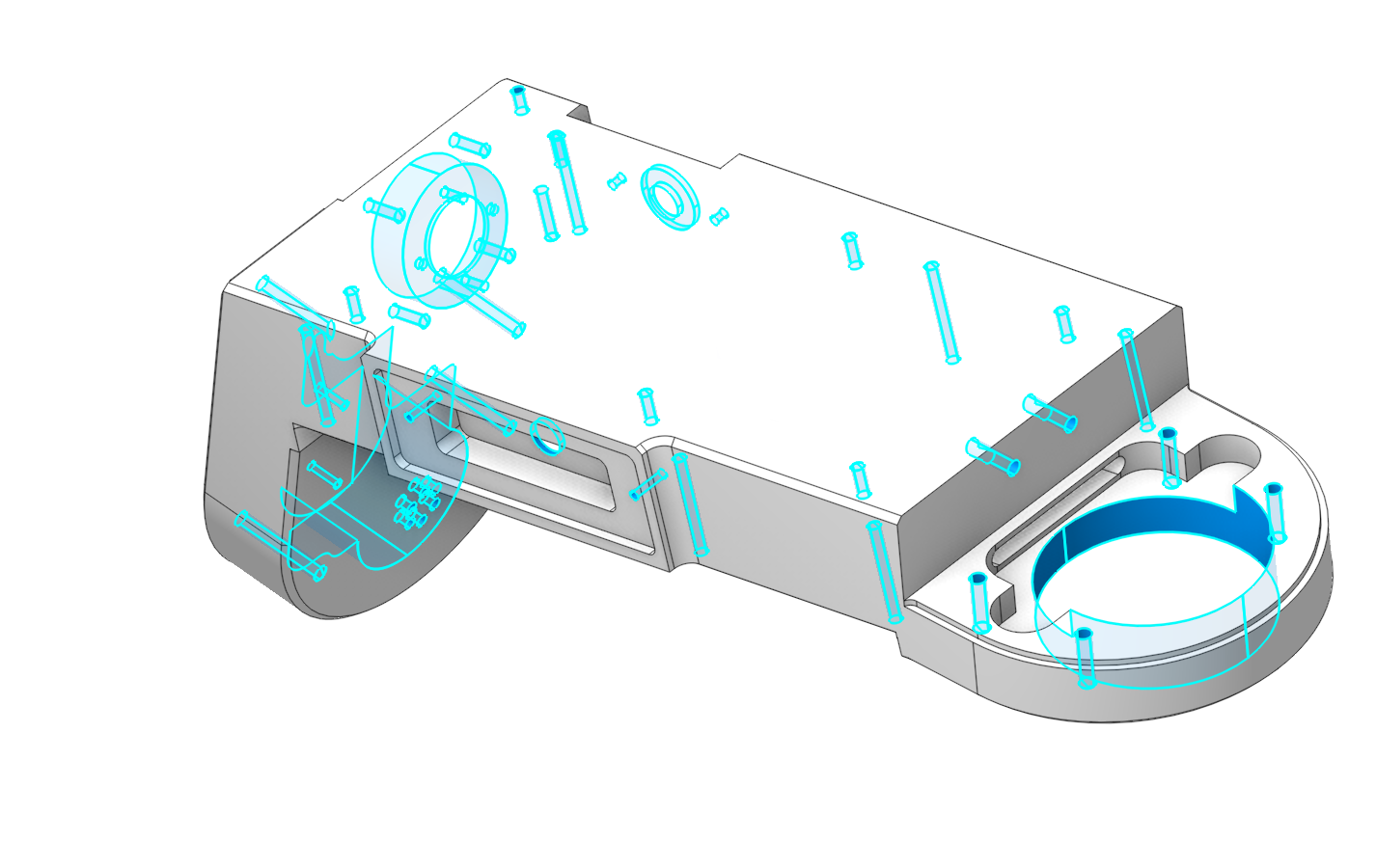

• Отверстие

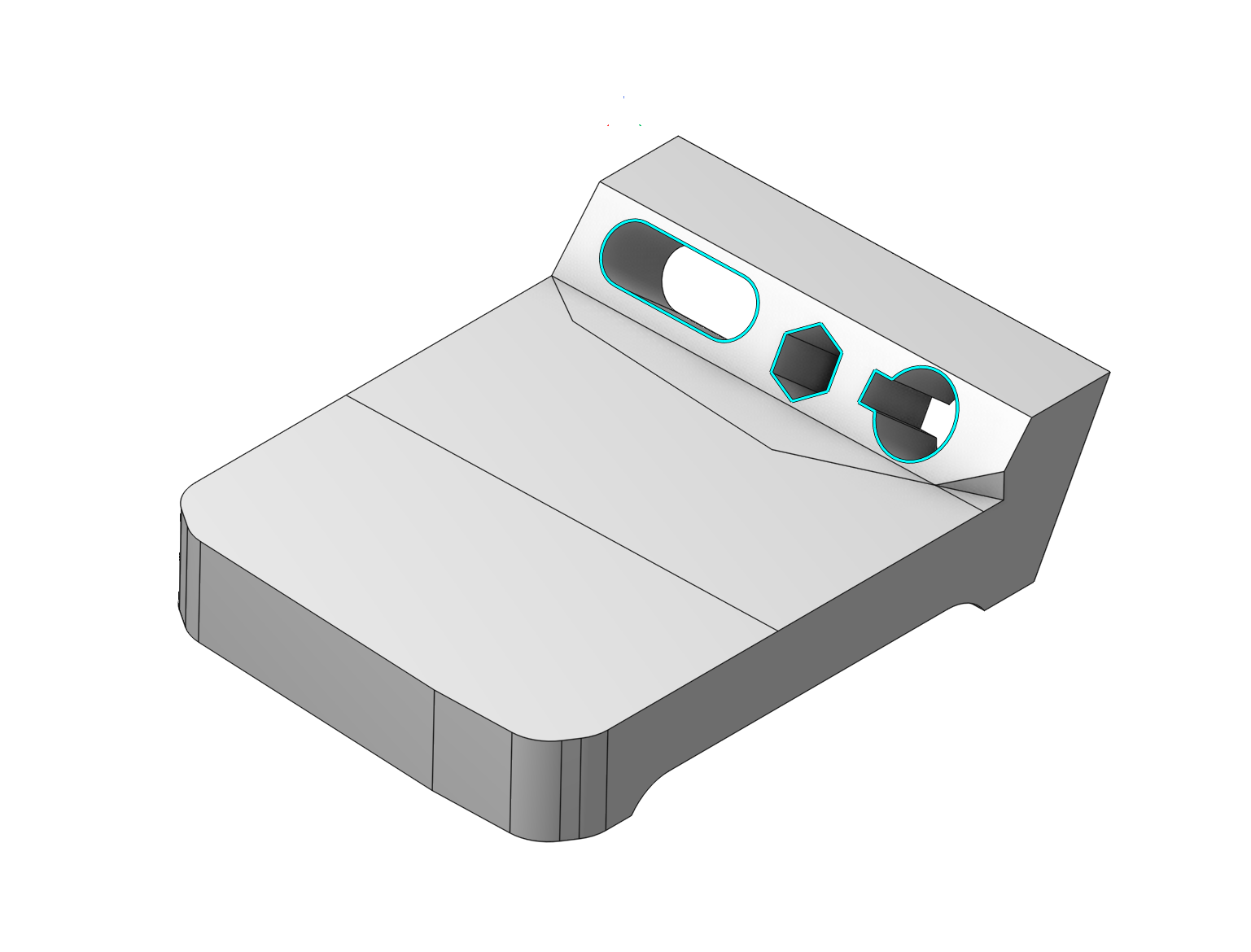

При выборе отверстий доступны несколько фильтров:

• По форме.

• По плоскости и форме.

При выборе поверхности доступен следующий фильтр:

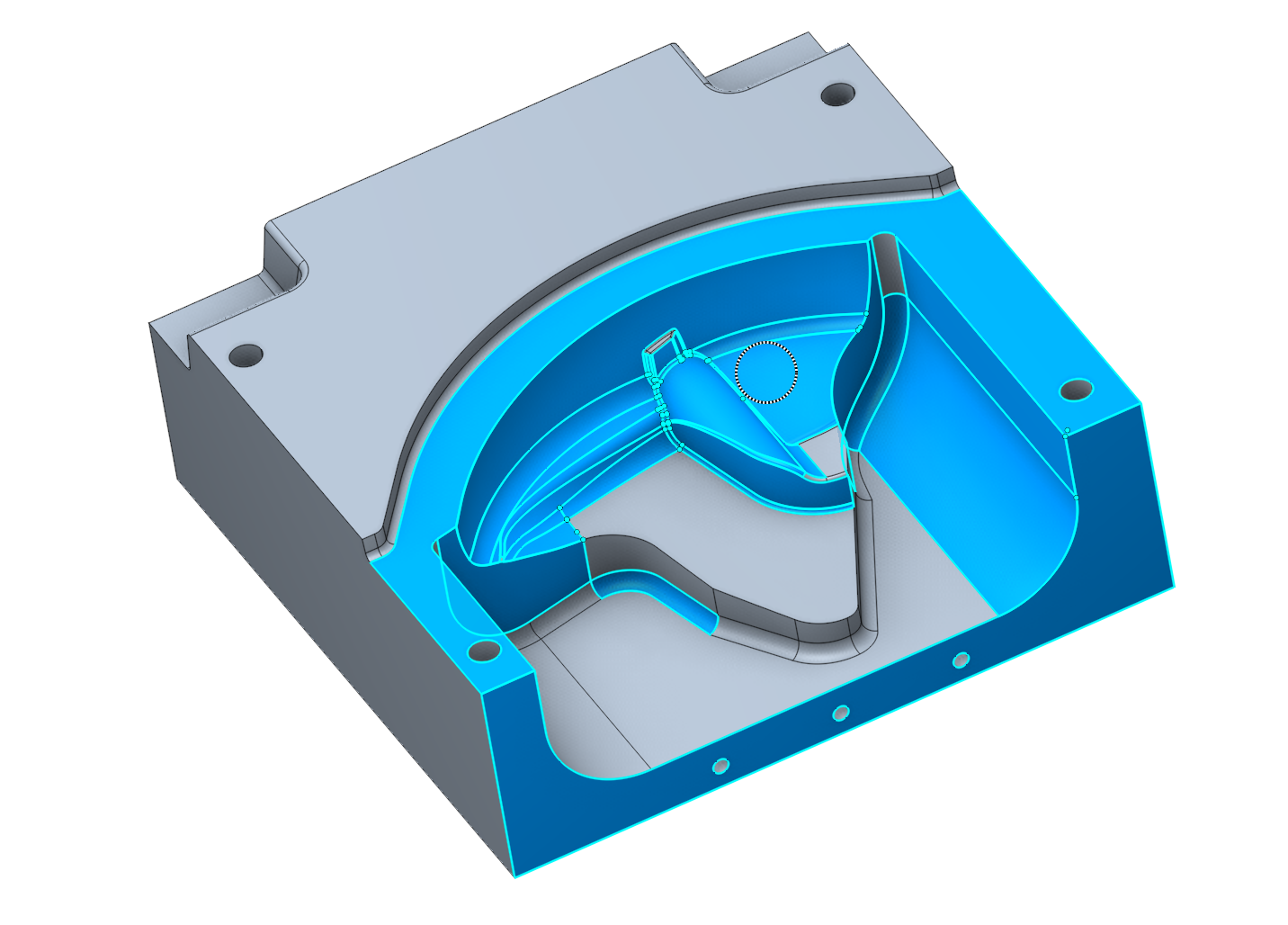

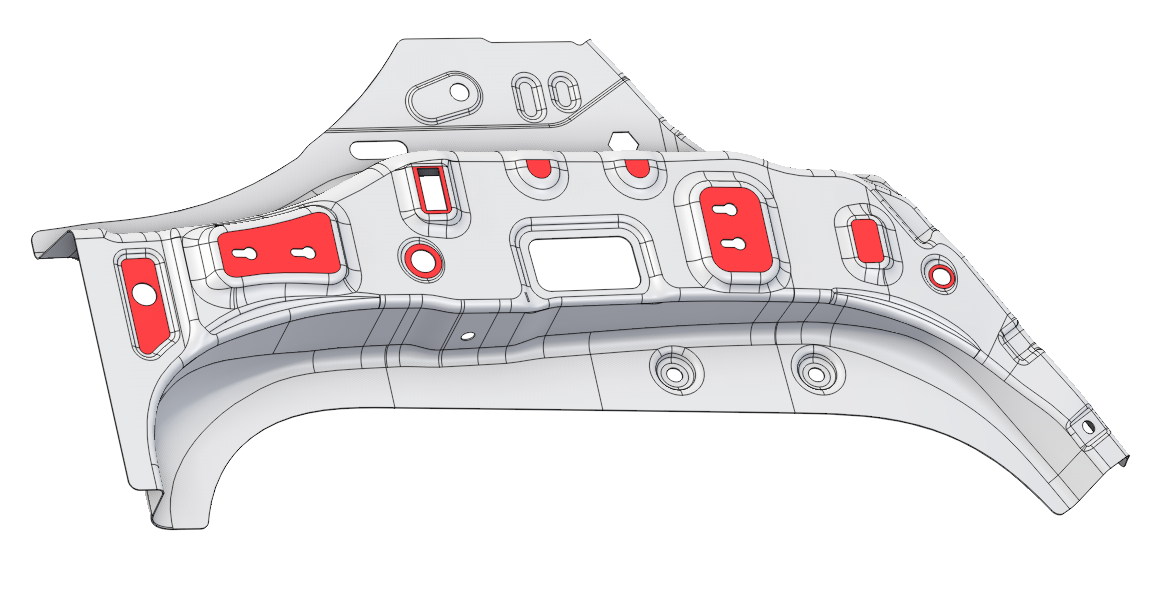

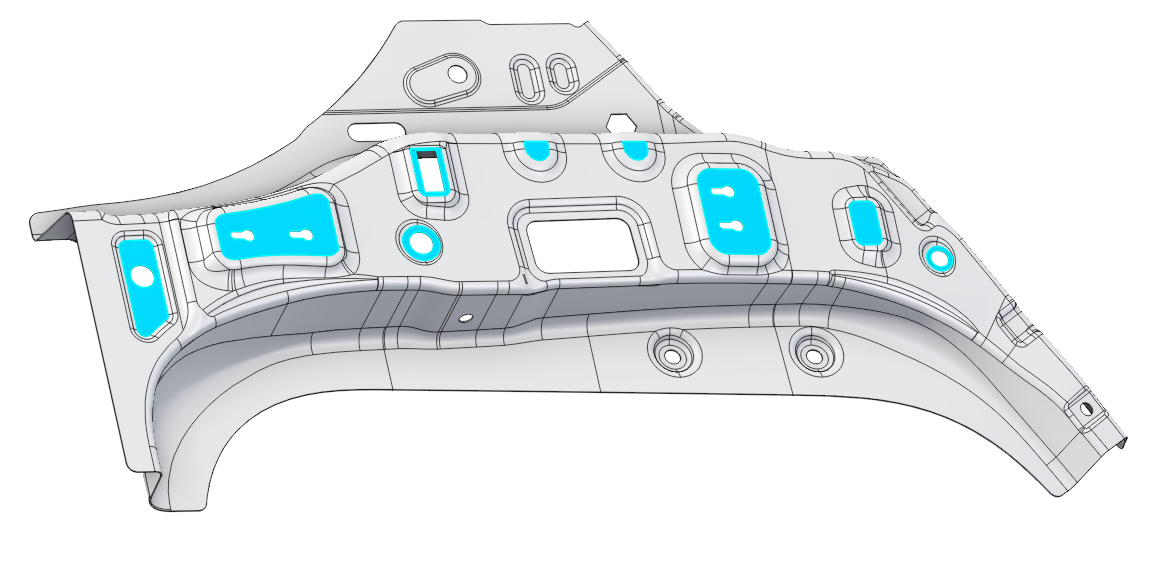

• По цвету. Выберите поверхность, нажмите Распространить, затем включите режим По цвету. Система выделит все поверхности 3D-модели, окрашенные в тот же цвет.

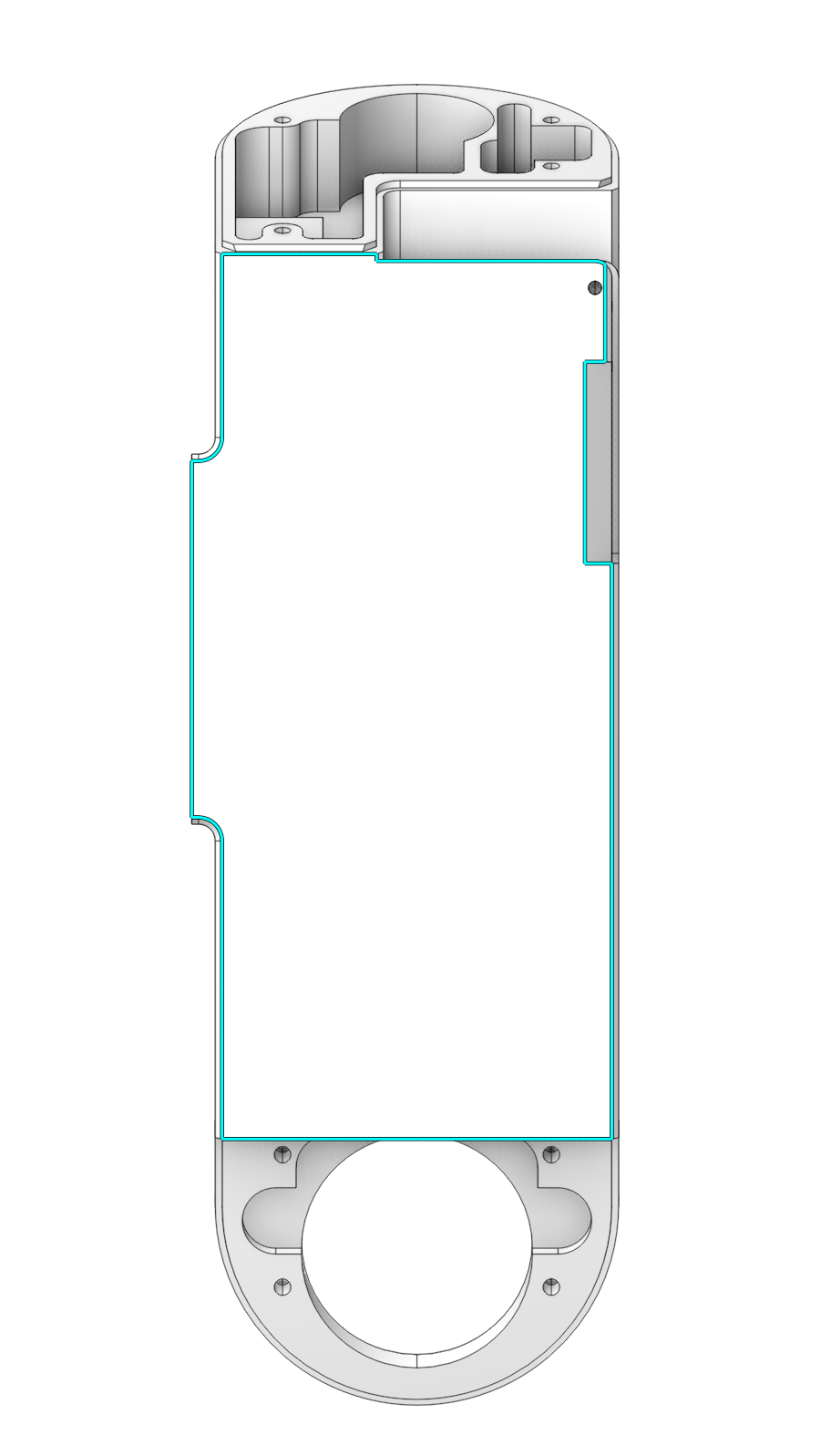

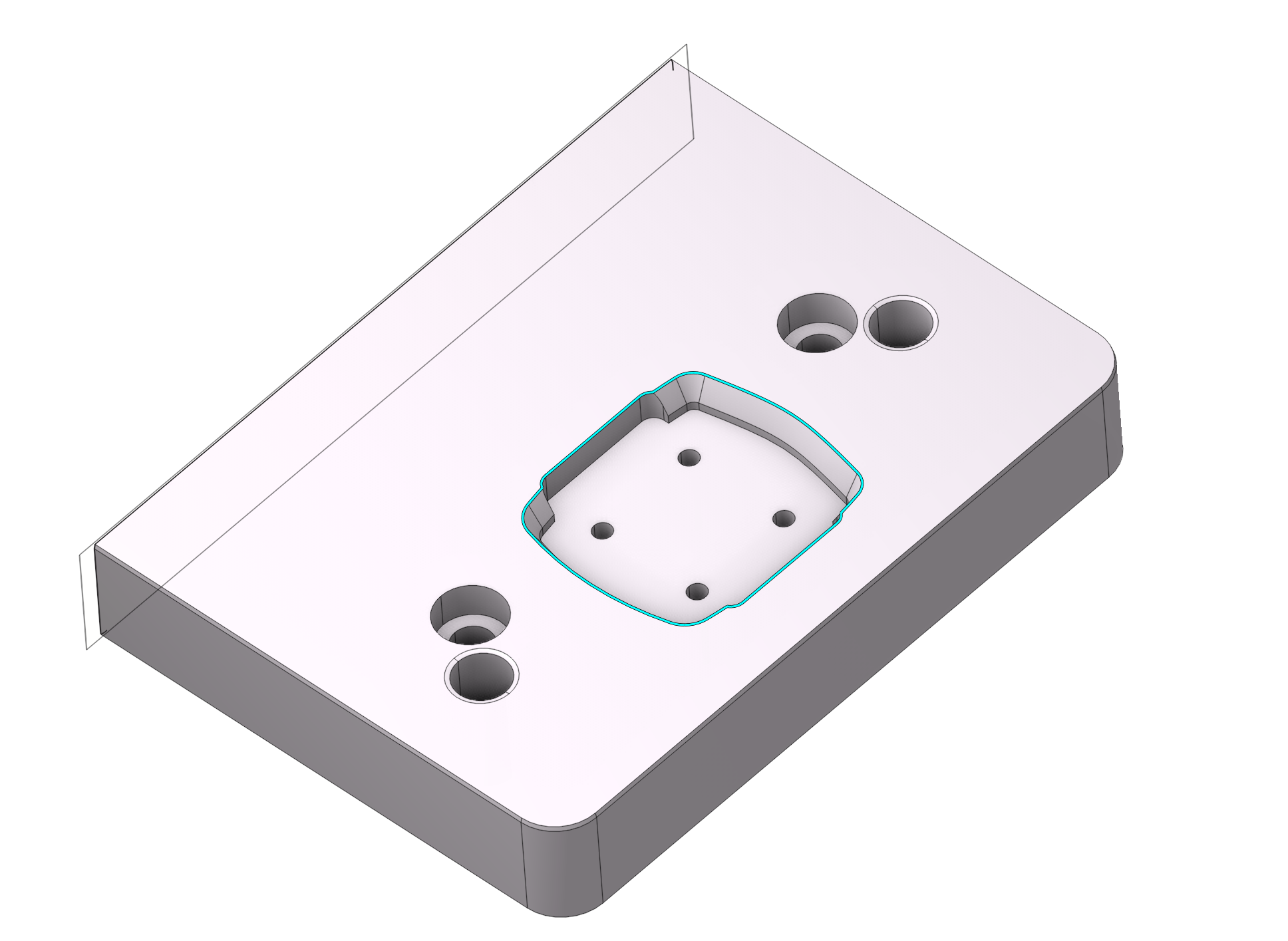

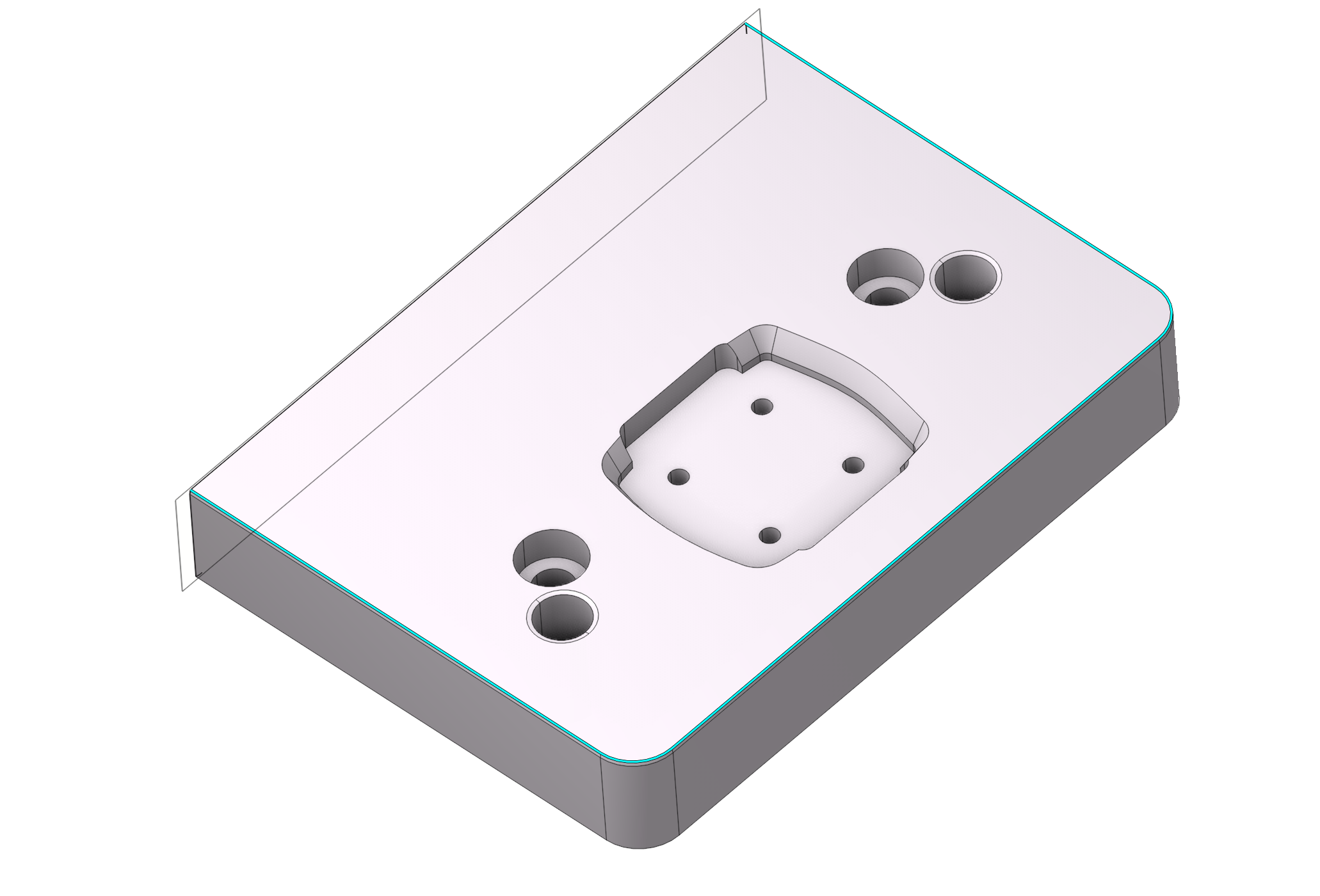

• Внешний контур. Эта функция позволяет автоматически выбирать внешние грани, принадлежащие выбранной поверхности.

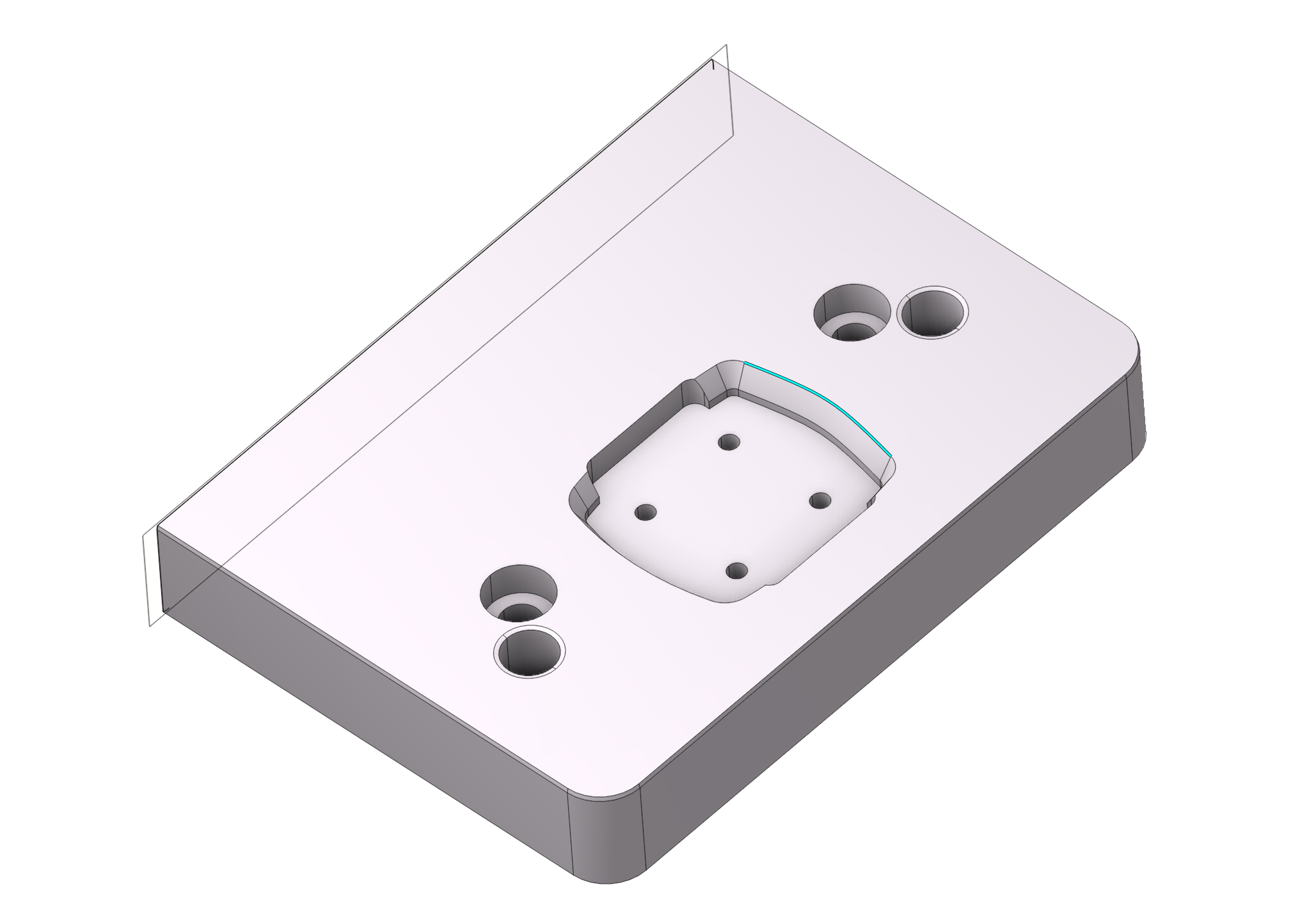

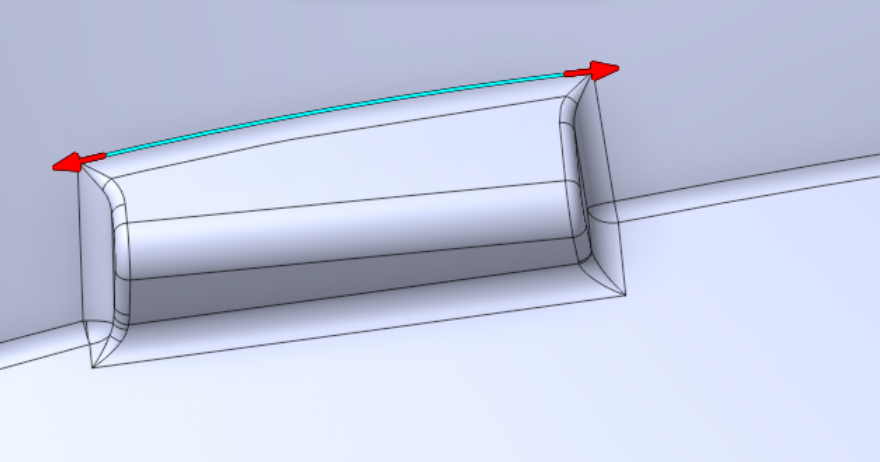

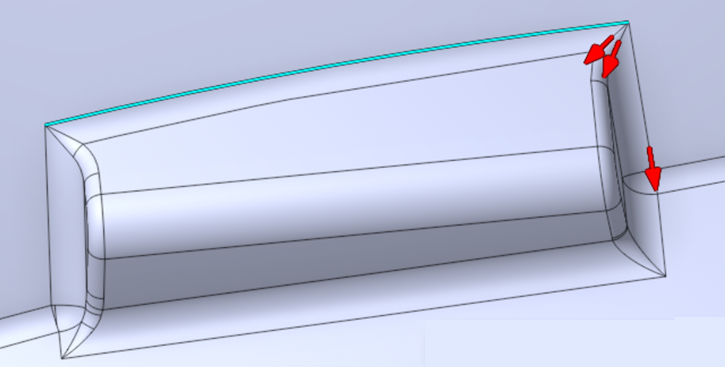

• Пользовательский контур. Она позволяет оператору пошагово, ребро за ребром, управлять тем, в каком направлении контур будет проходить каждую точку ветвления, встречающуюся при распространении по модели, с помощью клавиш ◀ / ▶.

Щелкните правой кнопкой мыши по ребру, чтобы активировать режим (распространение).

Нажмите здесь, чтобы развернуть..

В дополнение к выбранным элементам доступен набор контекстных фильтров для более гибкого использования функциональности.

Базовые геометрические элементы для выбора:

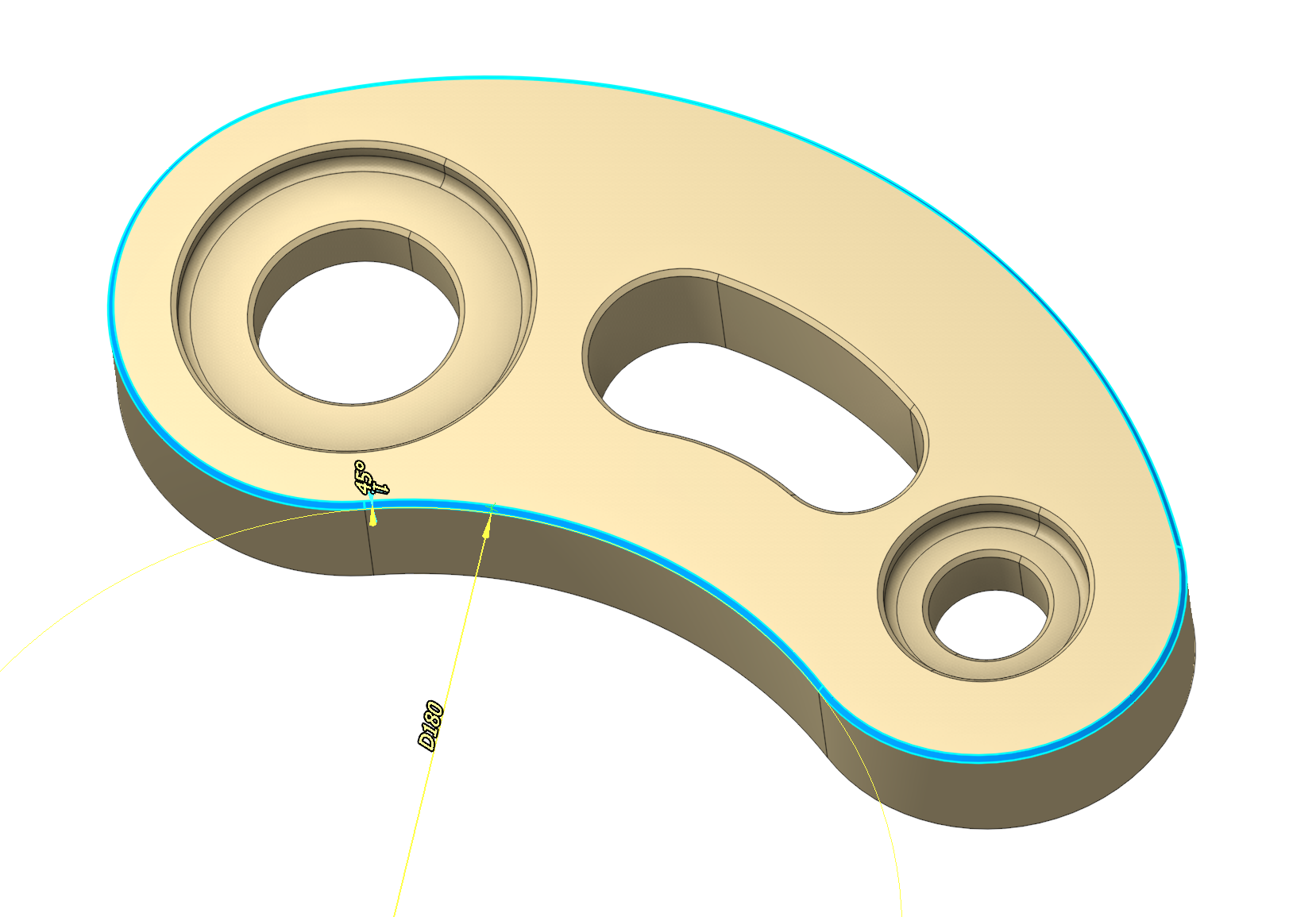

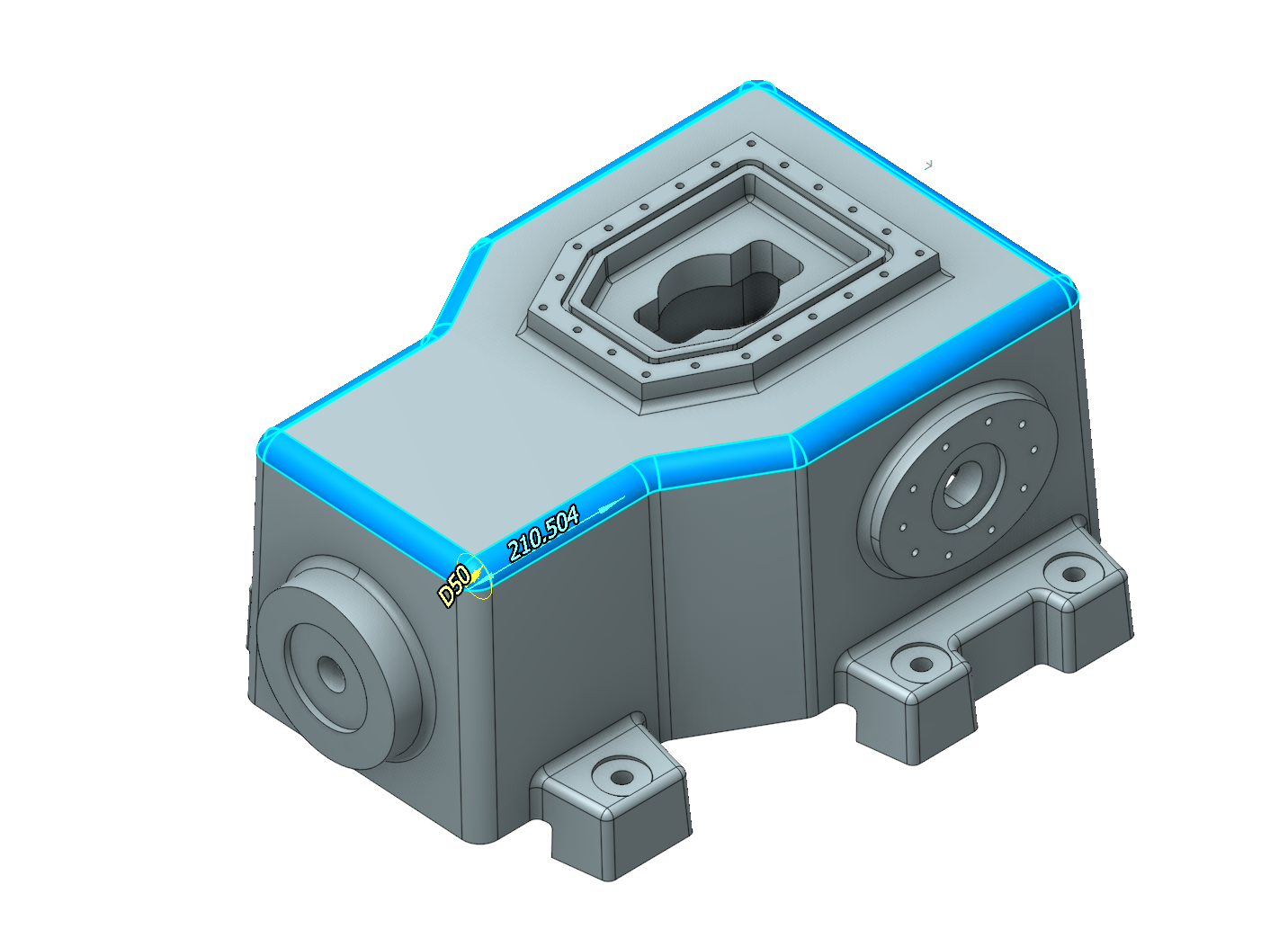

Касательные ребра. Функция, предназначенная для автоматического определения и выбора ребер, которые находятся в касательном контакте друг с другом в 3D-модели.

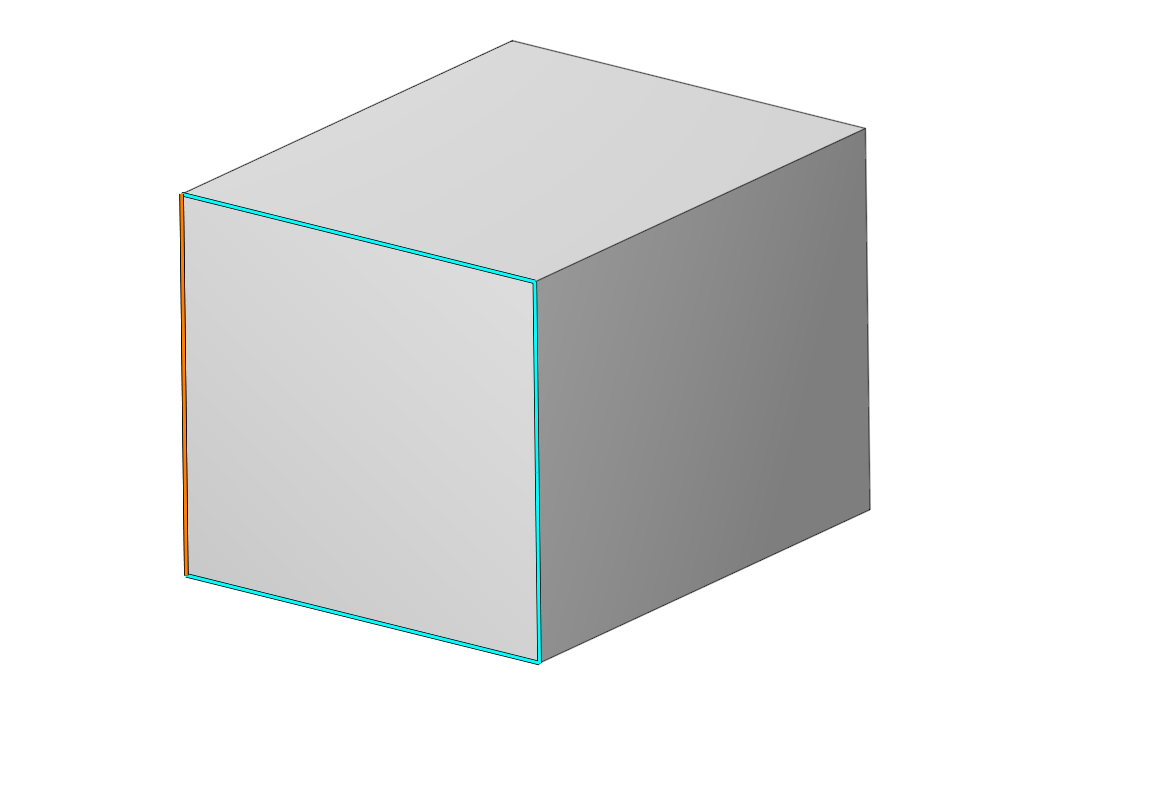

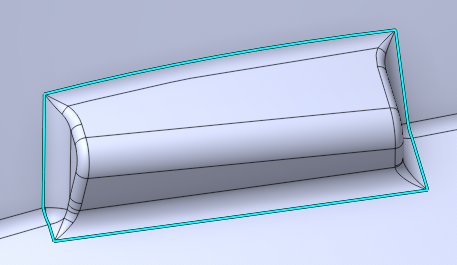

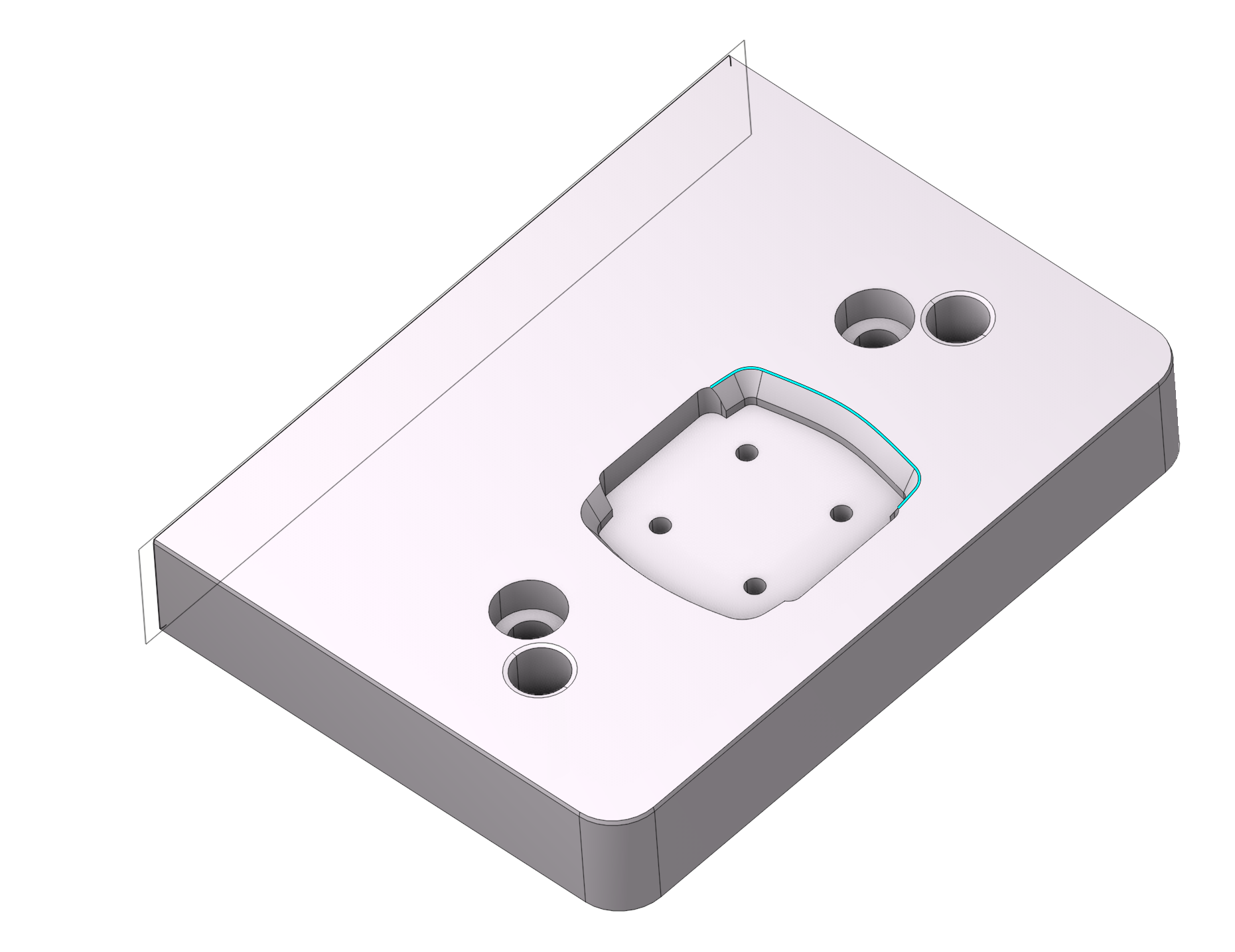

Петля1. Функция для выбора последовательных (замкнутых) цепочек ребер. Она работает в соответствии с первым вариантом

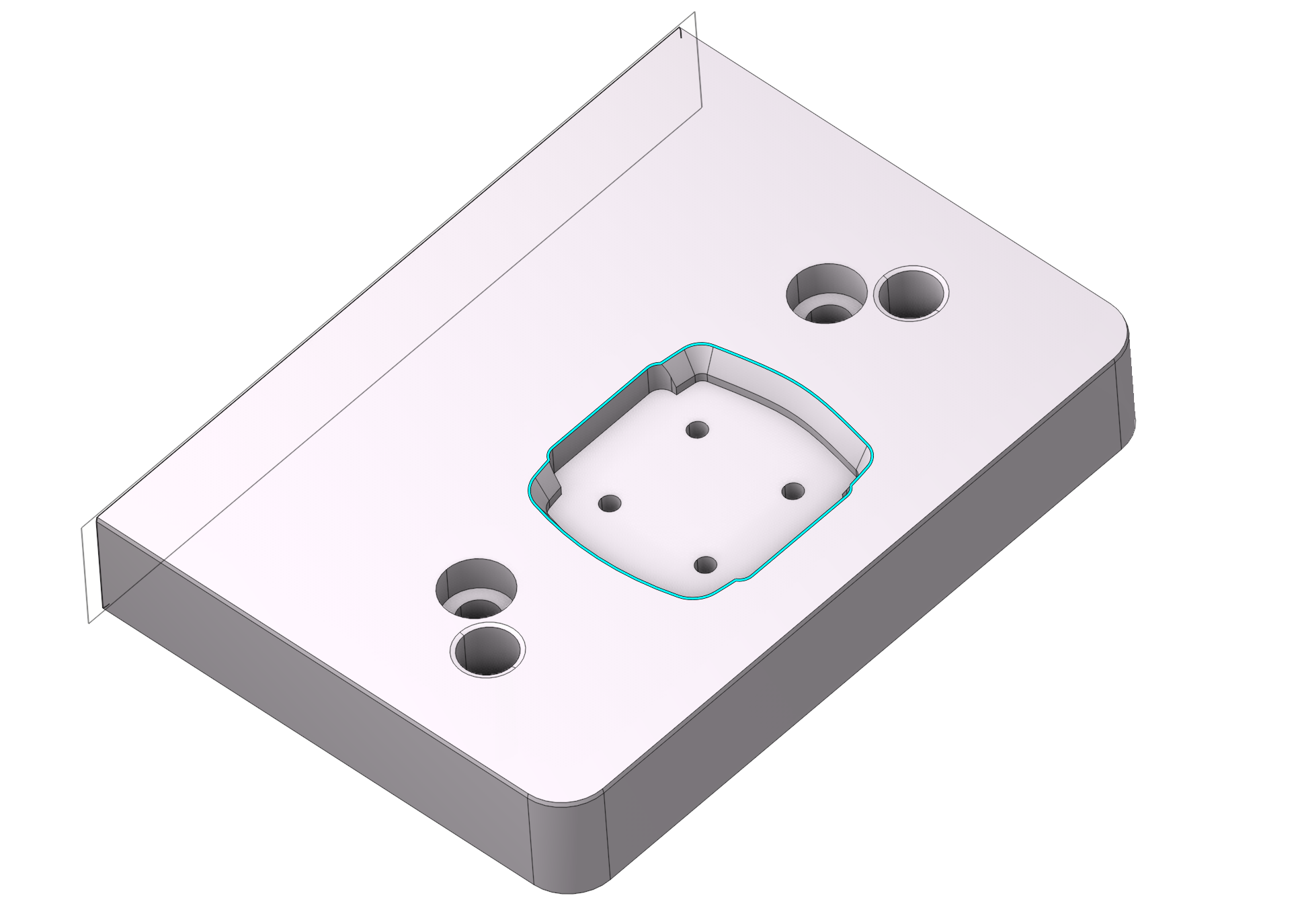

Петля2. Функция для выбора последовательных (замкнутых) цепочек ребер. Она работает в соответствии со вторым вариантом

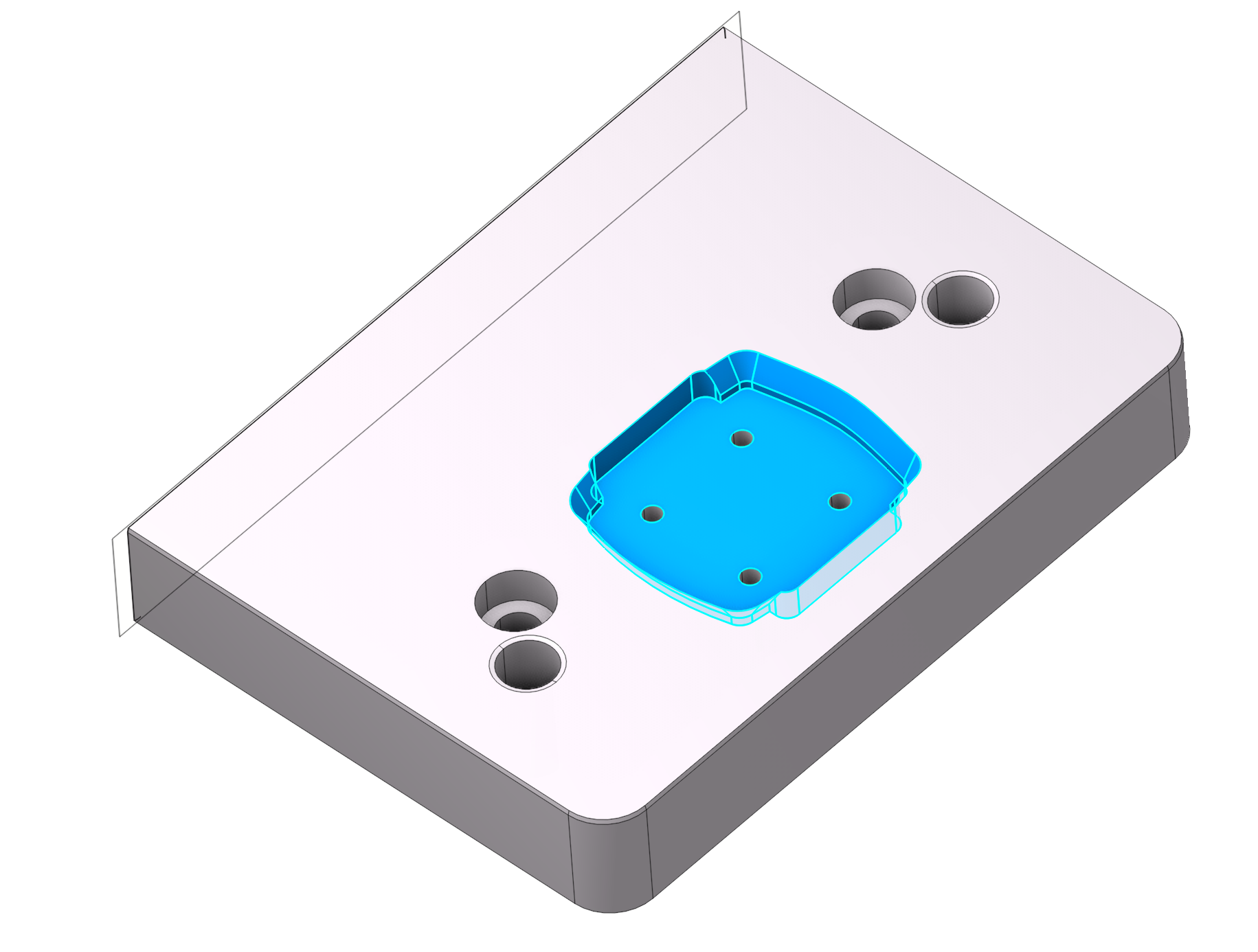

Изолированные поверхности. Позволяет выбирать поверхности внутри замкнутого контура

Внешние смежные грани. Позволяет выбирать поверхности снаружи замкнутого контура

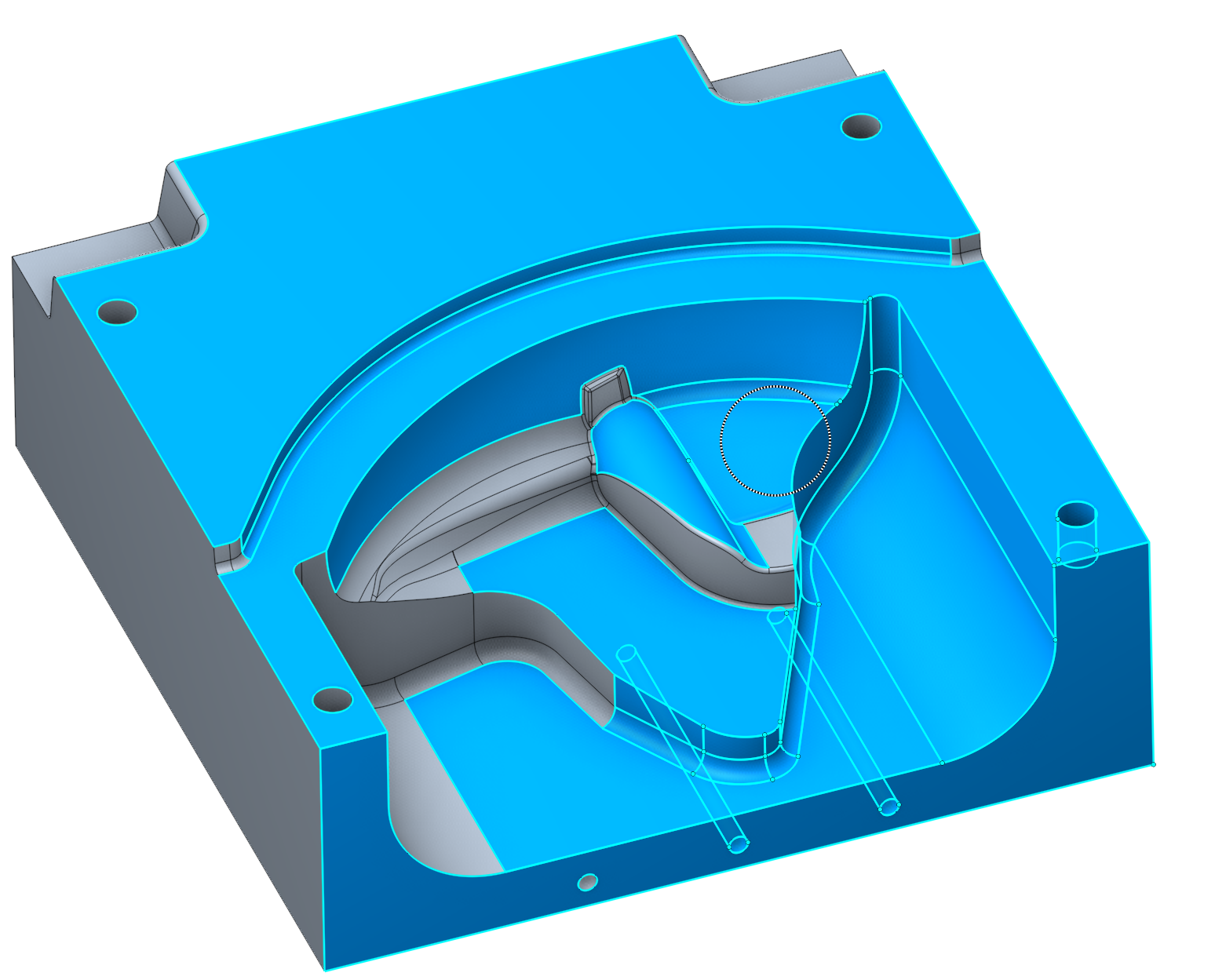

Левой кнопкой мыши + Ctrl+Alt по поверхности, чтобы активировать режим (Выбор поверхностей кистью).

Нажмите здесь, чтобы развернуть..

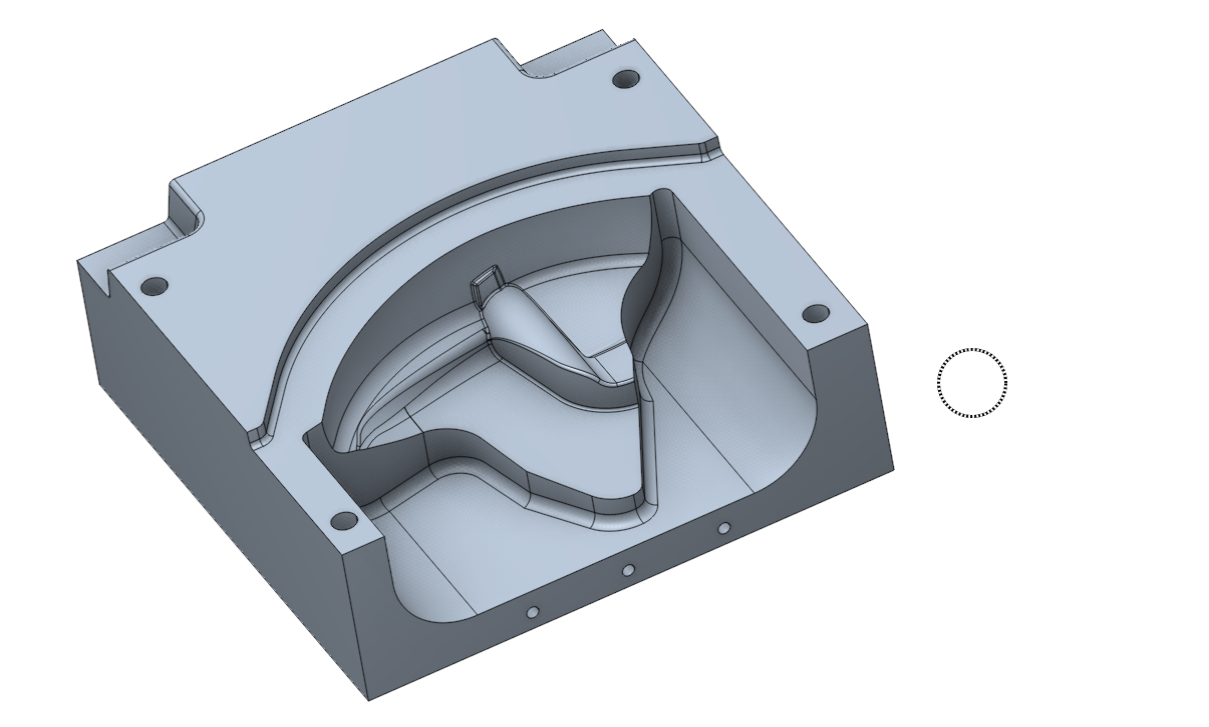

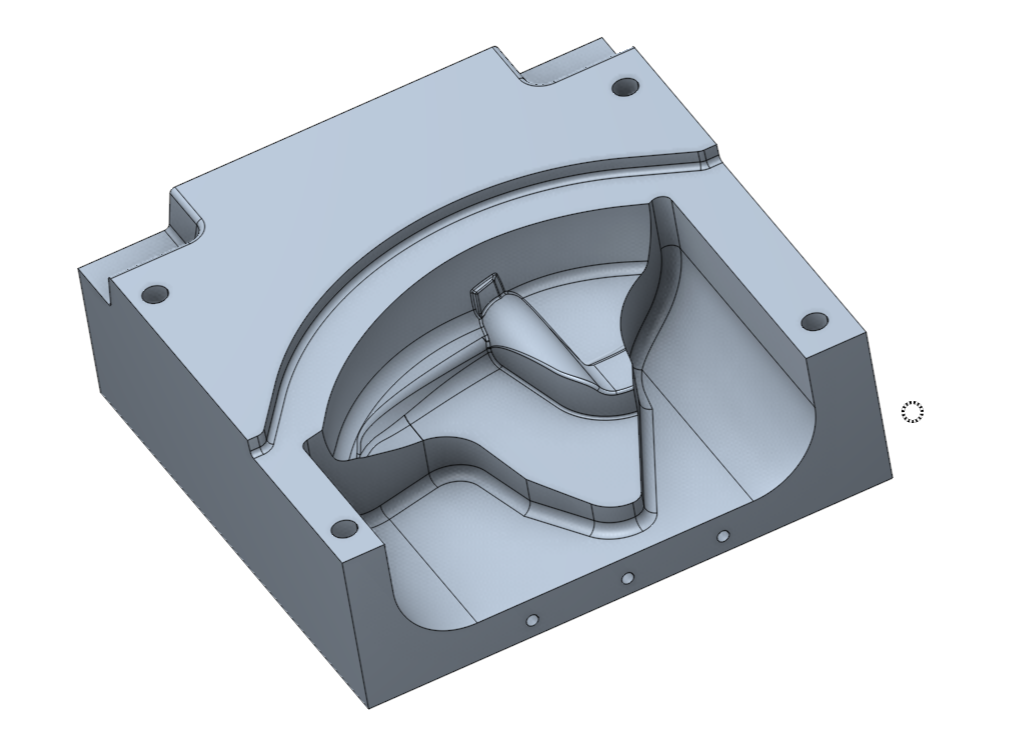

Чтобы распылить выбор по поверхности, удерживайте Ctrl+Alt и щёлкните Левой кнопкой мыши.

Вы можете изменить радиус кисти. Для этого удерживайте Shift + Alt и прокручивайте колесо мыши вверх или вниз.
