Наплавка 5D

Область применения:

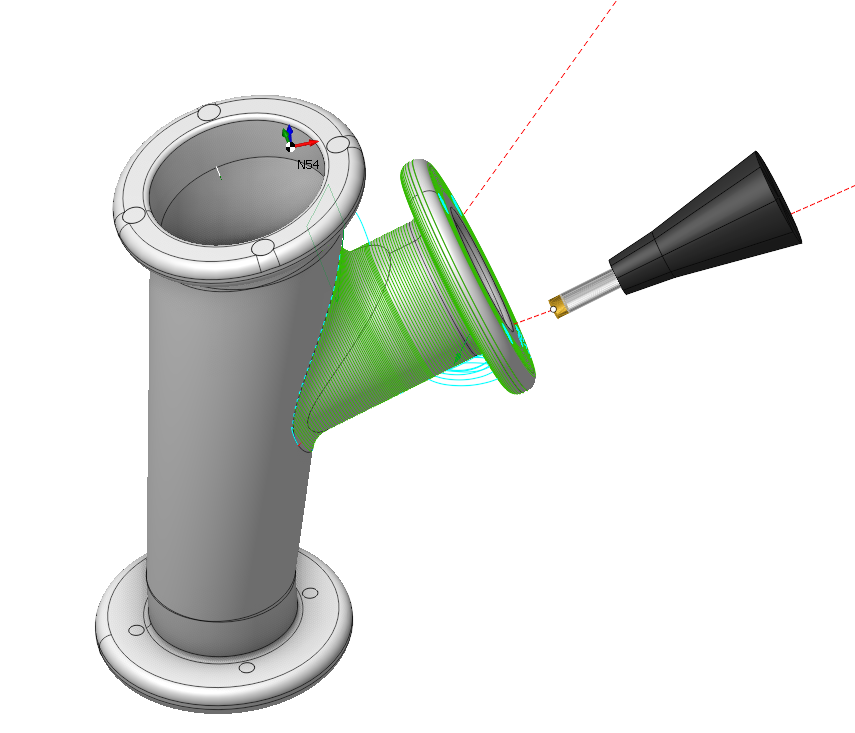

Операция "Наплавка 5D" позволяет наращивать слой материала на поверхности детали стратегиями операции 5 осевая по поверхностям, т.к. данная операция создана на ее основе. В общем, данная операция основана на ней, но использует некоторые новые стратегии построения траектории и ориентации инструмента. Операция предназначена для построения сложных пространственно ориентированных форм на основе 3D моделей.

Рабочее задание:

Обрабатываемые поверхности. Поверхности, для обработки которых строится траектория.

Первая кривая. Используется в стратегии Параллельно к кривой и определяет кривые, параллельно к которым будут рассчитываться проходы. Также применяется в стратегиях Морфинг между двумя кривыми и Спираль между двумя кривыми, чтобы определить первую кривую. Можно выбрать одну кривую или несколько не обязательно связанных кривых или ребер.

Вторая кривая. Используется в стратегиях Морфинг между двумя кривыми и Спираль между двумя кривыми. Можно выбрать одну или несколько не обязательно связанных кривых или ребер в качестве Второй кривой.

Кривая наклона. Кривая, к которой направлен вектор оси инструмента при задании ориентации инструмента Через кривую и Вдоль кривой.

Поверхности для проецирования. Поверхности, предназначенные для обработки и на которые переносится траектория, при включении опции Проецировать траекторию на деталь во вкладке Стратегия.

Первая поверхность. Используется в стратегии Морф между двумя поверхностями как первая из поверхностей, между которыми выполняется морфинг для построения линий проходов траектории.

Вторая поверхность. Используется в стратегии Морф между двумя поверхностями как вторая из поверхностей, между которыми выполняется морфинг для построения линий проходов траектории.

Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Плоскость, на которой заданы ограничения, определяется первоначальной ориентацией инструмента. Подробнее

Зона ограничений. Задаются области детали, которые не должны быть обработаны на текущей операции. Подробнее

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

Типы стратегий:

Нажмите здесь, чтобы развернуть..

Спираль между двумя кривыми. Для получения спиральных траекторий сначала генерируются предварительные проходы подобно стратегии Морфинг между двумя кривыми из операции 5 осевая по поверхностям. Затем цепочка замкнутых проходов преобразуется в спиральные.

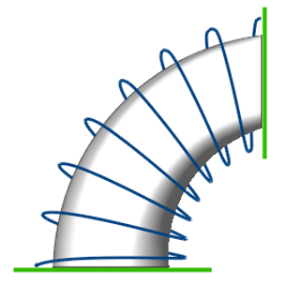

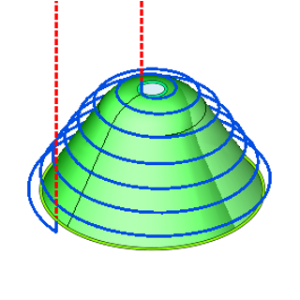

Спираль между двумя поверхностями. Рабочие проходы инструмента формируются в виде спирали, начинающейся на Первой поверхности, заканчивающейся на Второй поверхности, и огибающей контур Обрабатываемых поверхностей.

Остальные стратегии такие же, как в операции 5D по поверхностям. Подробнее

Шаг. Толщина материала, наплавляемого за один проход.

Адаптивный шаг. Данный параметр изменяет расстояния между проходами инструмента соответственно радиусу кривизны поверхности так, чтобы оставалась постоянная величина гребешка после наплавки поверхности. Подробнее

Смещение рабочих поверхностей. При установленном флаге, траектория генерируется с учетом радиуса инструмента.

Расчет по центру инструмента. Установка флага включает режим, при котором рабочие проходы генерируются так, что вначале обрабатываемые поверхности смещаются по форме инструмента для 3-х осевой обработки или вдоль нормали на радиус инструмента для 5-ти осевой обработки и только после этого рассчитываются кривые на этих смещенных поверхностях. В другом режиме сперва генерируется траектория инструмента в виде кривых на обрабатываемых поверхностях. Затем происходит позиционирование и ориентирование инструмента относительно рассчитанных кривых так, чтобы точка контакта инструмента с обрабатываемой поверхностью оставалась неизменной.

Сравнение траектории основанной на центре и на точке контакта инструмента.

Доступно два режима расчета

1. Расчет основанный на точке контакта инструмента

В этом режиме первым этапом генерируются рабочие проходы путем расчета кривых на обрабатываемых поверхностях. Затем происходит позиционирование и ориентирование инструмента относительно рассчитанных кривых таким образом, что точка контакта инструмента с обрабатываемой поверхностью остается неизменным. Данный режим желателен, например, для обработки гладких поверхностей или когда выбран режим обработки боковой поверхностью инструмента.

2. Расчет основанный на центре инструмента

В этом режиме рабочие проходы генерируются таким образом, что вначале обрабатываемые поверхности смещаются по форме инструмента для 3 осевой обработки или вдоль нормали на радиус инструмента для 5-ти осевой обработки и только после этого рассчитываются кривые на этих смещенных поверхностях. Например, для стратегии Параллельно к плоскости это означает что генерируемые проходы будут лежать на параллельных плоскостях.

Сторона наплавки. Этот параметр управляет расположением линий траектории инструмента относительно геометрии Рабочего задания. Он работает, если активен параметр Смещение рабочих поверхностей.

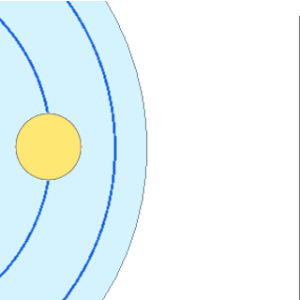

Внутрь. Траектория строится с внутренней стороны Рабочего задания.

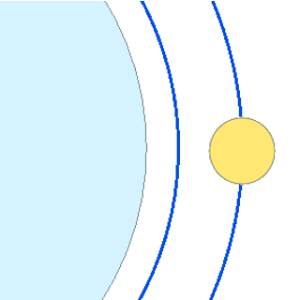

Наружу. Траектория строится с внешней стороны Рабочего задания.

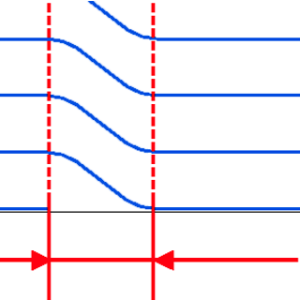

Зазор для предотвращения наложения. В случае, когда выполняется наплавка по замкнутому контуру, для предотвращения наложения слоев, в месте стыковки начала и конца контура необходимо оставлять зазор, примерно равный диаметру наплавочного пятна. Позволяет избежать прохождения инструмента в одном и том же месте путем укорачивания в конце каждой кривой на указанную величину.

Остальные параметры группы Стратегия такие же, как и в группе Стратегия операции 5D по поверхностям. Подробнее

Ориентация инструмента.

Управляет расположением оси инструмента.

Нажмите здесь, чтобы развернуть..

Перпендикулярно к плоскости прохода. Ось инструмента устанавливается перпендикулярно средней плоскости прохода.

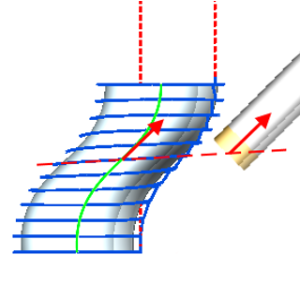

Вдоль кривой. Ось инструмента направляется вдоль касательной к кривой наклона в точке ее пересечения со средней плоскостью прохода.

Остальные стратегии Ориентации инструмента и их параметры такие же как в стратегиях Ориентации инструмента операции 5D по поверхностям. Подробнее

Дополнительные проходы.

Позволяют задать особые условия для наплавки начального и последнего слоя: высоту наплавки и подачу слоя (на странице Режимы обработки).

Нажмите здесь, чтобы развернуть..

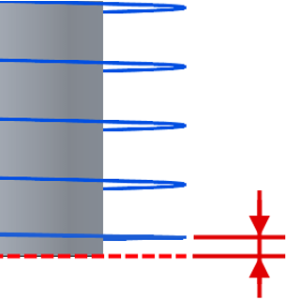

Начальный шаг. При установленном флаге, п ервый слой будет выполняться с указанным шагом. Может понадобиться, например, для обеспечения лучшего сцепления с подложкой.

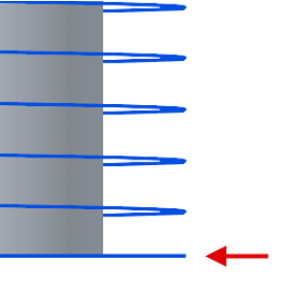

Плоский проход в начале. При установленном флаге, п еред подъемом траектории по спирали будет выполнен полный проход вдоль П ервой кривой в начальной плоскости.

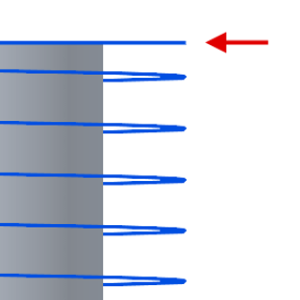

Плоский проход в конце. При установленном флаге, п оследний проход спиральной траектории выполняется вдоль Второй кривой на конечной плоскости.

Сторона обработки.

Опция становится активной при активном параметре Расчет по центру инструмента. Она определяет выбор одной из двух сторон, прилегающих к выбранной кривой Рабочего задания. В зависимости от этого определяется по нормали к какой из сторон будет производится смещение обрабатываемых поверхностей при расчете траектории по центру инструмента.

Нажмите здесь, чтобы развернуть..

Альтернативная сторона первой кривой. При установленном флаге, расчет по центру инструмента будет производится при смещении обрабатываемых поверхностей по нормали к другой стороне Первой кривой.

Альтернативная сторона второй кривой. При установленном флаге, расчет по центру инструмента будет производится при смещении обрабатываемых поверхностей по нормали к другой стороне Второй кривой.

Направление вдоль кривой.

Определяет направление движения инструмента по рабочим проходам.

Нажмите здесь, чтобы развернуть..

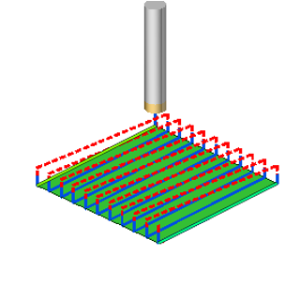

Вперед. Наплавка возможна только при движении инструмента вперед.

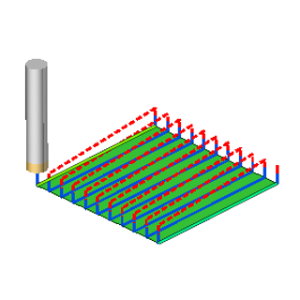

Назад. Наплавка возможна только при движении инструмента назад.

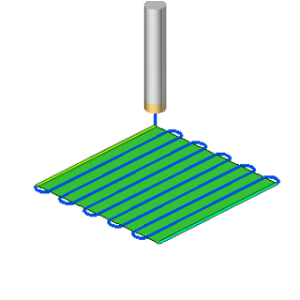

Не учитывать. Наплавка возможна при движении инструмента в обоих направлениях.

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности. Эта группа параметров работает аналогично операции 5D по поверхностям. Подробнее

Пределы углов поворота.

При установленном флаге задает предельные значения углов расположения инструмента относительно осей. Эта группа параметров работает аналогично операции 5D по поверхностям. Подробнее

Рабочая зона:

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание. Эта группа параметров работает аналогично операции 5D по поверхностям . Подробнее

Сглаживание углов:

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели. Эта группа параметров работает аналогично операции 5D по поверхностям . Подробнее

Твердотельная модель.

Эта опция автоматически организует проходы инструмента по внутренним и внешним стенам 3D модели. Модель должна быть твердотельной!

Нажмите здесь, чтобы развернуть..

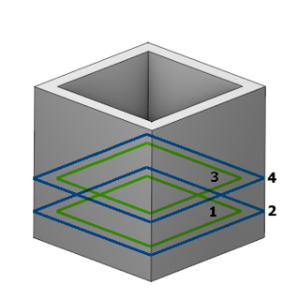

При установленном флаге, проходы по формированию внутренней и наружной стенки модели будут выполняться в строгой очередности.

Черновые проходы.

Траектория инструмента смещается на величину толщины Черновых проходов. Дополнительные проходы добавляются в контур по указанному в параметрах значению с указанным количеством шагов.

Нажмите здесь, чтобы развернуть..

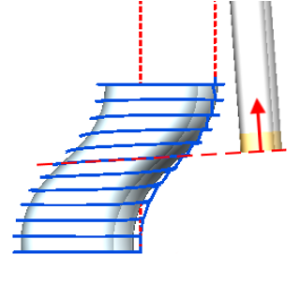

Постоянный шаг в плоскости XY. Траектория формируется так, чтобы поддерживать одинаковую величину проекций шагов по осям Х и Y на плоскость XY. Опция бывает необходима при формировании проходов инструмента под углом к плоскости XY

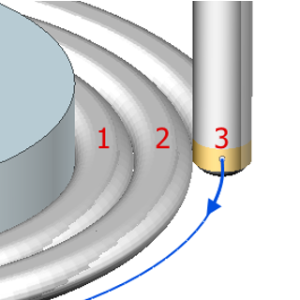

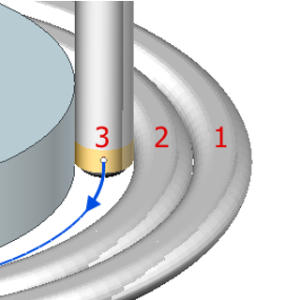

Порядок ходов. Выбор очередности наплавки - снаружи внутрь или изнутри наружу.

Изнутри наружу. Выполнение проходов наплавки организуется в направлении изнутри наружу.

Снаружи внутрь. Выполнение проходов наплавки организуется в направлении снаружи внутрь.

Остальные параметры Черновых проходов такие же, как у Черновых проходов операции 5D по поверхностям. Подробнее

Проецировать траекторию на деталь.

Установка флага позволяет выполнить построение траектории обработки поверхностей, установленных в Рабочем задании как Поверхности для проецирования путем переноса траектории, полученной для Обрабатываемой поверхности, на Поверхности для проецирования. Эта группа параметров работает аналогично операции 5D по поверхностям . Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Эта группа параметров работает аналогично операции 5D по поверхностям . Подробнее

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
