Наружное адаптивное точение

Область применения:

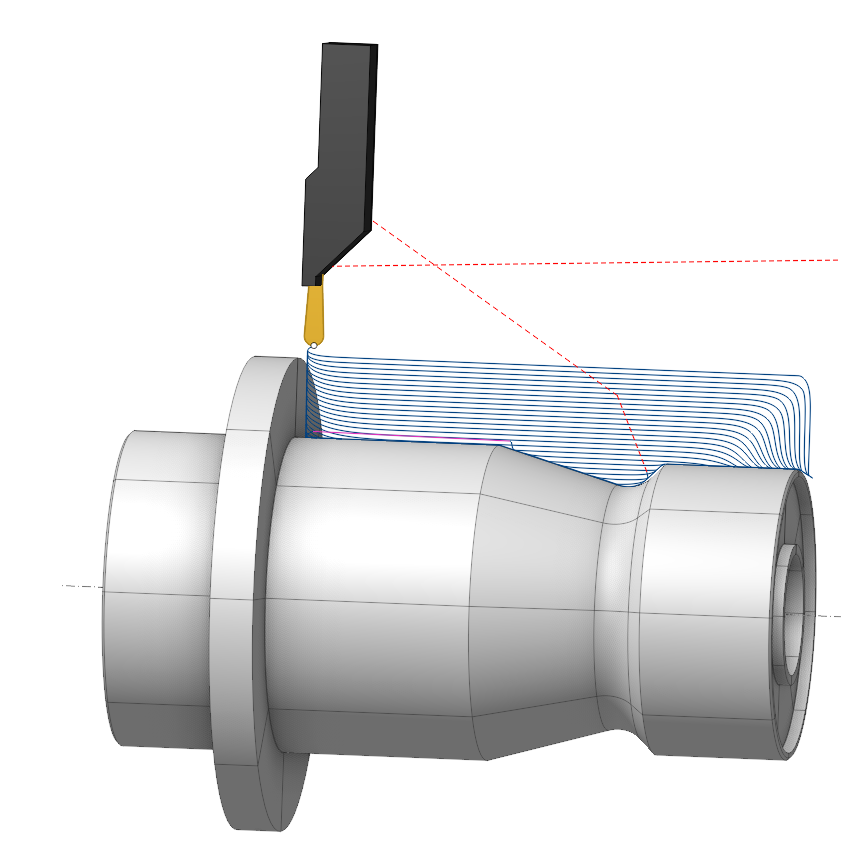

В операции генерируется оптимизированная плавная траектория, которая обеспечивает постоянную нагрузку на инструмент, позволяя продлить срок его службы и существенно повысить скорость обработки за счет увеличения подачи резания. Точение производится более чем в 2 раза быстрее по сравнению с классическим циклом Канавки. Этот цикл основан на стратегии Адаптивная из Черновой послойной операции. Все параметры цикла аналогичны этой стратегии.

Наладка:

Вкладка Наладка используется для настройки основных параметров проекта. Это может быть позиционирование детали на оборудовании, система координат детали и многое другое. Подробнее

Рабочее задание:

Черновая обработка. Используется для удаления материала на высокой подаче с небольшим шагом выборки, скругленными проходами, без острых углов в траектории. Врезания в заготовку производятся с использование щадящей для инструмента техники вкатывания (Roll-in technique). Возможно выполнять обработку как в прямом, так и в обратном направлениях.

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Параметры цикла:

Цикл обработки.

В этой операции доступен только цикл Адаптивное точение.

Нажмите здесь, чтобы развернуть..

Траектория.

Определяются основные параметры, набор которых может меняться в зависимости от выбранной стратегии в разделе "Цикл":

Нажмите здесь, чтобы развернуть..

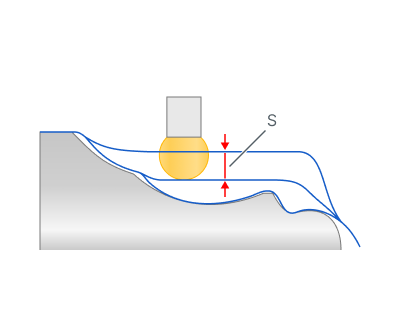

Шаг. Расстояние между проходами инструмента, равно глубине резания.

S - Шаг

Встречный шаг. Когда активен Двунаправленный режим точения, можно задать шаг в обратном направлении отличный от Шага в прямом направлении. Этот параметр выражается в процентах от Шага в прямом направлении.

Чистовой проход. Контур, указанный в Рабочем задании, становится чистовым. К нему добавляется дополнительный черновой проход на расстоянии, указанном в параметре.

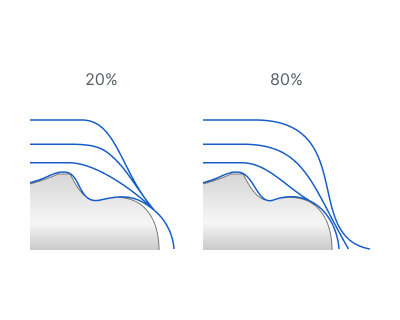

Черновой радиус сглаживания. Определяет радиусы скруглений участков врезания и выхода при черновых проходах.

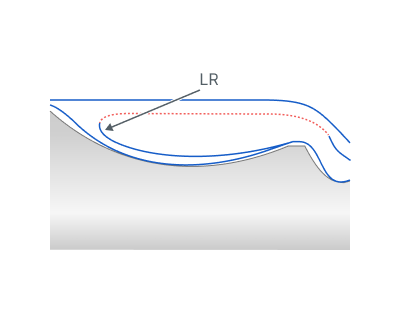

Радиус перехода. Радиус которым сглаживаются вспомогательные переходы между рабочими проходами.

LR - Радиус перехода

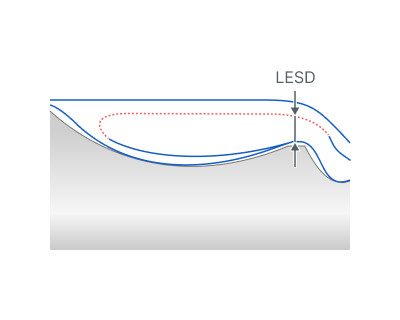

Безопасное расстояние подхода. Это минимальное расстояние относительно необработанных участков заготовки, на котором производится перемещение инструмента на быстром ходу между участками обработки.

LESD - Безопасное расстояние подхода

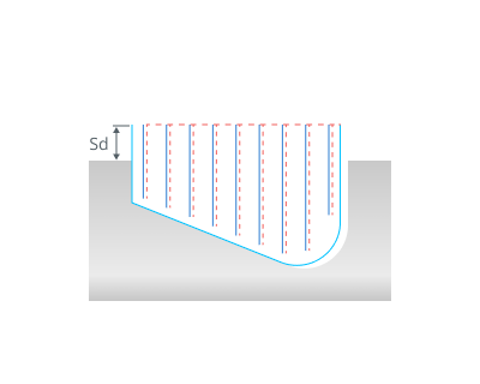

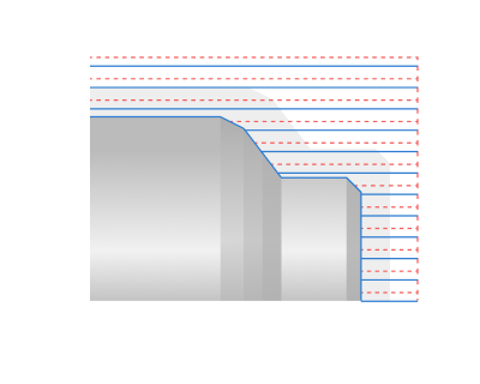

Безопасное расстояние. Определяет расстояние между верхним уровнем Рабочего задания и верхним уровнем траектории. Однако при включенном параметре "Учитывать заготовку", верхний уровень траектории будет выбран автоматически.

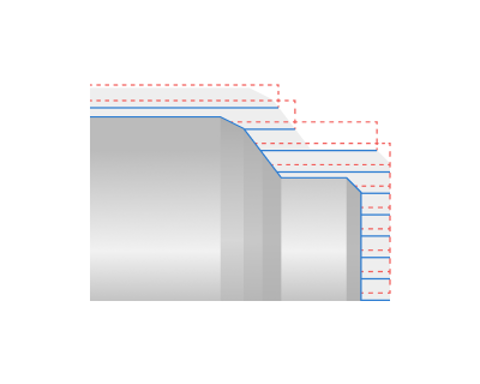

Учитывать заготовку. При установленном флаге учитывается текущее состояние заготовки удаляет все проходы, которые не выполняют реальной обработки заготовки. Это позволяет значительно сократить время обработки, особенно если форма припуска сложная. Подробнее.

Компенсация. Управляет способом учета параметров режущей пластины.

Компенсация ширины пластины. Этот параметр управляет способом учета радиуса при вершине инструмента.

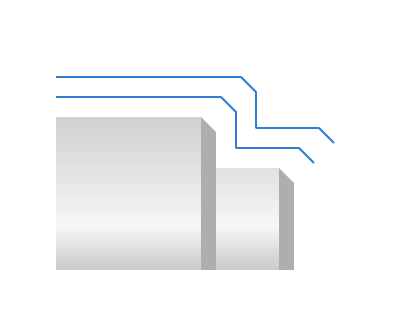

Выкл. Контур траектории инструмента выводится в управляющую программу без учета радиуса при вершине резца. При использовании этого режима на сложных контурах возможны зарезы либо недоработки, что требует особого внимания при моделировании обработки.

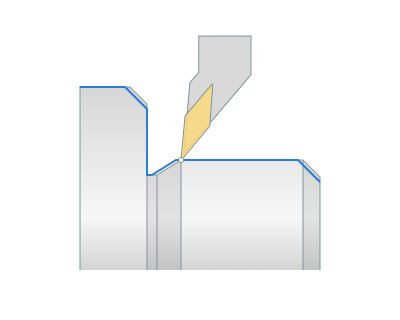

Компьютер. Система учитывает ширину пластины, радиус при вершине и строит траекторию с соответствующую первой Настроечной точке инструмента.

Направление.

Определяет направление рабочих проходов.

Нажмите здесь, чтобы развернуть..

Двунаправленное. Рабочие проходы выполняются в прямом и обратном направлении относительно начальной точки Рабочего задания.

Прямое. Рабочие проходы выполняются в направлении к шпинделю

Обратное. Рабочие проходы выполняются в направлении от шпинделя.

Скруглить дугами.

При установленном флаге выполняется огибание наружных углов траектории дугами с радиусом, равным радиусу при вершине резца. Параметры этой группы работают так же как и операциях Наружного и внутреннего чернового точения. Подробнее

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
