3D компенсация инструмента

Область применения:

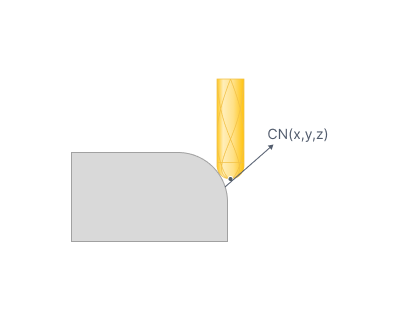

В операциях чистовой обработки поверхностей в G-код может выводиться вектор нормали к поверхности в точке касания инструмента. Это обеспечивает возможность применения 3D компенсации инструмента — контролируемое смещение режущего инструмента относительно поверхности заготовки в каждой точке траектории.

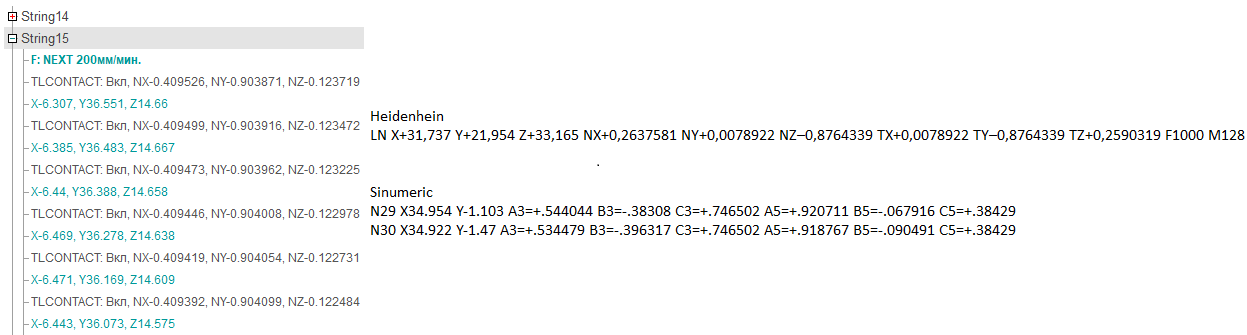

Для вывода данных вектора нормали к поверхности в G-код необходимо активировать флаг Выводить нормаль в точке контакта инструмента с поверхностью (панель Оборудование Подробнее) в настройках схемы станка. В результате для каждой точки траектории в CLDATA будет сгенерирована команда TLCONTACT (NX, NY, NZ). Постпроцессор затем должен выполнить одно из следующих действий:

• выводить вектор нормали в точке контакта непосредственно в кадр G‑кода, либо
• вручную смещать каждую точку траектории вдоль этого вектора на заданную величину коррекции в зависимости от наличия поддержки 3D компенсации целевой системой ЧПУ.
