Главное окно

Область применения:

Содержание элементов главного окна зависит от выбранного 2D- или 3D-режима работы.

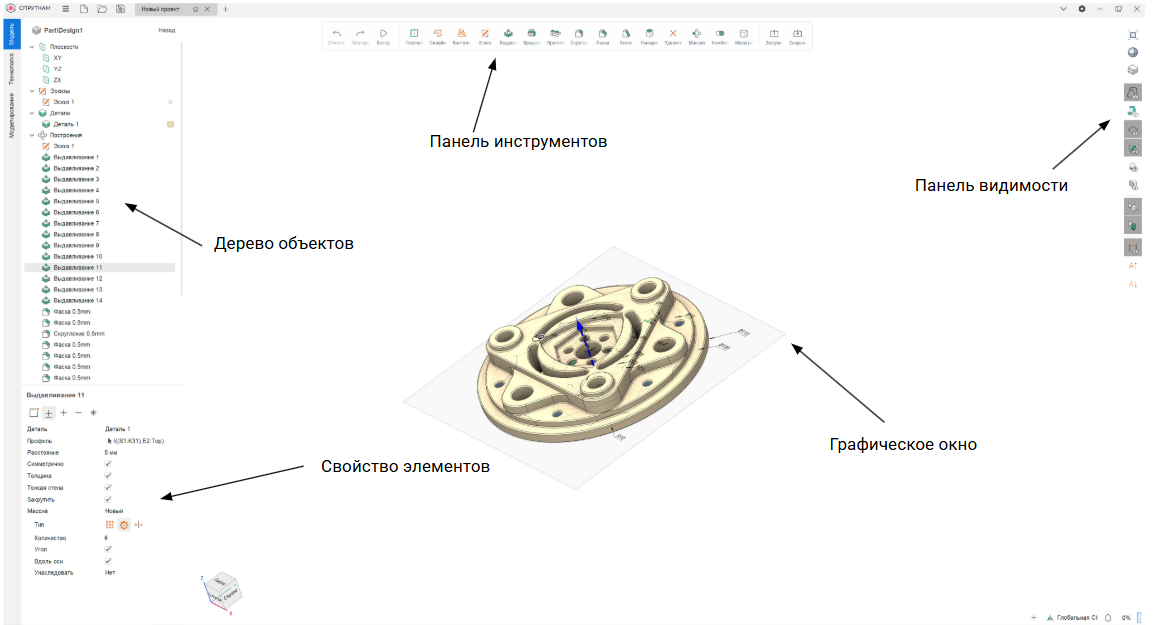

Главное окно состоит из дерева объектов, панели инструментов, свойств элементов и панели видимости.

Дерево объектов.

Дерево объектов отображает хронологическую последовательность операций, выполненных для создания 3D-модели. Важно отметить, что дерево объектов строго последовательное. Поэтому невозможно создать два непересекающихся выдавливания в рамках одного тела — система потребует создать новое тело.

Дерево состоит из трёх базовых плоскостей, эскизов, тел и операций.

Эскизы. Определяет чертёж в дереве построения.

Нажмите здесь, чтобы развернуть..

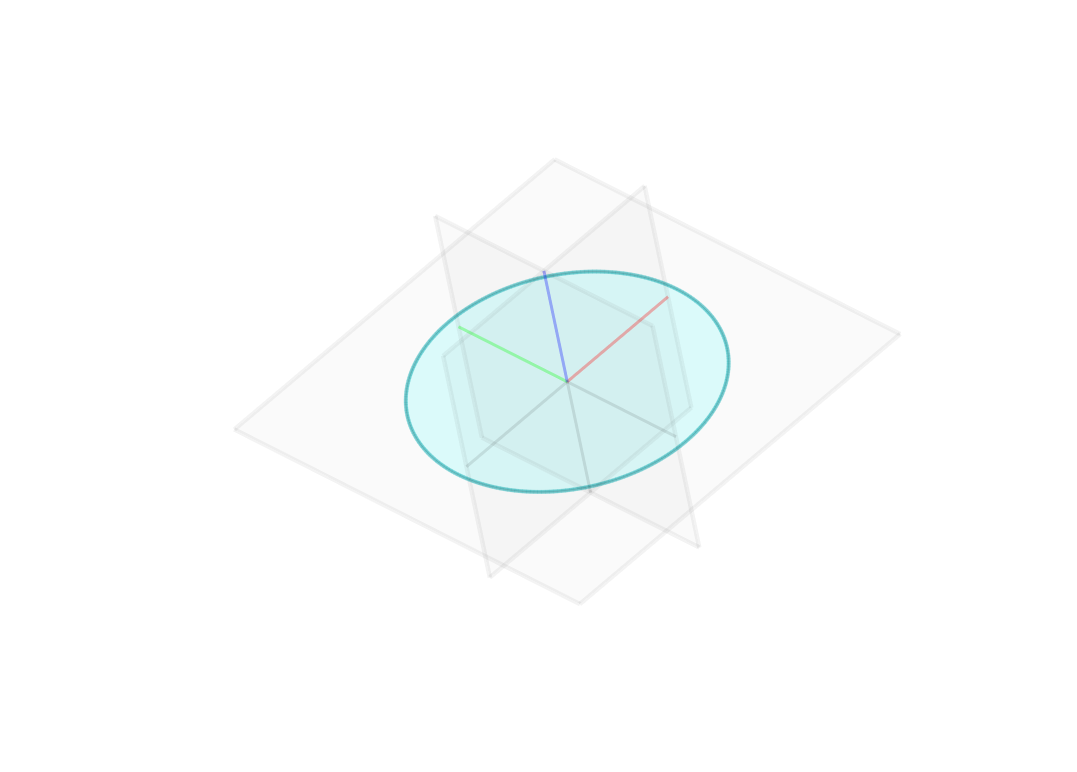

Плоскости создаются с помощью контекстного меню (при нажатии правой или левой кнопки мыши на поверхности или плоскости). Его содержимое меняется в зависимости от выбранного элемента.

Затем необходимо нажать на кнопку Эскиз.

Методы определения плоскости описаны в другой главе. Подробнее

Рядом с каждым эскизом в дереве построения находится переключатель видимости, который позволяет показывать или скрывать эскиз в 3D-режиме.

Если контур является замкнутым, система выделяет его, сигнализируя о том, что можно выполнить булеву операцию.

Если контур не выделяется для выдавливания, проверьте:

• видимость эскиза в дереве построения
• замкнутость контура

Кривые. Они представляют собой пространственные кривые (спираль, сплайн). Подробнее

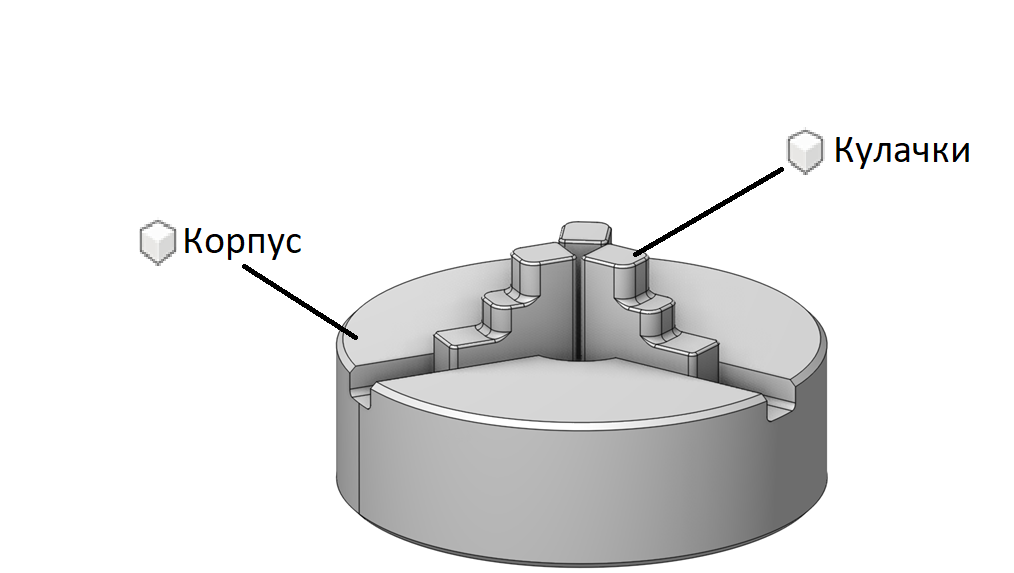

Детали. Конструкция может состоять из нескольких деталей (по умолчанию — одна). Это позволяет создавать сборки из отдельных деталей. Это необходимо для создания сборок (например, трёхкулачковый патрон состоит из кулачков и корпуса). Подробнее

Нажмите здесь, чтобы развернуть..

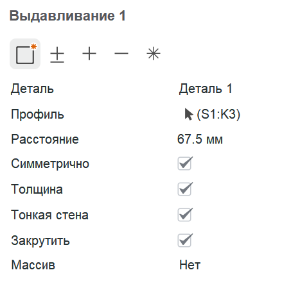

Кнопка Создать деталь расположена на панели Свойства элемента при выполнении команды Выдавливание.

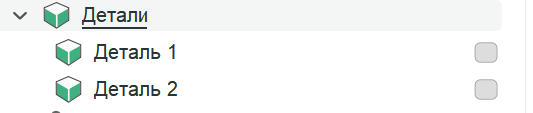

Чтобы в дереве появились две детали, нужно создать как минимум два эскиза и выполнить операцию Выдавливания для каждого из них.

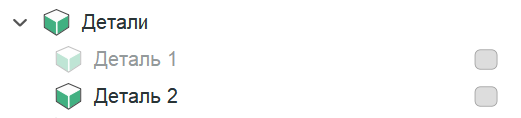

Видимость детали управляется с помощью щелчка по её значку (иконке) в дереве построения.

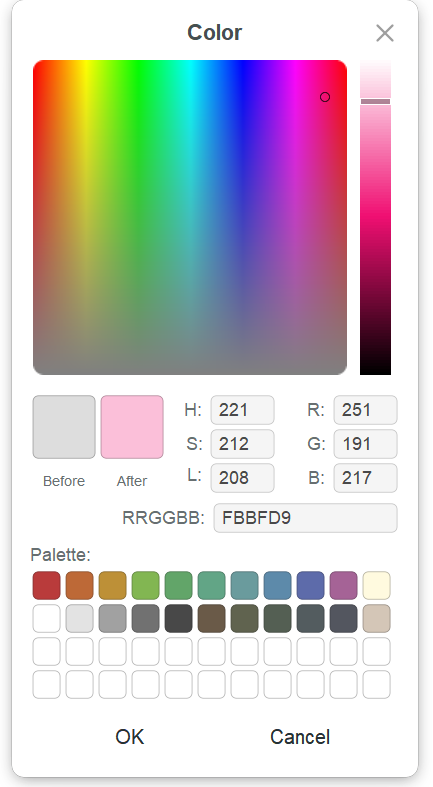

Вы также можете изменить цвет модели.

Построения. Содержит различные элементы (эскизы, операции выдавливания и другие).

Панель инструментов.

Это панель инструментов для 2D (Подробнее) или 3D (Подробнее) режима. Содержимое панели инструментов меняется в зависимости от выбранного режима.

Свойство элементов.

Эта панель позволяет изменять свойства элементов.

Панель видимости.

Эта панель позволяет управлять видимостью различных элементов (таких как станок, плоскости, эскизы и другие).

Нажмите здесь, чтобы развернуть..

Показать 3D-модель. Определяет видимость 3D-моделей, не участвующих в проектировании модели.

Показать станок. Определяет видимость модели оборудования.

Плоскости. Определяет видимость всех плоскостей.

Эскизы. Определяет видимость всех эскизов.

Плоскость пола. Определяет видимость пола.

Плоскость сечения. Включает (или отключает) специальный режим отображения внутренней структуры объекта. Подробнее

Ребра. Позволяет выбирать кромки модели.

Построения. Позволяет выбирать элементы модели.

Размеры. Определяет видимость всех размеров.

Увеличить шрифт PMI. Увеличивает размер размеров.

Уменьшить шрифт PMI. Уменьшает размер размеров.

Графическое окно.

Это главное окно, в котором отображается чертёж, модель или сборка.
