Точечная сварка

Операция может быть использована для Прихваточной и Точечной контактной сварки.

Рабочее задание

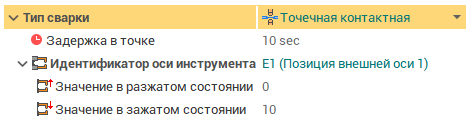

Во вкладке Стратегия выбирается нужный тип сварки:

Прихваточная
Точечная контактная

Для обоих типов рабочее задание аналогична.

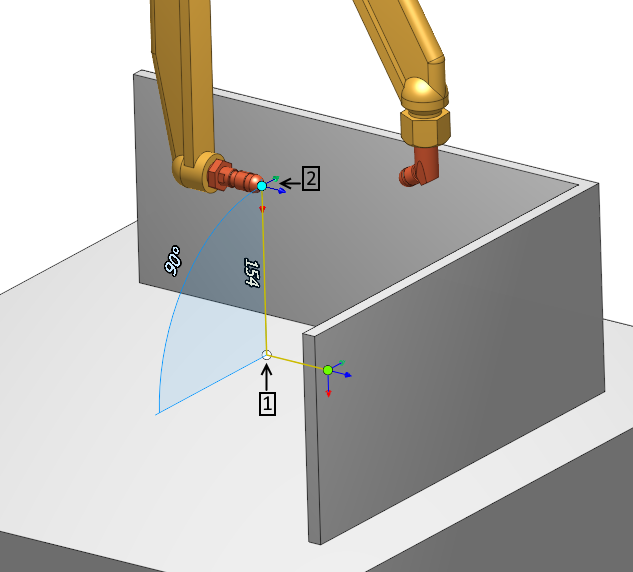

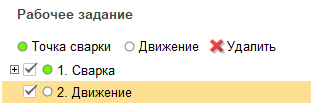

Рабочее задание состоит из 2 точек:

1. Точка сварки
2. Точка движения

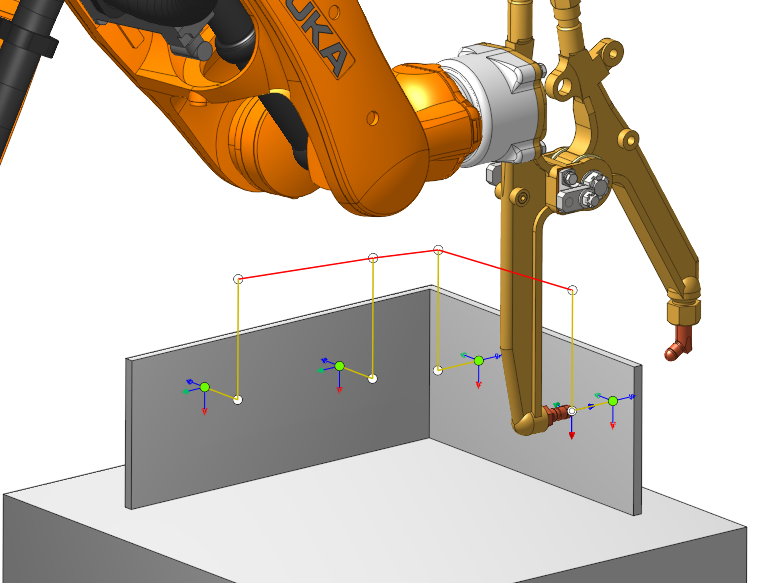

С помощью этих точек строится цепочка траектории:

Перемещение точек

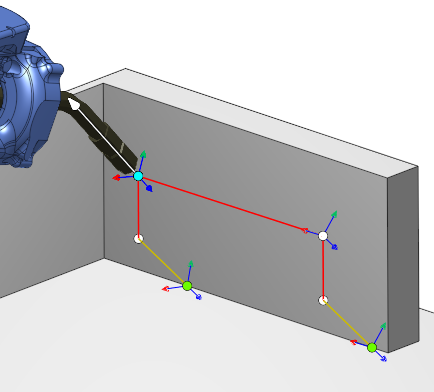

Точки можно перемещать перетаскиванием.

Точки могут прикрепляться к поверхностям , кривым и сплайнам , ребрам, вершинам. Ось инструмента автоматически поворачивается при прикреплении.

Точки Движения легче перемещать используя Умные привязки :

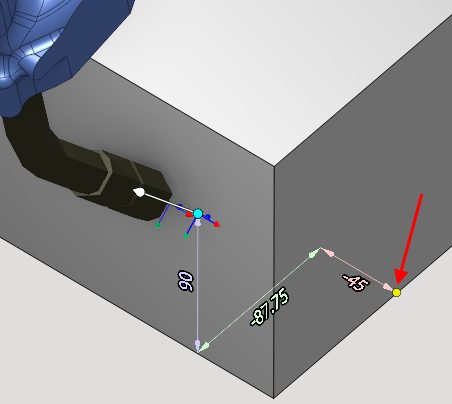

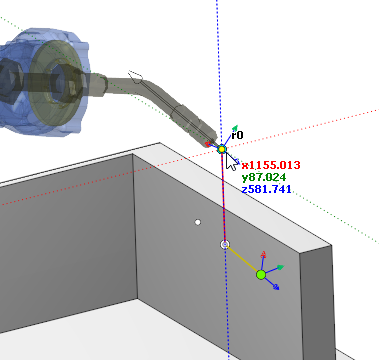

Положение точки также может быть указано как смещение из вспомогательной желтой точки.

Для этого сначала выберите желтую точку:

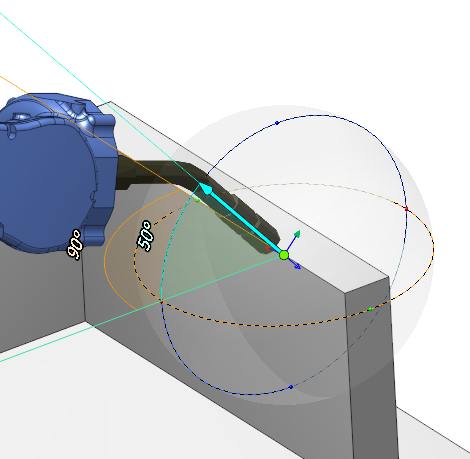

Вы так же можете повернуть ось инструмента, перетаскивая визуальный вектор:

Параметры Точки

Точки содержат следующие параметры:

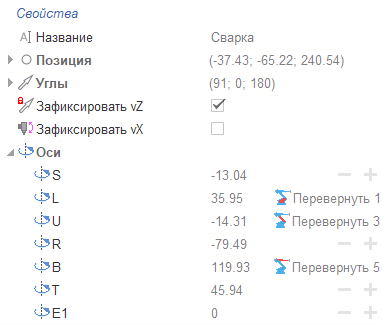

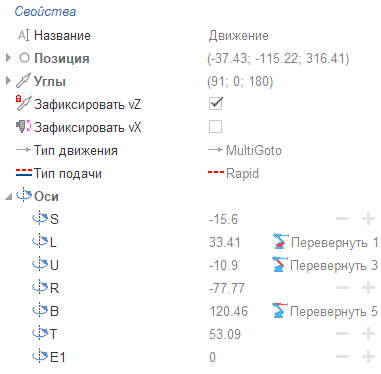

Точка сварки	Точка движения

Название- Название точки

Позиция - Координаты точки.

Углы- Углы наклона оси инструмента в точке

Зафиксировать vZ - Если включен, то вектор точки не меняет свой наклон при перетаскивании точки.

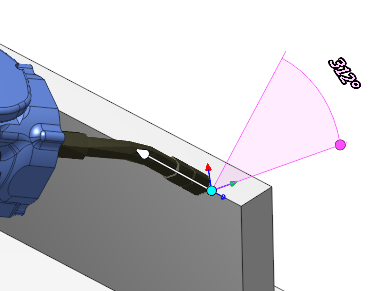

Зафиксировать vX - Включает режим редактирования 6 оси:

Тип движения - устанавливает каким способом перейти к точке:

• MultiGoto - Многокоординатные перемещения
• PhysicGoto - Перемещение в физических осях станка
• Avoid collisions - Движение предотвращая столкновения

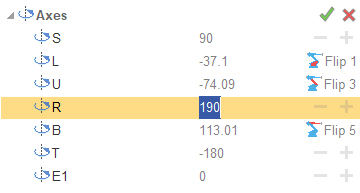

Оси - Значения осей машины в текущей точке.

При изменении значения оси появляются две кнопки:

- Перемещает точку к кончику машины

- Возвращает предыдущие значения

- 360/+360

Flip - вывернуть соответствующую ось машины

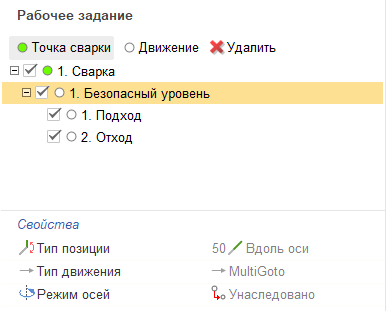

Вспомогательные точки

Точка Сварки содержит дополнительные вспомогательные точки:

1. Безопасный уровень
2. Подход
3. Отход
