Радиальный размер

Для построения радиального размера надо указать существующую окружность или дугу и точку начала текста. Значение размера будет определено автоматически. В инспекторе задаются значения верхнего и нижнего отклонений, текст перед и после значения размера и шрифт текста.

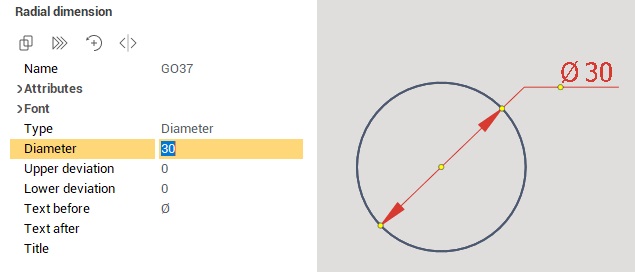

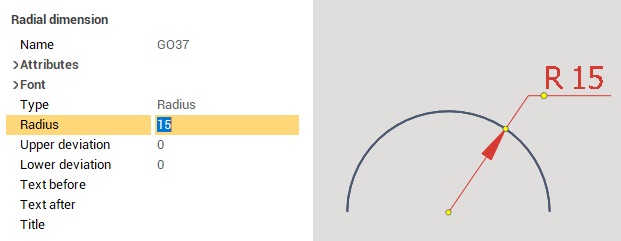

При образмеривании окружности по умолчанию будет построен размер типа Диаметр, как на картинке выше. При образмеривании дуги по умолчанию будет построен размер типа Радиус:

В любой момент можно переключить тип в одноименном поле.

Так же, как и в случае с линейным размером, система определит связь этих объектов и при дальнейшем редактировании одного из них будет изменяться и другой.
