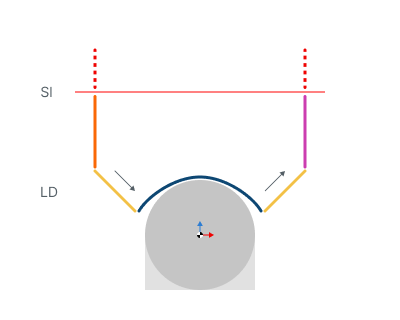

Подходы для операций 3D/5D продвинутые

Sl - Безопасный уровень

LD - Подходы

Область применения:

Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием специфической подачи.

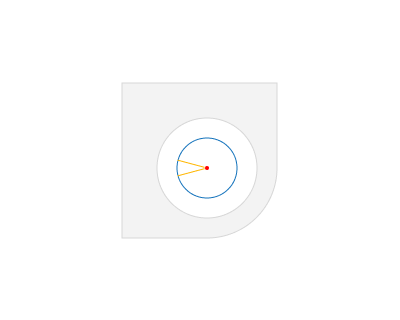

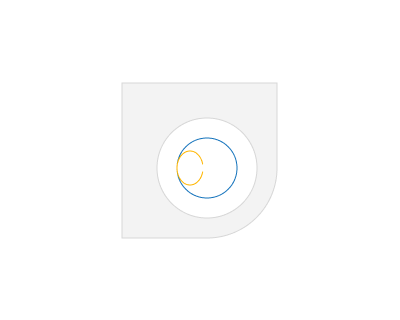

Подход от центра отверстия (доступен для операции фаски).

Нажмите здесь, чтобы развернуть..

Вкл: Подход формируется от центра отверстия.

Выкл: Подход формируется согласно правилу Ввод/вывод для замкнутых кривых или Ввод/вывод для открытых кривых.

Подход.

Нажмите здесь, чтобы развернуть..

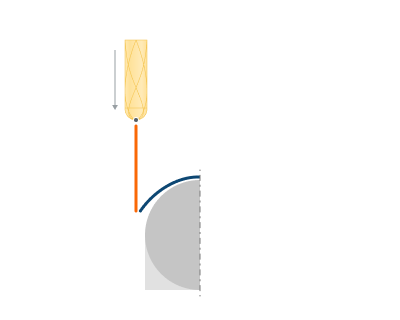

Выкл. Траектория подхода и отхода не генерируется

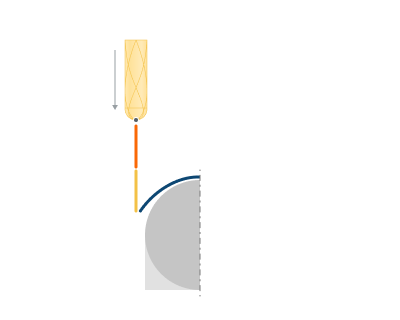

По нормали. Подход выполняется вдоль оси инструмента до первой точки рабочего хода.

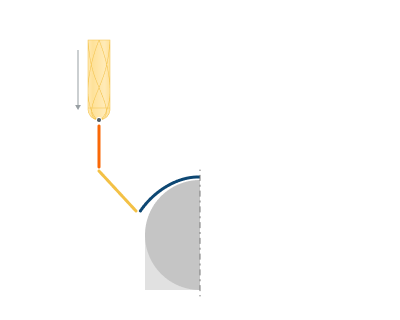

По нормали к поверхности. Подход выполняется по нормали к поверхности в первой точке рабочего хода.

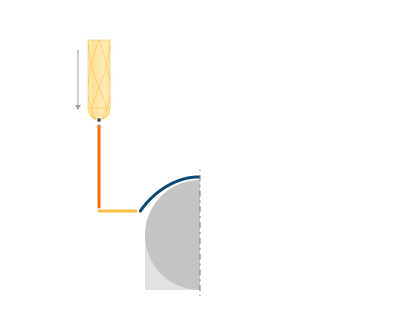

Горизонтальная нормаль. Подвод выполняется перпендикулярно оси инструмента до первой точки рабочего хода

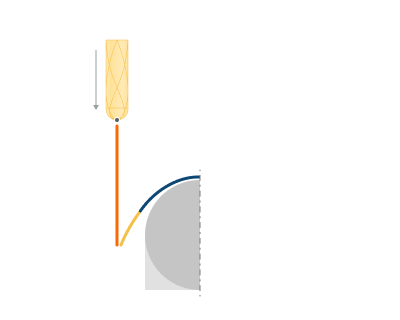

По касательной. Подвод осуществляется по касательной к траектории рабочего хода в первой точке обработки.

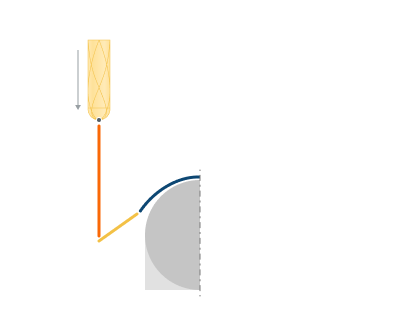

Под углом к касательной. Подвод осуществляется под углом к касательной к траектории рабочего хода в первой точке рабочего хода.

По верт. дуге. Система добавляет дугу к первой точке кривой, используя заданный радиус. Дуга лежит в вертикальной плоскости и касается первой точки рабочего хода траектории, примененной к контуру. Угол кривой определяется пользователем. Погружение инструмента выполняется на вертикальном конце дуги, затем инструмент перемещается вдоль дуги и далее на рабочий проход.

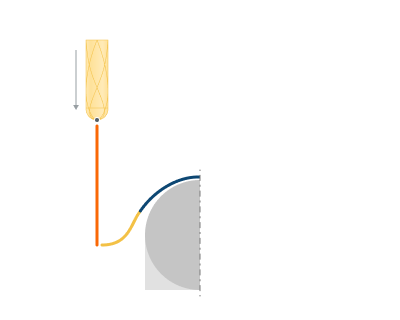

Дуга по нормали. Система добавляет дугу к первой точке кривой, используя заданный радиус. Дуга лежит в вертикальной плоскости и касается первой точки рабочего хода траектории, примененной к контуру. Угол кривой рассчитывается так, чтобы касательная на другой стороне дуги была вертикальной. Погружение инструмента выполняется на вертикальном конце дуги, затем перемещается вдоль дуги и далее на рабочий проход.

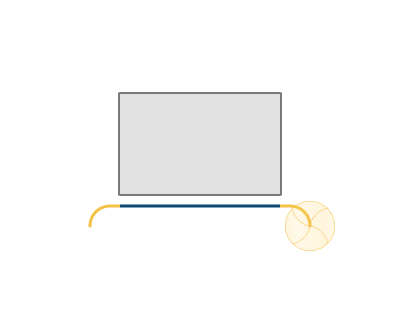

Горизонтальная дуга. Используется при построении траектории в горизонтальном направлении. Система добавляет дугу, касательную к траектории рабочего прохода, под заданным углом, с углом в горизонтальной плоскости.

В зависимости от Подхода становится возможным управление дополнительными параметрами:

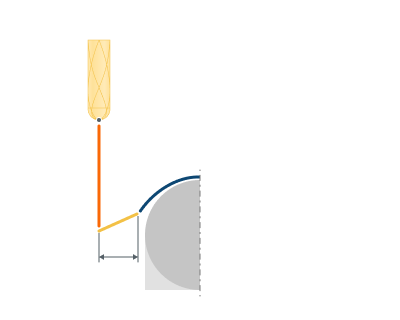

Длина (Радиус). Изменяет длину.

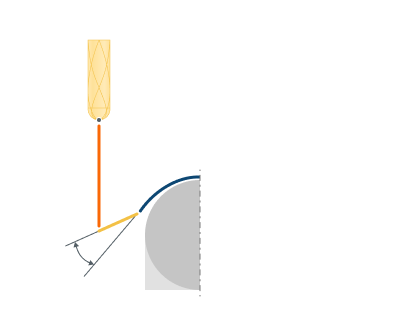

Угол. Изменяет вертикальный угол.

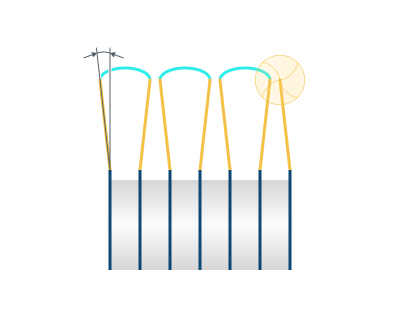

Угол в плане. Изменяет горизонтальный угол.

Отход.

Нажмите здесь, чтобы развернуть..

Как подход. Отход строится так же, как подход, без отдельных настроек размера отхода.

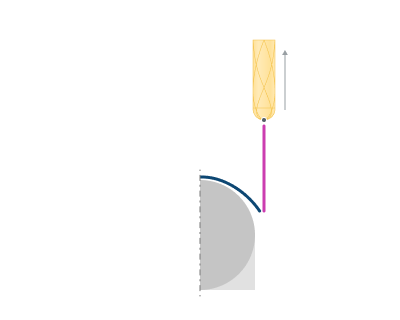

Выкл. Траектория отхода не генерируется

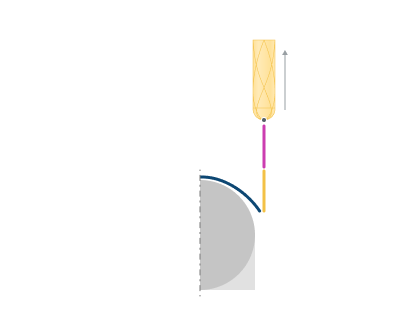

По нормали. Отход производится вдоль оси инструмента от последней точки рабочего хода

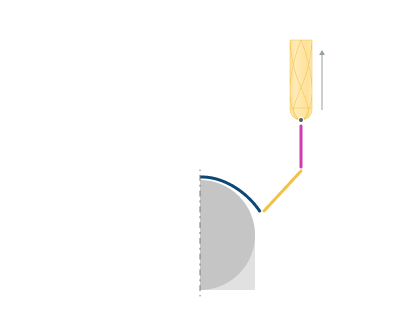

По нормали к поверхности. Отход осуществляется по нормали к поверхности от последней точки рабочего хода.

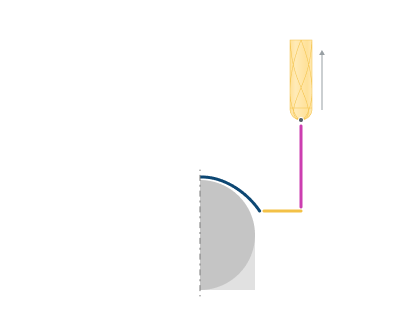

Горизонтальная нормаль. Отход осуществляется перпендикулярно оси инструмента от последней точки рабочего хода

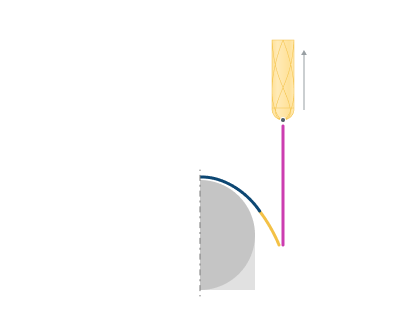

По касательной. Отход по касательной к траектории рабочего хода от последней точки рабочего хода

Под углом к касательной. Отход осуществляется под углом к касательной к траектории рабочего хода от последней точки рабочего хода.

По верт. дуге. Отход выполняется в обратном порядке, аналогично подходу По вертикальной дуге.

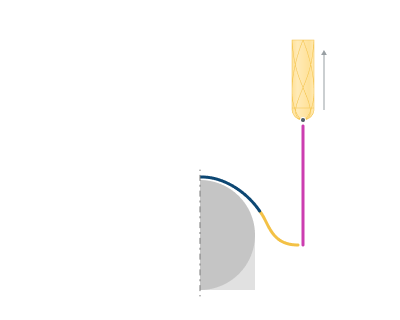

Дуга по нормали. Отход выполняется в обратном порядке подходу по Дуге по нормали.

Горизонтальная дуга. Используется при построении траектории в горизонтальном направлении. Система добавляет дугу, касательную к траектории рабочего прохода, под заданным углом, с углом в горизонтальной плоскости.

В зависимости от Отход становится возможным управление дополнительными параметрами:

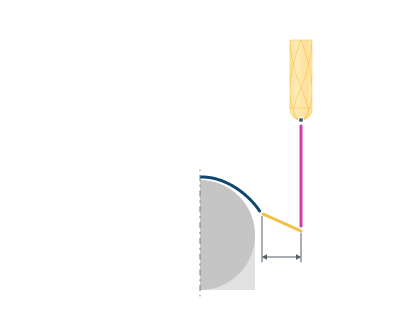

Длина (Радиус). Изменяет длину.

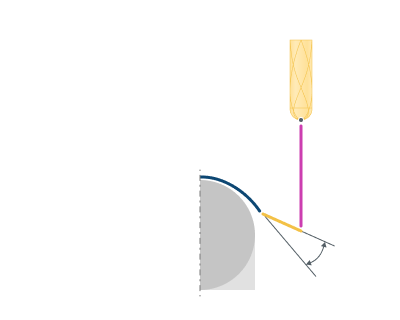

Угол. Изменяет вертикальный угол.

Угол в плане. Изменяет горизонтальный угол.

Исп. подходы при коротких переходах.

Вкл: При включении подходы добавляются ко всем переходам, включая короткие.

Выкл: При выкл. подходы добавляются только к длинным переходам и к переходам захода/выхода.
