Отрезок

Отрезок строится по двум точкам и имеет точку, лежащую на отрезке, и разделяющую его пополам. Построение отрезка осуществляется заданием координат конечных точек отрезка в Инспекторе свойств. Так же, с помощью мыши, можно переместить отрезок за точку его середины, не изменяя при этом его длину и угол поворота. При захвате курсором конечных точек отрезка возможно динамическое изменение его длины и угла поворота, при нажатой клавише [Shift] – перемещение отрезка без изменения его длины и угла. Двойной клик по дуге или окружности создаст осевые линии для дуги или окружности.

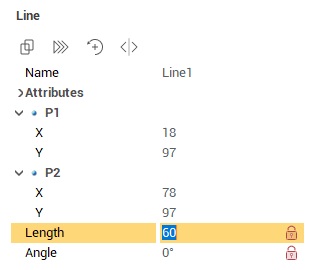

Параметры отрезка в окне Инспектор свойств:

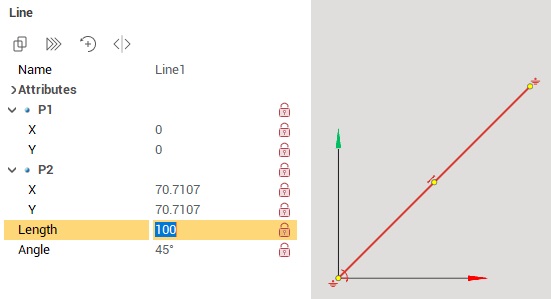

При редактировании отрезка все эти параметры можно зафиксировать нажав символ «замка» в инспекторе, либо соответствующий значок на самом отрезке.

При построении и редактировании отрезка есть возможность воспользоваться помощью направляющих линий. По умолчанию предлагаются направляющие под углами 0°, 45°, 90° и, при редактировании, под углом, под которым отрезок ранее был создан.

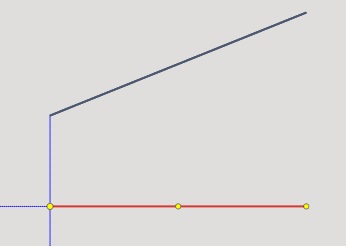

Кроме того, можно создать направляющие, задержав курсор над точкой на ранее созданном объекте:

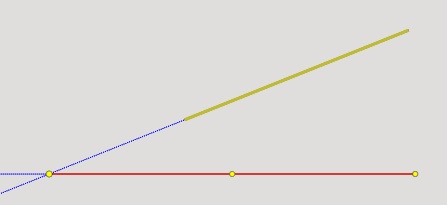

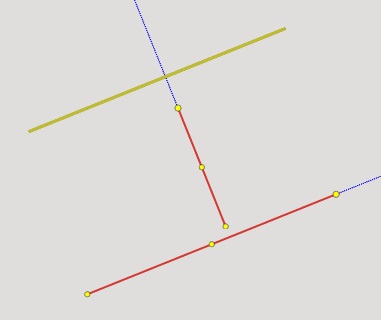

Если при построении отрезка нажать клавишу [Ctrl] и задержать курсор над ранее созданным отрезком, то дополнительно будут предложены перпендикулярные и параллельные направляющие к этому отрезку, а так же линия, являющаяся продолжением отрезка.

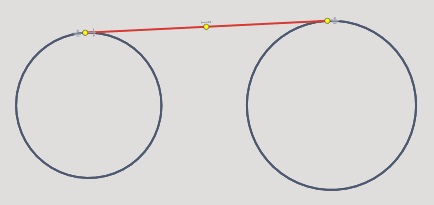

Если же была указана дуга или окружность с нажатой клавишей [Ctrl], то будет построен отрезок, касательный, к данной дуге/окружности. Это относится и к первой, и ко второй точке отрезка.
