Обработка фасок

Область применения:

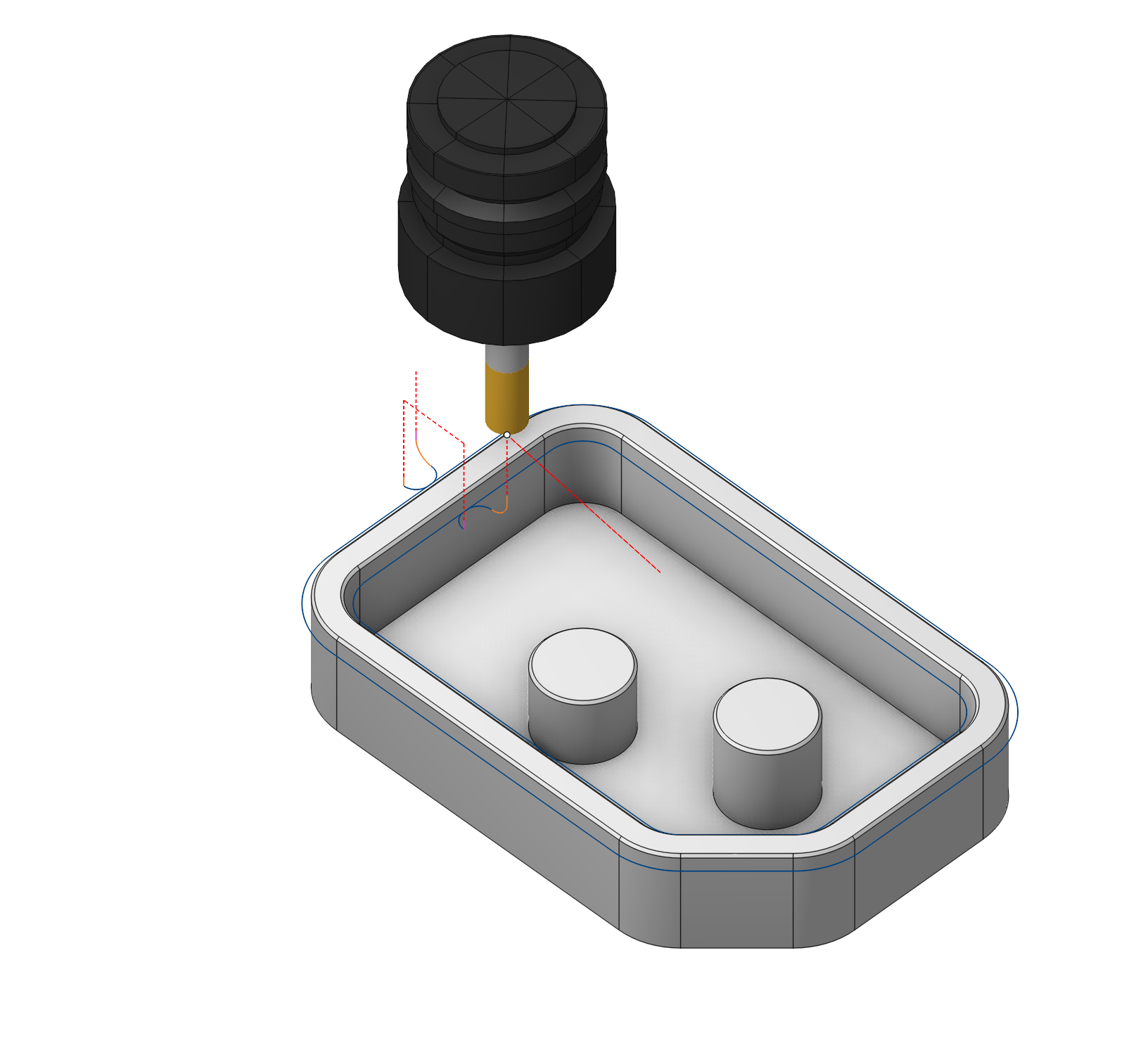

В ходе операции создается траектория для снятия фаски с использованием цилиндрических концевых, конических и сферических фрез. Чаще всего его используют на последнем этапе для формирования фасок и скруглений, указанных в 3D-модели, для притупления острых кромок или удаления заусенцев по краям детали.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Подробнее

Рабочее задание:

Добавить острое ребро. Эта функция позволяет создавать траекторию удаления фаски на основе кромок 3D-модели. При выборе поверхности вместо кромок в Рабочем задании мгновенно добавляются все острые кромки поверхности.

Добавить поверхность. Эта функция позволяет обрабатывать существующие фаски в 3D-модели путем выбора поверхностей, спроектированных как фаски.

Распознать. Данная функция позволяет автоматически распознавать и добавлять фаски в рабочее задание. Система классифицирует распознанные элементы на четыре типа: острые кромки, фаски CAD, скругления и фаски отверстий.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия.

Это набор параметров, определяющих геометрические особенности процесса обработки.

Нажмите здесь, чтобы развернуть..

Глубина фаски. Определяет глубину притупления острых кромок. Если обрабатывается «Фаска CAD», инструмент следует за поверхностью фаски.

Наклонять инструмент. Данный параметр позволяет наклонить инструмент для снятия фаски боковой кромкой инструмента

Инвертировать направление оси инстр. Данный параметр позволяет изменить направление вектора оси инструмента на противоположное. Такой же цели можно достичь, изменив сторону нажатием на стрелку направления в графическом окне. В этом случае направление оси инструмента меняется для каждой кривой в отдельности

Точка контакта инструмента. Это точка на инструменте, которой он должен преимущественно касаться геометрических элементов, указанных в *Рабочем задании* операции. Точка контакта задается расстоянием от вершины инструмента. Также его можно изменить в интерактивном режиме в графическом окне.

Перебег. Позволяет удлинять траекторию в замкнутых фасках чтобы не оставалось заусенцев на стыке

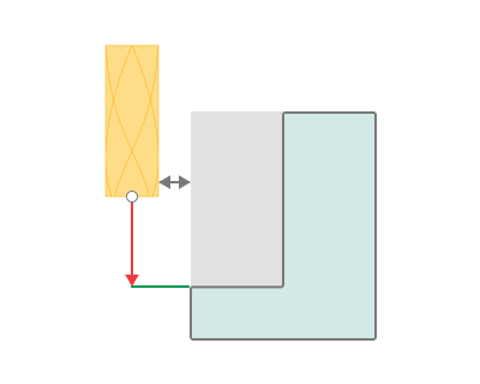

Безопасное расстояние. Минимально допустимое расстояние от нерабочей части инструмента до детали, для предотвращения нерабочего касания элементов детали и инструмента. Имеет значение при снятии фасок в углублениях, карманах и т.п.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновая послойная операция. Подробнее

Нажмите здесь, чтобы развернуть..

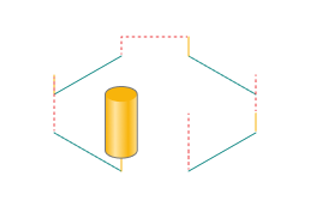

Направление кривой. Направление подачи фрезы совпадает с направлением вектора Рабочего задания.

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

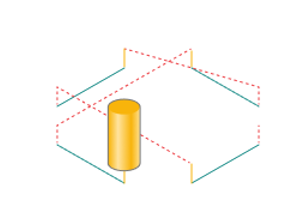

Минимизация холостых ходов. Порядок обработки профилей отсортирован так, чтобы минимизировать холостые движения.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
