Редактирование токарного инструмента

При выборе токарного инструмента в окне Инструменты в нижней части окна отображается панель с его свойствами, показанная на рисунке выше.

Свойства на панели разбиты на несколько вкладок.

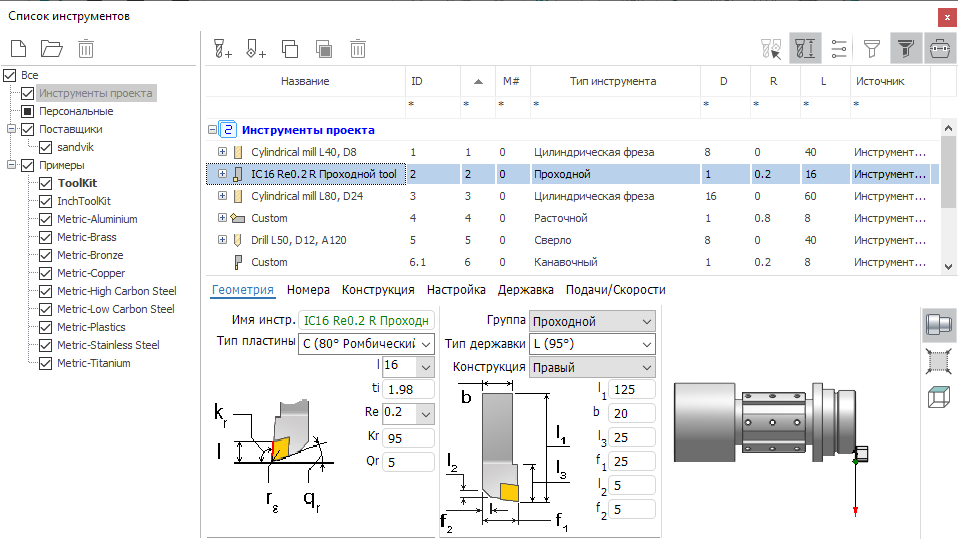

На закладке Геометрия отображаются основные геометрические размеры пластины и державки, а также тип пластины, тип державки, имя инструмента. Состав свойств меняется в зависимости от выбранных типов.

На левой панели представлены все основные параметры, которые относятся к пластине: тип, геометрические параметры с учетом особенностей каждой группы пластин. Совместимые с державкой пластины обозначены черным цветом, а не совместимые – серым цветом. При выборе типа пластины, который не совместим с текущей державкой автоматически будет подобрана совместимая державка. Для того, чтобы задать пластину произвольного типа необходимо выбрать тип пластины Произвольный. Такая пластина совместима с любой державкой.

На правой панели представлены все основные параметры, относящиеся к державке: тип, геометрические параметры с учетом группы, направление. Также как и в пластинах несовместимые типы рисуются серым.

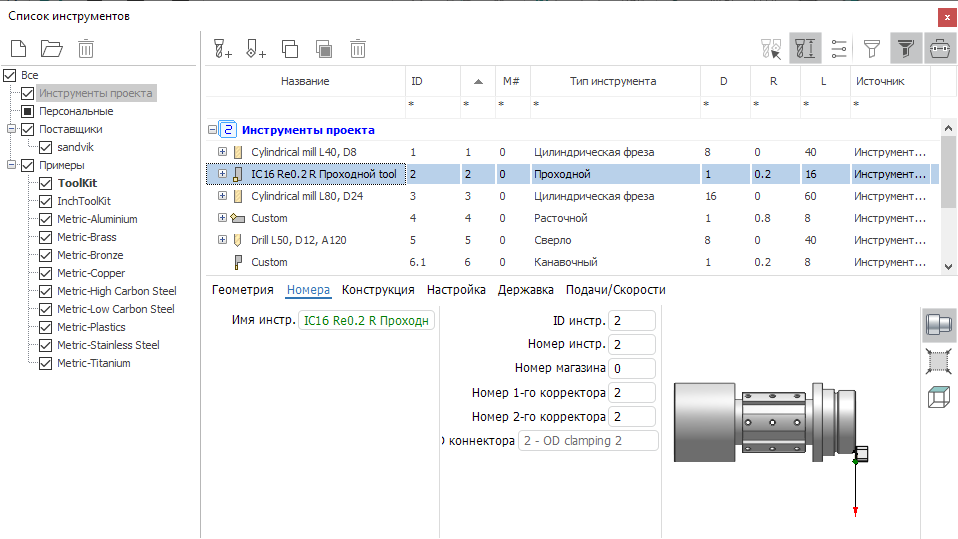

На страницу Номера вынесены свойства-идентификаторы инструмента.

• ID - уникальный идентификатор инструмента не зависящий от его расположения на станке.
• Номер инструмента - номер инструмента на станке. Обычно соответствует номеру позиции в которую закреплен инструмент на станке. Может меняться автоматически на револьверных станках при смене коннектора станка (позиции револьвера) в инспекторе свойств.
• Номер магазина инструмента используется в случае если на станке имеется более одного магазина.
• Номера корректоров - номера записи, соответствующей инструменту, в таблице корректоров инструмента в стойке станка.

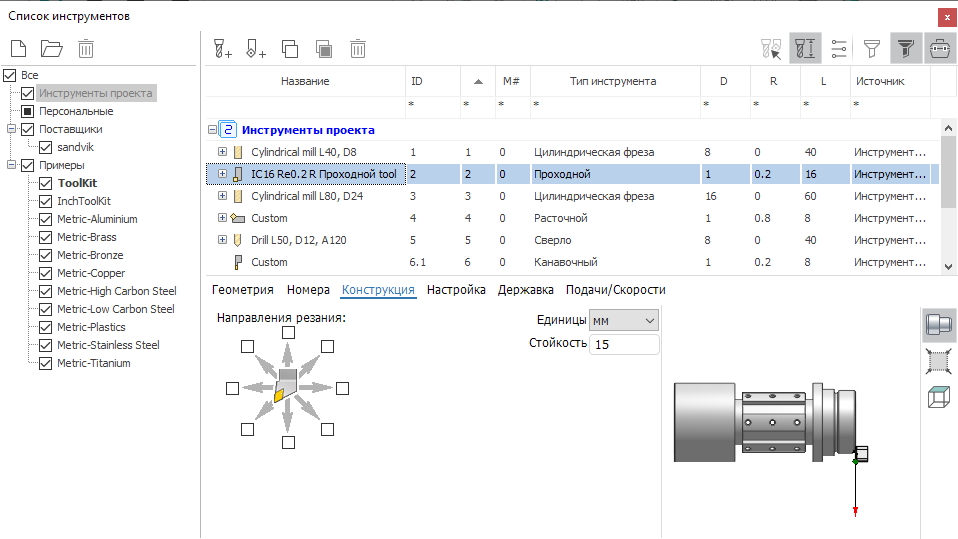

На страницу Конструкция вынесены следующие параметры.

• Допустимые направления резания.
• Единицы измерения инструмента (мм или дюйм).
• Стойкость инструмента в минутах.

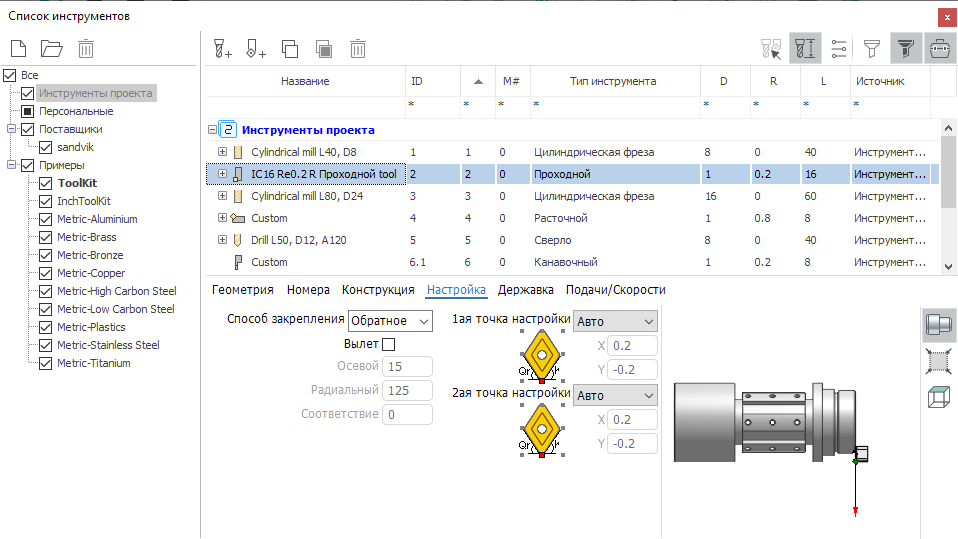

Закладка Настройка содержит такие параметры.

• Способ закрепления инструмента в блоке револьвера - прямой или обратный
• Вылет инструмента - расстояния от точки закрепления инструмента в шпинделе до кончика инструмента. Если галочка выключена, то вылет рассчитывается автоматически по габаритам инструмента.
• Точка настройки - точка на инструменте, перемещение которой относительно нуля детали и задает управляющая программа.
• Вторая настроечная точка - используется с некоторыми типами инструментов чтобы обеспечить независимость УП от размера инструмента.

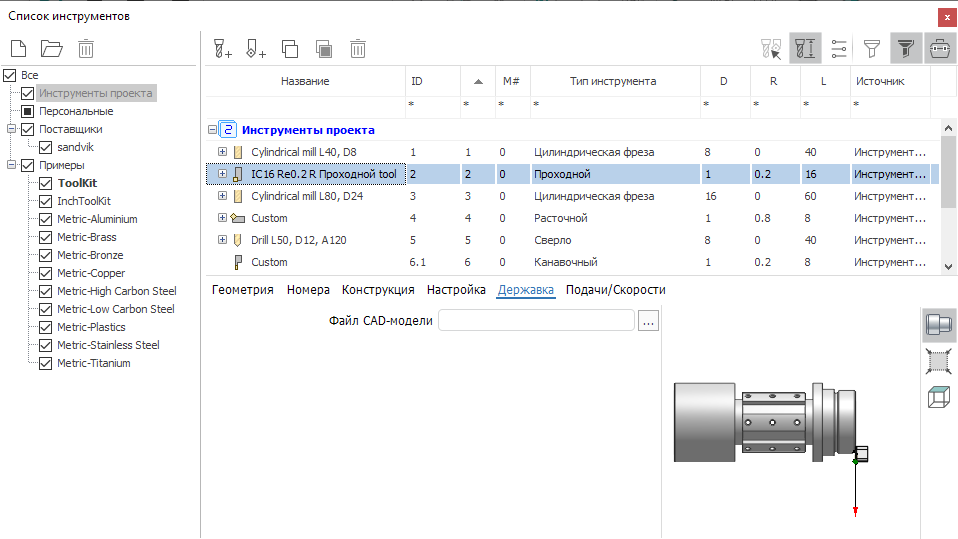

Страница Державка позволяет задать имя файла CAD-модели. По кнопке открывается стандартное окно выбора файла. Можно указывать файлы в формате *.stl и *.osd. Задает 3D модель державки для визуализации и контроля столкновений при моделировании.

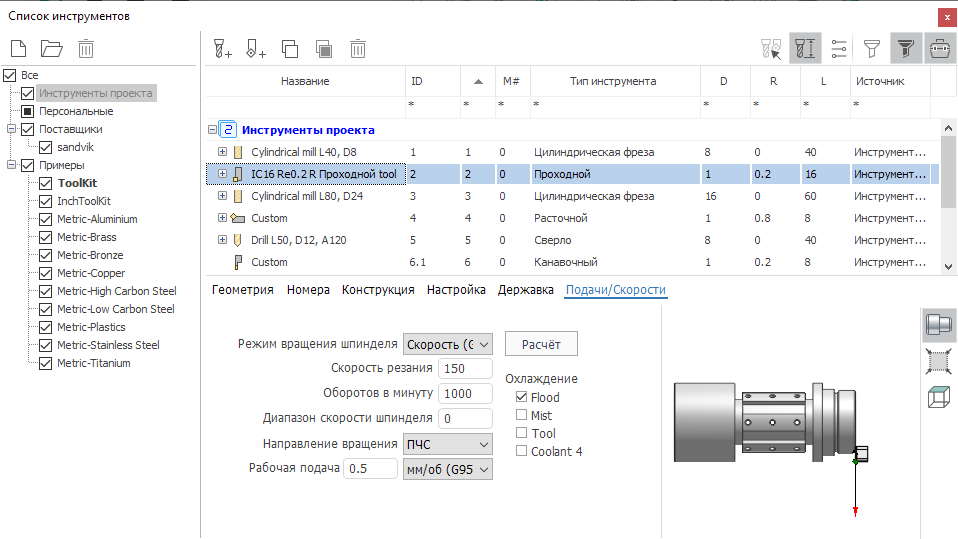

На закладке Подачи/Скорости можно редактировать такие параметры как

• Режим вращения шпинделя: постоянные обороты или постоянная скорость резания.
• Скорость резания.
• Обороты шпинделя.
• Диапазон скоростей шпинделя.
• Направление вращения шпинделя.
• Величина и размерность рабочей подачи.
• Включаемые трубопроводы охлаждения.
