Распиловка диском 6D

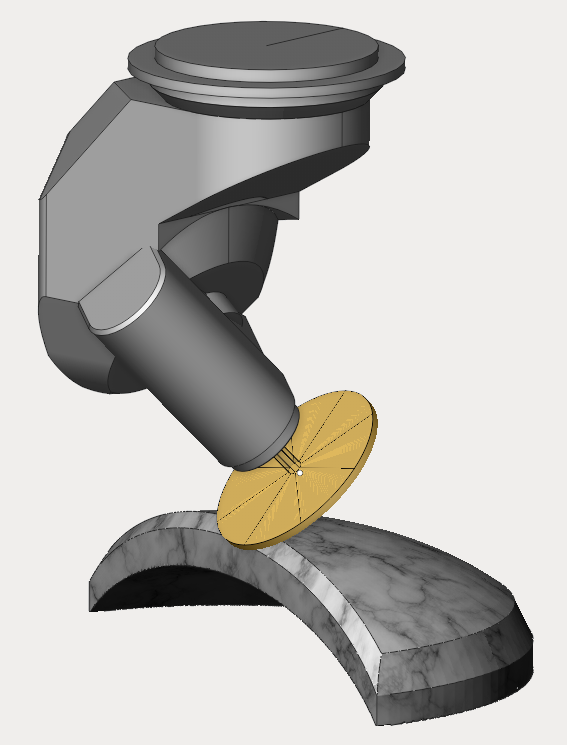

Операция «6D Пиление» предназначена для распиловки как плоских, так и объемных деталей.

Интерфейс задания параметров и зон обработки схож с операцией 5D контур.

В рабочем задании определяются контура или ребра на 3D модели, вдоль которых будет строиться траектория перемещения диска. Для этого в графическом окне выбираются контура или ребра и добавляются в рабочее задание нажатием соответствующей кнопки, определяющей тип выбранного объекта - «Ребро/Кривая», «5D Кривая», «Кривая наклона». Так как ребро может принадлежать двум смежным поверхностям, после его (ребра) определения в рабочее задание, следует уточнить, обработка какой из поверхностей будет производиться. Для этого в графическом окне кликнув левой кнопкой мыши на ребро можно менять поверхности, которым принадлежит ребро.

При открытой вкладке «Рабочее задание» и заданных элементах также можно интерактивно выбрать направление движения инструмента кликнув левой кнопкой мыши в графическом окне по стрелкам на кривых.

Помимо этого в инспекторе свойств задаются следующие параметры.

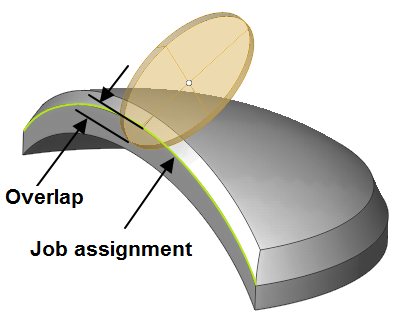

• Перебеги (overlap). Параметр отвечающий за выход пилы ниже уровня, определяемого рабочим заданием (ребром/кривой).

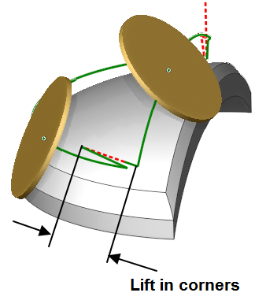

• Отводы в углах. Параметр позволяет задавать расстояние по высоте, на котором будет происходить разворот инструмента при смене сторон обрабатываемого угла.

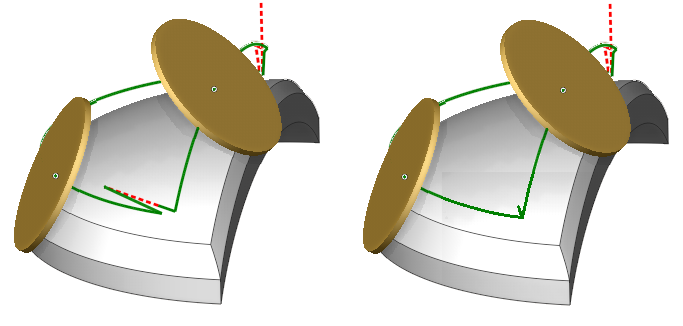

• Острые углы определяющий пределы значения угла, который считать острым и при обработке которого необходимо использовать отвод инструмента. На иллюстрации обход угла (в первом случае значение острого угла установлено меньше 90 градусов, во втором — больше).

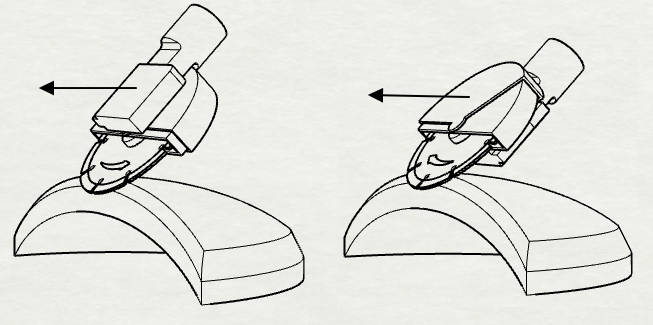

• Режим пиления. Задается тип пиления - попутное, встречное, задней/передней стороной. Попутное/встречное - обеспечивает соответствующий режим резания, При смене направления контура, пила развернется и будет касаться детали противоположной стенкой. Задней/передней стороной - пила всегда касается детали указанной стороной пилы, вне зависимости от направления контура.

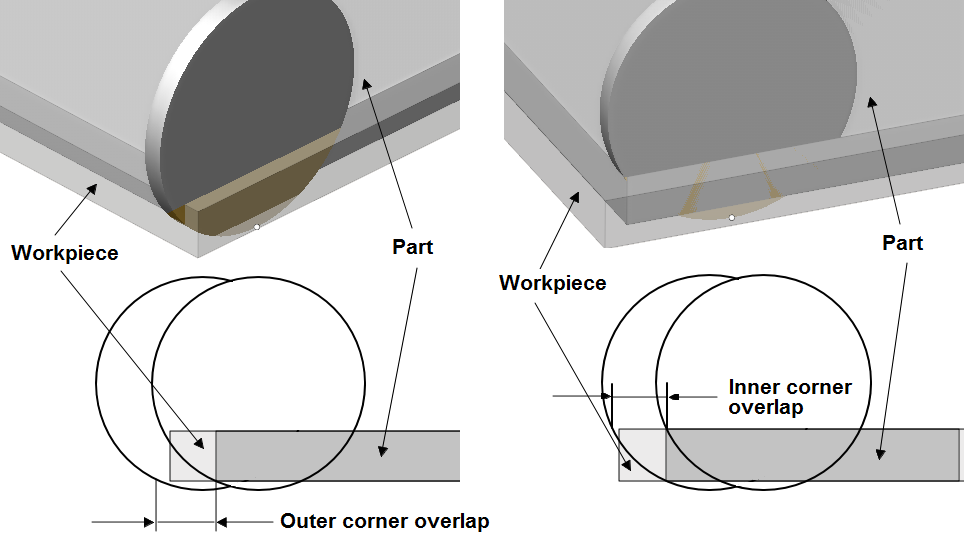

• Перебеги в углах (+/-). Параметры, определяющие величину перебега для наружных и внутренних углов. Соответственно Перебег в наружных углах (Outer corner overlap) – для внешних, Перебег во внутренних углах (Inner corner overlap) – для внутренних.

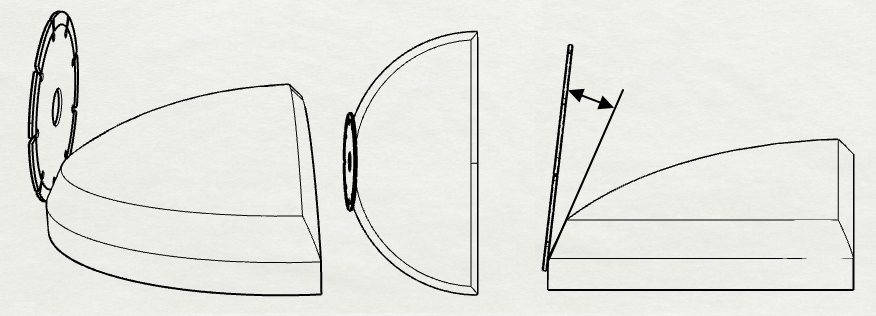

• Угол отклонения. Параметры, определяющие величину угла отклонения боковой поверхности пилы от обрабатываемой поверхности.

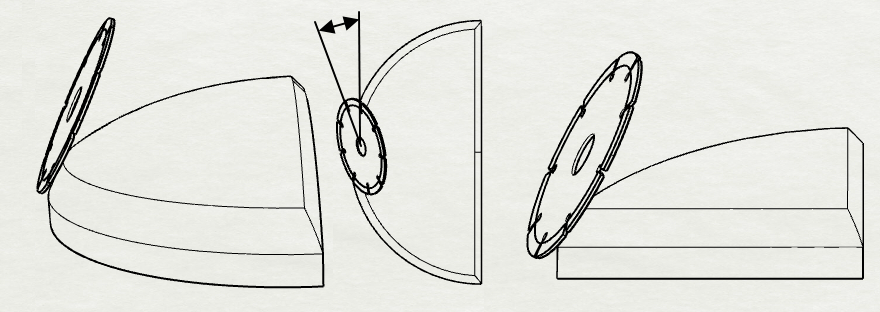

• Угол опережения. Параметры, определяющие величину угла отклонения плоскости пилы от касательной к рабочему контуру в каждой точке траектории.
