СПРУТКАМ 20 — руководство пользователя
  • СПРУТКАМ 20 — руководство пользователя
v20.1.7
Результаты поиска

    Показать / скрыть содержание
    • Введение
      • Системные требования
      • Базовые конфигурации CAM системы
      • Комплект поставки
      • Установка и запуск системы
      • Набор файлов системы
      • Техническая поддержка
    • Коротко о главном
      • Идеология СПРУТКАМ
      • Рекомендации по быстрому освоению системы
      • Что нового в СПРУТКАМ 20
    • Общие сведения
      • Домашняя страница
        • Библиотека проектов
      • Главное окно системы
        • Панель инструментов приложения
          • Умные привязки
          • Измерения и анализ
          • Автосохранения и точки восстановления проекта
          • Библиотека проектов
          • Файл наладки (шаблон проекта)
          • Ассистент ИИ
          • Информация о версии
        • Графическое окно и управление визуализацией
          • Установка стандартного вектора взгляда
          • Режим выбора объектов
          • Выбор фрагмента для увеличения
          • Динамическая установка вектора взгляда
          • Динамическое смещение изображения
          • Динамическое изменение масштаба визуализации
          • Показать все
          • Отменить последний вид
          • Восстановить последний вид
          • Плоскость сечения
          • Режим вращения
          • Визуальные манипуляторы
          • Интерактивная линейка линейной оси
        • Режимы работы
        • Фильтр выбора объектов
        • Панель управления видимостью объектов
        • Геометрические системы координат
          • Создание системы координат при помощи диалогового окна
          • Интеллектуальное создание систем координат
          • Интерактивное создание системы координат по начальной точке и двум направляющим векторам
          • Интерактивное создание системы координат по текущей плоскости визуализации
          • Изменение параметров существующей системы координат
        • Управление положением осей станка
          • Интерактивное управления станком
        • График осей станка
        • Проверка возможности обработки инструментом
        • Кнопка дополнительных утилит на главной панели
          • Окно для настройки внешних утилит
        • Кнопка помощи на главной панели
        • Индикатор процесса
        • Уведомления о событиях приложения
        • Мультипроектность
      • Окно системных установок
        • Вкладка<Пути>
        • Вкладка<Единицы измерения>
        • Вкладка<Визуализация>
        • Вкладка <Цвета>
        • Вкладка <Импорт>
        • Вкладка <Дополнительные>
        • Вкладка <Технология>
        • Вкладка <Онлайн функции>
        • Вкладка Расширения
        • Вкладка <PLM соединения>
      • Используемые файлы обмена данными
        • Файлы проектов
        • Импортируемые файлы
        • Экспорт объектов в DXF
        • Файлы настройки постпроцессора
        • Файлы управляющих программ
        • Файлы настройки интерпретатора
        • Файлы схемы станка
        • Зашифрованные контейнеры .stfc
        • Файлы наладки
      • Система обновления
      • Менеджер контейнеров
      • Менеджер лицензий
      • Логи системы
    • Подготовка геометрической модели
      • Структура геометрической модели
        • Типы геометрических объектов
          • Поверхности, сетки, кривые и точки
          • Группа
          • Активная группа
          • PMI
        • Окно структуры геометрической модели
        • Выбор объектов
        • Интеллектуальный выбор объектов
        • Редактирование структуры геометрической модели
          • Создание новой группы
          • Обновление структуры геометрической модели
          • Работа с буфером обмена
      • Импорт геометрических объектов
        • Импорт объектов из IGES-файлов
          • Требования к IGES-файлу
          • Типы импортируемых объектов
          • Рекомендации по настройке модуля IGES-экспорта в моделирующей программе
        • Импорт объектов из STEP-файлов
        • Импорт объектов из DXF-файлов
        • Импорт объектов из PostScript-файлов
          • Установка библиотеки GhostScript
        • Импорт объектов из STL-файлов
        • Импорт объектов из PLY-файлов
        • Импорт объектов из AMF-файлов
        • Импорт объектов из VRML-файлов
        • Импорт объектов из 3dm-файлов (Rhinoceros™)
        • Импорт объектов из файлов Parasolid™
        • Импорт объектов из файлов SolidWorks™
        • Импорт объектов из файлов SolidEdge™
        • Импорт объектов из файлов SGM
        • Импорт объектов через дополнения к CAM системе
        • Импорт объектов из 5DC-файлов
        • Дополнения к СПРУТКАМ
          • Мастер дополнений CAM системы
          • Список дополнений к СПРУТКАМ
            • Панель инструментов Autodesk Inventor™ и дополнение для импорта
            • Панель инструментов CADbro™
            • Панель инструментов FreeCAD™ и дополнение для импорта
            • Панель инструментов Alibre Design™ и дополнение для импорта
            • Панель инструментов IronCAD™
            • Панель инструментов КОМПАС™ и дополнение для импорта
            • Панель инструментов NX™ и дополнение для импорта
            • Панель инструментов Rhinoceros™ и дополнение для импорта
            • Панель инструментов SolidEdge™ и дополнение для импорта
            • Панель инструментов SOLIDWORKS™ и дополнение для импорта
            • Панель инструментов SpaceClaim™ и дополнение для импорта
            • Панель инструментов T-Flex™ и дополнение для импорта
            • Панель инструментов ZW3D™ и дополнение для импорта
            • Дополнение для Onshape™
            • Панель инструментов CAXA 3D™
            • Панель инструментов KeyCreator™
            • Панель инструментов SolidCAM™ и дополнение для импорта
          • Ассоциативность дополнений
      • Редактирование геометрической модели
        • Свойства геометрических объектов
          • Закладка <Общие>
          • Закладка <Визуальные>
          • Закладка <Обработка>
          • Закладка <Параметры>
        • Изменение визуальных свойств
        • Удаление
        • Пространственные преобразования
        • Инвертирование нормалей поверхностей
        • Проекция внешних границ
        • Объединение кривых
        • Триангуляция поверхностей
        • Создание надписей
        • Создание сечений
        • Сшивка поверхностей
        • Экспорт 3D Модели
        • Закрытие отверстий
        • Извлечение изолиний
        • Упрощение геометрической модели
        • Работа со сплайнами
        • Продление поверхности
      • Среда двумерных геометрических построений
        • Построение и редактирование элементов
        • Отрезок
        • Дуга
          • Две точки и радиус
          • Центр, начальная точка и угол
          • По трём касаниям
          • Редактирование дуги
        • Окружность
          • Центр и радиус. Редактирование окружности
          • Окружность по трём касаниям
        • Прямоугольник
          • По двум точкам
          • По стороне и высоте
          • По центру и точке
          • Редактирование прямоугольника
        • Контур
          • Построение по элементам
          • По зоне или по границам
          • Редактирование контура
          • Сплайн
          • Спираль Архимеда
          • Контур по функции
        • Фаска и скругление
        • Размеры
          • Линейный размер
          • Радиальный размер
          • Угловой размер
        • Эквидистанта
        • Функция отсечения элемента
        • Разрушение элементов
        • Дополнительные функции
          • Копирование
          • Перемещение
          • Поворот
          • Зеркальное перемещение
        • Именованные блоки
          • Параметризация блока
        • Ограничения
          • Редактирование ограничений в блоке
        • Пример построения чертежа
        • Пример построения чертежа с использованием ограничений
        • Плоскости
      • Модель (3D геометрия)
        • Главное окно
        • Проектирование в 2D-режиме
        • Проектирование в 3D-режиме
        • Как создать заготовку из 3D-модели детали
      • Раскрой
    • Создание технологии обработки
      • Общие принципы формирования технологии обработки
        • Выбор технологического оборудования и изменение его характеристик
        • Формирование последовательности операций
        • Создание новой операции
        • Выполнение операции
        • Генерация управляющей программы
        • Генерация отчетов
        • Типовые технологические процессы
        • Настройка технологических операций
          • Геометрические параметры операции
          • Задание детали, заготовки и оснастки
          • Пользовательские операции
          • Панель статуса операции
          • Преобразовать траекторию инструмента в операцию 6D Контур
        • Шаблон траектории
          • Макрокоманды в шаблоне траектории
        • Вспомогательная операция
        • Интерполяция траектории
        • Обнаружение столкновений в фоновой симуляции
          • Список статусов операций.
        • Редактирование списка игнорируемых столкновений.
        • Управление пересчётом траектории (блокировка)
        • Пользовательские умолчания в контекстное меню инспектора
      • Структура режима работы технология Технология
        • Панель Оборудование
          • 3D компенсация инструмента
        • Панель Наладка
          • Позиционирование детали на станке
          • Система координат заготовки (G54 - G59)
          • Локальная система координат операции
          • Индексная многокоординатная обработка
        • Рабочее задание
          • Базовая поверхность
          • Поверхности
          • Кривая
          • Рабочая зона
          • Верхний и нижний уровни обработки
          • Карман
          • Зоны ограничений
          • Перемычки
          • Рабочее задание для гравировальной операции и операции выборки области
          • Рабочее задание для операции обработки отверстий
            • Задание отверстий путем ввода координат
            • Задание отверстий геометрическим объектом типа <Точка>
            • Автоматическое распознавание отверстий
            • Задание шаблона отверстий
            • Сортировка отверстий
          • Распознавание элементов
          • Ограничения
        • Параметры операции
          • Избегать столкновений
          • Время слоя
          • Мощность
          • Новый метод расчёта (Черновая ротационная/Ротационная обработка)
          • Колебания
        • Подходы/Отходы
          • Подвод/Отвод
            • Правила подвода и отвода
              • Окно редактирования подводов/отводов
              • Список правил подвода/отвода станка
            • Точка смены инструмента
          • Безопасные перемещения
          • Расширенные настройки переходов
          • Переходы
            • Переходы на основании операции Черновая послойная
            • Переходы для операций 3D/5D продвинутая
            • Переходы для операций 3D базовые.
            • Переходы для контурных операций
            • Переходы для операций Наплавки
            • Переходы в операциях обработки отверстий
          • Подходы
            • Подходы, основанные на операции Черновая послойная
            • Подходы, основанные на операции Обработка торцев
            • Подходы в 3D операциях
            • Подходы для операций 3D/5D продвинутые
            • Подходы в контурных операциях
            • Подходы для аддитивных операций
          • Расстояния
            • Расстояние для 3D-операций
            • Расстояния, основанные на операции Обработка торцев
            • Расстояния, основанные на операции Черновая послойная
            • Расстояния для 3D/5D продвинутых операций
            • Расстояния в операциях сверления
          • Параметры врезания в выборке
        • Преобразования
          • Цилиндрическая интерполяция
          • Полярная интерполяция
        • Режимы обработки
          • Контроль углов
          • Калькулятор режимов обработки
        • Отверстия (Точки засверливания)
        • Оснастка
      • Группы операций (Структура проекта)
        • Установ
        • Деталь (группа)
        • Копия детали
        • Группа размножения
      • Сортировка (порядок обработки) и переходы
      • Перечень типов технологических операций
      • Описание базовых технологических понятий
        • Группа
        • Деталь
        • Заготовка
        • Результат обработки
        • Инструмент
          • Фрезерный инструмент
          • Токарный инструмент
          • Вылет инструмента
        • Припуск
        • Угол отступа
        • Боковой угол
        • Выбор шага по высоте гребешка
        • Фронтальный угол
        • Способы обработки в управляемых операциях
        • Высокоскоростное врезание
        • Магазин инструментов
        • Коррекция на радиус инструмента во фрезерных операциях
      • FBM фрезерование
        • Технологический процесс КТ элемента
        • Интерфейс библиотеки технологических процессов
        • Интерфейс дерева конструктивных элементов
        • Интерфейс задания тех. процессов для выбранных элементов
        • Интерфейс редактирования тех. процесса
        • Параметры формирования операций
        • Параметры операций обработки элемента
      • Обработка на фрезерных станках
        • Типы технологических операций
        • Сверление
          • Обработка отверстий
          • FBM фрезерование
            • Технологический процесс КТ элемента
            • Интерфейс библиотеки технологических процессов
            • Интерфейс дерева конструктивных элементов
            • Интерфейс задания тех. процессов для выбранных элементов
            • Интерфейс редактирования тех. процесса
            • Параметры формирования операций
            • Параметры операций обработки элемента
        • 2D
          • Выборка
          • Гравировка
          • 2D контур
        • Базовый
          • Обработка торцев
          • Черновая послойная
            • Плунжерная обработка
          • Чистовая послойная
          • Черновая построчная
          • 2.5D контур
          • Обработка горизонтальных участков
          • 3D контур
        • Расширенный
          • Комбинированная чистовая
          • По поверхностям
          • 3D смещение
          • Спираль
          • Морфинг между 2-мя кривыми
          • Поднутрение послойное
          • 5D Стенки
          • 5D Черновая послойная
          • 5D по сеткам
          • 6D контур
            • Параметры направляющей поверхности
            • Параметры кривых
            • 5-ти осевая обработка боковой поверхностью фрезы
            • Контроль подач
            • Использование произвольных векторов
          • Полирование по контуру
        • Ротационная
          • Послойная
          • Черновая
          • Чистовая
          • Морфинг 4D
          • 4D по поверхностям
          • 4D контур
        • Фрезерование турбин
          • Обработка импеллеров
          • Обработка лопаток
        • Доработка
          • Подчистка углов
          • Карандашная
          • Обработка фасок
        • Устаревшие
          • Старая группа 2D и 2.5D
          • Старая группа 2.5D
          • Старая группа 3D
          • Старая группа 4D и 5D
            • 4D обработка с гравировкой и выборкой
            • 5-осевая обработка
            • Индексная 5-осевая обработка
            • Цилиндрическая интерполяция
            • Преобразование траектории в 5 осей
            • Карта осей для 5-осевых станков
          • Чистовая построчная
          • Чистовая построчная оптимизированная
          • Чистовая комплексная
        • Высокоскоростная обработка
        • Настройка технологических операций
          • Использование конструктивных элементов в рабочем задании
            • Создание операций по выбранной геометрии
            • Построение кривых
          • Рабочее задание для 2.5D обработки
          • Особенности задания отверстий в послойной черновой операции
          • Подходы, отходы и врезания фрезерных операций
            • Составные подходы и отходы
        • Адаптивная стратегия выборки
        • Стратегии выборки
      • Обработка на токарных станках
        • Типы технологических операций
        • Технологические операции для токарной обработки
          • Обработка торца
          • Наружное и внутреннее черновое точение
          • Наружное и внутреннее чистовое точение
          • Наружная, внутренняя и торцевая обработка канавок
          • Наружное и внутреннее нарезание резьбы
          • Профильная резьба
          • Токарная отрезка
          • Токарная обработка отверстий
          • Наружное адаптивное точение
          • Токарная отрезка с перехватом
        • Токарные циклы
          • Цикл Контур
          • Повтор контура
          • Цикл Повтора контура (ISO G73)
          • Черновая обработка
          • Цикл черновой обработки (ISO G71/G72)
          • Обработка торца
          • Расширенная обработка канавок
          • Цикл Простая канавка
          • Циклы нарезания резьбы
            • Резьба стандартной формы
            • Типы резьбовых циклов
          • Цикл Зигзаг
          • 4-х осевое точение
          • Цикл Отрезка
          • Цикл обработки канавок
        • Настройка технологических операций
          • Рабочее задание токарных операций
            • Параметры элемента рабочего задания
            • Методы редактирования контура
          • Режимы резания токарных операций
          • Рабочее задание для операции обработки отверстий
            • Задание отверстий путем ввода координат
            • Задание отверстий геометрическим объектом типа <Точка>
            • Автоматическое распознавание отверстий
            • Задание шаблона отверстий
      • Обработка на токарно-фрезерных обрабатывающих центрах
        • Типы токарно-фрезерных станков
        • Наладка станка
        • Позиционирование детали
        • Точка смены инструмента
        • Позиционирование инструмента
        • Обязательные проверки перед заключительной генерацией УП
        • Обработка с использованием противошпинделя
        • Точение осью U
      • Обработка на вырезных станках
        • Резка
        • Резка 4D
        • Резка 5D
        • Настройка технологических операций
          • Рабочее задание для операции резки
          • Рабочее задание для эрозионных операций и операции Резка 4D
            • Свойства 2D элементов рабочего задания
            • Свойства 4D элементов рабочего задания
            • Линии синхронизации
            • Подходы-отходы
            • Перемычки
            • Выбор нескольких элементов
            • Электроэрозионный конструктивный элемент
          • Режимы обработки в эрозионных операциях и операции Резка 4D
          • Стратегия электроэрозионных операций обработки контура и операции Резка 4D
      • Резка ножом
        • Режущий инструмент - "нож"
        • 2D резка ножом
        • 6D резка ножом
        • Поведение ножа в острых углах
      • Обработка на электроэрозионных станках
        • Технологические операции для электроэрозионной обработки
          • Операция "2D электроэрозионная обработка контура"
          • Операция "4D электроэрозионная обработка контура"
          • Электроэрозионная выборка
            • Параметры электроэрозионной выборки
            • Точки захода
        • Настройка технологических операций
          • Рабочее задание для эрозионных операций
            • Свойства 2D элементов рабочего задания
            • Свойства 4D элементов рабочего задания
            • Подходы-отходы
            • Перемычки
            • Выбор нескольких элементов
            • Линии синхронизации
            • Электроэрозионный конструктивный элемент
          • Режимы обработки в эрозионных операциях и операции Резка 4D
          • Стратегия электроэрозионных операций обработки контура и операции Резка 4D
      • Обработка промышленными роботами
        • Настройка системы координат инструмента и заготовки
        • Управление 6й осью робота
        • Управление рельсами
        • Управление поворотным (глобусным) столом
        • Обход недостижимых позиций и сингулярностей
        • Формирование переходов (устаревший метод)
          • Построение переходов
      • Многозадачная обработка
        • Задание субмашин в схеме станка
        • Программирование автоматов продольного точения
        • Автоматическая расстановка точек синхронизации
      • Операции по перемещению детали
        • Требования к схеме станка для операций перемещения детали
        • Управление захватами
        • Захват и перемещение
          • Захват и перемещение по точкам
        • Токарный перехват
          • Синхронизация фаз в Токарном перехвате
        • Работа противошпинделем
        • Подача прутка
      • Сварка
        • Точечная сварка
        • Сварка 5D и Сварка 6D
      • Аддитивная обработка
        • Наплавка области
        • Наплавка по кривой
        • Наплавка 3D
        • Наплавка 5D
        • Плоская печать
        • Неплоская печать
        • Чистая наплавка
      • Обработка дисковым инструментом
        • Дисковый инструмент
        • Распиловка диском 2D
        • Распиловка диском 6D
        • Черновая обработка диском
      • Операции измерения
        • Создание собственных циклов измерения (шаблоны)
        • Типы циклов измерения
        • Использование подготовленных циклов измерения
        • Окно шаблонов измерений
      • Покраска
      • Устаревшие операции
        • Операция 2.5D обработки фасок
        • Операция 2.5D обработки горизонтальных участков
        • Операция 2.5D выборки
        • Операция 2.5D обработки стенок
        • Чистовая комбинированная операция (послойно-управляемая)
        • Чистовая управляемая операция
        • Черновая управляемая операция
        • Операция пиление
    • Моделирование обработки
      • Траектория перемещения инструмента
        • Структура траектории перемещения инструмента
        • Список основных технологических команд CLDATA
        • Выбор технологических команд с помощью графического окна
        • Функции редактирования траектории
        • Пространственные преобразования траектории
      • Управление процессом моделирования
        • Управление движением инструмента
        • Анализ ошибок в процессе моделирования
        • Оптимизация подач
        • Задание параметров заготовки
        • Турбо режим моделирования
        • Экспорт результата моделирования
        • Функция удаления остатков
      • Моделирование обработки по управляющей программе
        • Процесс моделирования обработки по тексту управляющей программы
        • Создание собственного интерпретатора
      • Моделирование покраски
      • Твердотельное моделирование
    • Обрабатывающий инструмент
      • Окно Инструменты
        • Управление библиотеками
        • Редактирование фрезерного инструмента
        • Редактирование токарного инструмента
        • Окно выбора фрезерной оправки
      • Список инструментов проекта
      • Формирование инструмента произвольной формы
      • Окно державок (*.osd)
      • API для импорта обрабатывающих инструментов
      • Инструментальные сборки
        • Адаптация станка для работы в режиме Инструментальные сборки.
        • Окно компонентов библиотеки
        • Инструментальная сборка
    • Возможности расширения и интеграции системы
      • Скрипты в СПРУТКАМ
        • Скрипты в СПРУТКАМ
        • Среда разработки скриптов
        • Программный интерфейс СПРУТКАМ
        • Скриптовые операции
        • Операции со скриптовыми событиями
        • Скрипты
      • Интеграция с PLM
        • Авторизация во внешней системе в главном окне CAM
        • Импорт геометрической модели из внешней системы
        • Установка и настройка модулей интеграции с PLM
        • Загрузка и сохранение станков во внешней системе
        • Загрузка и сохранение постпроцессоров во внешней системе
        • Загрузка и сохранение инструментов во внешней системе
        • Открытие и сохранение проектов во внешней системе
      • Расширения CAM системы
        • Установка расширений через окно системных настроек.
        • Установка расширений из командной строки
      • Макросы
        • Запись макроса
        • Редактирование макроса
        • Сохранение макроса
        • Запуск макроса
        • Редактирование кода макроса
      • Магазин расширений
    • Лицензируемые опции СПРУТКАМ
      • «Адаптивная»
      • «Контроль робот»
      • «Робот-фрезер» 2D-5D фрезерные операции
      • Расширенное многоосевое управление
      • Операции
        • «Распил» 5-ти координатная резка дисковой пилой
        • «5D Резка» Резка криволинейных поверхностей
        • Сварка
        • Наплавка
        • Резка ножом
        • Операция на основе текста УП, Токарная операция на основе текста УП
          • Рабочее задание для Операции на основе текста УП, Токарной операции на основе текста УП
            • Сочетания клавиш для работы с текстом УП
          • Ускоренная подача
      • Операции требующие адаптации от разработчика под оборудование
        • Термообработка
        • Сварка
        • Наплавка
        • Струйная резка
      • Модуль интеграции с Teamcenter
    • Приложения
      • Матрица технологических операций для конфигураций CAM системы
      • Конфигурации по видам обработки
      • Перечень интерпретаторов
      • Получение ознакомительной лицензии
      • Рекомендации по отправке запроса в техподдержку
      • Решение проблем с авторизацией в менеджере лицензий
      • Дополнительное ПО и изменения при установке

    Обход недостижимых позиций и сингулярностей

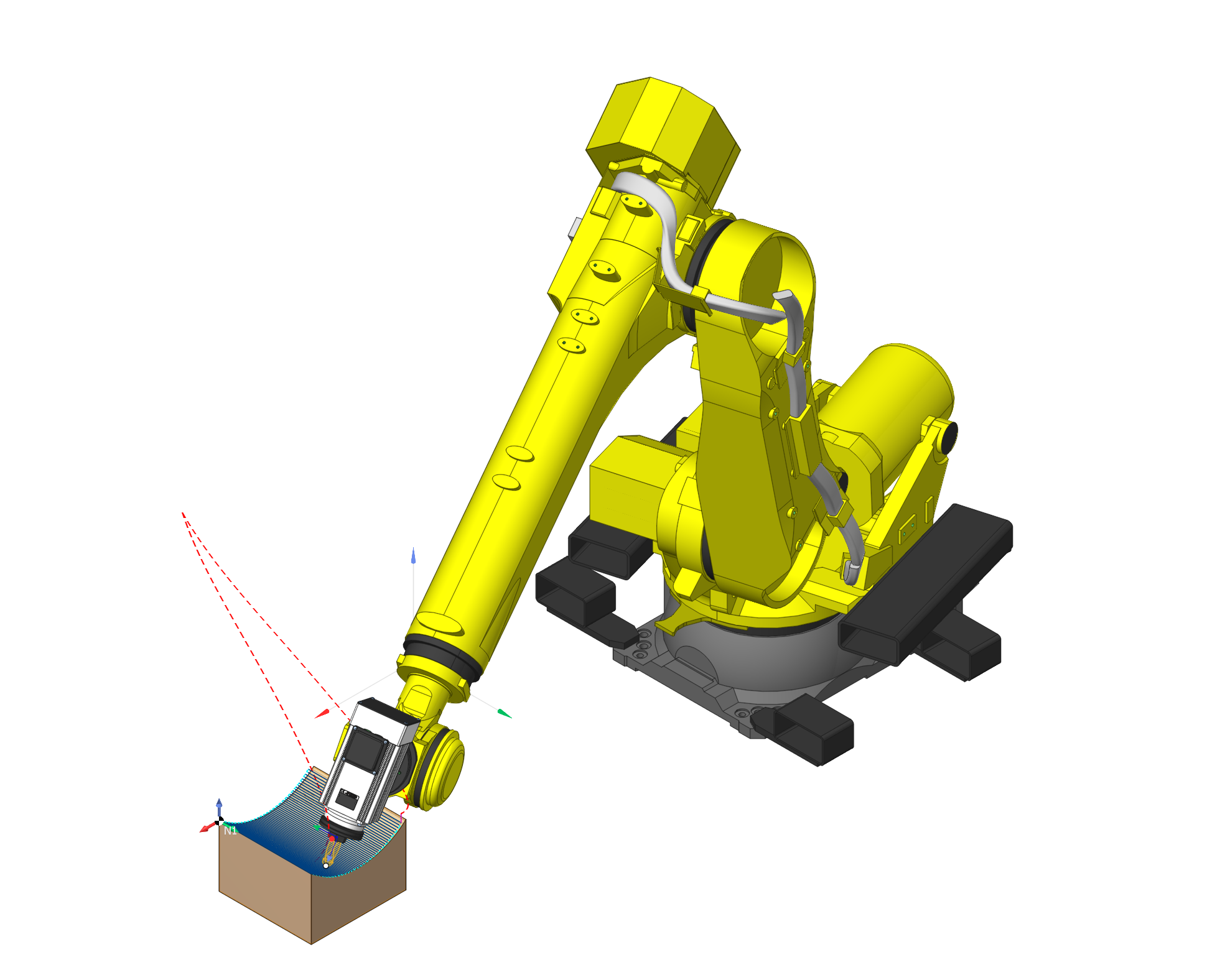

    Особенностью программирования робота является наличие у него "лишних" степеней свободы. Это обеспечивает бесконечное множество вариантов позиционирования в заданную точку. Способы автоматического выбора подходящей позиции описаны в главах:

    • Управление 6й осью робота
    • Управление рельсами
    • Управление поворотным (глобусным) столом

    Однако иногда этих возможностей бывает недостаточно, и возникает потребность непосредственного указания значения оси для каждой точки траектории. Для реализации этой возможности в системе имеется специальный оптимизатор, окно которого открывается следующей кнопкой.

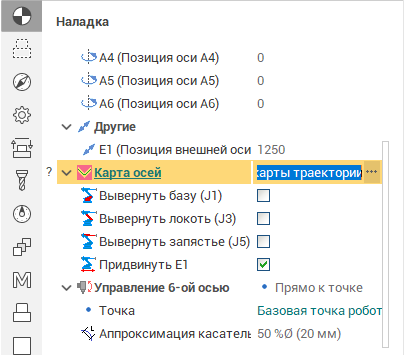

    Примечание: доступно при лицензии на опцию "Робот +".

    images/download/attachments/162974044/image2022-5-16_16-14-30.png

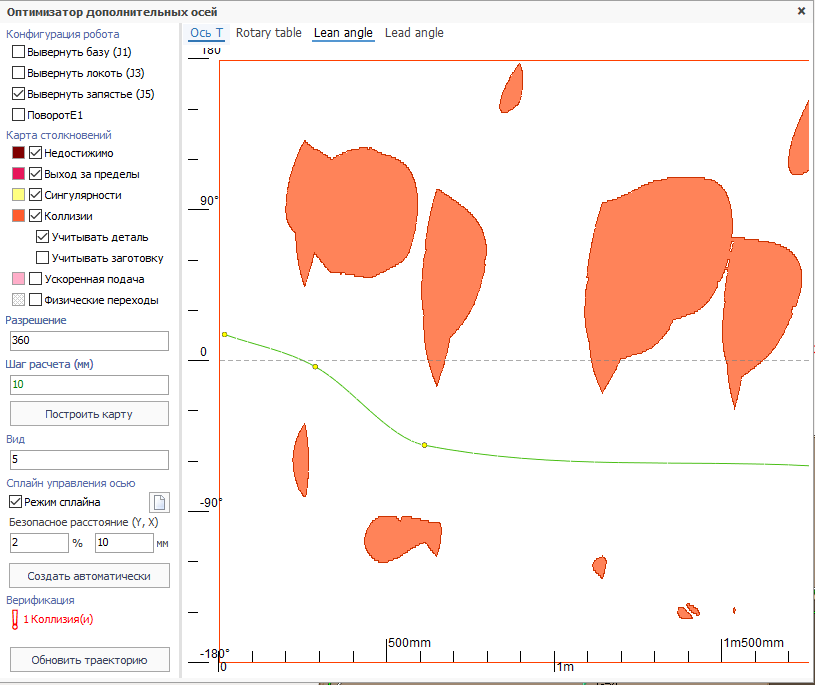

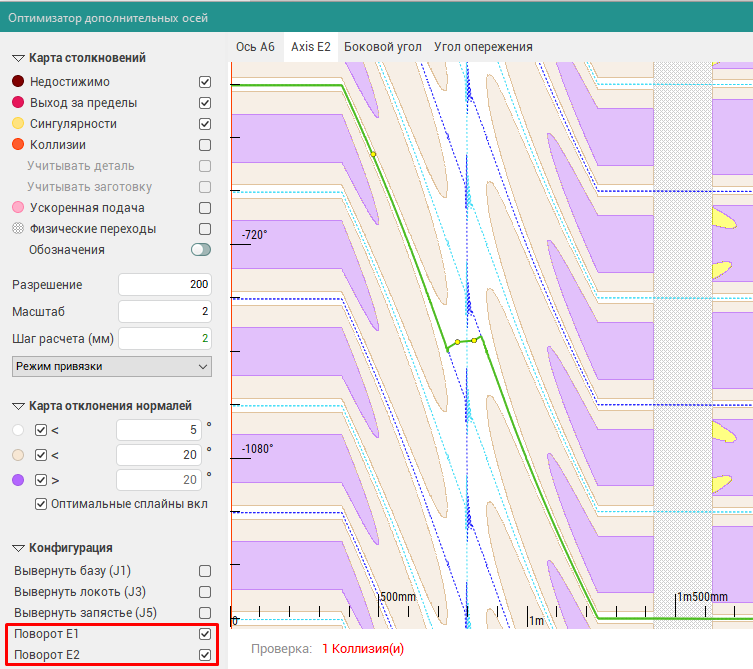

    В окне оптимизатора можно задать закон изменения отдельной оси вдоль всей траектории.

    images/download/attachments/162974044/RobotMapRus.png

    Конфигурация робота

    Сначала нужно выбрать конфигурацию/состояние робота, которое будет использоваться в операции. Это та же конфигурация, которую вы можете редактировать в настройках операций в параметре «Карта осей робота». Конфигурация робота определяется «флипами» - альтернативными позициями соединений робота (база, локоть, запястье), которые определяют одинаковое положение инструмента относительно заготовки, - и режимами позиционирования дополнительных осей, таких как рельсы и поворотные столы (движение вверх E1, вращение E2).

    Оптимизируемая ось

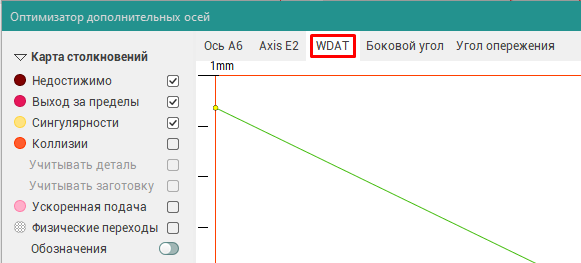

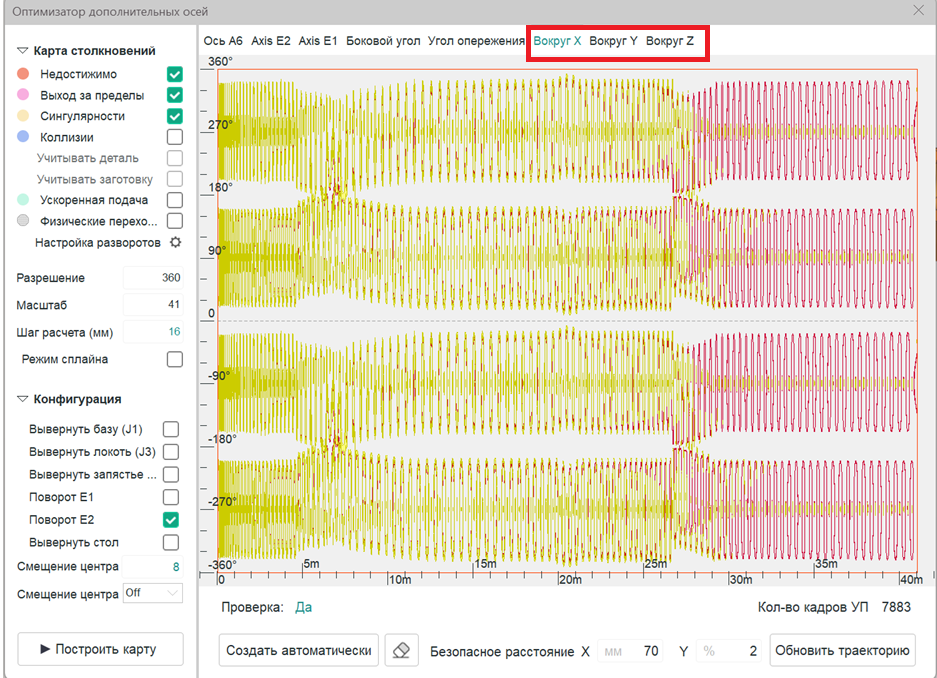

    С помощью вкладок можно переключаться между различными доступными для оптимизации осями робота.

    Карта столкновений

    Карта столкновений - это визуальное представление зон столкновений в траектории. Вдоль оси X - положение инструмента на траектории с начала, измеренное по длине. Вдоль оси Y - значение оптимизированной оси. Обнаруживаются следующие типы столкновений.

    1. Недостижимые зоны (бордовые) - это зоны, до которых робот не может дотянуться.
    2. Зоны за пределами осей (фиолетовые) - это зоны, в которые робот может попасть, но некоторые из осей робота выходят за установленные пределы.
    3. Зоны сингулярности (желтые) - это зоны, в которых суставы робота движутся с предельной скоростью.
    4. Зоны столкновения (оранжевые) - это зоны, где детали робота сталкиваются друг с другом или с заготовкой.

    Разрешение карты может быть установлено в поле Разрешение как размер шага вдоль оси Y, используемый при построении карты.

    Чтобы построить или обновить карту, нажмите кнопку Построить карту.

    Учет детали и заготовки

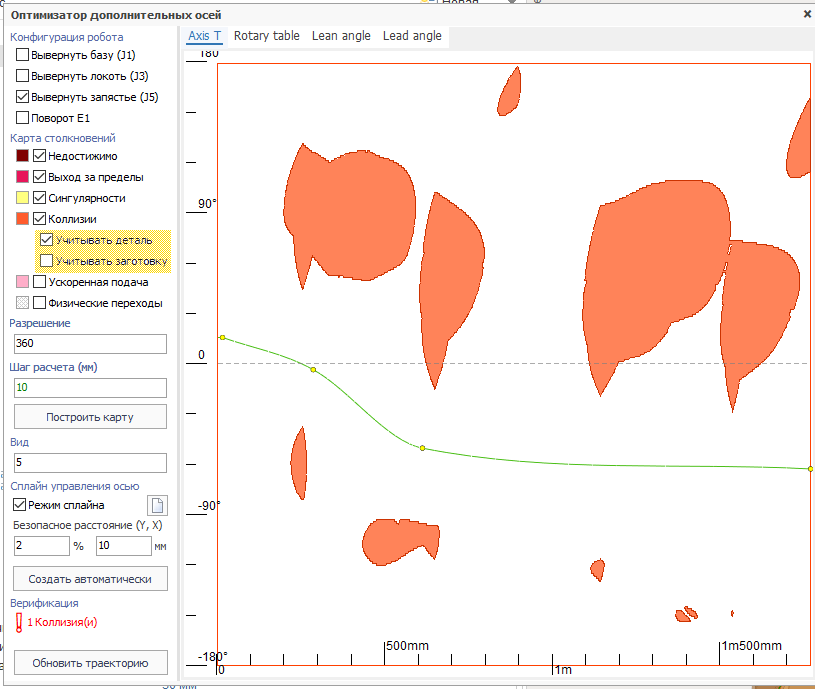

    Под галочкой "Коллизии" были добавлены 2 галочки для управления учетом заготовки и/или детали при обнаружении столкновений. Они доступны только если была выбрана родительская галочка. Учет заготовки/детали целесообразно переключать в зависимости от типа обработки - резание, аддитивная обработка, либо сварка.

    images/download/attachments/162974044/Screenshot_6.png

    Сплайн траектории оси

    Траектория оси определяется кривой в виде сплайна. По умолчанию его нет, что означает, что либо оптимизируемая ось находится в одном и том же состоянии (в ручном режиме) или контролируется автоматически (в автоматическом режиме) на протяжении всей траектории операции (горизонтальная серая пунктирная линия).

    Цель состоит в построении наилучшей кривой, проходящей слева направо через зоны, свободные от столкновений.

    Для создания нового сплайна кликните 2 раза мышкой на точку в пустой зоне, через которую должен проходить сплайн. Достаточно 2 точек. После создания можно менять форму сплайна с помощью перетаскивания контрольных точек мышью. Для удаления точки нажмите правую кнопку мыши, для добавления новых точек используйте левую кнопку дважды.

    Кнопка Очистить удаляет текущий сплайн.

    С помощью кнопки Создать автоматически можно сгенерировать сплайн, проходящий через свободные от столкновений зоны.

    Верификация

    В этой области отображается статус текущей траектории. Если в траектории нет коллизий, отображается текст "Ok" зеленого цвета, если коллизии есть, их количество показывается красным. Статус обновляется каждый раз, когда вы меняете сплайн управления осью.

    Одновременно в графическом представлении зоны столкновения в реальной кривой траектории также отмечены областями соответствующего цвета типа столкновения.

    Для исправления либо кликните на пустую область карты, либо двигайте сплайн, удерживая левую кнопку мыши, в нужную точку траектории.

    Обновить траекторию

    Для применения закона управления осью нажмите кнопку Обновить траекторию.

    Обнаружение и обход разворотов периодических осей

    Карта избыточных осей может быть использована для обнаружения таких проблемных участков траектории, как развороты поворотных (периодических) осей. Разворот происходит, если поворотная ось достигла одного из своих лимитов, и для того, чтобы продолжить обработку, ей требуется совершить один полный оборот (360°) вперед или назад. Ранее эта информация никак не отображалась в карте робота, так как в случае разворота ось тем не менее остается в своих пределах.

    Светлые пунктирные и темные сплошные линии показывают возможные места разворотов в траектории, в случае если сплайн их пересекает. Каждой оси, для которой возможны развороты, соответствует свой цвет линий. Однако, пересечение не всегда означает разворот; реальные места разворота дополнительно выделяются на сплайне как жирные красные точки со знаком "разворот". Также, при наличии разворотов в траектории, их количество отображается на статусной панели "Проверка". Возможны 2 типа разворотов:

    • разворот происходит после достижения минимума оси (светлые пунктирные линии)
    • разворот происходит после достижения максимума оси (темные сплошные линии)

    Нажмите на переключатель "Обозначения" для просмотра условных обозначений в карте, относящихся к разворотам периодических осей.

    images/download/attachments/162974044/OverturnsDoc1_Rus.png images/download/attachments/162974044/OverturnsDoc2_Rus.png

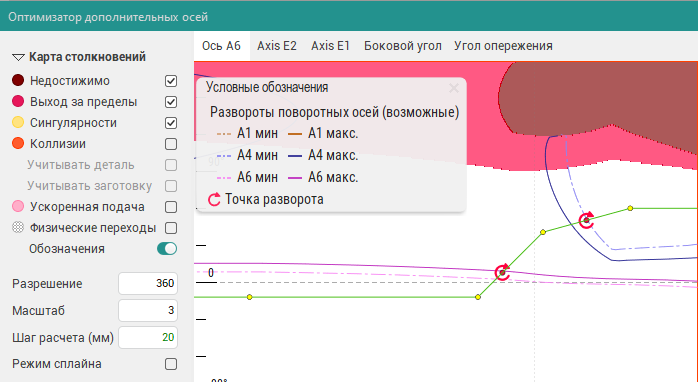

    Скриншот 1. В траектории операции имеются 2 разворота.

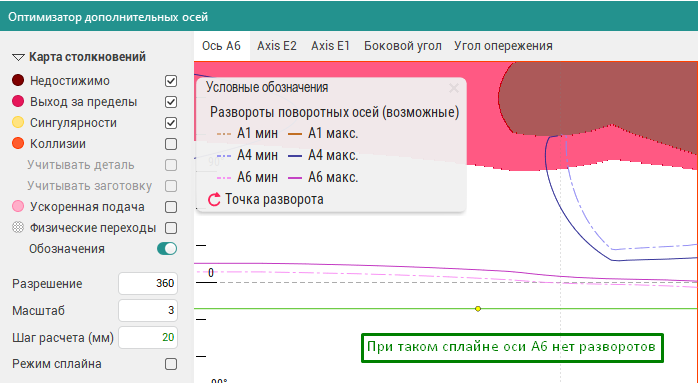

    Скриншот 2. Сплайн был перемещен ниже так, чтобы избежать пересечений с линиями возможных разворотов. В результате траектория больше не содержит разворотов.

    Если траектория операции содержит развороты, вы можете попытаться избежать их, переместив сплайн так, чтобы он не пересекал данные линии, или пересечения были «ложными» (значение оси вращения еще не достигло своего предела в этой точке, но это значение равно минимуму или максимуму оси "по модулю 360").

    На скриншоте выше сплайн был изменен на прямую линию, которая не пересекает ни одну из синих/фиолетовых линий, что позволило избавиться от разворотов в траектории. Изменение конфигурации робота (параметры «Вывернуть локоть», «Вывернуть запястье») также может помочь избежать разворотов.

    Управление произвольной осью станка

    При необходимости контролировать изменение в траектории произвольного параметра (определяемого как ось в схеме станка), вы можете включить флаг "Принудительное управление через карту осей" в соответствующем параметре состояния станка.

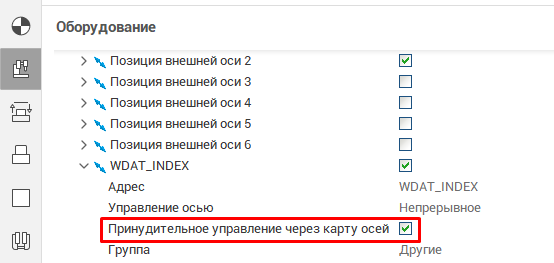

    Флаг доступен для каждого параметра состояния станка в разделе инспектора "Оборудование → Параметры состояния станка». После этого ось появится в окне карты осей, и, как обычно, вы можете определить значение параметра в каждой точке траектории с помощью сплайна.

    images/download/attachments/162974044/ArbitraryAxesMapParamInsp_Rus.png images/download/attachments/162974044/ArbitraryAxesMapAxis1_Rus.png

    Также можно установить этот флаг непосредственно в xml-файле станка в разделе типа "TMachineStateParameter", который соответствует данной оси.

                        Пример включения доступности параметра в карте осей
    <SCType ID="WDATPOS" Caption="WDAT_INDEX" type="TMachineStateParameter">
    	...
    	<ControlWithMap DefaultValue="True"/>
    </SCType>


    Обход сингулярностей для робота с 2-осевым поворотным столом

    Ранее, при обработке роботом с 2-осевым поворотным столом, для которого были включены оба "флипа" поворотного стола (обычно имеющие название «Поворот E1» и «Поворот E2»), результирующая траектория могла проходить через зоны сингулярности с очень резкими изменениями положения поворотного стола. Поэтому в карте осей в данном случае включается специальный режим, аналогичный Карте осей для 5-осевых станков. В этом режиме достаточно определить траекторию только для одной из осей поворотного стола, значение для другой будет вычисляться автоматически, чтобы минимизировать отклонение от нормали инструмента в каждой точке траектории. Этот позволяет получить более плавную траекторию осей поворотного стола за счет возможных небольших отклонений от нормали инструмента (обычно в пределах 1°).

    В белых зонах отклонение от оси (при фиксированном значении редактируемой оси) минимально, поэтому оптимальный сплайн должен по возможности находиться именно в белой зоне. С помощью сплайна можно задать близкую к оптимальной траекторию оси (E2 на скришоте) без резких изменений.

    images/download/attachments/162974044/RobotRotaryTableSingularities_Rus.png

    Вращение траектории вокруг локальных систем координат

    Позволяет создавать карты поворота относительно фиксированной системы координат.

    images/download/attachments/162974044/image2025-9-4_9-44-46.png

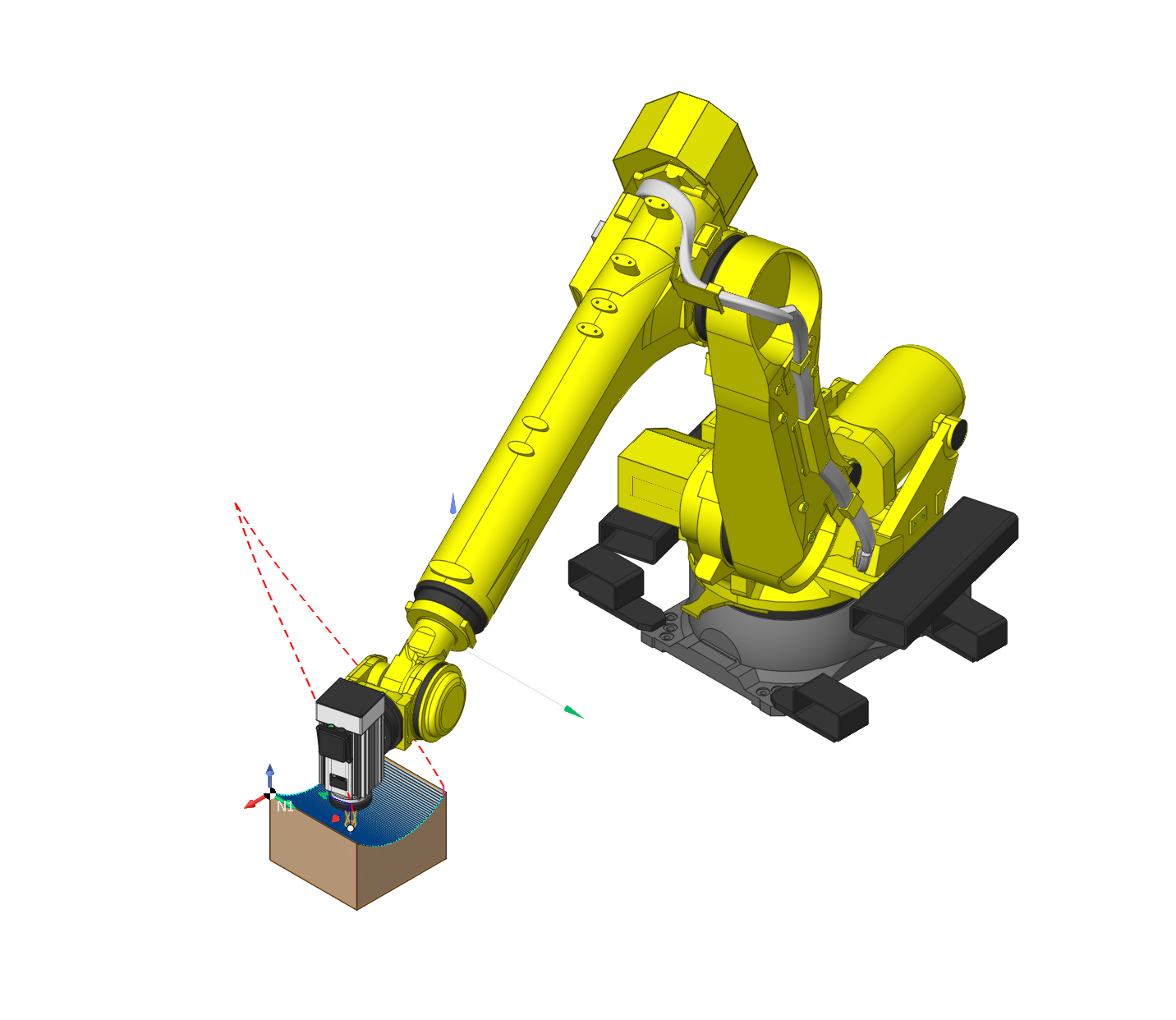

    Ниже приведен пример поворота оси Y.

    images/download/attachments/162974044/image2025-4-4_9-40-11.png

    images/download/attachments/162974044/image2025-4-4_9-41-25.png
