Создание системы координат при помощи диалогового окна

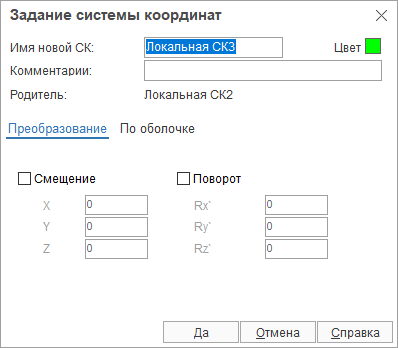

Окно создания системы координат открывается при выборе пункта меню на панели систем координат. Если в момент нажатия выбран какой-нибудь геометрический элемент, то окно не показывается, а вместо этого запускается процедура Умного создания СК.

В окне задаются Имя новой СК, её Цвет и Комментарии.

Для определения расположения системы координат существует два способа задания:

• Преобразование – все преобразования производятся относительно активной системы координат. Вновь создаваемая система может быть смещена и повернута относительно осей X, Y, Z родительской системы координат.

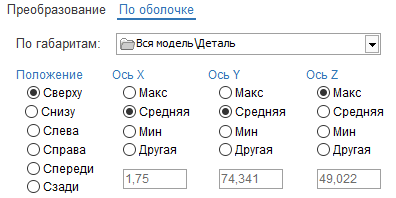

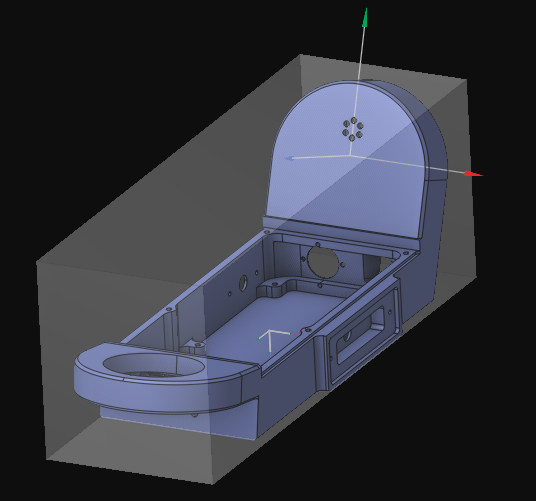

• По оболочке – новая система координат задаётся по габаритам выбранной группы. Необходимо выбрать Положение системы координат и задать точку её начала. Координаты точки по соответствующим осям могут быть выбраны как Максимальная, Средняя и Минимальная относительно оболочки группы, либо в абсолютных координатах (Другая).

Все изменения сразу же отображаются в графическом окне системы.
