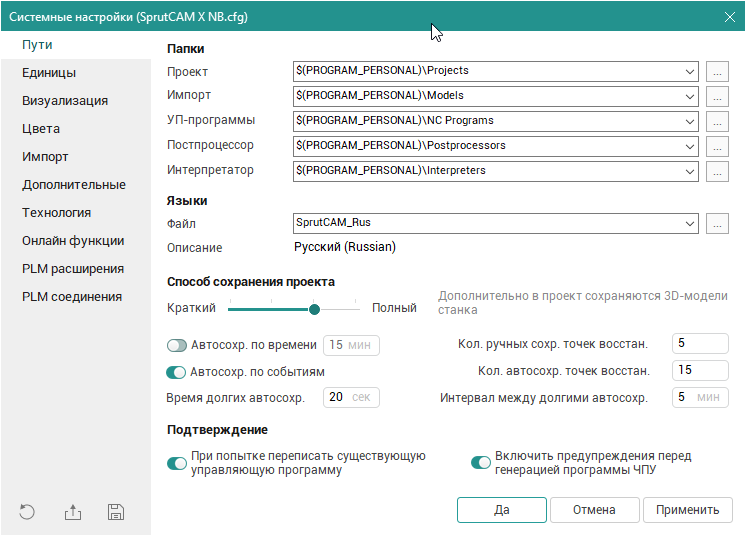

Вкладка<Пути>

На этой странице настраиваются пути по умолчанию для каталогов хранения файлов системы.

• Проекты – каталог, используемый по умолчанию, для загрузки и сохранения проектов.
• Импорт – каталог, используемый по умолчанию, для загрузки файлов геометрических моделей (импортируемых файлов).
• УП-программы – каталог, используемый по умолчанию, для сохранения генерируемых постпроцессором управляющих программ.
• Постпроцессор – каталог, используемый по умолчанию, для загрузки файлов настроек постпроцессора.
• Интерпретатор – каталог, используемый по умолчанию, для загрузки файлов настроек интерпретатора УП.

Пути можно корректировать как вручную, так и с помощью диалогов выбора путей, которые запускаются нажатием кнопки .

В системе имеются четыре предопределенных переменных, которые могут быть использованы при задании соответствующих каталогов:

• $(SPRUTDIR) – каталог, из которого была запущена CAM система;
• $(PRJDIR) – каталог, указанный в поле Проекты;
• $(PROGRAM_PERSONAL) – каталог, созданный программой установки, находящийся в папке персональных документов пользователя Мои документы.
• $(PROGRAM_COMMON_DOCUMENTS) – каталог, созданный программой установки, находящийся в папке общих документов на локальном компьютере Общие документы.

При определении реальных имен каталогов в процессе работы CAM системы указанные переменные будут заменены соответствующим полным путем на момент запуска системы или на момент последнего редактирования системных установок.

На панели Языки находится панель выбора текущего языка для отображения надписей в интерфейсных окнах. Изменения вступят в силу только при следующем запуске системы.

Способ сохранения проекта введен для управления размерами файлов проектов. Чем детальнее сохраняется рассчитываемая информация, тем больше будет размер файлов. В зависимости от степени детализации сохраняемых в проект данных, существуют следующие способы, расположенные в порядке от минимально необходимой хранящейся в файле информации до наиболее полной:

1. В проекте сохраняются только исходные данные (геометрическая модель, системы координат, операции и их параметры).
2. Сохраняются все данные, описанные в предыдущем пункте, а также траектории операций.
3. Сохраняются все данные, описанные в предыдущем пункте, а также 3D-модели станка и инструментов.
4. Сохраняются все данные, описанные в предыдущем пункте, а также промежуточные состояния заготовки.

Автосохр. по времени, Автосохр. по событиям, Кол. ручных сохр. точек восстан., Кол. автосохр. точек восстан., Время долгих автосохр., Интервал между долгими автосохр. - группа параметров, позволяющая настраивать процедуру создания резервных вариантов проекта (точек восстановления). Более подробно в главе Автосохранения и точки восстановления проекта.

На панели Подтверждение можно отключить запрос при попытке записи управляющей программы в уже существующий файл.
