Чистовая построчная

Область применения:

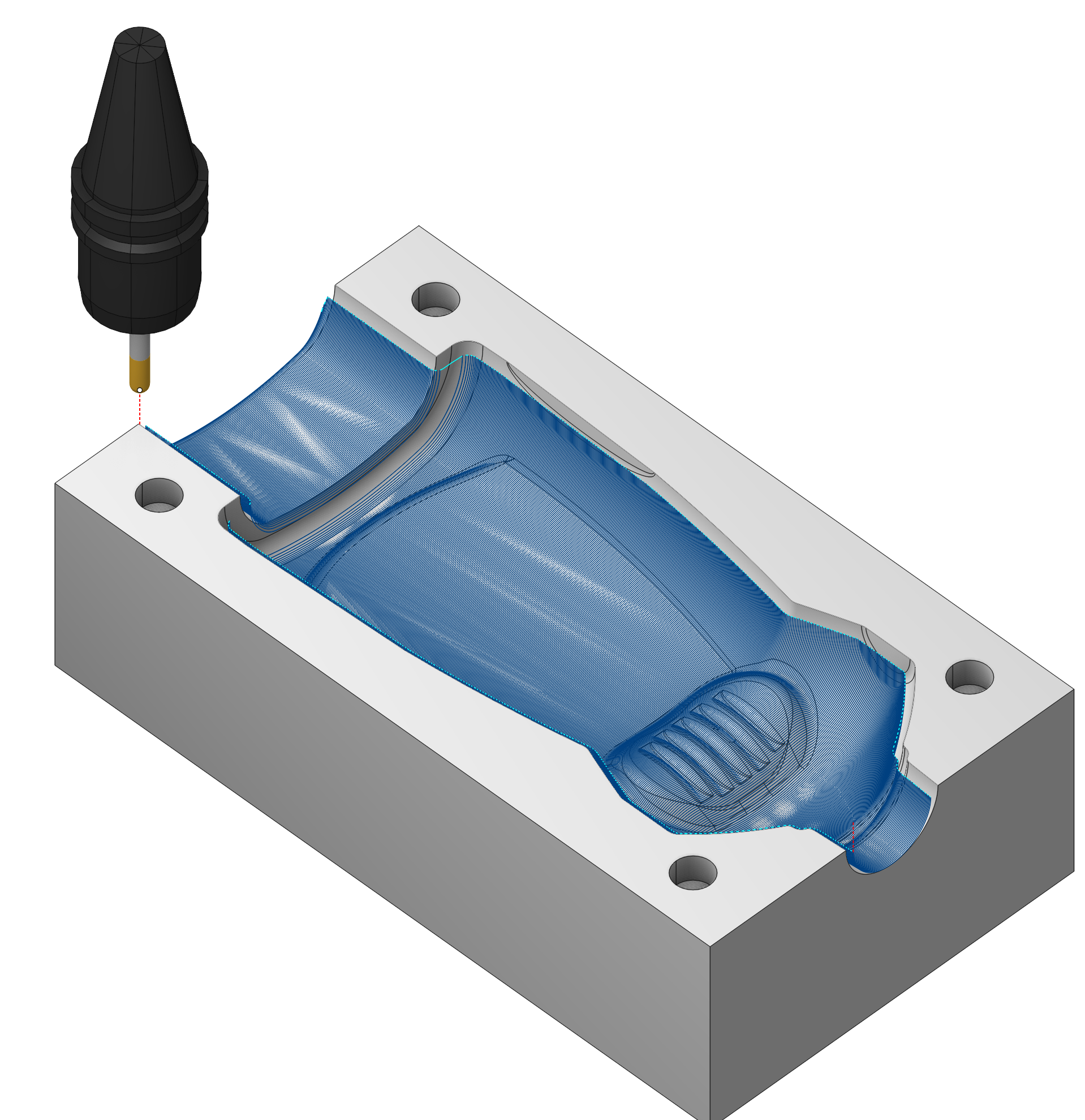

Чистовую построчную операцию целесообразно применять для обработки пологих участков поверхности детали, а также участков близких к вертикальным при небольшом отклонении нормали поверхности от плоскости рабочего хода. Для последующей доработки участков с большим наклоном лучше использовать послойную операцию (Подробнее) или другую построчную операцию, у которой плоскости строчек перпендикулярны плоскостям строчек первой операции.

Рабочее задание:

Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.

Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Подробнее

Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Подробнее

Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Подробнее

Верхний уровень. Указание верхнего уровня по элементам модели. Подробнее

Нижний уровень. Указание нижнего уровня по элементам модели. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Шаг.

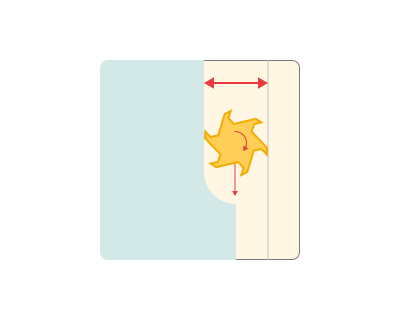

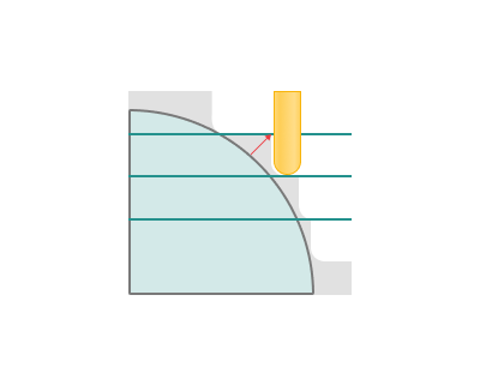

Максимально допустимая ширина реза.

Нажмите здесь, чтобы развернуть..

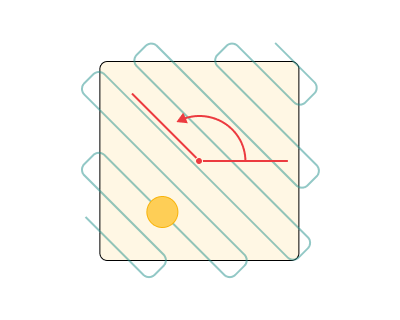

Угол. Назначает направление угла реза для операций с Параллельной стратегией.

Гребешок. Если выключено: Расстояние между соседними проходами задается только в параметре Шаг.

Если включено: Шаг обработки рассчитывается автоматически на основе введенной высоты гребешка. При необходимости проходы инструмента будут рассчитываться ближе друг к другу, чтобы достичь желаемой высоты гребешка.

Уровни обработки.

Определяет диапазон обработки по оси инструмента. Эта группа параметров работает аналогично Черновая послойная операция. Подробнее

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновая послойная операция. Подробнее

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

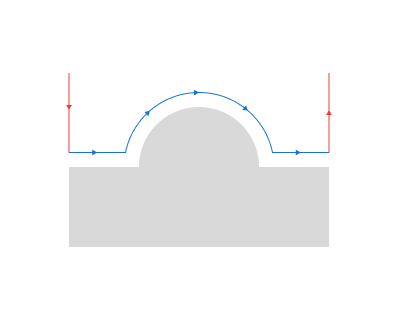

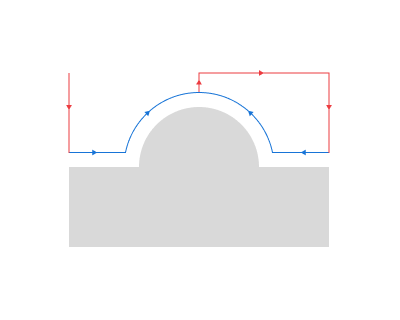

Только снизу вверх. Если выключено: Инструмент может перемещаться и вверх и вниз.

Если включено: При достижении верхней точки рабочего хода, инструмент по безопасной плоскости перемещается в начало следующего хода, откуда движение снова идет только вверх.

Рабочая зона.

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке «Рабочее задание».

Нажмите здесь, чтобы развернуть..

Способ обката поверхностей. Метод обкатки поверхностей.

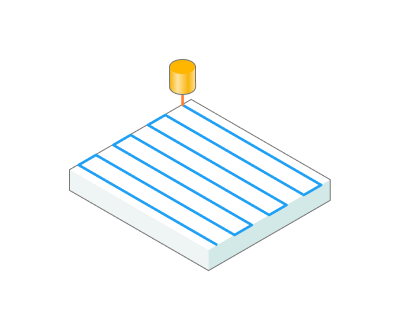

Только поверхности. Обработка осуществляется только на выбранных поверхностях.

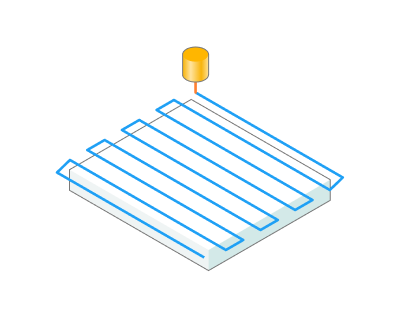

С ребрами. Эта обработка на выбранных плоскостях с кромками. В режиме с ребрами траектория состоит из областей обработки формирующих поверхностей и областей скругления кромок. Этот режим может использоваться, например, для закругления кромок при обработке модели с положительным припуском материала.

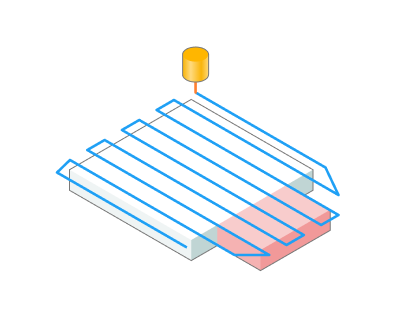

С ограничивающей моделью. Обработка на выбранной плоскости, с кромками и с ограничивающими элементами. При использовании режима с ограничивающей моделью вся область обработки и скругления модели и ограничивающей модели будут включены в траекторию.

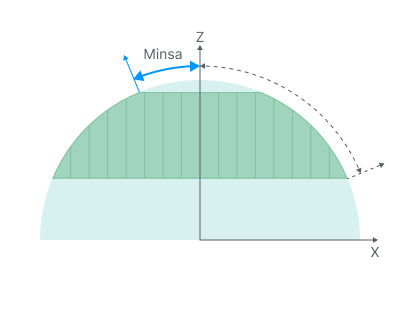

Минимальный. В системе можно производить выборочную обработку участков поверхности модели в зависимости от угла между нормалью к поверхности и вертикальной осью Z. Диапазон обработки можно определить минимальным и максимальным углами наклона.

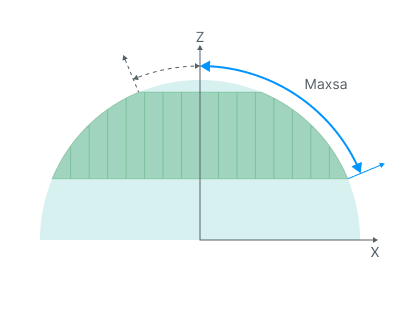

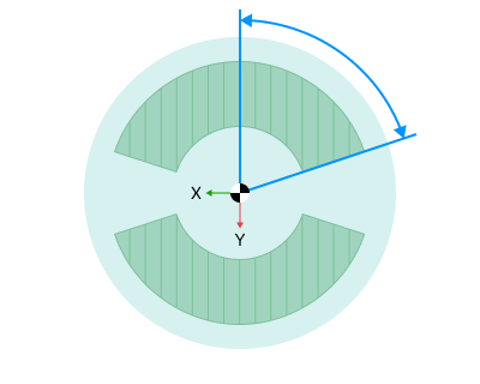

Максимальный. В системе можно производить выборочную обработку участков поверхности модели в зависимости от угла между нормалью к поверхности и вертикальной осью Z. Диапазон обработки можно определить минимальным и максимальным углами наклона.

Фронтальный угол. Фронтальный угол – это угол между проекциями на горизонтальную плоскость направления движения инструмента и нормали к поверхности в точке резания. Подробнее

Сглаживание углов.

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели.

Обрезка:

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Эта группа параметров работает аналогично Черновая послойная операция. Подробнее

Нажмите здесь, чтобы развернуть..

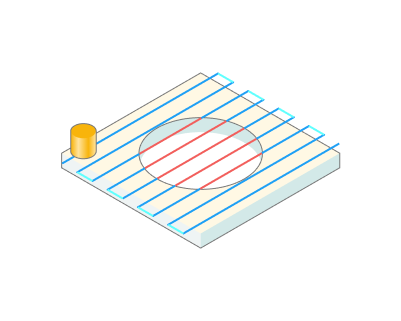

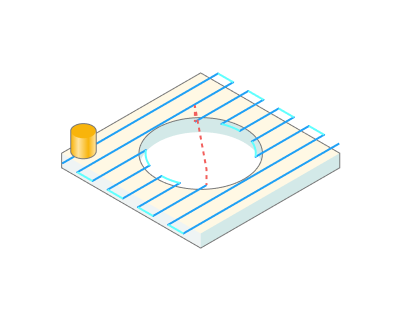

Устранение зазоров. Когда включено, зазоры в траектории размером меньшего заданного значения сшиваются.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
