Калькулятор режимов обработки

Область применения:

Калькулятор Режимы обработки вычисляет параметры резания - скорость резания, частоту вращения шпинделя, подачу на зуб и скорость подачи - на основе выбранного инструмента, материала заготовки и метода резания. Вычисленные значения записываются в операцию обработки и могут быть вручную скорректированы перед применением. Расчет параметров резания выполняется автоматически в реальном времени при изменении любого параметра, без необходимости нажимать отдельную кнопку Рассчитать.

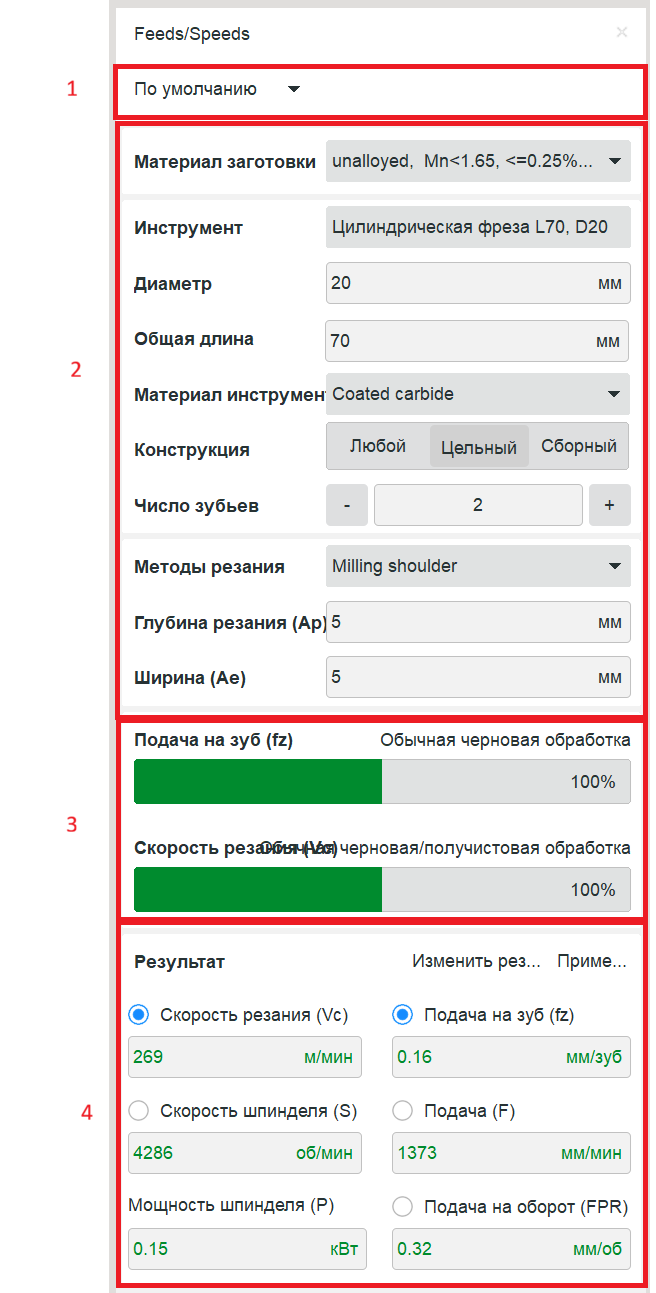

Панель калькулятора сверху вниз разделена на четыре области:

1. Панель инструментов. Позволяет пользователю управлять пользовательскими таблицами для заполнения данных, используемых калькулятором.

2. Область ввода. Определяет инструмент, материал заготовки и условия резания.

3. Ползунки нагрузки. Задают нагрузку при резании относительно рекомендуемого диапазона.

4. Результат. Отображает вычисленные параметры резания.

Панель инструментов.

Выбор набора данных. Выбирает активный набор данных резания. По умолчанию используется набор данных по умолчанию. Эти таблицы позволяют пользователю определять собственные параметры резания, материалы инструмента и материалы заготовки.

Открыть редактор. Открывает окно «Редактирование набора данных» для управления базами данных материалов инструмента и заготовки.

Нажмите здесь, чтобы развернуть..

Фильтры и отображаемый список динамически адаптируются в зависимости от типа выбранной таблицы. (Режимы обработки, Материалы инструмента, Материалы заготовки)

Панель инструментов.

Выбор набора данных. Выбирает набор данных для редактирования.

Добавить. Создает новый набор данных.

Открыть. Загружает существующий набор данных.

Сохранить. Сохраняет текущий набор данных.

Вкладки. Режимы обработки, Материалы инструмента, Материалы заготовки - переключают редактируемые разделы.

Вкладки «Режимы обработки».

Фильтры

Определяют, какие записи отображаются и редактируются:

Операция резания. Тип операции, к которой относятся данные.

Материал заготовки. Фильтруемый материал.

Марка инструмента. Производитель (например, Sandvik).

Марка сплава инструмента. Марка производителя (например, GC4325).

Группа ISO. Группа материала - P M K N S H O. Выберите группу, к которой относится материал.

Подгруппа. Уточняет группу ISO (например, нелегированная).

Список. Отображает список данных в зависимости от выбранной таблицы.

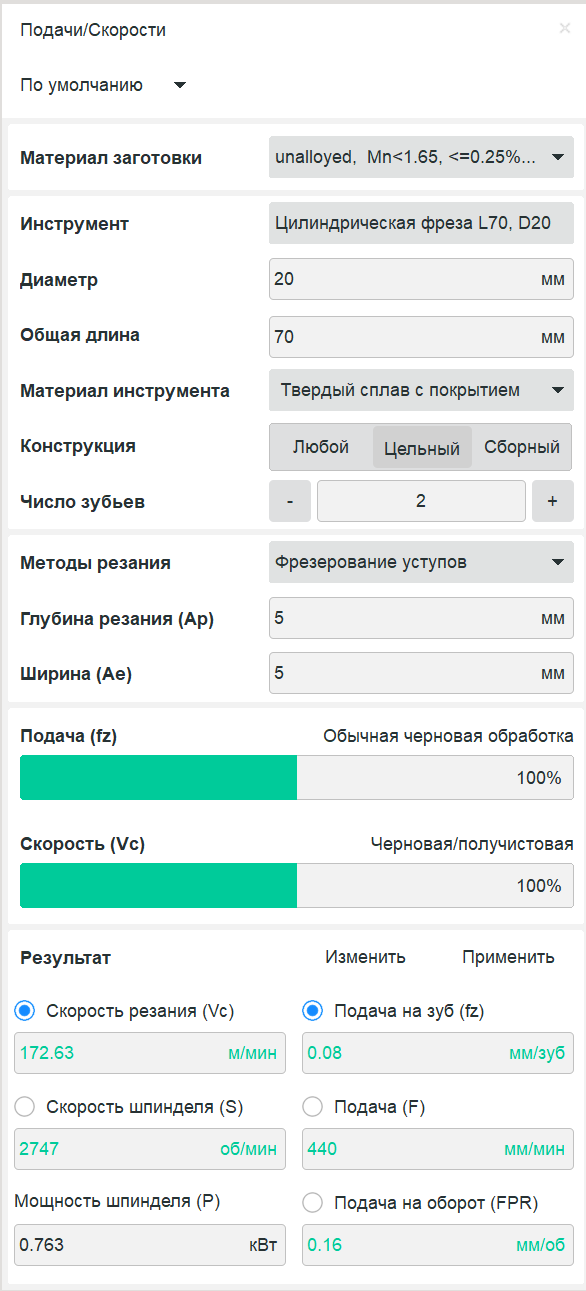

Входные параметры.

Материал заготовки. Обрабатываемый материал, выбираемый из набора данных (например, нелегированная сталь, Mn<1.65, <=0.25%C).

Инструмент. Инструмент, к которому применяется расчет (например, торцевая фреза L70, D20). Принимается из активной операции.

Диаметр. Режущий диаметр инструмента, мм.

Общая длина. Полная длина инструмента, мм.

Материал инструмента. Режущий материал инструмента (например, твердый сплав без покрытия). Значок справа переключает предустановку материала.

Конструкция. Тип корпуса инструмента: любая, цельная или со сменными пластинами.

Зубья. Число режущих кромок. Настраивается кнопками - / +.

Методы резания. Стратегия фрезерования (например, фрезерование уступов).

Глубина резания (Ap). Осевая глубина резания, мм.

Ширина (Ae). Радиальная ширина резания, мм.

Ползунки нагрузки.

Два ползунка задают рабочую нагрузку в процентах от рекомендуемого диапазона. Надпись над каждым ползунком отображает соответствующее условие обработки.

Подача на зуб (fz). Задает нагрузку подачи. Надпись отображает режим, например «Нормальная черновая обработка». Выражается в диапазоне 0-100%.

Скорость резания (Vc). Задает нагрузку скорости. Надпись отображает режим, например «Нормальная черновая обработка / получистовая обработка». Выражается в диапазоне 0-100%.

При перемещении ползунка зависимые поля результата пересчитываются после нажатия «Рассчитать».

Результат.

Параметр	Обозначение	Единица измерения	Пример
Скорость резания	Vc	м/мин	153
Подача на зуб	fz	мм/зуб	0.115
Частота вращения шпинделя	S	об/мин	2435
Скорость подачи	F	мм/мин	280
Мощность шпинделя	P	кВт	0.15
Подача на оборот	FPR	об/мин	0.115

Вычисленные значения. Нажмите «Изменить результат», чтобы отредактировать значение вручную.

Функция «Применить» позволяет передать вычисленные параметры резания в назначенную операцию обработки. В этом окне пользователь задает формат передачи данных в операцию, включая возможность определить параметры как скорость резания и скорость подачи в мм/мин либо как частоту вращения шпинделя и подачу в мм/об.
