Ротационная обработка

Область применения:

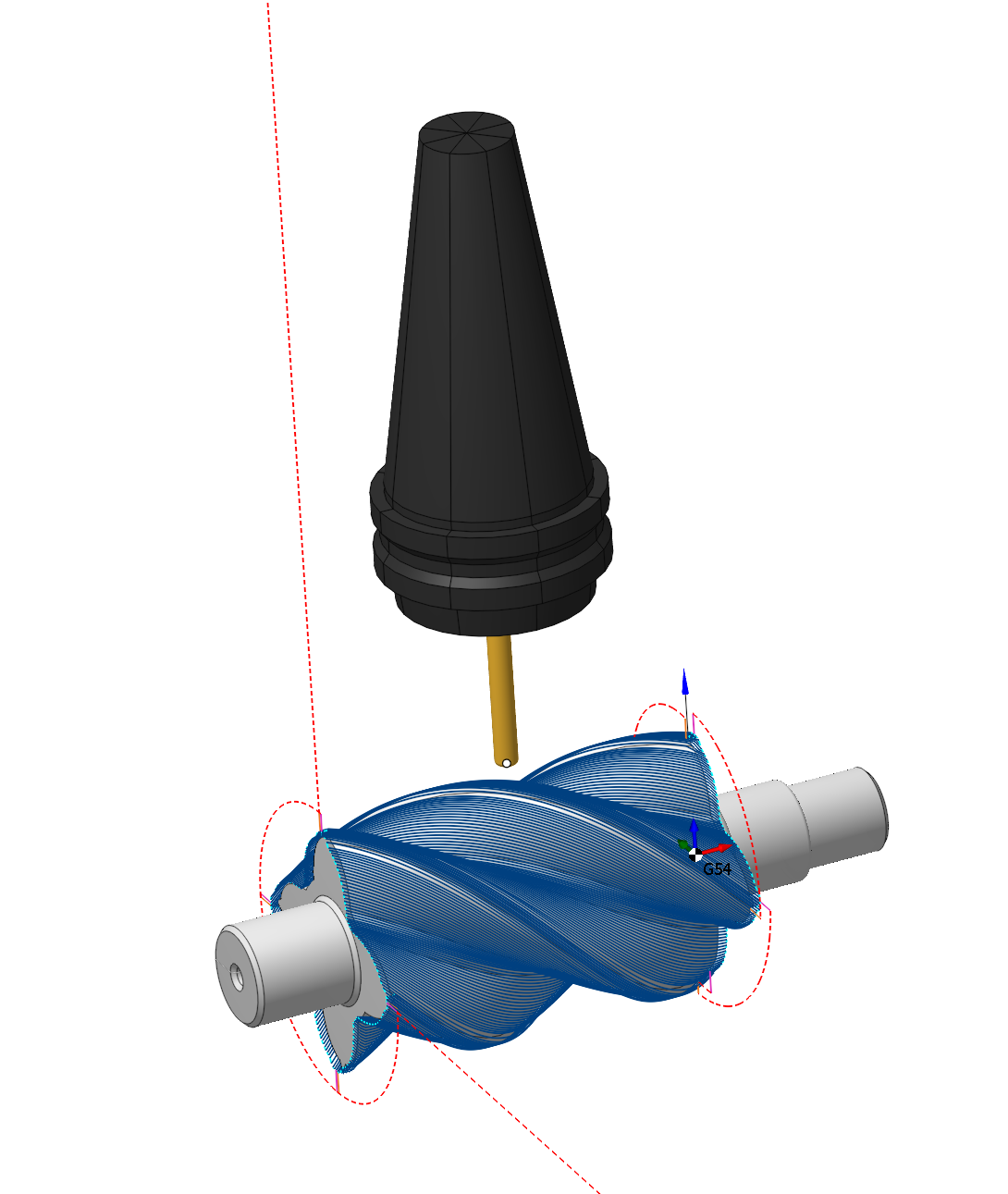

Операция Ротационная обработка становится доступной, если станок имеет хотя бы одну непрерывную поворотную ось. Она применяется при обработке деталей типа кулачковых либо коленчатых валов, червяков, лопастей для автомобильной, нефтяной и газовой промышленности, также используется для обработки декоративных фигур и других деталей сложной геометрической формы. Главной особенностью операции является то, что помимо линейных осей задействованной оказывается в основном одна четвертая поворотная ось при фиксированном положении пятой оси (если она присутствует). В некоторых случаях задействованной может оказаться и пятая ось станка. Операция позволяет обрабатывать как отдельные участки детали, так и деталь целиком. В первом случае в рабочем задании следует указать элементы, которые следует обработать. Во втором случае достаточно оставить рабочее задание пустым.

Рабочее задание:

Поверхности. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.

Кривая спирали. Кривая, необходимая для указания угла спирали для стратегии Угол по кривой.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Рабочая зона:

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

Нажмите здесь, чтобы развернуть..

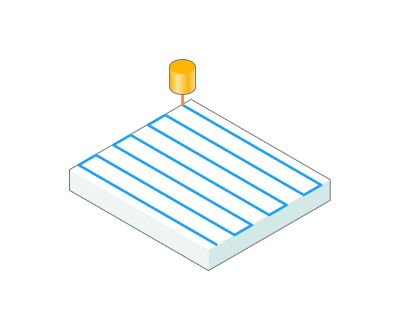

Только поверхности. Обработка производится только на выбранных поверхностях.

С ребрами. Результирующая траектория включает в себя участки обработки выбранных поверхностей и участки обката инструментом ребер.

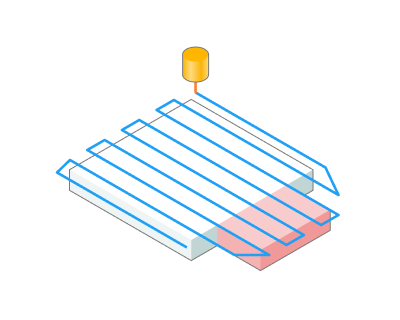

С ограничивающей моделью. Результирующая траектория включает в себя участки обработки выбранных поверхностей, участки обката инструментом ребер и участки с поверхностями, формирующими ограничения.

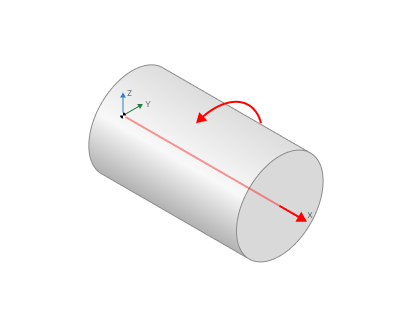

Ориентация поворотной оси. Вектор оси инструмента направлен от заданной Поворотной оси. Расположение поворотной оси, относительно которой рассчитывается операция, может быть указано в инспекторе свойств. Можно изменить Поворотную ось интерактивно в графическом окне, используя стрелку, или выбрать ее из выпадающего меню.

Если в выпадающем списке выбрано одно из значений Вдоль X, Вдоль Y, Вдоль Z, то ось вращения будет ориентирована вдоль соответствующей оси системы координат.

Направление. Если выбрано значение Произвольная ось, то ориентация поворотной оси определяется произвольным вектором, координаты которого задаются в группе Направление. Можно задать направляющие косинусы относительно каждой оси.

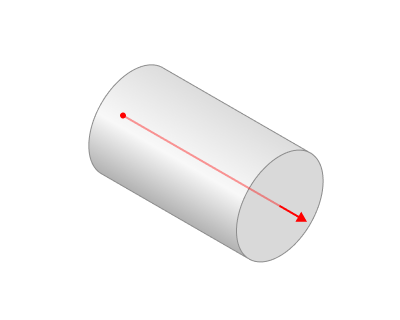

Начало. В полях группы Начало задаются координаты точки, которая служит началом координат выбранной поворотной оси.

Базовая система координат. Переключает координатную систему поворотной оси между глобальной системой координат и системой координат заготовки.

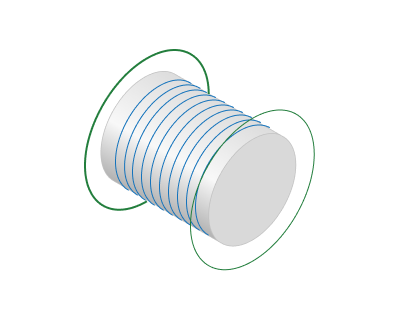

Минимальное положение на оси. Это минимальное расстояние, отсчитанное от Начала, где имеют место проходы инструмента. В режиме Авто этот параметр рассчитывается по габаритам заготовки.

Максимальное положение на оси. Это максимальное расстояние, отсчитанное от Начала, где имеют место проходы инструмента. В режиме Авто этот параметр рассчитывается по габаритам заготовки.

Угловой сектор. Это сектор, ограниченный Начальным и Конечным углами, где происходит обработка. Изменить размеры рабочей зоны можно перетаскиванием мышью соответствующей стороны сектора в графическом окне или заданием точного числового значения в текстовом поле, которое появляется на размерной линии.

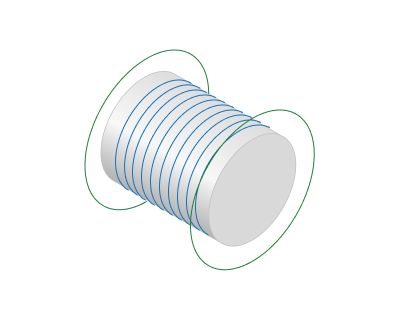

Полный.

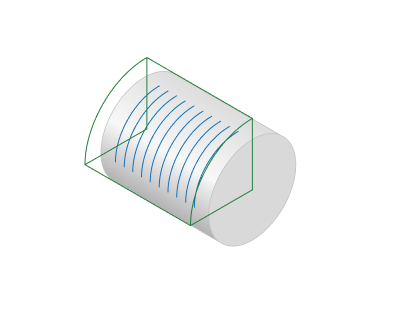

0...90.

Начальный угол. Начальный угол сектора.

Конечный угол. Конечный угол сектора.

Обработка изнутри. Параметр позволяет обрабатывать внутренние поверхности детали (проецировать траекторию на внутренние поверхности детали). Эта группа параметров работает аналогично операции 5D по поверхностям. В разделе Рабочая зона. Подробнее

Форма траектории:

Определяет формат вывода траектории.

Нажмите здесь, чтобы развернуть..

Траектория может быть представлена в одной из следующих форм:

Нажмите здесь, чтобы развернуть..

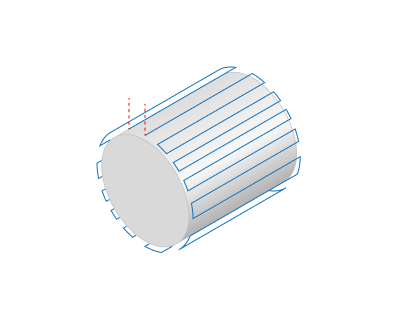

Прямые. При выборе этого пункта рабочие ходы получаются как линии пересечения обрабатываемых поверхностей и плоскостей, проходящих через Поворотную ось.

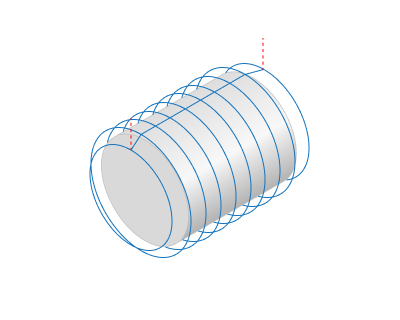

Окружности. При выборе этого пункта рабочие ходы получаются как линии пересечения обрабатываемых поверхностей и плоскостей, перпендикулярных к Поворотной оси.

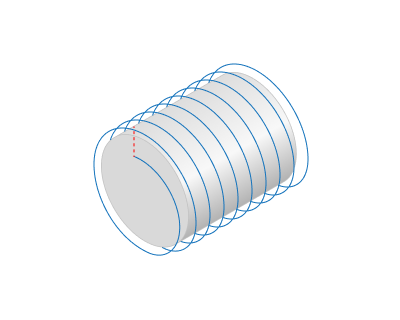

Спирали. Рабочие ходы будут иметь форму непрерывной спирали.

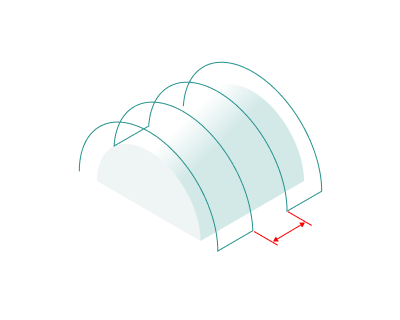

Шаг. Шаг вдоль поворотной оси.

Направление вдоль оси. В зависимости от значения параметра Форма траектории он определяет либо направление самих рабочих ходов, либо порядок следования нескольких рабочих ходов. В случае спирали, шаг которой совпадает с шагом обработки, данный параметр влияет на направление закручивания спирали.

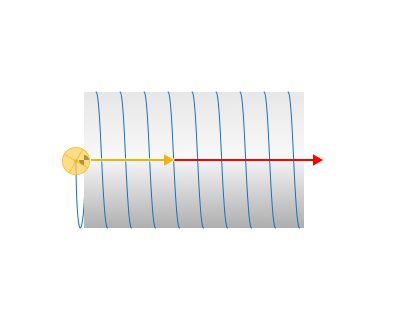

Прямое. Направление проходов инструмента соответствует направлению вектора Поворотной оси.

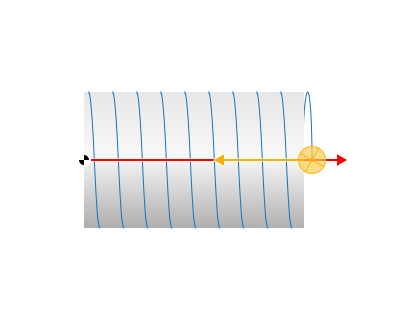

Обратное. Направление проходов инструмента противоположно направлению вектора Поворотной оси.

Шаг спирали. Определяет параметры траектории спиральных проходов. Шаг спирали может быть как положительной, так и отрицательной величиной. Знак шага определяет направление закручивания спирали.

Одинаковый с основным шагом. Получается одна спираль.

мм, %D инстр, Угол. Может быть задан произвольным значением в виде абсолютной величины, в процентах от диаметра инструмента, либо углом подъема витков спирали в градусах. Если шаг спирали не равен Шагу обработки, то получается серия спиралевидных проходов, отстоящих друг от друга на величину Шага обработки.

Угол по кривой. Автоматически определяет угол наклона спирали на основе кривой из Рабочего задания.

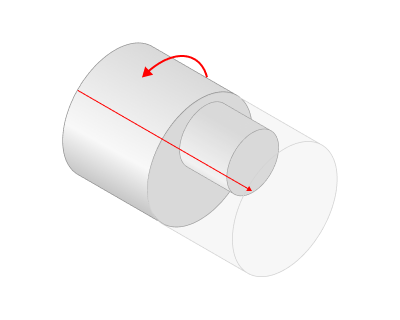

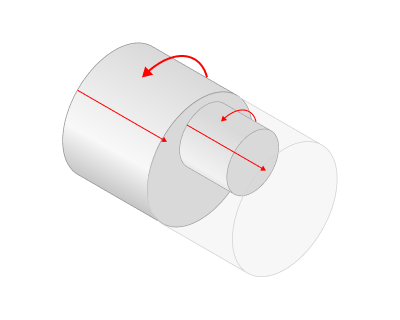

Использовать гибкую ось. При установке флага, ось, относительно которой формируются рабочие ходы, в каждом из сечений будет автоматически рассчитываться как средняя арифметическая точка центров кривизны профилей данного сечения. В результате траектория получается равномерной, без разрывов, с правильным изменением ориентации оси инструмента относительно детали. Опция применяется для обработки деталей типа «коленчатый вал», в которых имеется явная осевая асимметрия отдельных участков.

Ориентация инструмента:

Управляет расположением оси инструмента.

Нажмите здесь, чтобы развернуть..

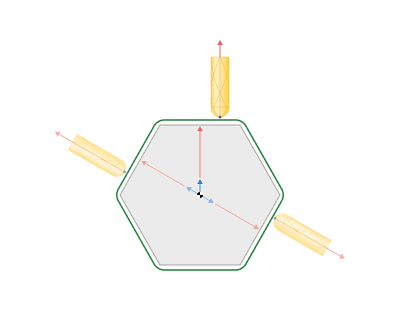

По нормали. В каждой точке траектории инструмент будет ориентирован вдоль нормали к поверхности в плоскости, перпендикулярной оси вращения.

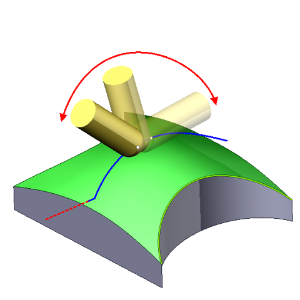

Угол опережения. Дополнительный угол наклона инструмента в плоскости направления движения. Он позволяет минимизировать эффект ухудшения условий резания в месте контакта инструмента с заготовкой. Угол может быть как положительным, так и отрицательным.

Боковой угол. Устанавливает значение угла наклона оси инструмента по отношению к оси, установленной в качестве Поворотной оси в плоскости, перпендикулярной направлению движения.

Расстояние сглаживания нормалей. Параметр для управления сглаживанием векторов нормалей. Доступно при включённой опции Использовать новый метод расчёта. Подробнее

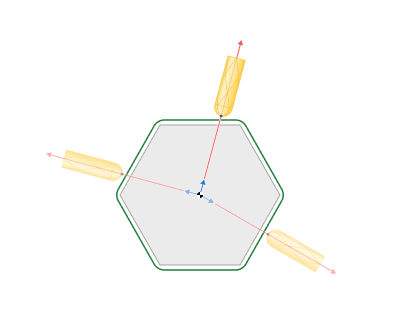

К оси. Инструмент в каждой точке траектории будет ориентирован по направлению к оси вращения независимо от нормали поверхности

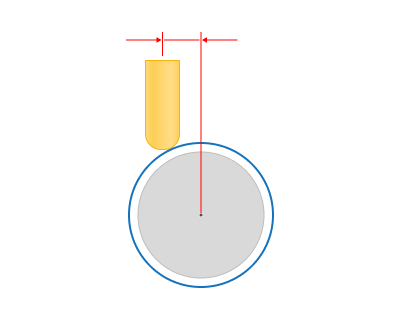

Смещение. Точка, к которой ориентирован инструмент, может быть смещена относительно Поворотной оси. Это выполняется Для снижения эффекта ухудшения условий резания в месте контакта инструмента с заготовкой. Смещение может задаваться либо абсолютным значением, либо в процентах от диаметра инструмента. Оно может принимать положительные и отрицательные значения.

Боковой угол. Устанавливает значение угла наклона оси инструмента по отношению к оси, установленной в качестве Поворотной оси в плоскости, перпендикулярной направлению движения.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.

Нажмите здесь, чтобы развернуть..

Оба. Направление вращения вокруг Поворотной оси будет чередоваться на каждом проходе. Позволяет уменьшить длину вспомогательных ходов и, соответственно, время обработки.

Попутное. Направление вращения инструмента вокруг Поворотной оси зависит от направления собственного вращения инструмента. Оно выбирается таким образом, чтобы взаимное перемещение инструмента и заготовки соответствовало попутному типу фрезерования.

Встречное. Направление вращения инструмента вокруг Поворотной оси зависит от направления собственного вращения инструмента. Оно выбирается таким образом, чтобы взаимное перемещение инструмента и заготовки соответствовало встречному типу фрезерования.

По часовой. Направление вращения инструмента вокруг Поворотной оси совпадает с направлением хода часовой стрелки, если смотреть с положительного направления оси, независимо от направления вращения инструмента.

Против часовой. Направление вращения инструмента вокруг Поворотной оси противоположно направлению хода часовой стрелки, если смотреть с положительного направления оси, независимо от направления вращения инструмента.

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

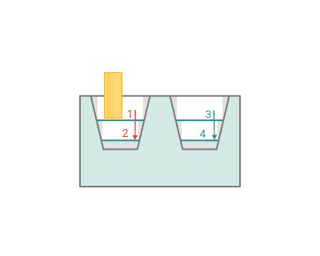

По слоям. Один слой обрабатывается по очереди в каждом профиле, перед тем как прейти к обработке следующего слоя.

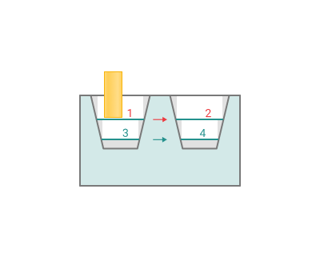

По строкам. Все слои одного профиля полностью обрабатываются перед тем как перейти к обработке следующего профиля.

Минимизация холостых ходов. При установленном флаге, каждый следующий рабочий ход выбирается из соображений минимизации длины перехода. Если флаг выключен, то все рабочие ходы производятся в строгой последовательности, определяемой направлениями обработки и типом траектории.

Радиальные слои:

Определяет настройки черновых и чистовых проходов.

Нажмите здесь, чтобы развернуть..

Черновые проходы. Если установлен флаг, то дополнительно к чистовому слою будут добавлены черновые слои. В текстовом поле необходимо задать общий припуск на черновую обработку.

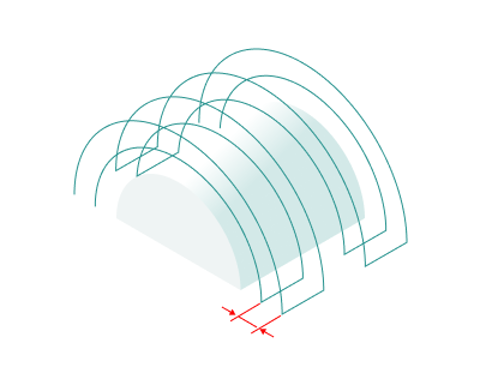

Шаг. Расстояние между черновыми проходами. Если шаг задан количеством слоев, то будет выполнено столько дополнительных проходов, сколько указано. Если же шаг задан расстоянием или в процентах от диаметра инструмента, то количество слоев определяется как припуск деленный на шаг.

Направление обработки. Для аддитивной обработки позволяет управлять направлением обработки.

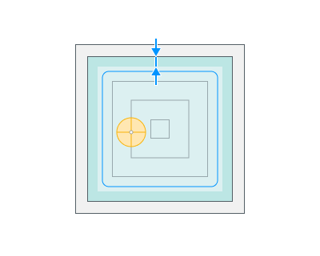

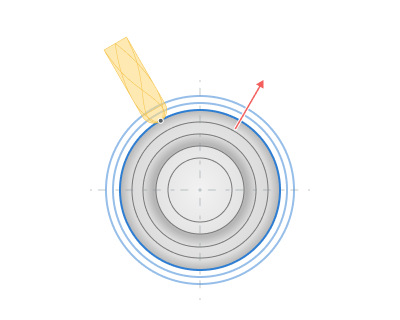

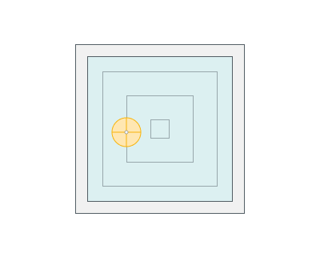

От внутренней к внешней. Инструмент переходит от центральных кривых траектории к внешним.

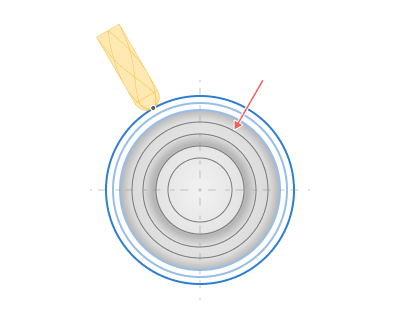

От внешних к внутренним. Инструмент переходит от внешних кривых траектории к внутренним.

Чистовой проход. Если установлен флаг, то контур, определенный в Рабочем задании, становится финальным проходом. Также будет выполнен один дополнительный проход, отстоящий от финального прохода на величину, заданную в текстовом поле.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Подробнее

Состоит из:

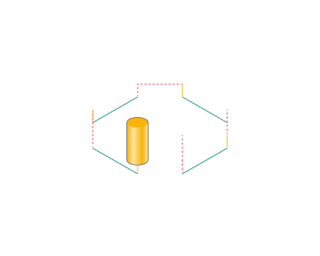

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

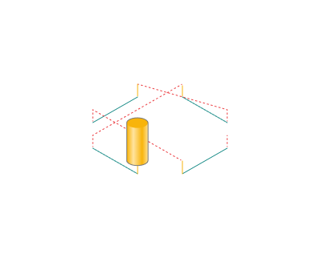

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
