Задание детали, заготовки и оснастки
Область применения:
Эти элементы позволяют вам задать деталь, заготовку, ограничения и оснастку.
Каждая строка списка определяет тело или поверхность, которые будут учитываться при расчете траектории. Текст в строке задает полный путь геометрического объекта, на который ссылается элемент списка. Если объект переименован или удален, то элемент будет помечен вопросом. Иконка перед строкой определяет тип элемента или способ построения тела на основе указанного геометрического объекта. Для добавления элементов различных типов используются соответствующие кнопки.
Поверхность. Кнопка добавляет выбранные поверхности в список. Если ничего не выбрано, то открывается окно для выбора ссылки на геометрический объект.
Нажмите здесь, чтобы развернуть..
При формировании заготовки, кнопка поверхности позволяет сформировать твердое тело, на основе выбранных поверхностей. Элемент типа «твердое тело» ограничивает замкнутый объем пространства. Существует два способа формирования тела:
- Сшивка выбранных поверхностей. В качестве ссылки может указываться только группа объектов, имеющая в своем составе сетки и/или поверхности, которые должны замыкаться в одну или несколько замкнутых оболочек. Точность сшивки указывается в открываемом окне.

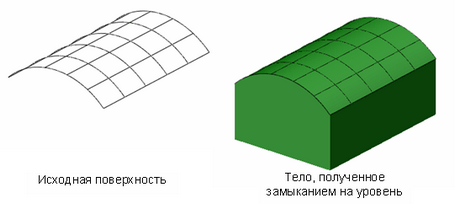

- Замыкание поверхностей до горизонтального уровня.
Примитив. Позволяет использовать различные шаблоны для определения заготовки в виде примитивов.
Нажмите здесь, чтобы развернуть..
Заготовка предыдущей операции. Специальные ссылочные элементы могут указывать на геометрический параметр, например, предыдущей операции. При этом элемент именно ссылается на модель. а не копирует ее. Соответственно элемент изменяется при изменении параметра, на который он ссылается. Если формируется деталь операции, то будет добавлена ссылка на деталь предыдущей операции. Если формируется оснастка операции, то будет добавлена ссылка на оснастку предыдущей операции. Если формируется заготовка, то в открывшемся окне будет предложено выбрать тип добавляемого элемента:
Результат предыдущей операции. Вводятся специальные элементы связи. Они используются для обеспечения связей между операциями, а также для определения простых параметрических характеристик. При этом элемент связи является ссылкой на исходный объект, который, в свою очередь, может быть ссылкой на другой объект. Изменение исходного объекта приводит к сбросу и/или повторному вычислению всех элементов ссылок.
Ограничения предыдущей операции. Позволяет задать примитив из предыдущего элемента (операции, установа, детали).
Пустая заготовка. Позволяет указать пустую заготовку. Часто используется при покраске.

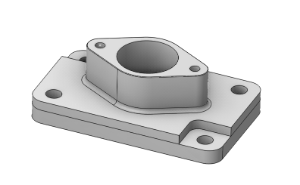

Брусок. Позволяет установить простую призму вокруг детали.
Нажмите здесь, чтобы развернуть..
Метод определения.

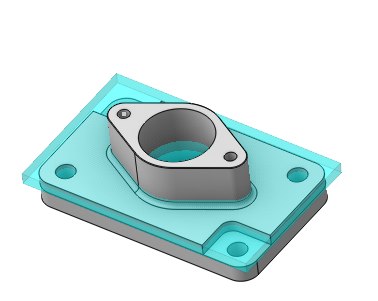

Вокруг детали. Позволяет установить габаритный короб вокруг детали с необходимыми припусками. Припуск измеряется от размеров детали.
Вокруг модели. Припуск добавляется относительно выбранной геометрии (деталей, поверхностей).
От центра. Позволяет задать заготовку по точкам. Расстояние до заготовки определяется от центральной точки (Pc) до габаритных размеров детали.

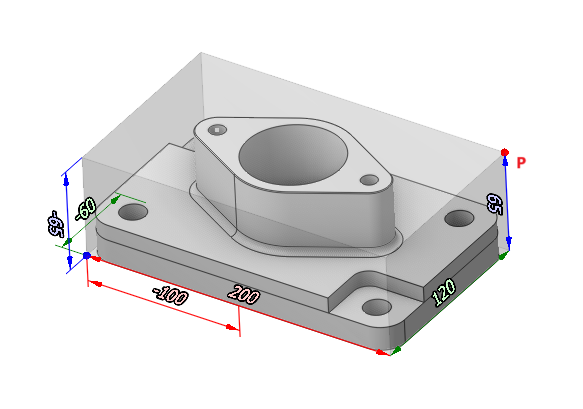

От угла. Позволяет задать заготовку по точкам. Расстояние до заготовки определяется от нижней точки (P) до габаритных размеров детали.
По двум точкам. Позволяет задать заготовку по точкам. Расстояние измеряется между точками P1 и P2. При этом точки в окне задаются по трём осям (X,Y,Z) относительно глобальной системы координат.

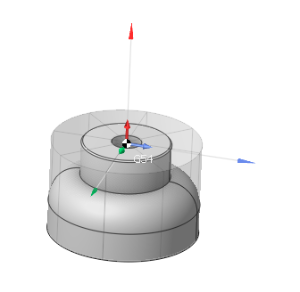

Цилиндр. Позволяет определить цилиндр вокруг детали в качестве заготовки.
Нажмите здесь, чтобы развернуть..
Вокруг детали. Создаёт цилиндр на основе размеров детали вокруг глобальной оси системы координат (при выборе опции Центр бруска).

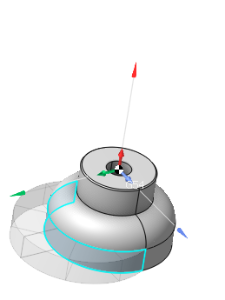

Вокруг модели. Создаёт цилиндр на основе выбранного элемента (ребра, детали) вокруг глобальной оси системы координат (при выборе опции Центр бруска).
Если выбрана опция центр СК. то заготовка создаётся аналогичным образом, но вокруг выбранной системы координат.
От центра. Позволяет задать заготовку по точкам. Расстояние до заготовки определяется от центральной точки (Pc) до габаритных размеров детали.

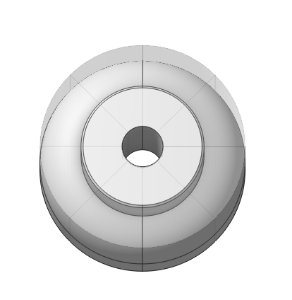

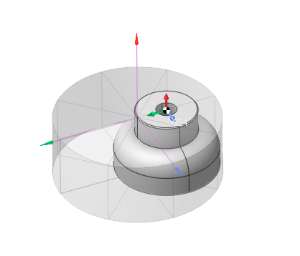

Труба. Позволяет определить цилиндр вокруг детали с отверстием в центре в качестве заготовки. Работает аналогично цилиндру.

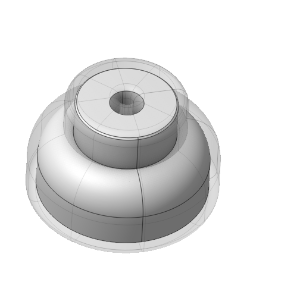

Огибающая. Позволяет вращать заготовку вокруг детали.

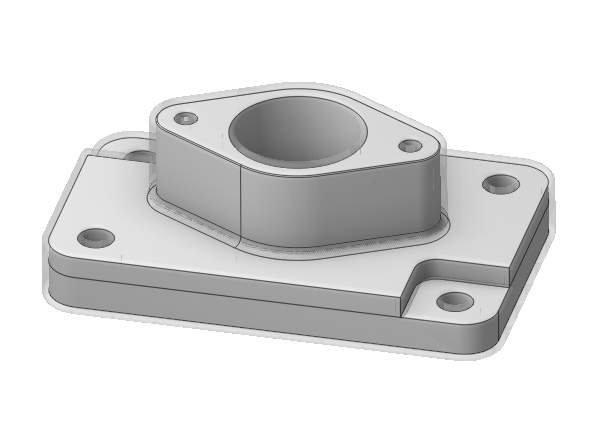

Отливка. Позволяет установить отливку с равномерным смещением заготовки от поверхности детали.

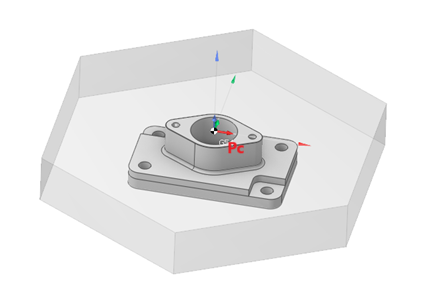

Многоугольная призма. Позволяет установить заготовку в виде многоугольника от центра заготовки (Pc).

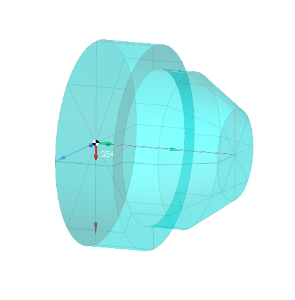

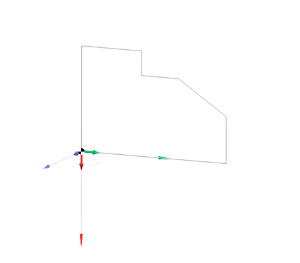

Вращение. Формирует тело вращения, используя указанные кривые в качестве образующих. Если ничего не выбрано, то открывается окно для выбора ссылки на геометрический объект. В качестве ссылки могут указываться кривые или группа, имеющая их в своем составе.
Нажмите здесь, чтобы развернуть..

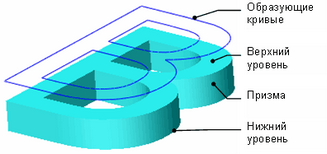

Вытянуть. Формирует призму.
Нажмите здесь, чтобы развернуть..
В качестве ссылки могут указываться замкнутые кривые или группа, имеющая их в своем составе. Указанные кривые используются в качестве образующих для построения призмы. Уровень верхнего и нижнего основания задается дополнительно. Если необходимо определить призму с одним или несколькими отверстиями, то наружные и внутренние кривые должны быть помещены в одну папку, которая и указывается в качестве образующей. Как правило, наружная кривая будет определять тело, а внутренние кривые – отверстие. При задании оснастки можно указать, чтобы наружная кривая определяла отверстие. Для этого необходимо установит галочку в поле Сквозное отверстие.
