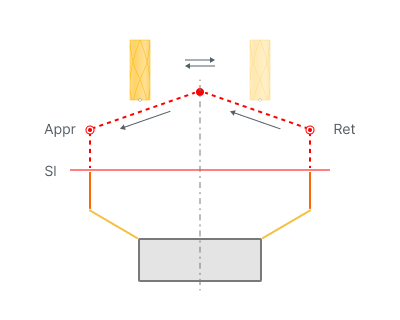

Подвод/Отвод
Appr - Подвод
Ret - Отвод
Sl - Безопасный уровень
Область применения:
Группа параметров управляет движениями от точки смены инструмента к началу врезания и обратно.
Подвод (Appr):
Под подводом понимается участок траектории инструмента, обеспечивающий его перемещение к точке подхода или врезания для первого рабочего хода операции из точки смены инструмента или из последней точки предыдущей операции.
Подвод обычно разделяется на два перемещения:
- Перемещение на ускоренной подаче к безопасной поверхности (Безопасному уровню - Sl), безопасному расстоянию, расстоянию рабочей подачи, или к специально задаваемому уровню. Вид поверхности безопасности и ее положение задается в группе Безопасные перемещения, а также - для пятикоординатных операций - в группе Переходы. На этом этапе можно сформировать несколько участков траектории в пределах подвода. Существуют различные способы формирования его траектории: Напрямую, Обход столкновений, Выбор, Правило из предыдущей операции/станка/субмашины. Подробнее
- Перемещение на ускоренной подаче к расстоянию включения рабочей подачи для первого рабочего хода по оси Z станка (для операций 3D фрезерования) или вдоль оси инструмента (для операций 5D фрезерования). Выбор конечной цели подвода, значения соответствующих расстояний задаются в группах Переходы и Расстояния.

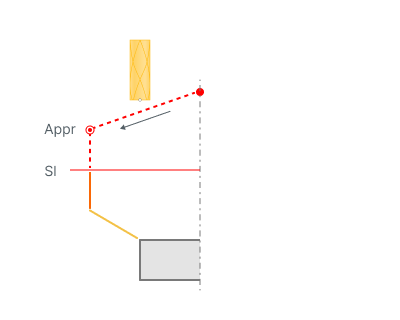

Appr - Подвод
Sl - Безопасный уровень
Отвод (Ret):
Под отводом понимается последовательность перемещений инструмента, обеспечивающая его перемещение от точки отхода для последнего рабочего хода операции к точке смены инструмента через безопасную плоскость.
Отвод обычно разделяется на два перемещения:
- Перемещение на ускоренной подаче из точки отхода для последнего рабочего хода по оси Z станка к безопасной поверхности, безопасному расстоянию, расстоянию рабочей подачи, или к специально задаваемому уровню. Принцип формирования отвода такой же, как и для подвода.
- Перемещение на ускоренной подаче к точке смены инструмента.

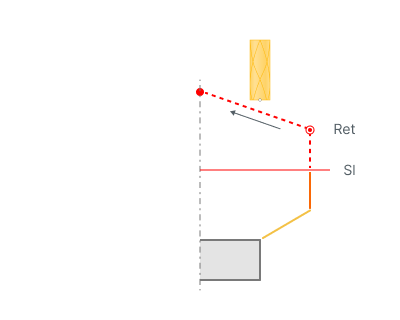

Ret - Отвод
Sl - Безопасный уровень

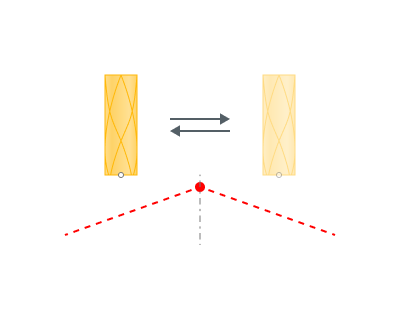

Точка смены инструмента:
Точка смены инструмента - это позиция станка, в которой происходит смена инструмента. В CAM системе вы можете задать точку смены инструмента как для всего тех процесса, так и для отдельных операций. Подробнее
