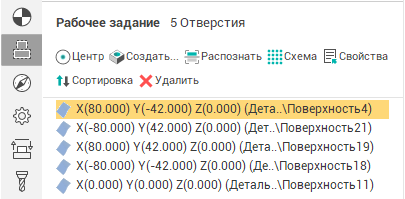

Рабочее задание для операции обработки отверстий

• — Создать отверстие объектом типа «Точка»
• — Создать отверстие вводом координат
• — Распознать отверстия в модели детали
• — Создать группу отверстий по схеме
• — Параметры выбранных отверстий
• — Удалить выбранные элементы

В операции обработки отверстий список отверстий определяет количество, последовательность, и параметры обрабатываемых отверстий. Порядок следования объектов в списке определяет порядок обработки при отключенной в окне параметров оптимизации. Смена последовательности производится перетаскиванием операций мышью.

Каждое отверстие характеризуется координатами центра, диаметром, а также значениями верхнего и нижнего уровней. Если центр задается координатами, то отверстие помечается иконкой . Если центр отверстия определяется объектом типа точка, то строка помечается иконкой . Вне зависимости от способа задания центра, глубина отверстия задается непосредственно в окне Параметры отверстий. Для задания верхнего и нижнего уровней, необходимо выбрать в правом списке желаемые точки и заполнить поля Zмакс. и Zмин..

Примечание: В операции Обработка отверстия 5D для каждой точки центра отверстия может быть задано направление сверления в окне рабочего задания для параметров отверстия в поле Инвертировать или в графическом окне путем выбора мышкой вектора нормали из центра выбранного отверстия в операции.

• Zмакс. – определяет координату Z переключения на рабочую подачу. Координата может быть задана явно или рассчитываться автоматически. При автоматическом расчете, переключение на рабочую подачу происходит на безопасном расстоянии до заготовки.
• Zмин. – определяет координату Z нижней точки отверстия. Координата может быть задана явно или рассчитываться автоматически. При автоматическом расчете, координата определяется по условию касания обрабатываемой модели.

Дополнительно к параметру ZMin, в операции для каждого отверстия может быть определен параметр Учет фасонной части сверла, который может принимать значения:

• Выкл – кончик сверла опускается на глубину ZMin.
• Конец сверла – кончик сверла опускается ниже глубины ZMin на величину высоты конусной части сверла, таким образом обеспечивая цилиндрический участок сверления до глубины ZMin.
• Глубина – кончик сверла опускается ниже глубины ZMin на величину задаваемую в поле значения глубины.

Список отверстий может быть экспортирован из операции в файл формата DXF путем выбора точек в списке и выбором пункта Экспортировать выделенное в DXF в контекстном меню.

Также возможно упорядочивание точек по различным параметрам, путем нажатия на кнопку рабочего задания Сортировка.
