Что нового в СПРУТКАМ 20
- Общие улучшения.
- Интерфейс.
- Технологические обновления
- Добавлены новые инструментальные сборки
- Добавлена новая операция Комбинированная чистовая
- Добавлена новая операция Обработка лопаток.
- Добавлена новая операция Полирование по контуру.
- В функцию Контроль державки добавлена новая возможность: Адаптивный наклон, Контроль переходов.
- Функция Распознавание элементов была добавлена для операции 6D контур
- Опция Интеллектуальное перемещение была улучшена.
- Калькулятор режимов резания переработан и расширен.
- Улучшен контроль углов
- Опция Отвод добавлена в Сварку 6D.
- Новый точный формат экспорта результата симуляции
- Добавлено расширение Поддержки.
- Обновления в аддитивной обработке
- Расширение функционала модуля проектирования
- Новая функция Раскрой
- Инструменты 3D-вида
- Прочие обновления
Общие улучшения.
Интерфейс.

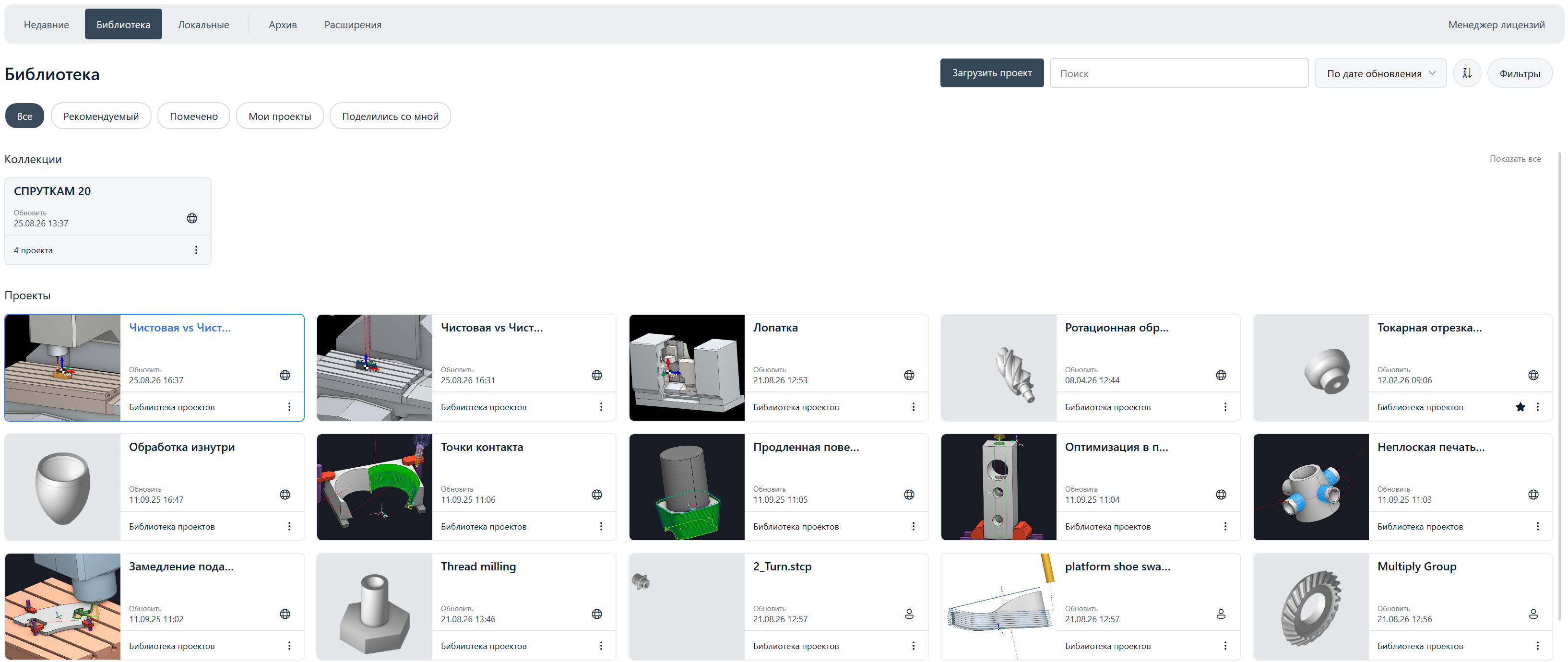

Домашняя страница обновлена.
Внешний вид Домашней страницы был изменен. Теперь вы можете организовывать проекты в коллекции — объединять связанные проекты в большие цветные карточки в верхней части страницы, а отдельные карточки проектов отображаются ниже в переработанной сетке. Верхняя навигационная панель была реорганизована для более быстрого доступа к разделам Недавние, Библиотека, Локальные, Архив, Расширения. Подробнее

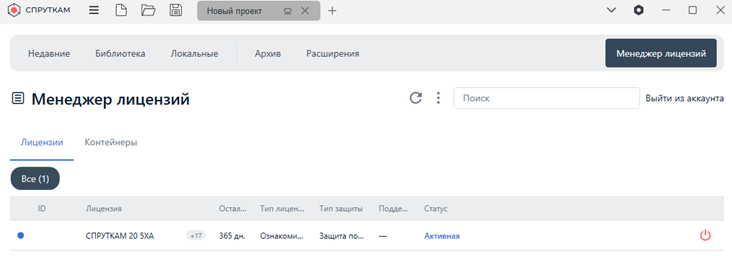

Кроме того, Менеджер лицензий теперь встроен непосредственно в окно Главной страницы, а не открывается в отдельном окне.
Oбновлено меню инспектора.

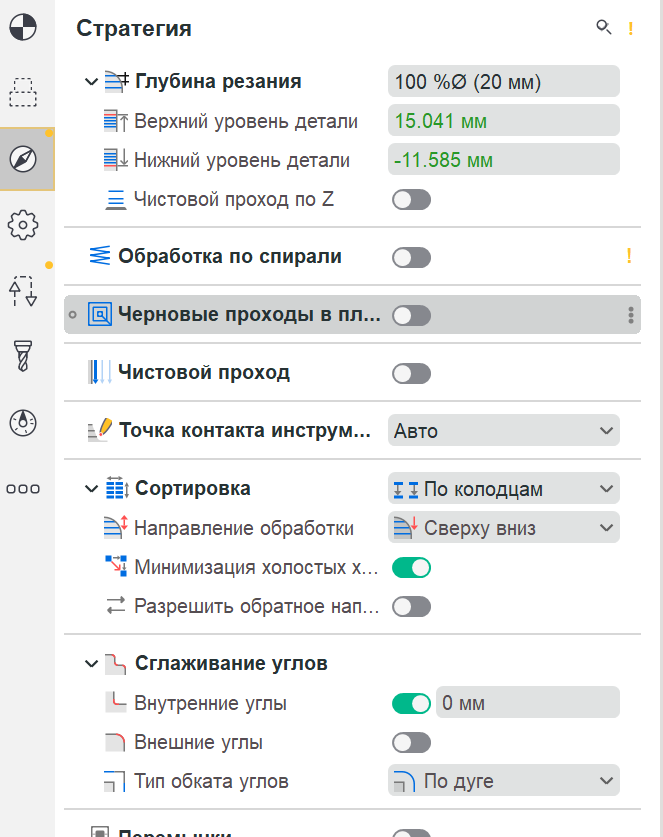

Пересмотрен внешний вид элементов инспектора (выпадающие списки, переключатели и т.п.). Реорганизованы параметры на вкладке Наладка для станков и роботов. Подробнее

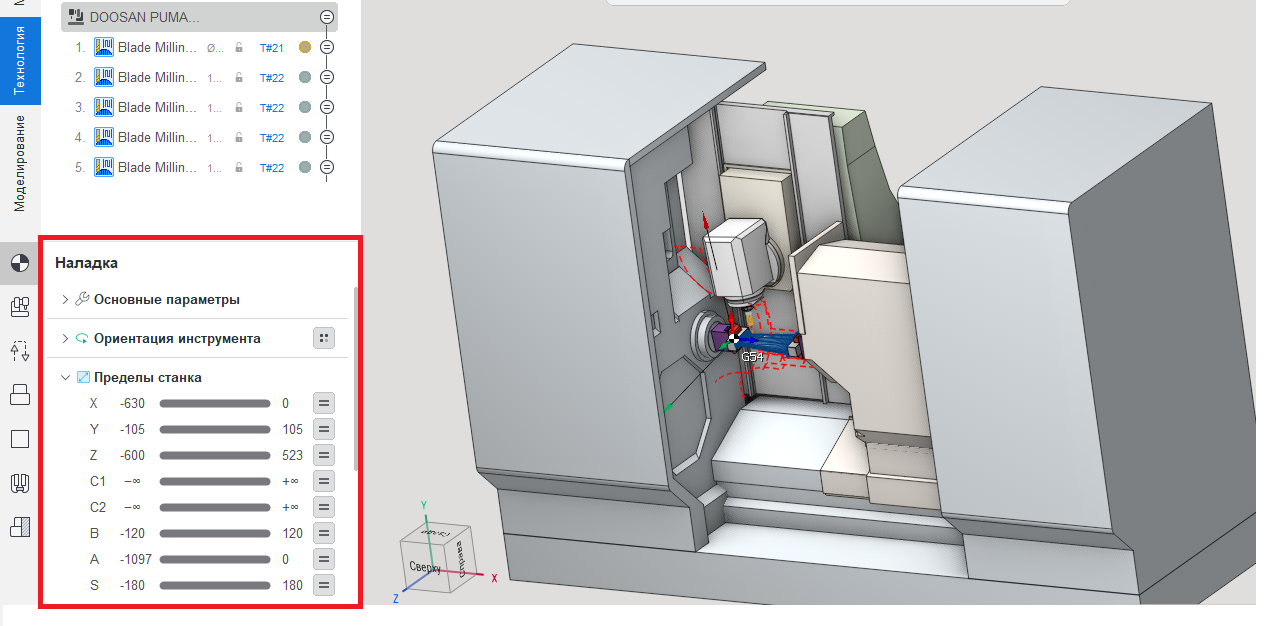

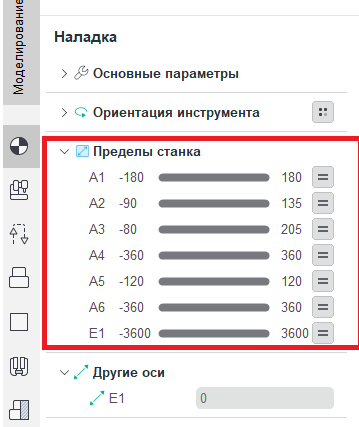

Добавлена группа Пределы станка.
Группа Пределы станка относится к панели Наладка и задаёт уменьшенные пределы перемещений по каждой оси, которые учитываются при расчёте траектории и карт. Эти значения сужают диапазоны осей, полученные от станка или робота, до меньшей рабочей зоны, благодаря чему перемещения планируются строго в пределах диапазона, допустимого для текущей операции. Подробнее
Пересчёт траектории оптимизирован.
Если изменения параметров не требуют полного пересчёта, рассчитанная траектория сохраняется. При пересчёте обновляются только участки, затронутые изменениями, например переходы, подводы и отводы.
Добавлены индикаторы изменённых параметров. CAM-система сохраняет состояние параметров операции при расчёте траектории. Если после редактирования текущие настройки отличаются от тех, которые использовались при расчёте траектории, операция получает жёлтый статус предупреждения. Инспектор отмечает изменённые параметры, их группы и соответствующие страницы, помогая быстрее находить изменения, требующие пересчёта.
Перед пересчётом можно восстановить значения параметров, использованные для расчёта текущей траектории.
Чтобы включить опцию, откройте Настройки → Технология → Выключите Автоматический сброс траектории. Подробнее

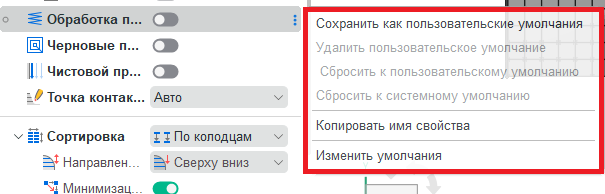

В инспекторе добавлены пользовательские параметры по умолчанию
Контекстное меню инспектора (открывается через кнопку с тремя точками) теперь включает следующие пункты: Сохранить как пользовательское умолчание, Удалить пользовательское умолчание, Сбросить к пользовательскому умолчанию, Сбросить к системному умолчанию, Копировать имя свойства и Изменить умолчания. Подробнее

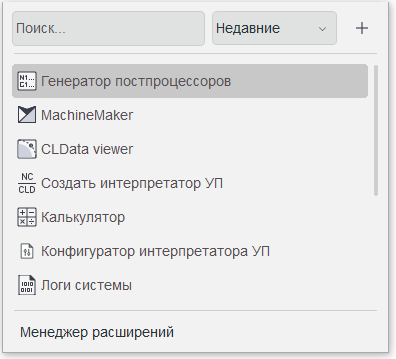

Кнопка Утилиты на главной панели переработана для быстрого доступа к встроенным и пользовательским инструментам.
Кнопка Утилиты на главной панели обеспечивает быстрый доступ к встроенным и пользовательским инструментам напрямую из главного окна приложения. Она объединяет в одной панели поиск, сортировку, запуск и управление пользовательскими утилитами, а также доступ к менеджеру расширений. Подробнее
Технологические обновления

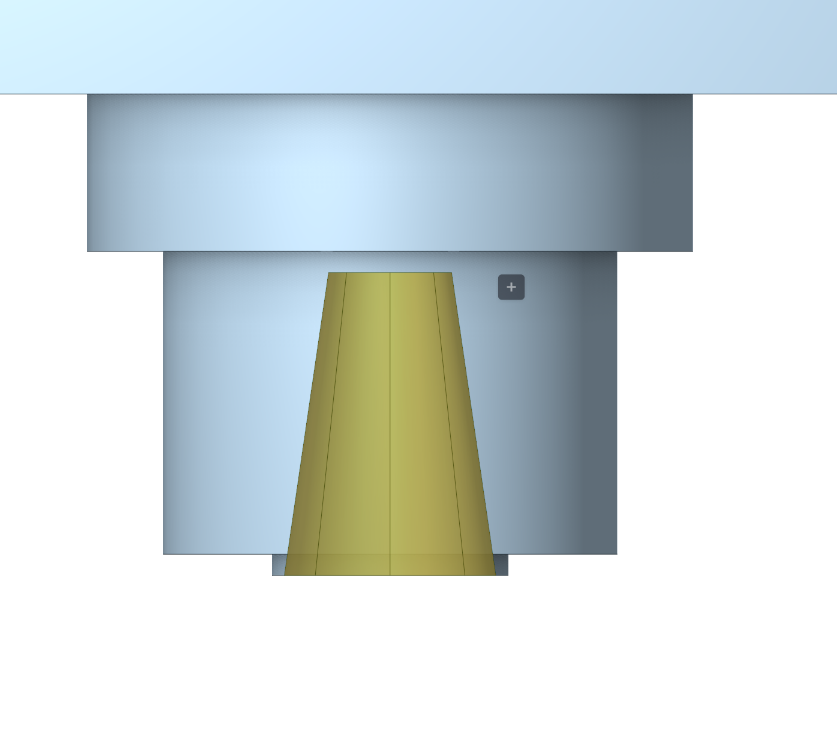

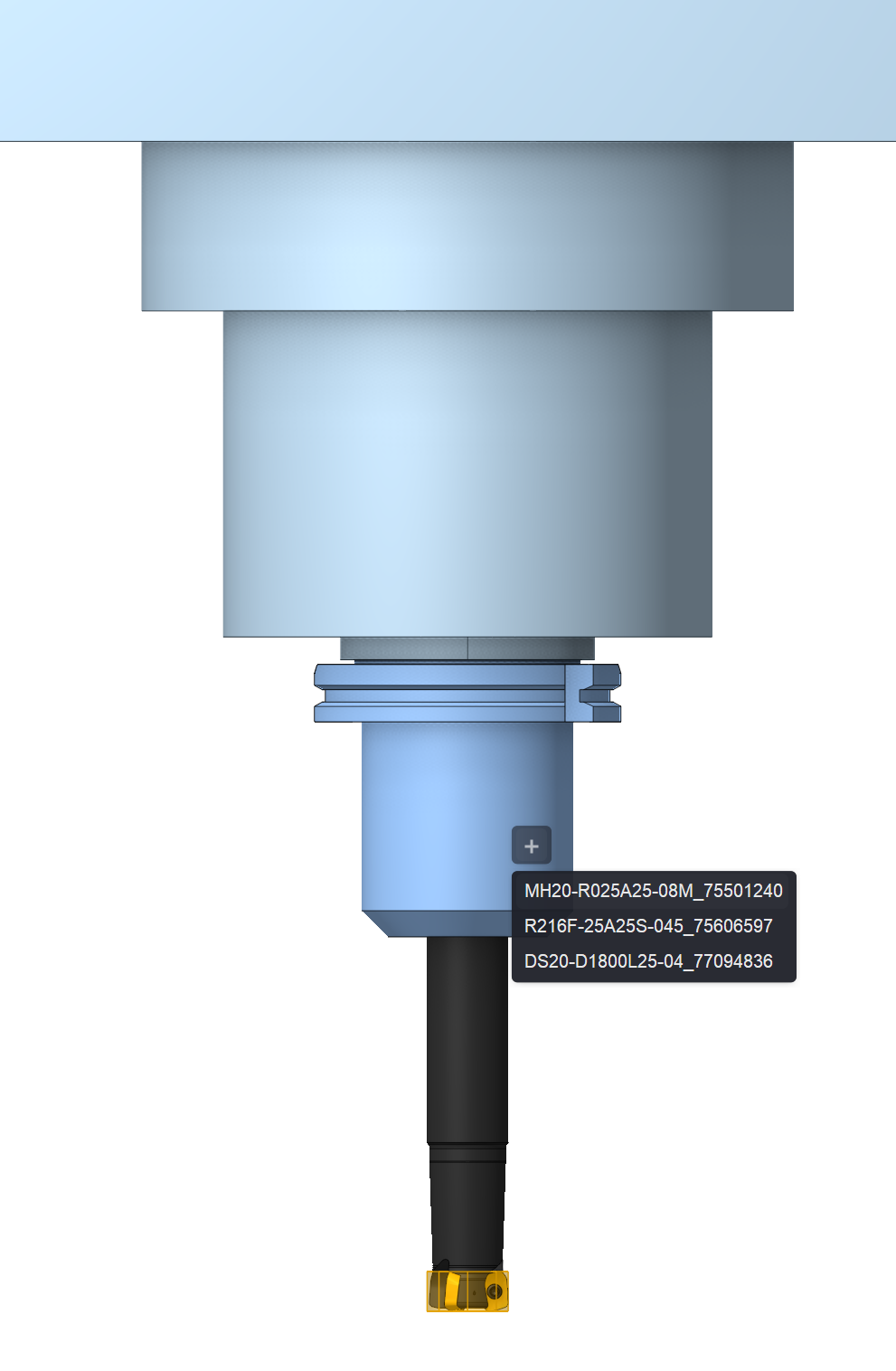

Добавлены новые инструментальные сборки

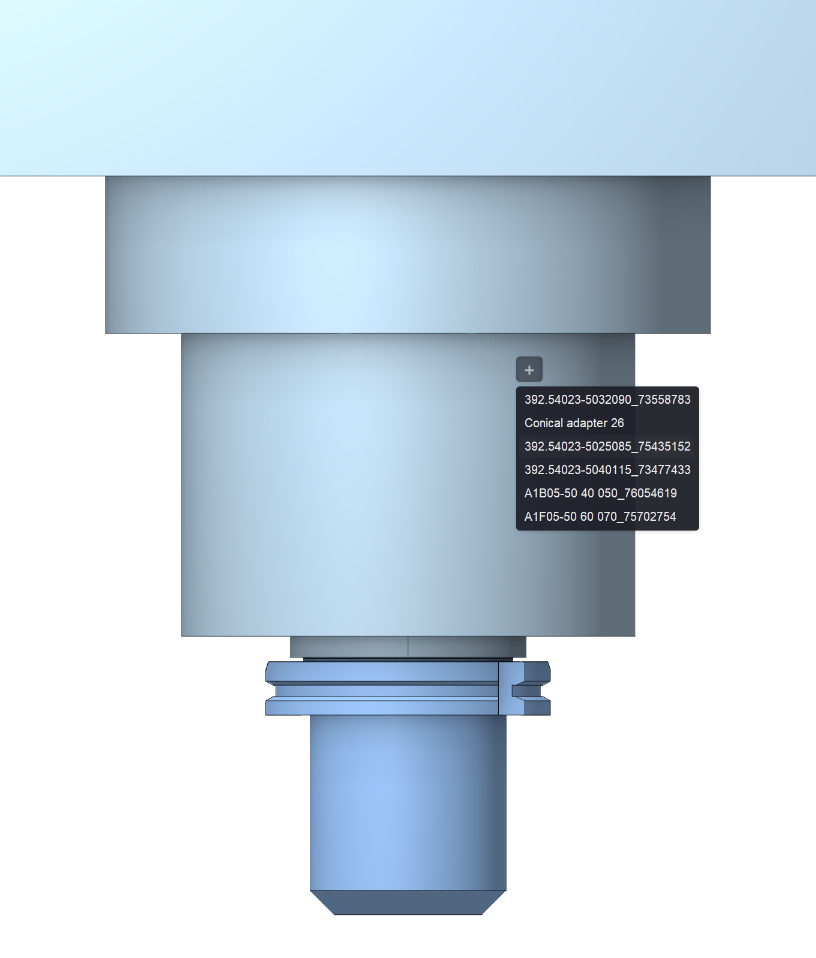

Реализован новый режим работы с параметрическими и трехмерными инструментами. Данный режим позволяет в интерактивном режиме на вкладке Технология собирать инструментальную сборку — от посадочного гнезда шпинделя (или другой системы крепления станка) до режущего инструмента, включая различные держатели и оправки. Подробнее

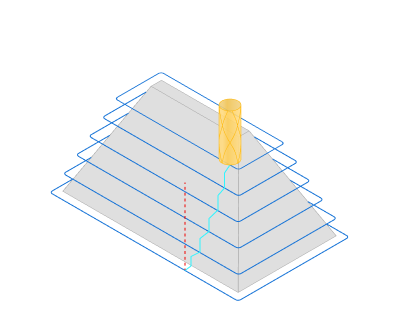

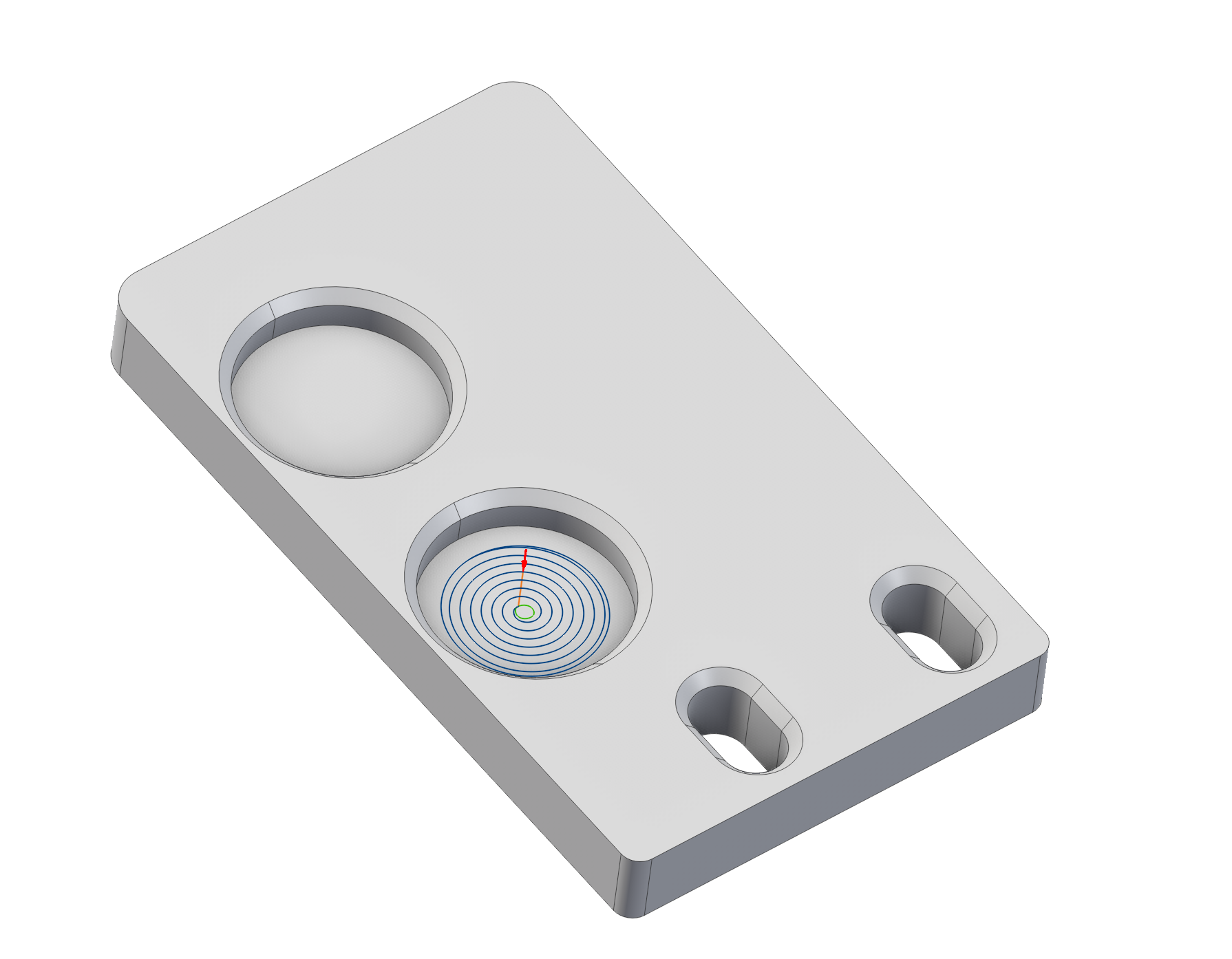

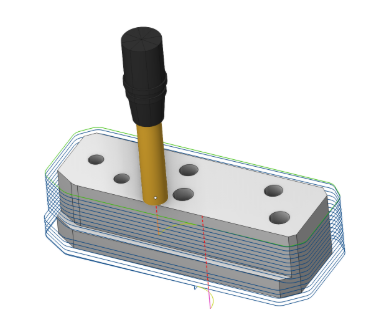

Добавлена новая операция Комбинированная чистовая
Стратегии:

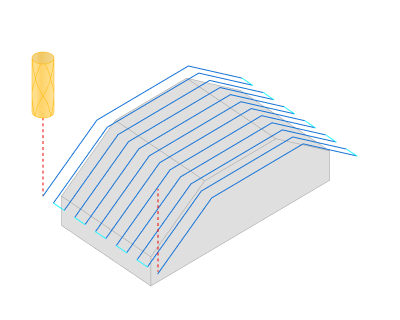

- Построчная
- Послойная

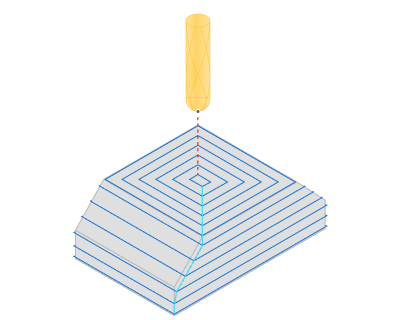

- 3D смещение
- Построчная+Послойная
- 3D Смещение+Послойная
Преимущества:
- Генерация спиралей для послойных проходов (винтовая обработка).
- В комбинированных стратегиях пологие и крутые зоны обрабатываются различными способами, что обеспечивает равномерную высоту гребенки и улучшает условия резания.
- Комбинированные стратегии включают сглаживание/объединение зон обработки на основе параметра Расстояние сглаживания. Это позволяет формировать более цельную траекторию с меньшим количеством лишних проходов и переходов.
- Добавлено интеллектуальное объединение траекторий для комбинированных стратегий.
- Процесс расчета полностью распараллелен.
Данная операция способна заменить устаревшие (legacy) операции и решить связанные с ними вопросы. Подробнее

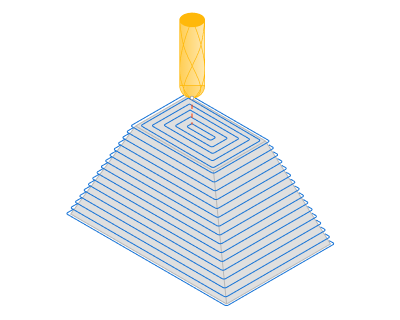

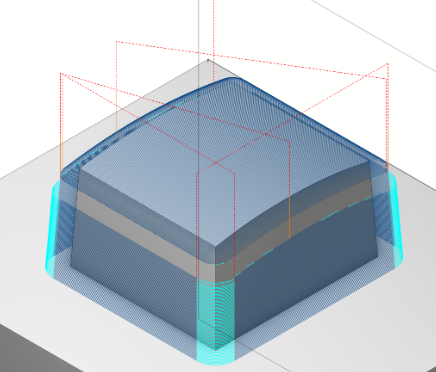

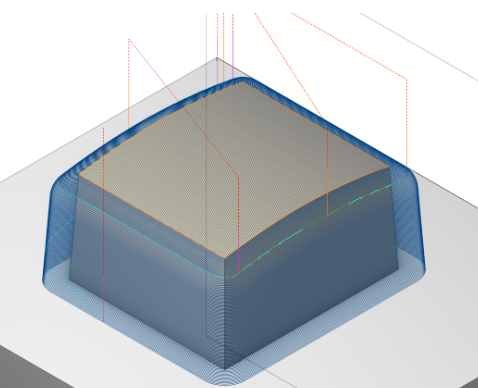

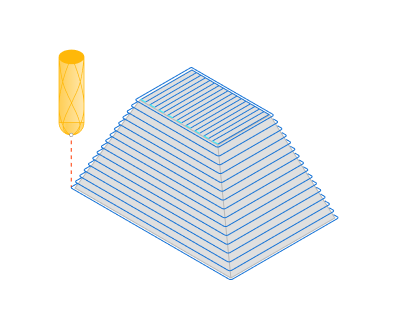

Операция Комбинированная чистовая со стратегией Построчная + Послойная заменяет устаревшую операцию Комплексной обработки, обеспечивая улучшенное качество поверхности и сокращение времени обработки.

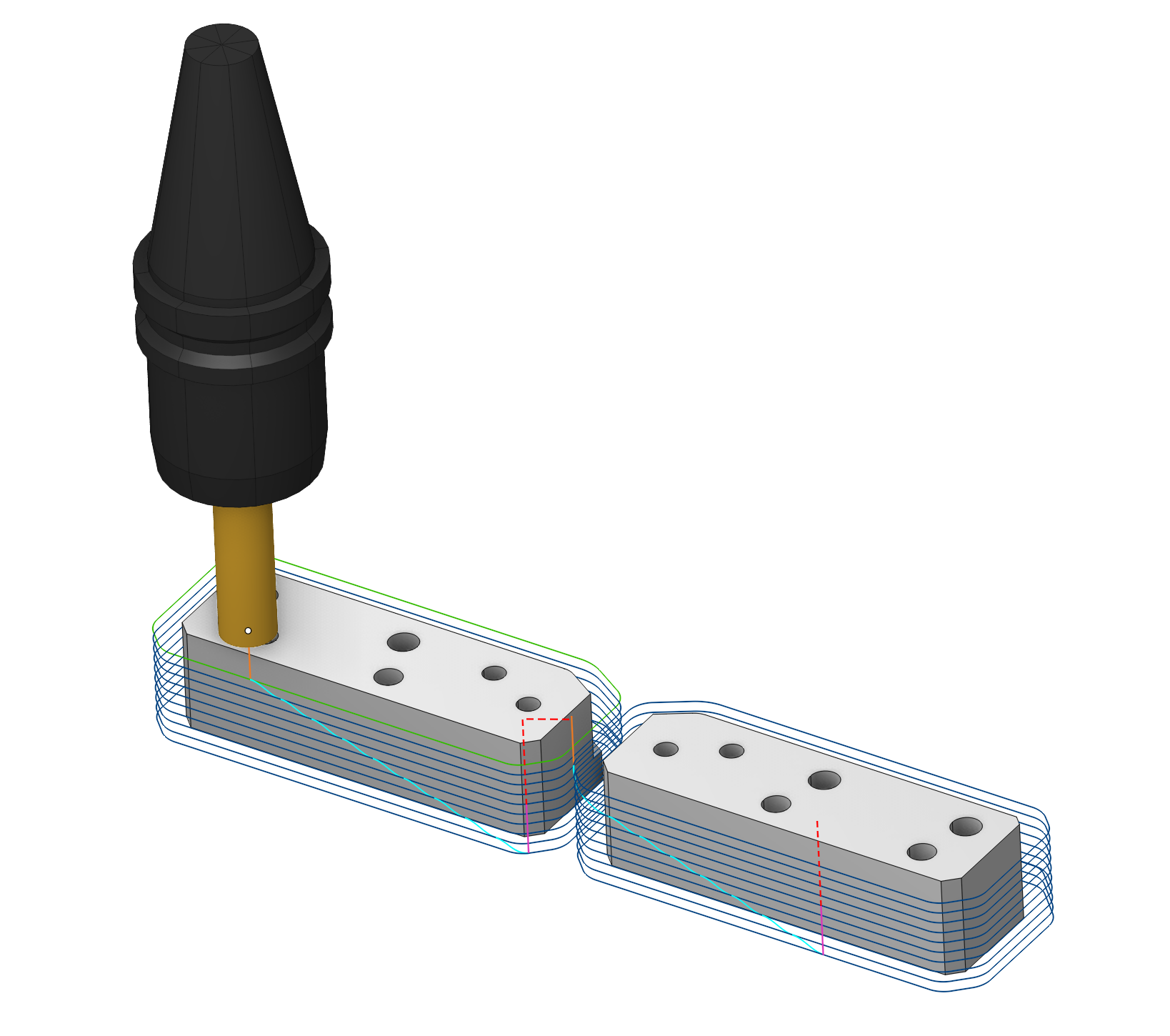

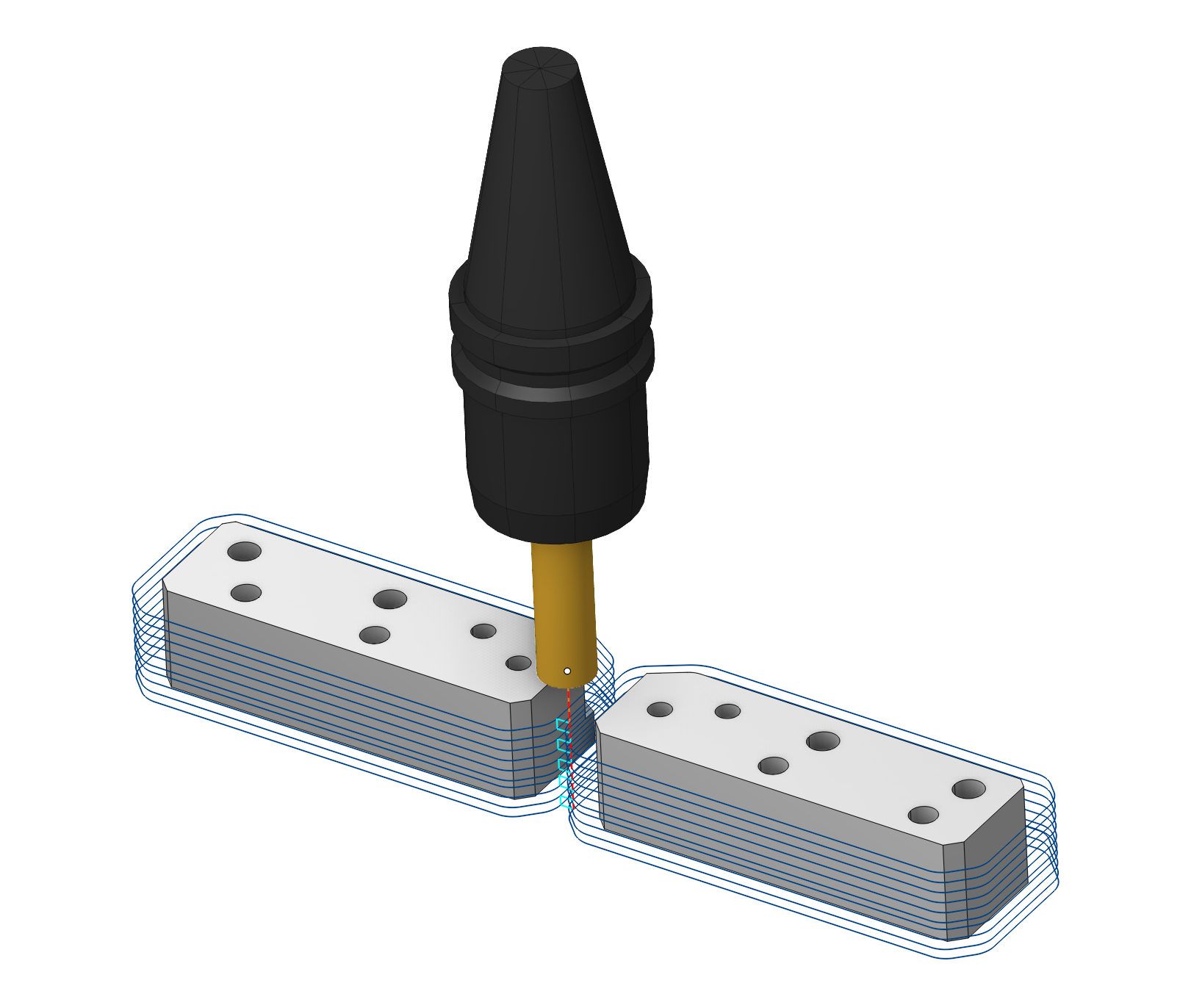

В операции Чистовая послойная отсутствует заданная начальная точка, что может привести к столкновению инструмента или врезанию между соседними деталями. Новая операция Комбинированная чистовая теперь включает задаваемую пользователем начальную точку во всех стратегиях, обеспечивая более гибкую и контролируемую обработку.

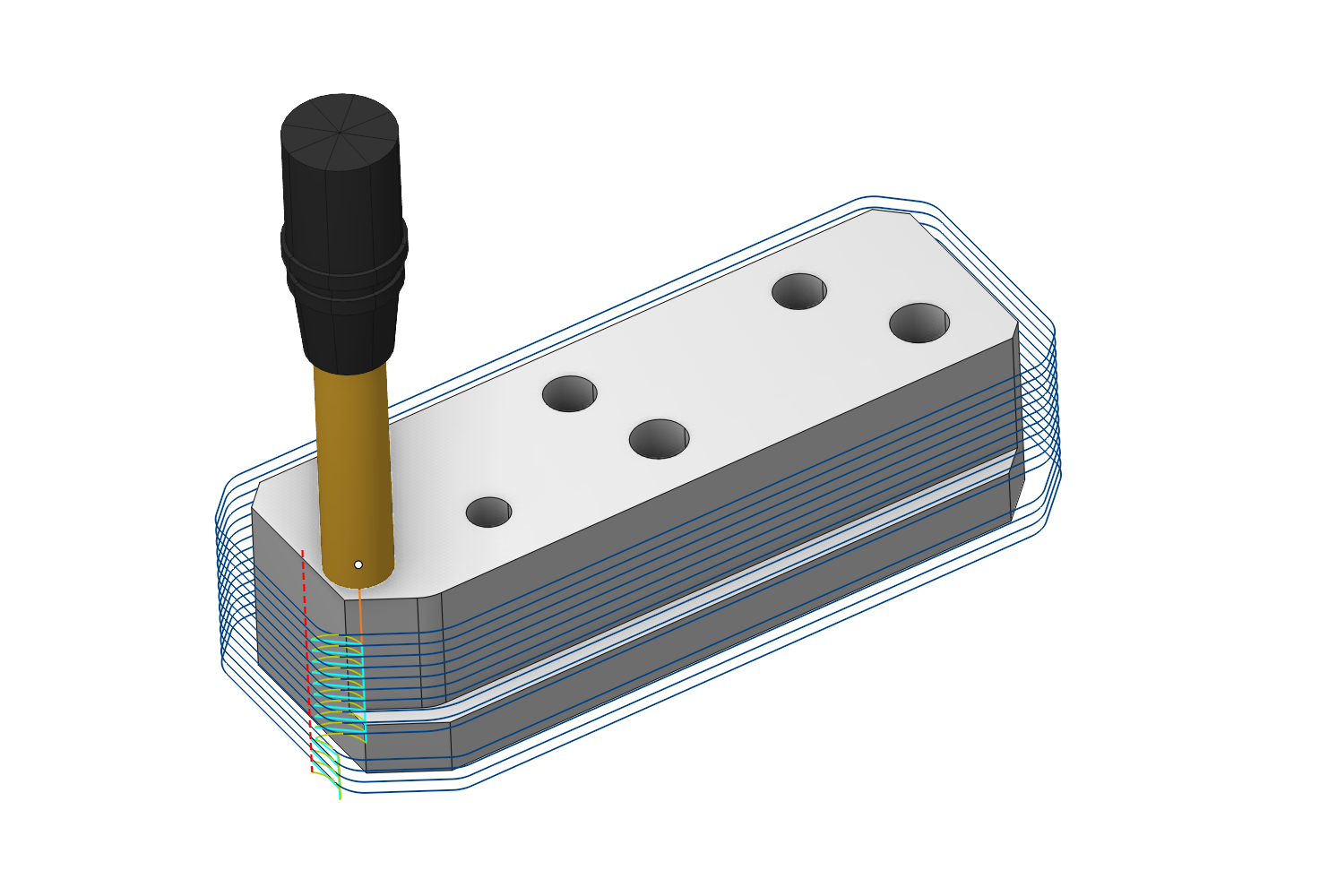

В операции Чистовая послойная отсутствует возможность спиральной обработки. В результате выполнить требуемый процесс обработки с помощью этой стратегии невозможно.

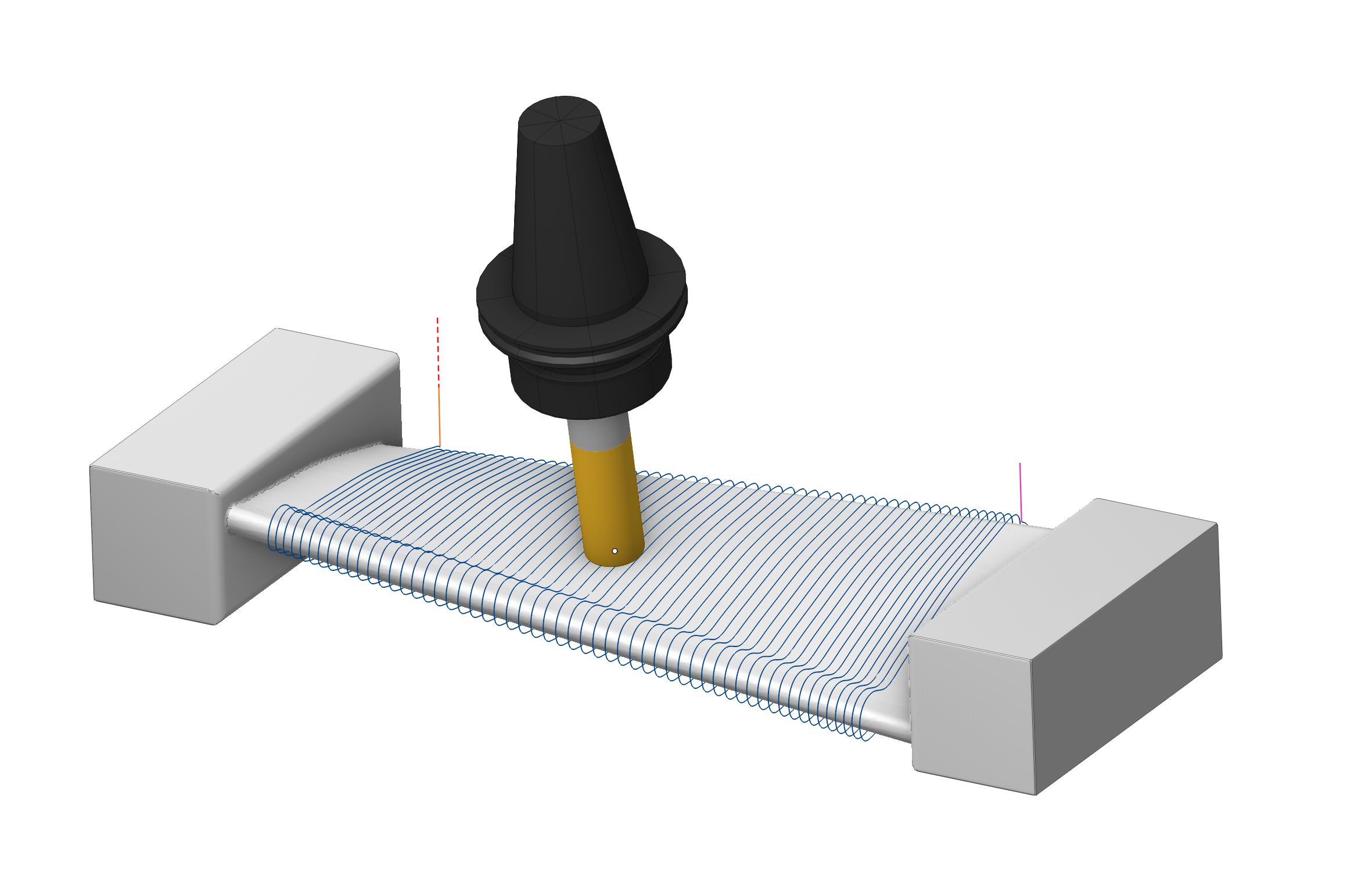

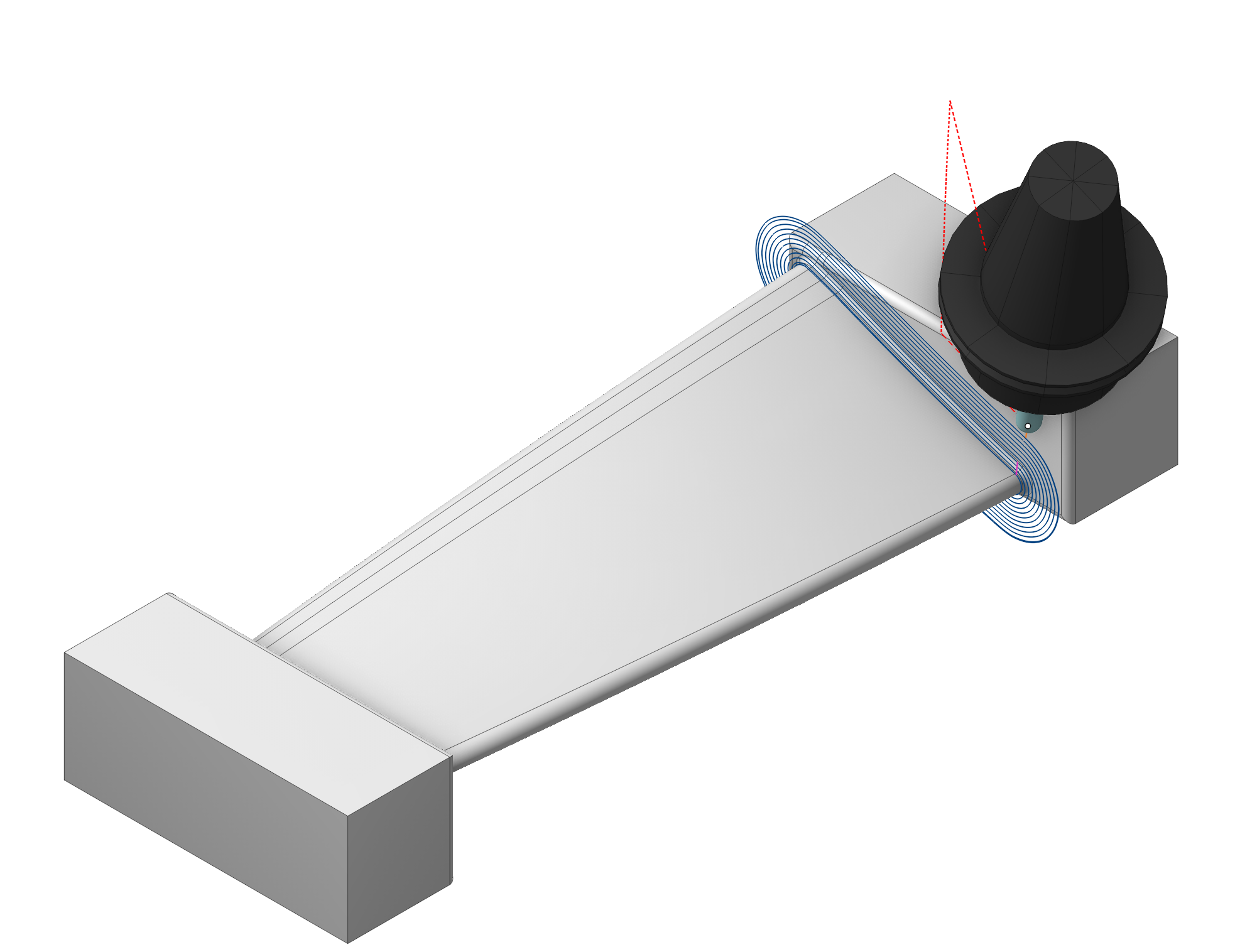

Добавлена новая операция Обработка лопаток.

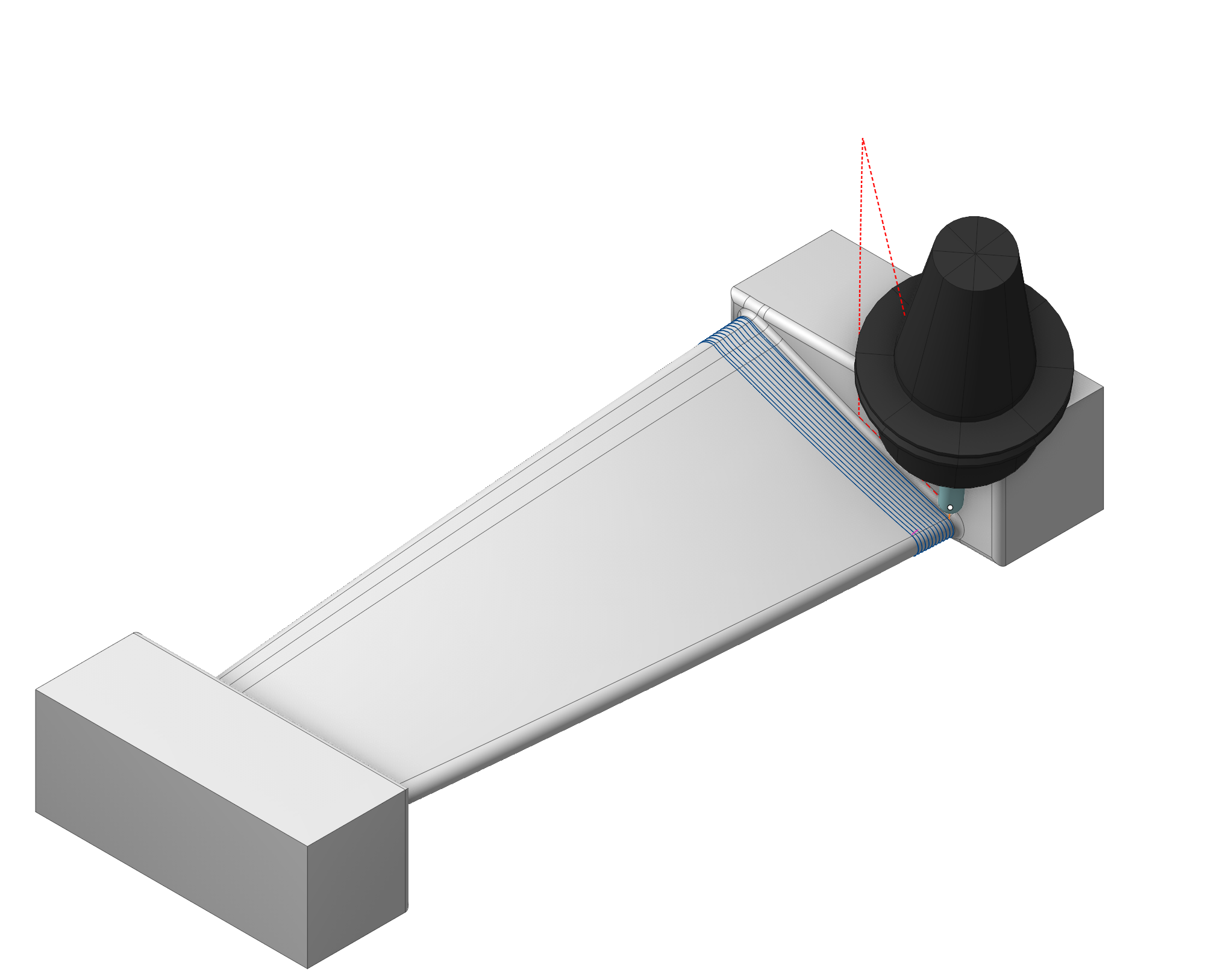

Специализированный модуль обработки лопаток включает стратегии для ключевых конструктивных элементов: лопатка, основание, ступица. Результат — оптимизированные траектории и высокое качество поверхности в каждой ответственной области. Подробнее

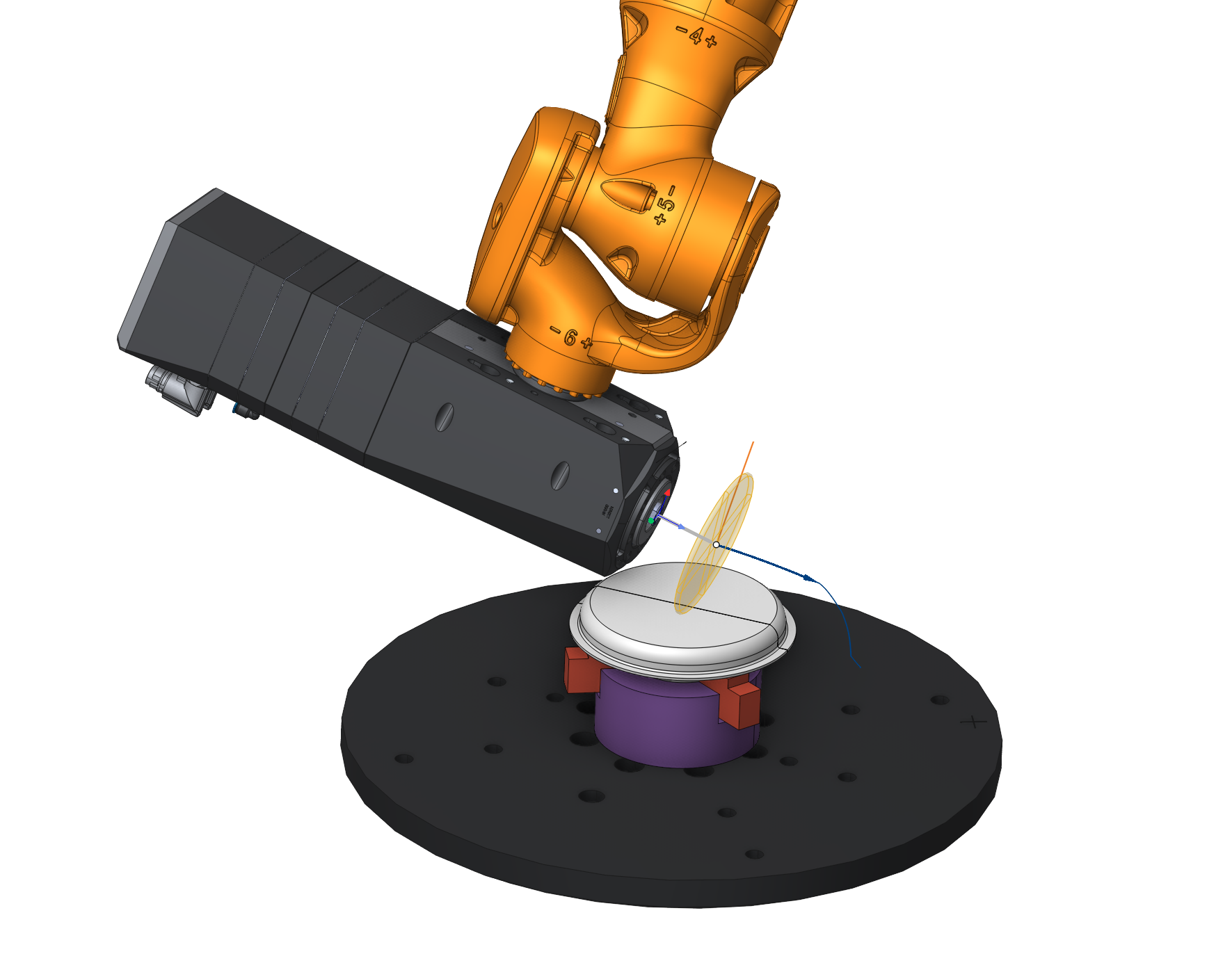

Добавлена новая операция Полирование по контуру.
Операция выполняет чистовую обработку стенок и кромок детали вдоль заданных контуров с использованием боковой поверхности дискового инструмента. Подробнее

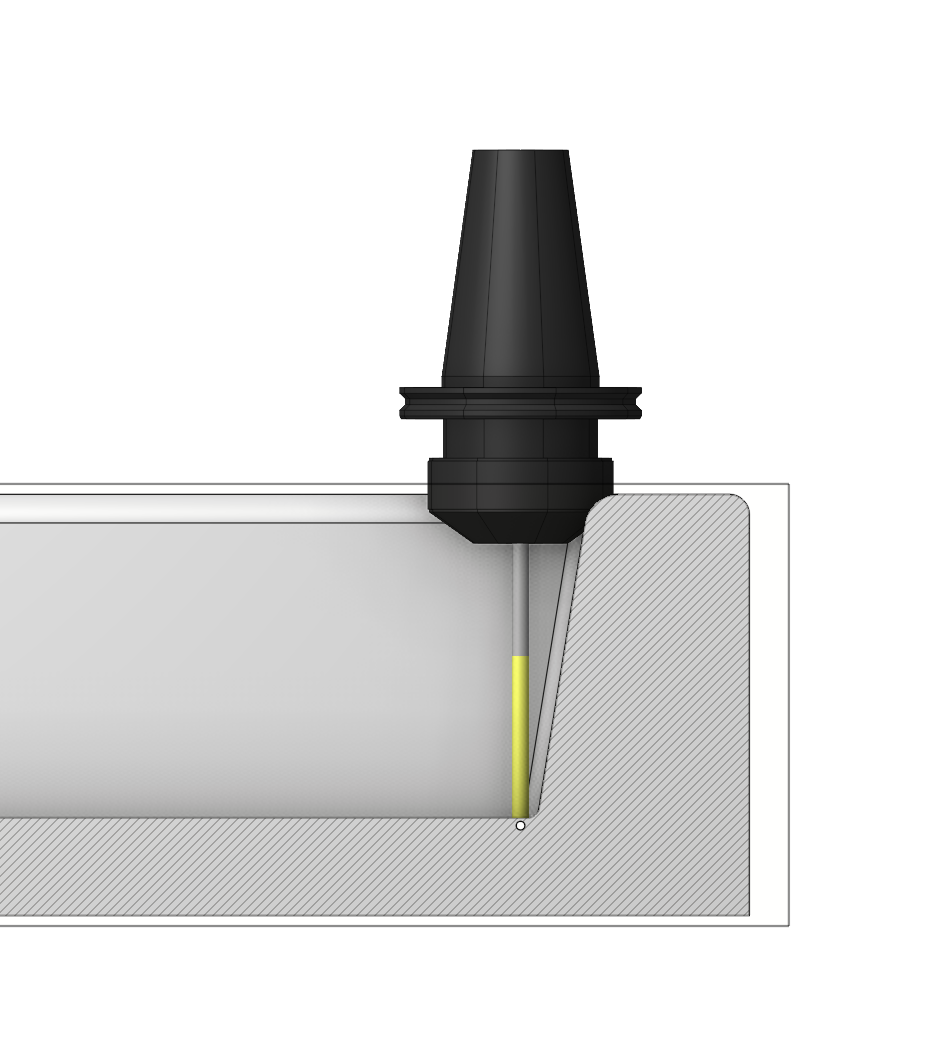

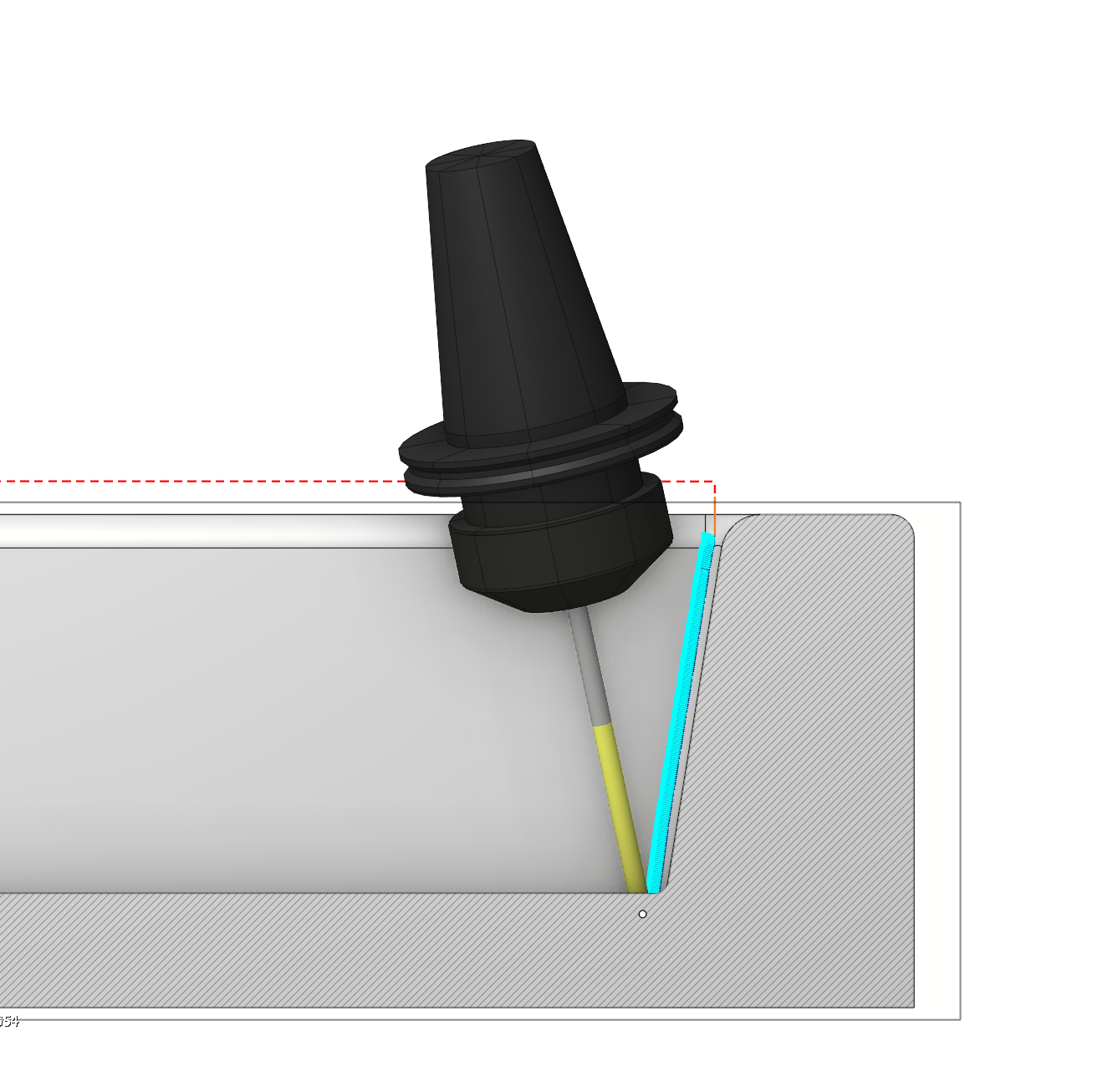

В функцию Контроль державки добавлена новая возможность: Адаптивный наклон, Контроль переходов.
В отличие от Наклона в сторону, эта функция позволяет одновременно отклонять инструмент по двум осям, преобразуя 3-осевую обработку в 5-осевую под различными углами. Подробнее

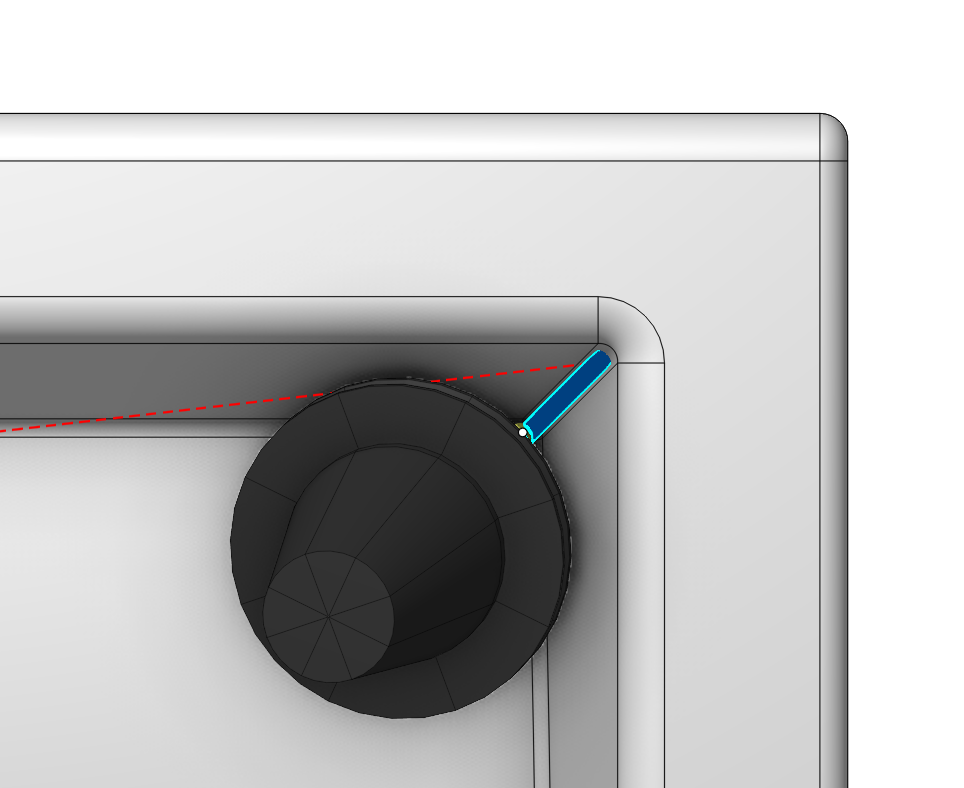

Функция Контроль переходов позволяет выполнять угловое отклонение инструмента при переходах между рабочими (режущими) проходами.

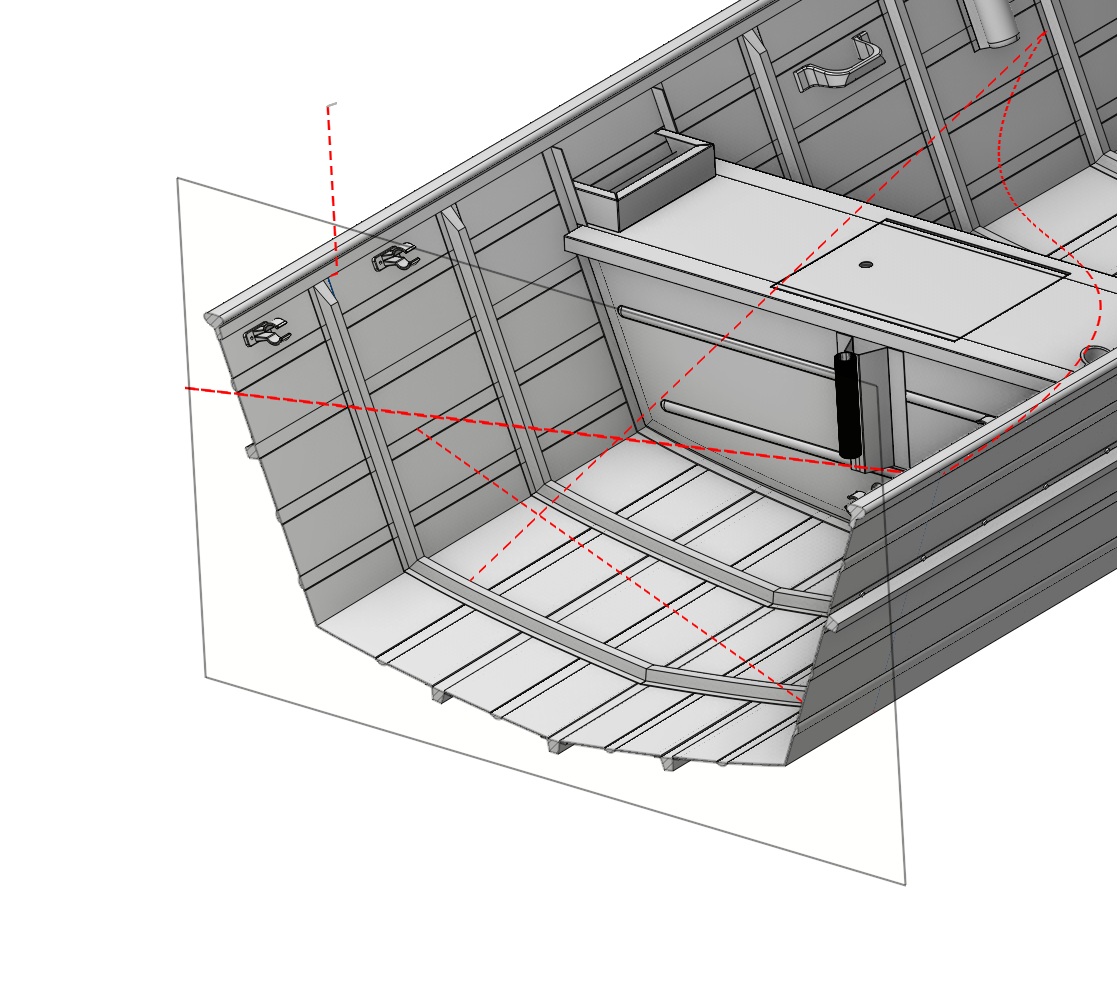

Функция Распознавание элементов была добавлена для операции 6D контур

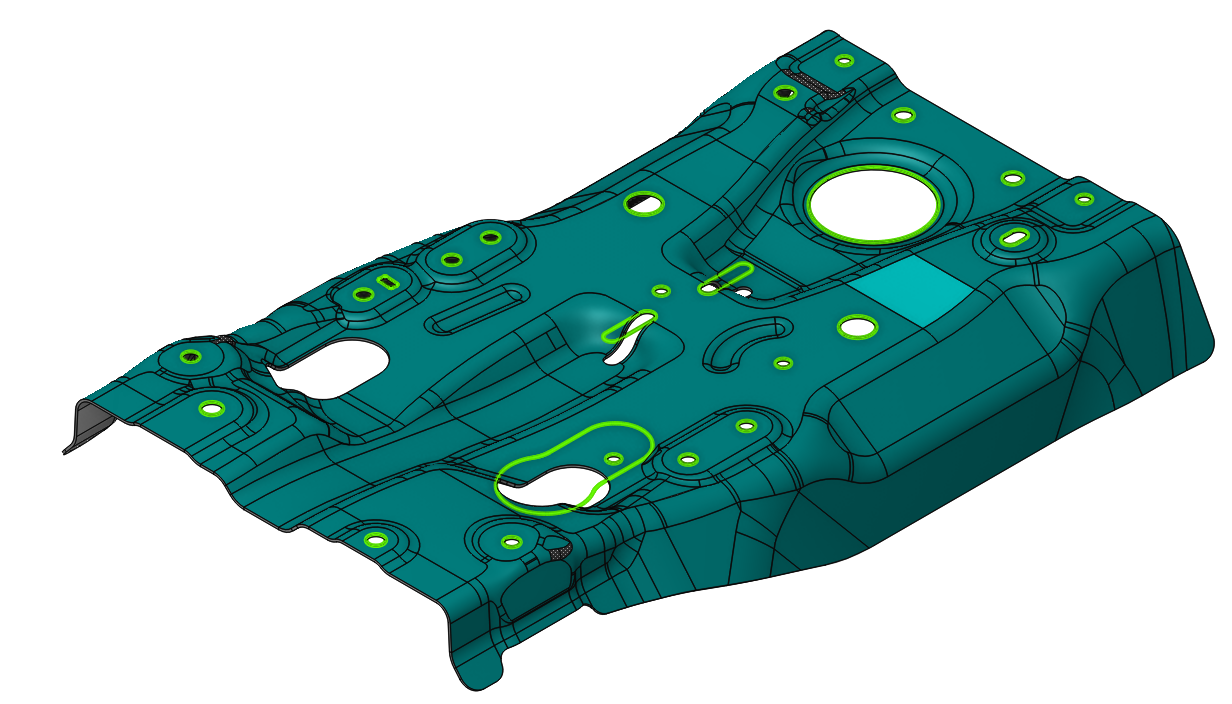

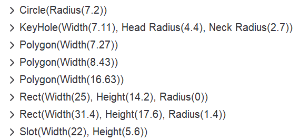

Функция Распознавания элементов была добавлена для операции 6D контур (Подробнее). Это позволяет распознавать следующие конструктивные элементы: Окружность, Прямоугольник, Прямоугольник со скруглением, Паз, Шестиугольник и отверстие типа "Замочная скважина". Данная возможность позволяет заменять примитивные команды перемещения (отрезки, дуги) в управляющих программах на высокоуровневые конструктивные элементы, что повышает читаемость и компактность кода, а также открывает расширенные возможности постпроцессирования. Подробнее

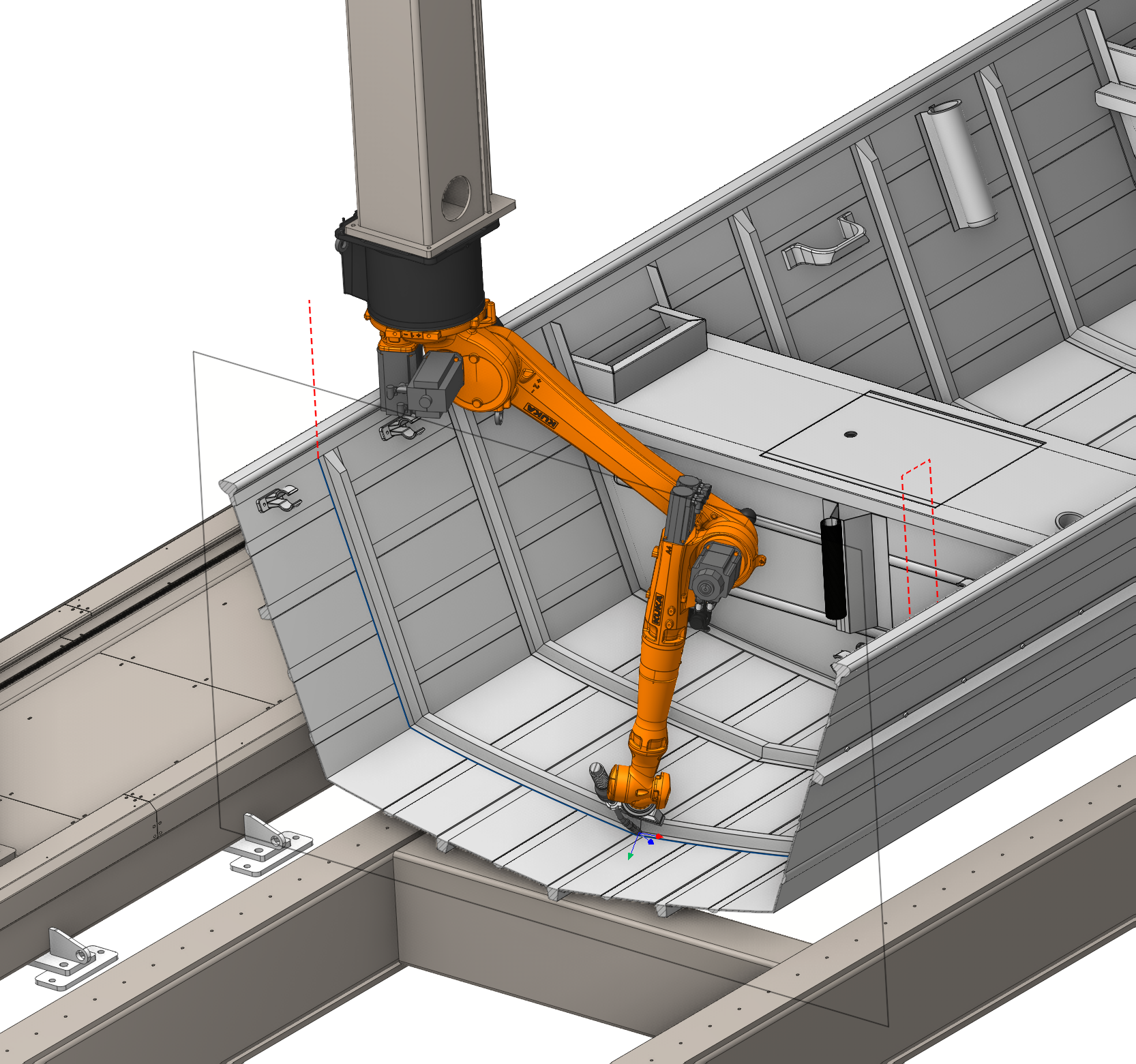

Опция Интеллектуальное перемещение была улучшена.
Интеллектуальное перемещение позволяет генерировать траекторию робота для 5D- и 6D-точек без использования карты осей робота. Полученная траектория не выходит за пределы ограничений осей и включает обход особых положений и столкновений. Кроме того, траекторию можно точно настроить с помощью карты осей робота.

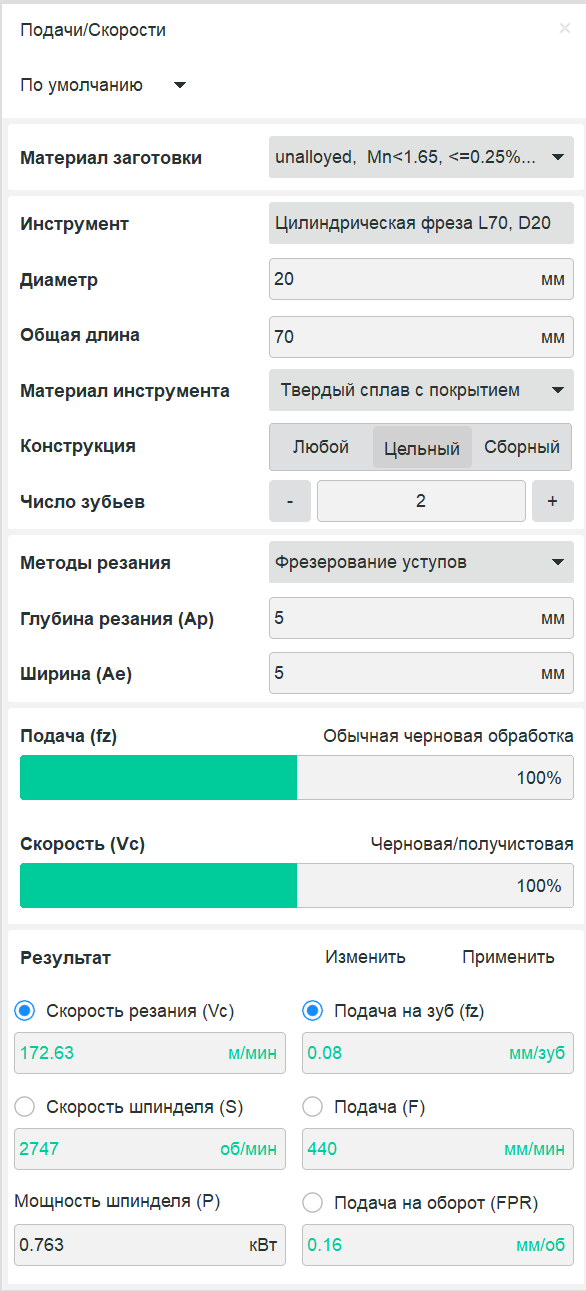

Калькулятор режимов резания переработан и расширен.
В предыдущих версиях ПО калькулятор выполнял базовый автоматический расчёт режимов резания. Например, пользователь мог ввести скорость резания и подачу на зуб, чтобы автоматически получить частоту вращения шпинделя и минутную подачу стола. В новой версии калькулятор получил полный набор инструментов для автоматизированного расчёта режимов резания. Подробнее
Система учитывает ключевые параметры обработки, в том числе:
- тип инструмента (цельный или сборный);
- материал заготовки;
- и другие значимые факторы.
Расширенные возможности позволяют пользователю создавать и вести собственную библиотеку режимов резания. По умолчанию расчёты выполняются на основе проверенных отраслевых баз данных ведущих производителей: Walter, Kennametal и Sandvik.

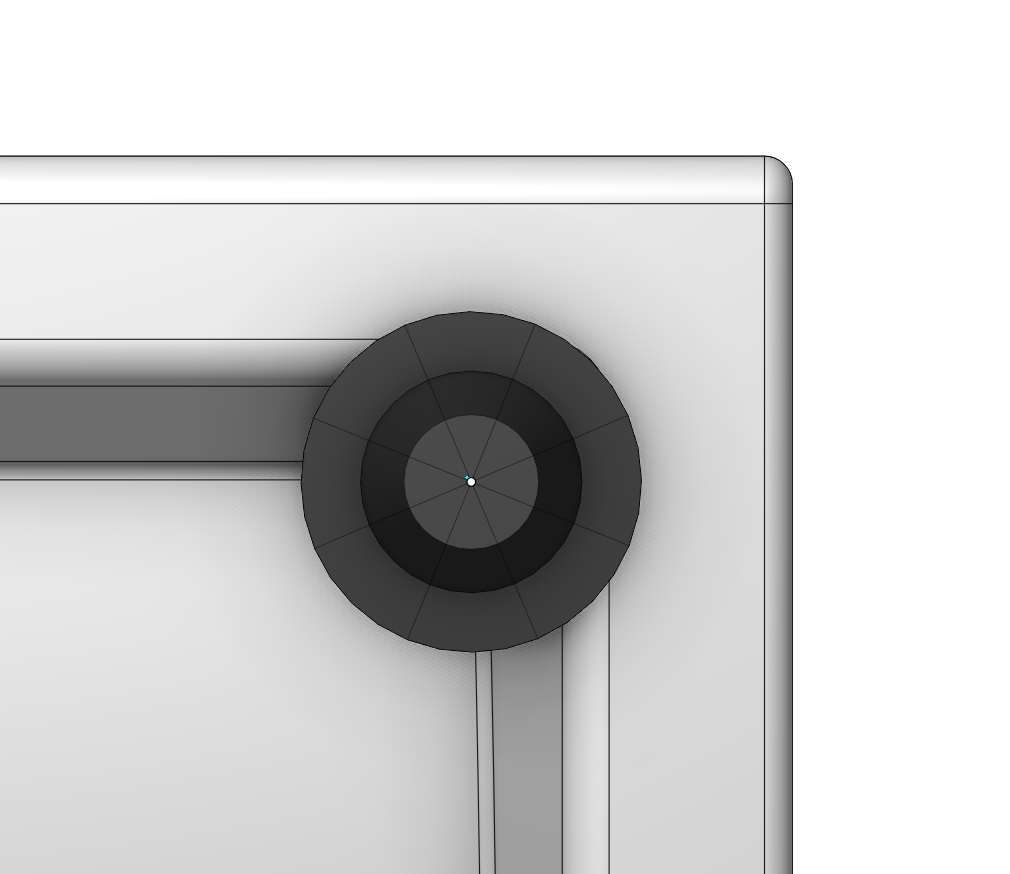

Улучшен контроль углов

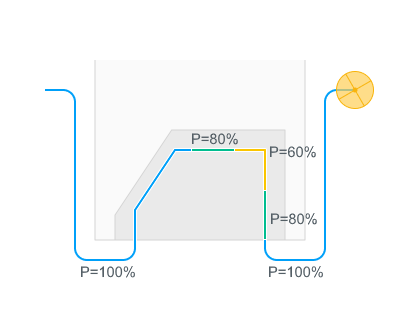

Добавлены новые типы действий: Настройка подачи, Настройка мощности и Настройка подачи и мощности. Корректировка подачи теперь поддерживает значения выше 100%, обеспечивая ускорение на углах. Мощностью можно управлять независимо или совместно с подачей. Подробнее

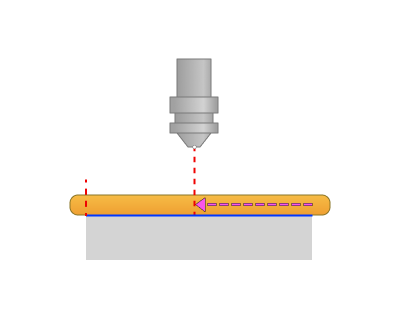

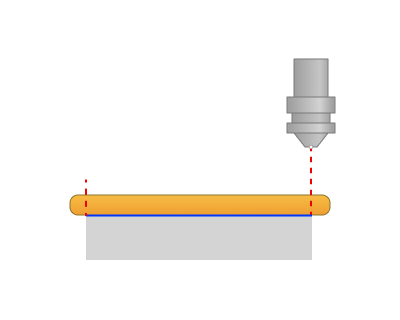

Опция Отвод добавлена в Сварку 6D.
Доступна для нескольких типов сварки. Когда она включена, инструмент проходит назад вдоль выполненного шва на настраиваемое расстояние перед тем, как оторваться от поверхности, благодаря чему остаточная энергия остаётся над уже сваренным материалом и не оставляет следов на чистой поверхности — полезно при лазерной сварке, где луч может выключаться не мгновенно. Подробнее
Новый точный формат экспорта результата симуляции
Результаты симуляции теперь можно сохранять в новом точном формате.camsr и загружать в другой проект в качестве заготовки, сохраняя точную модель вместо потери детализации при использовании STL. Доступно в диалоге экспорта результата симуляции и через новую кнопку Результат симуляции на вкладке Заготовка. Подробнее
Добавлено расширение Поддержки.

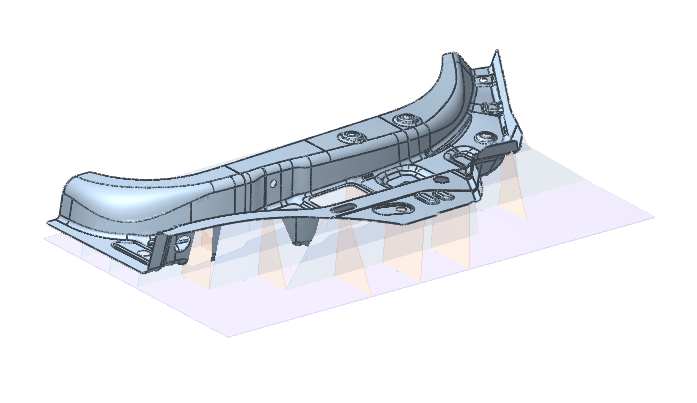

Поддержки — новое расширение для создания специальных приспособлений для закрепления деталей при обработке непосредственно по 3D-модели. Выберите плоскость построения, настройте сетку рёбер в интерактивном режиме и наблюдайте, как формируется приспособление в окне предварительного просмотра. Одним щелчком мыши создайте готовую к изготовлению геометрию вместе с раскладкой деталей на листе для лазерной резки.
Обновления в аддитивной обработке
Улучшения в операции Неплоская печать.

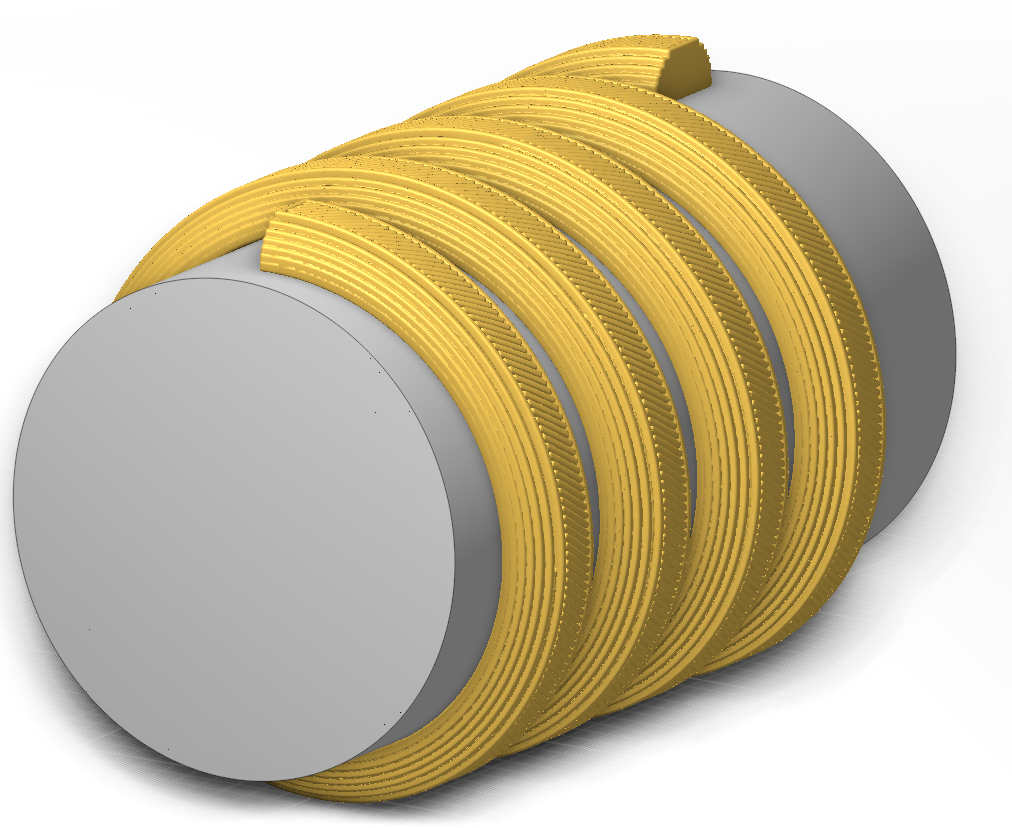

Радиальный слайсинг
Добавлена новая стратегия радиальный слайсинг — разбиение на слои выполняется цилиндрическими поверхностями вокруг заданной оси вращения с постоянным радиальным шагом между слоями. Стратегия поддерживает детали с любым угловым охватом вокруг оси вращения:
- замкнутые (360°) — кольца, втулки, обечайки;
- с зазором (<360°) — лопатки, пропеллеры, импеллеры;
- винтовые (>360°) — шнеки, спирали.

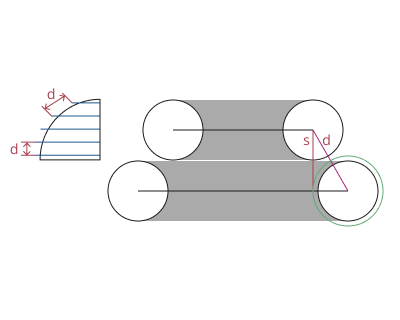

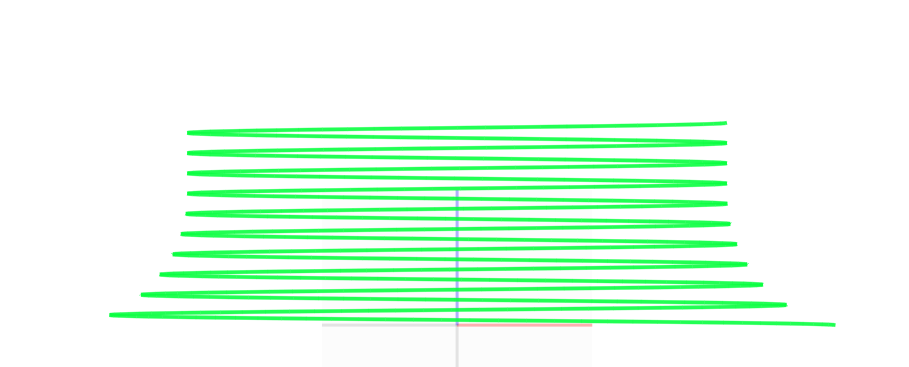

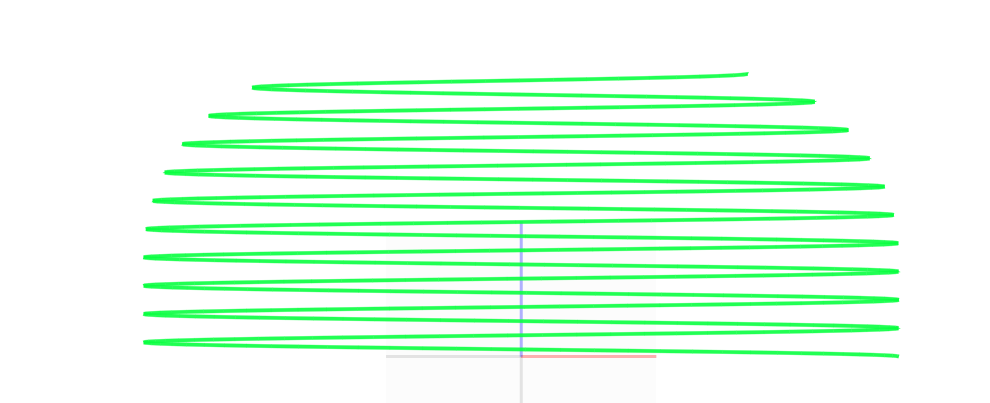

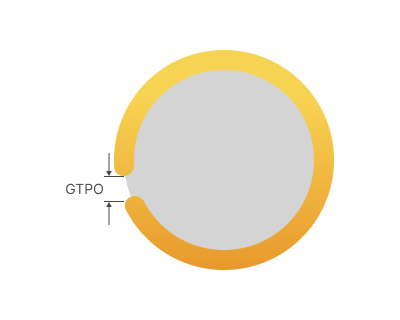

Зазор для предотвращения наложения
Теперь при операции Неплоской печати можно задать зазор между замкнутыми контурами с помощью параметра Зазор для предотвращения наложения. Подробнее
GTPO - Зазор для предотвращения наложения

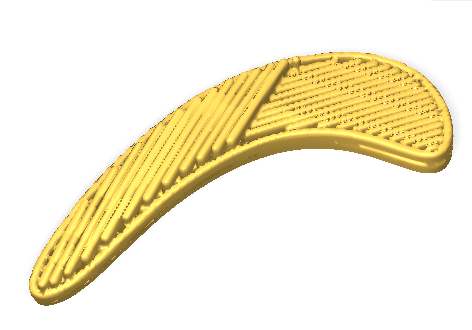

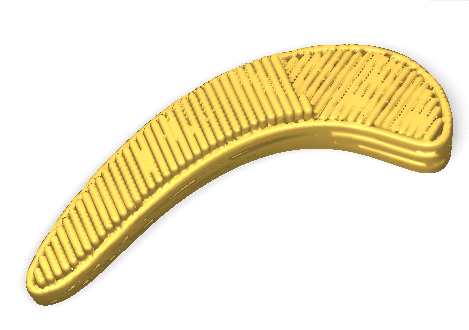

Настраиваемая последовательность углов заполнения
Добавлена опция Последовательность углов, которая позволяет чередовать линии заливки под любым углом. Подробнее
Например: (0,45,90,135) означает, что слой 1 = 0°, слой 2 = 45°, слой 3 = 90°, слой 4 = 135°, слой 5 = 0° и так далее:

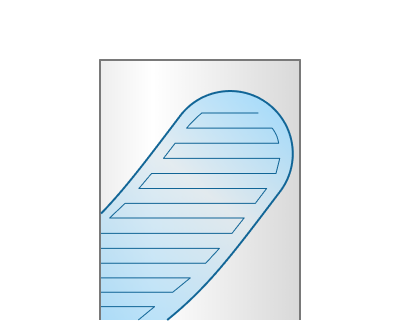

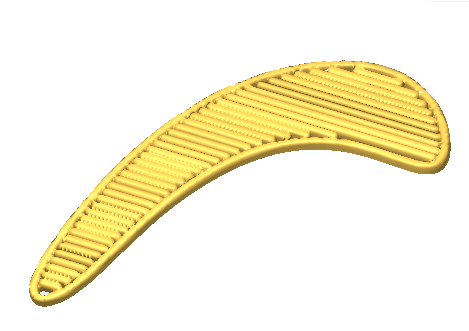

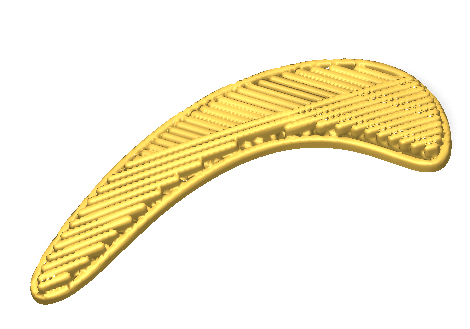

Шаблон заполнения Зигзаг.
Добавлен новый шаблон заполнения «Зигзаг». Каждый слой модели разделяется на области, которые можно заполнить непрерывной зигзагообразной траекторией. Для каждой области формируется отдельная траектория: для контура, содержащего пять областей, создаются пять зигзагообразных траекторий, а для контура с одной областью — одна непрерывная траектория. Подробнее
Мощность.
Добавлена функции управления мощностью в операцию Неплоская печать. Она работает так же, как и в операции Наплавка 5D. Подробнее
Максимальное время печати слоя.
В аддитивные операции добавлен параметр Максимальное время печати слоя, который автоматически увеличивает рабочую подачу, если печать слоя занимает слишком много времени. Это полезно при 3D-печати бетоном для предотвращения образования холодных швов. Подробнее

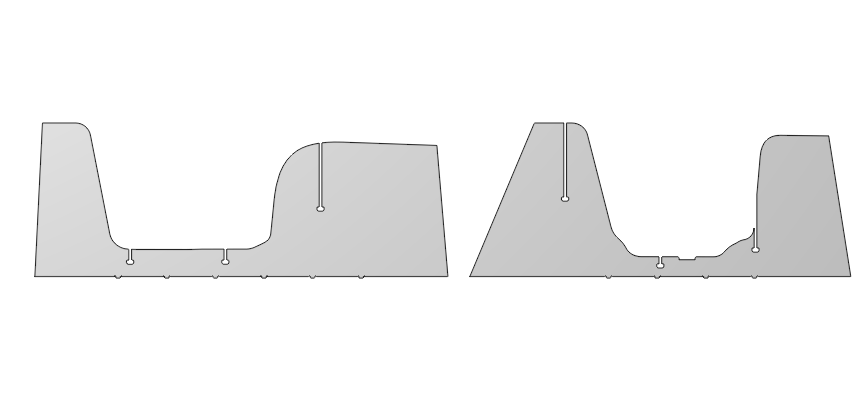

Расширение функционала модуля проектирования
Проектирование в 3D-режиме.

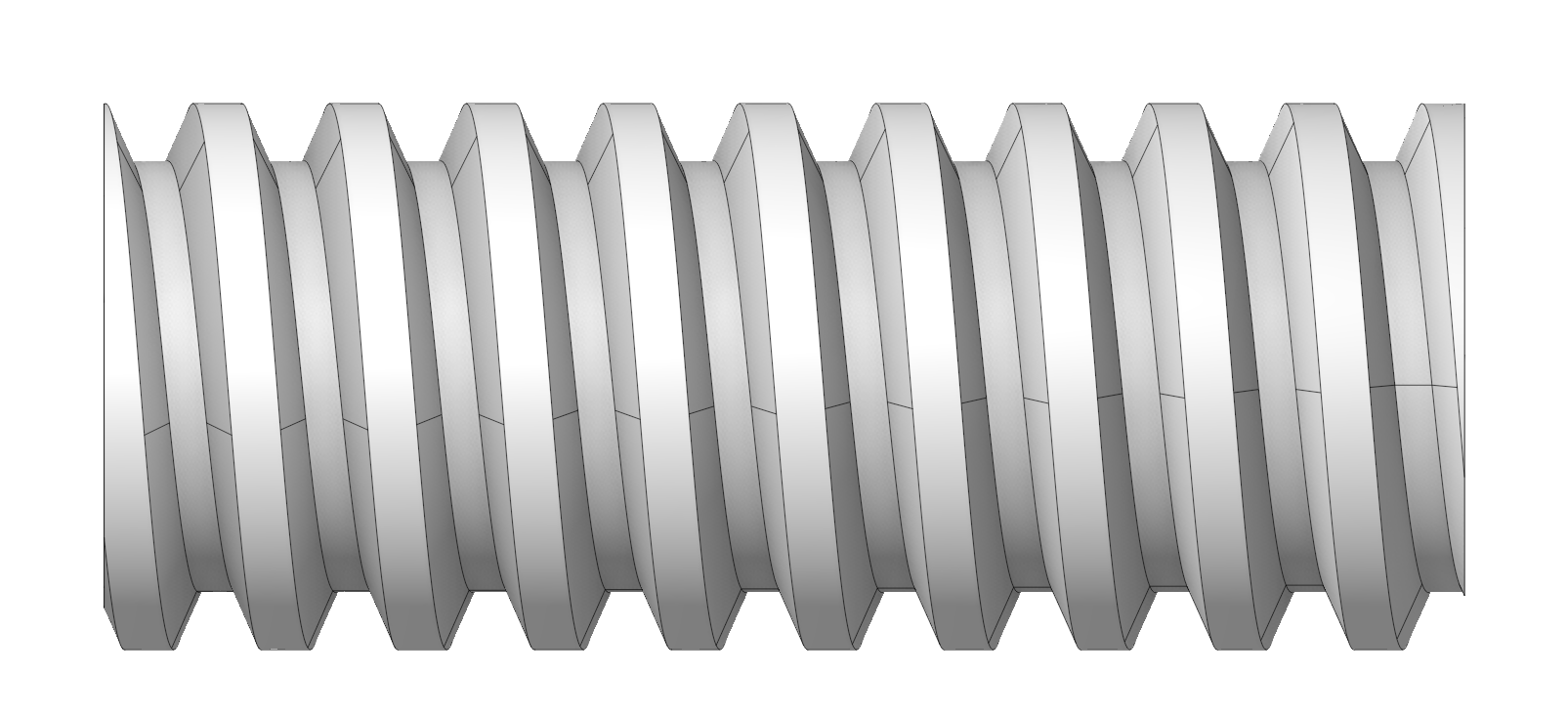

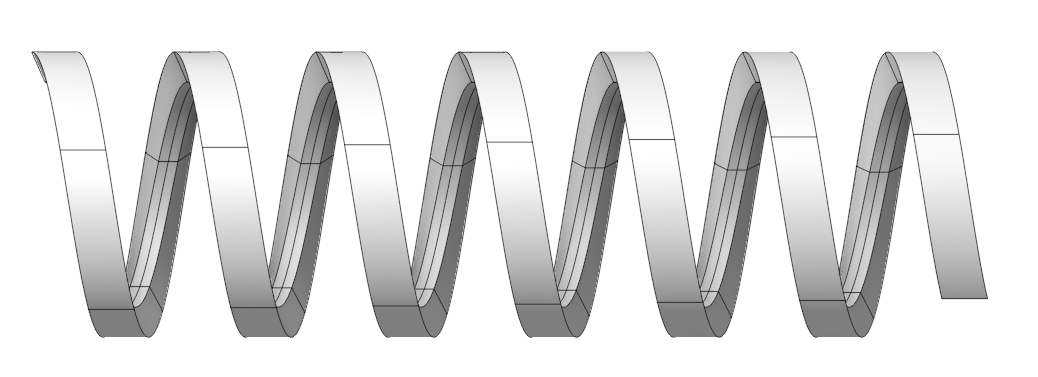

Добавлена спираль.
Создание 3D-тела путем выдавливания эскиза по винтовой траектории ( в отличие от операции Протягивание, создание спиральной направляющей не требуется ). Подробнее
Для элемента Спираль добавлены новые параметры: Начальный сбег и Конечный сбег.
Радиусный выход для начального диаметра и конечного диаметра. Подробнее

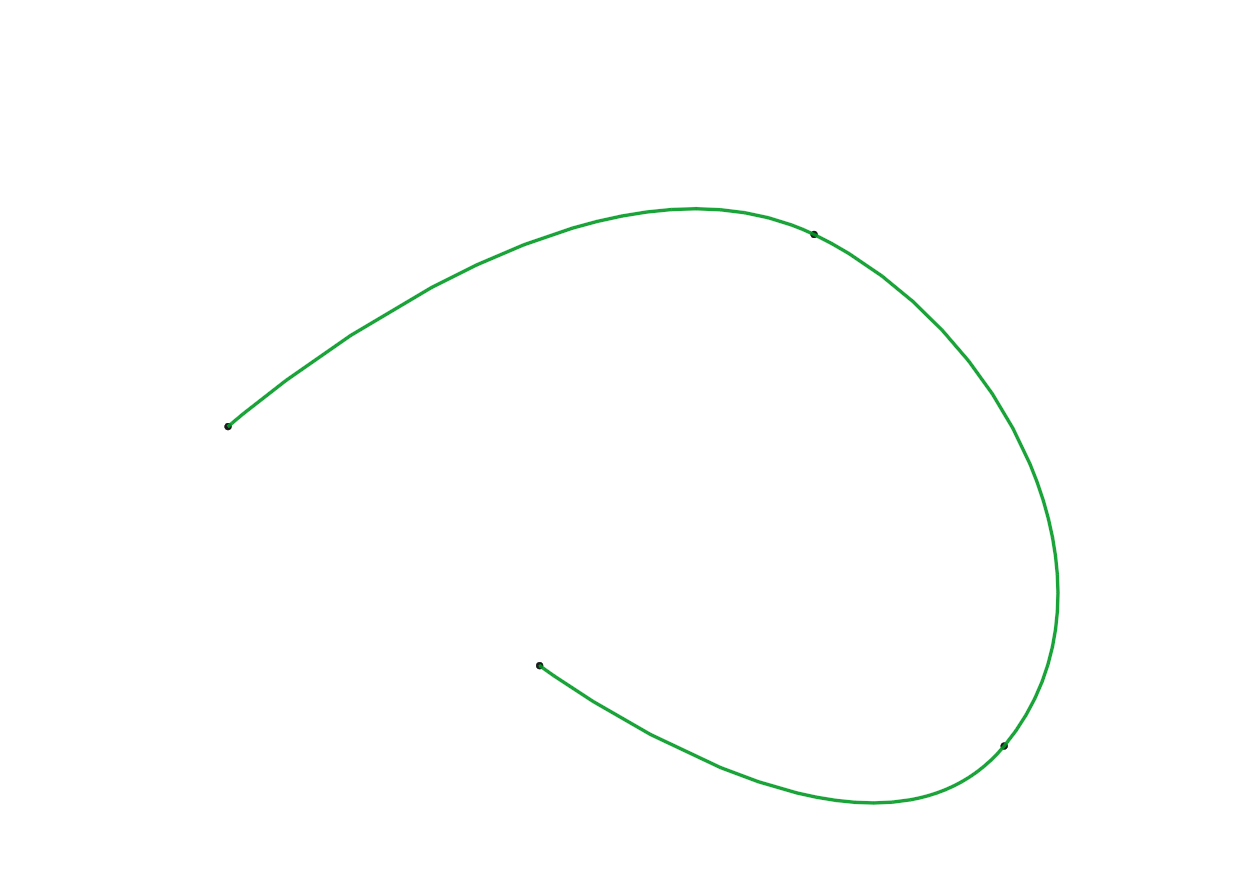

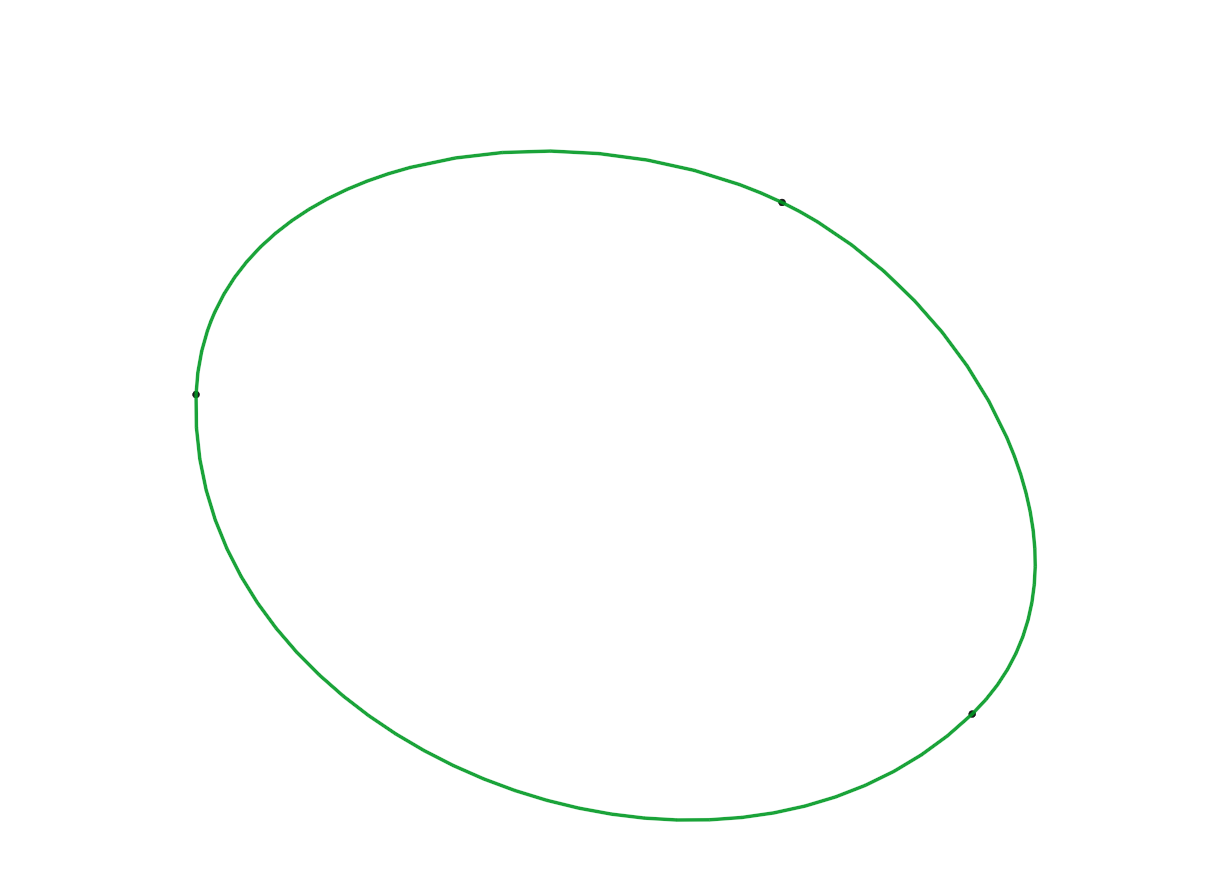

Для сплайнов добавлена новая опция: Замкнутый.

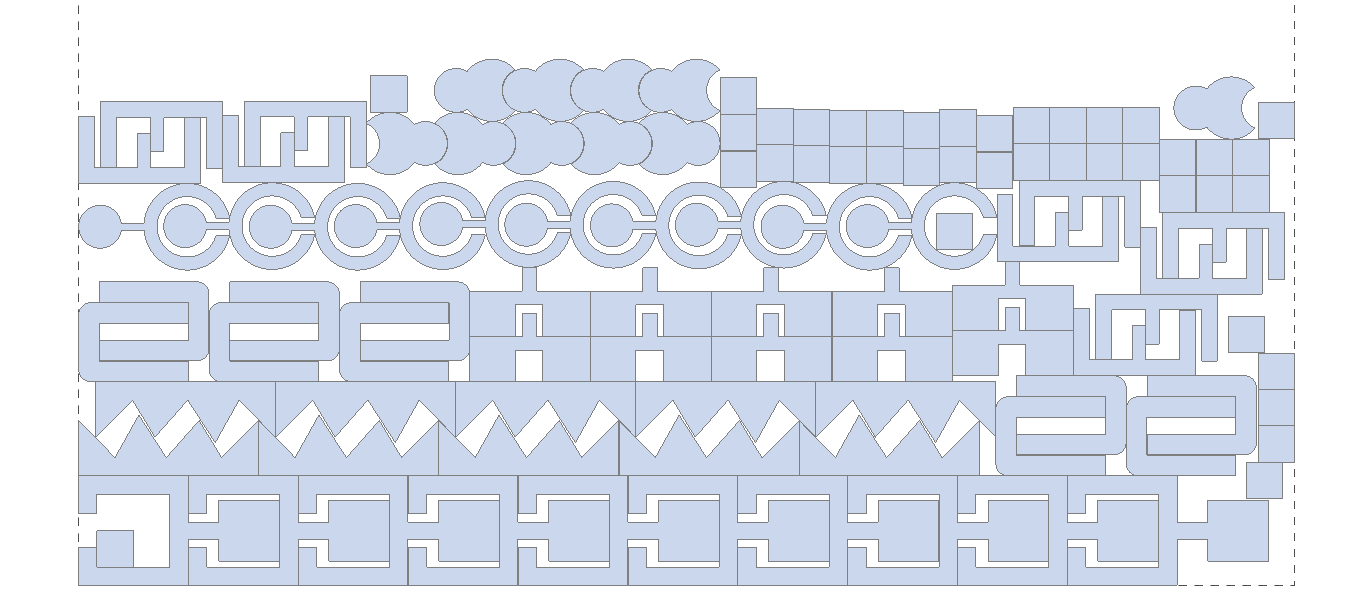

Новая функция Раскрой

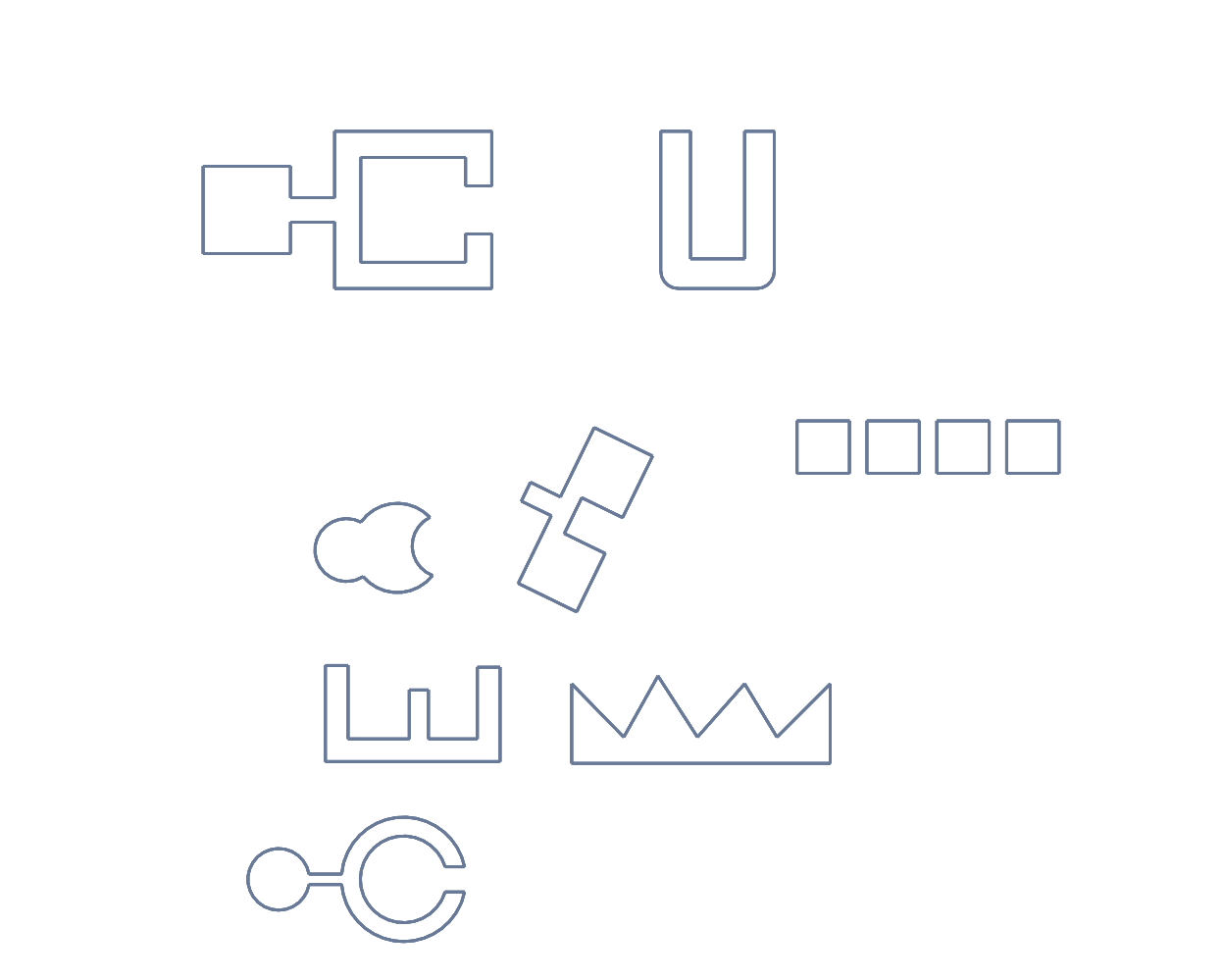

Новый инструмент Раскрой доступен на вкладке Модель. Щёлкните правой кнопкой мыши по листу и выберите Создать раскрой, чтобы автоматически разместить выбранные детали и оптимизировать расход материала.
Инструмент Раскрой автоматически размещает выбранные детали на листе, обеспечивая рациональное использование материала и сокращая отходы. Перед созданием раскладки настройте размеры листа, расстояния между деталями, отступы от краёв, количество копий деталей, поворот, зеркальное отражение, направление волокон и правила размещения. Подробнее
Инструменты 3D-вида

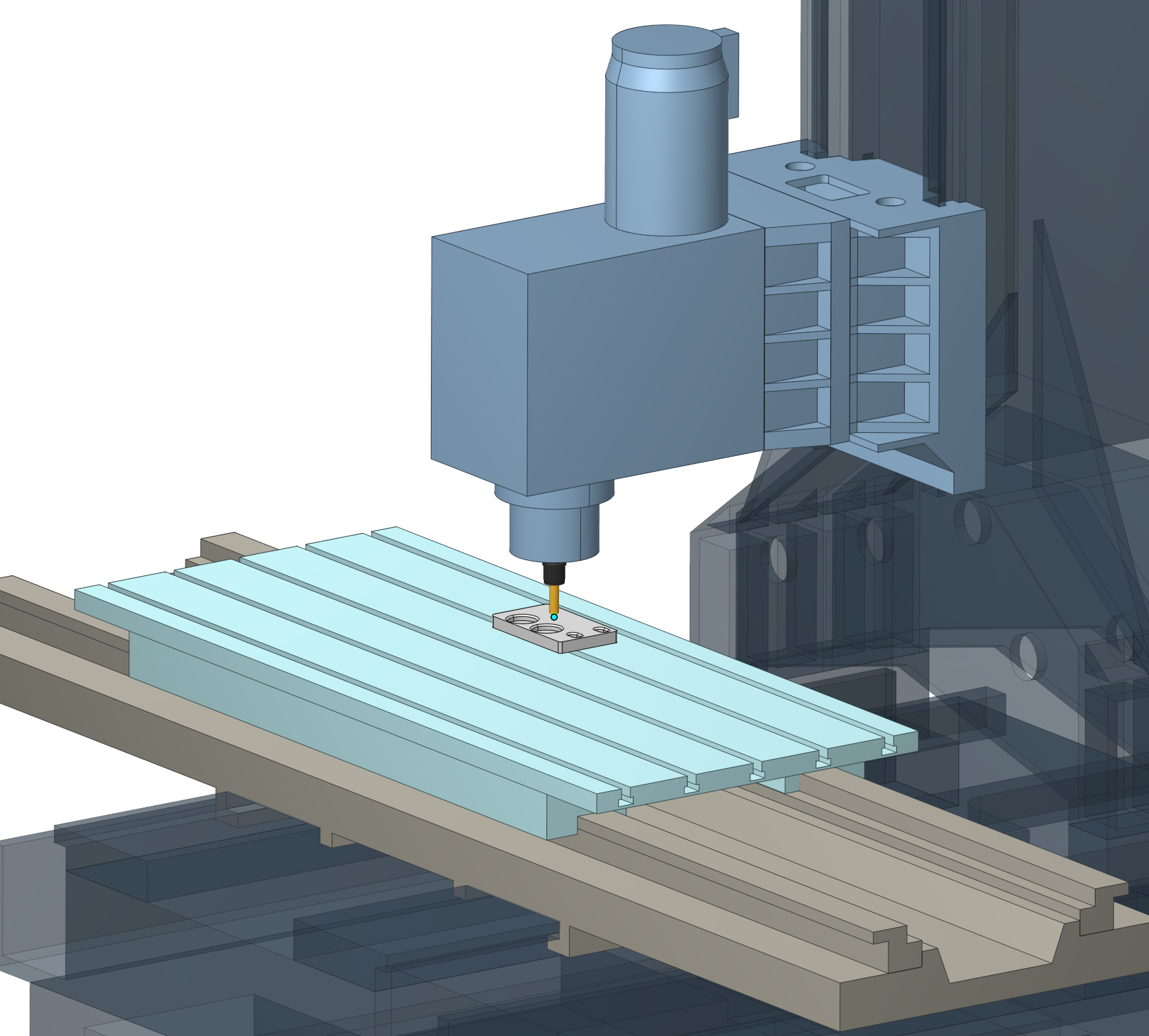

Добавлена интерактивная линейка линейной оси.
Она появляется при перетаскивании узла станка вдоль линейной оси в 3D-виде. Линейка показывает текущую координату оси, пределы её перемещения и позволяет точно задавать положение. Подробнее

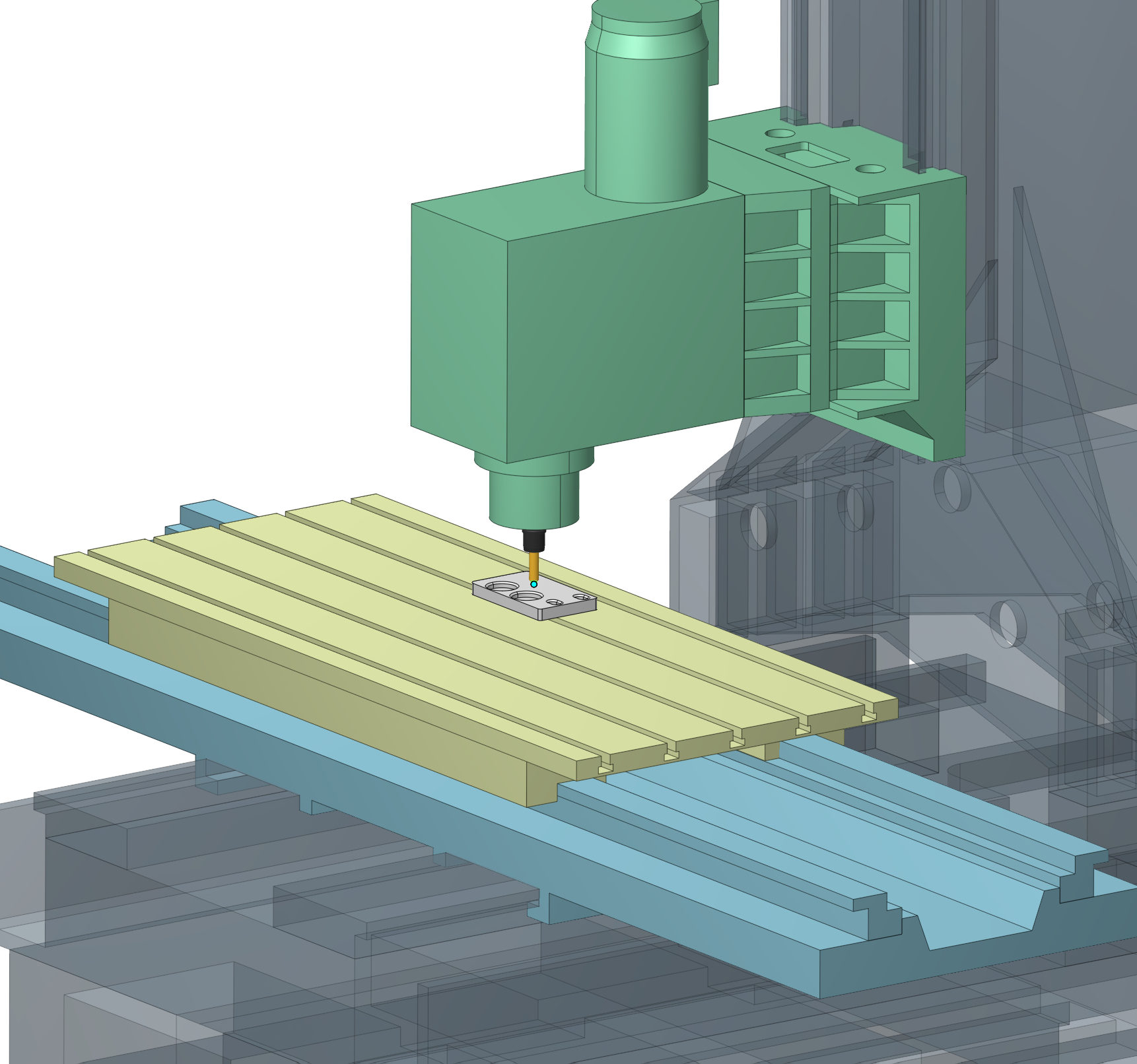

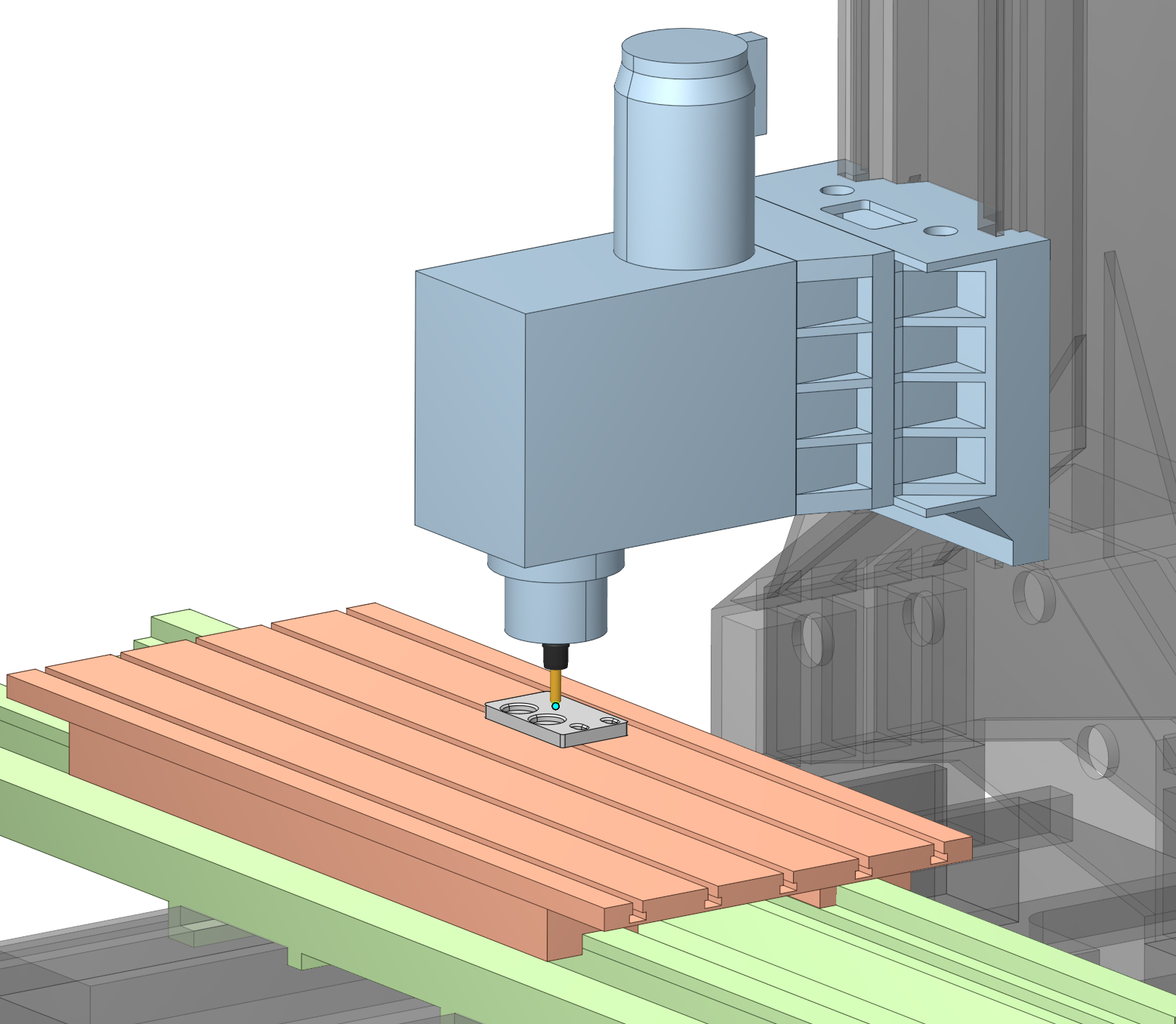

Добавлены настройки отображения станка в 3D-виде.
Окно настройка видимости станка помогает сохранять рабочую зону видимой и удобной при настройке и симуляции. В нём можно выбрать материал поверхностей станка, например Gunmetal или Industrial, а также визуально зафиксировать выбранный компонент станка, пока остальные компоненты перемещаются относительно него. Можно настраивать прозрачность узлов станка, чтобы видеть внутренние механизмы или зону обработки, и управлять видимостью отдельных узлов в дереве. При наведении на узел он подсвечивается в 3D-виде. Подробнее
Интерактивное управление станком доступно, если включён параметр Показывать инструменты эксперта на вкладке Дополнительные в настройках. Подробнее

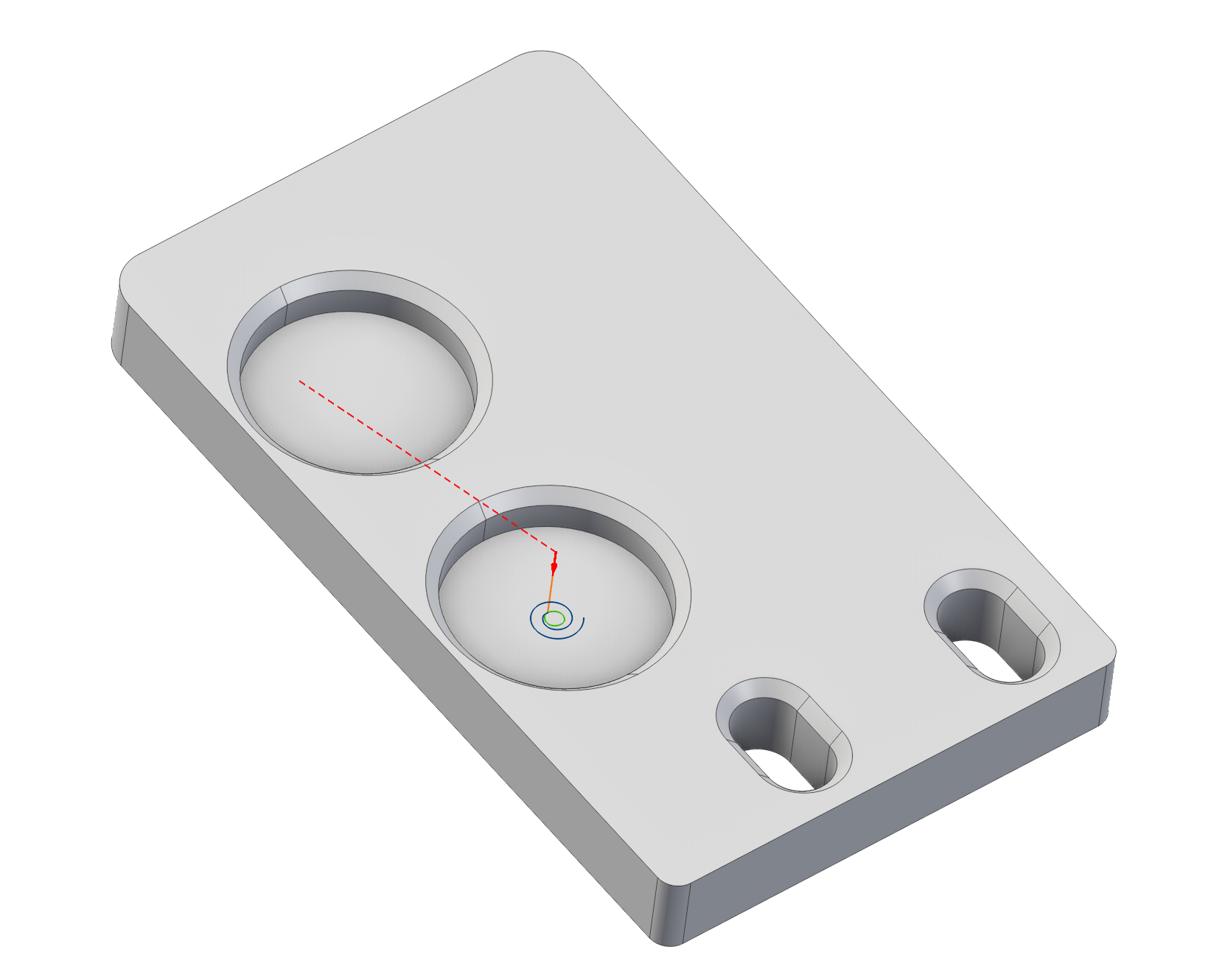

Добавлены настройки отображения траектории в 3D-виде.

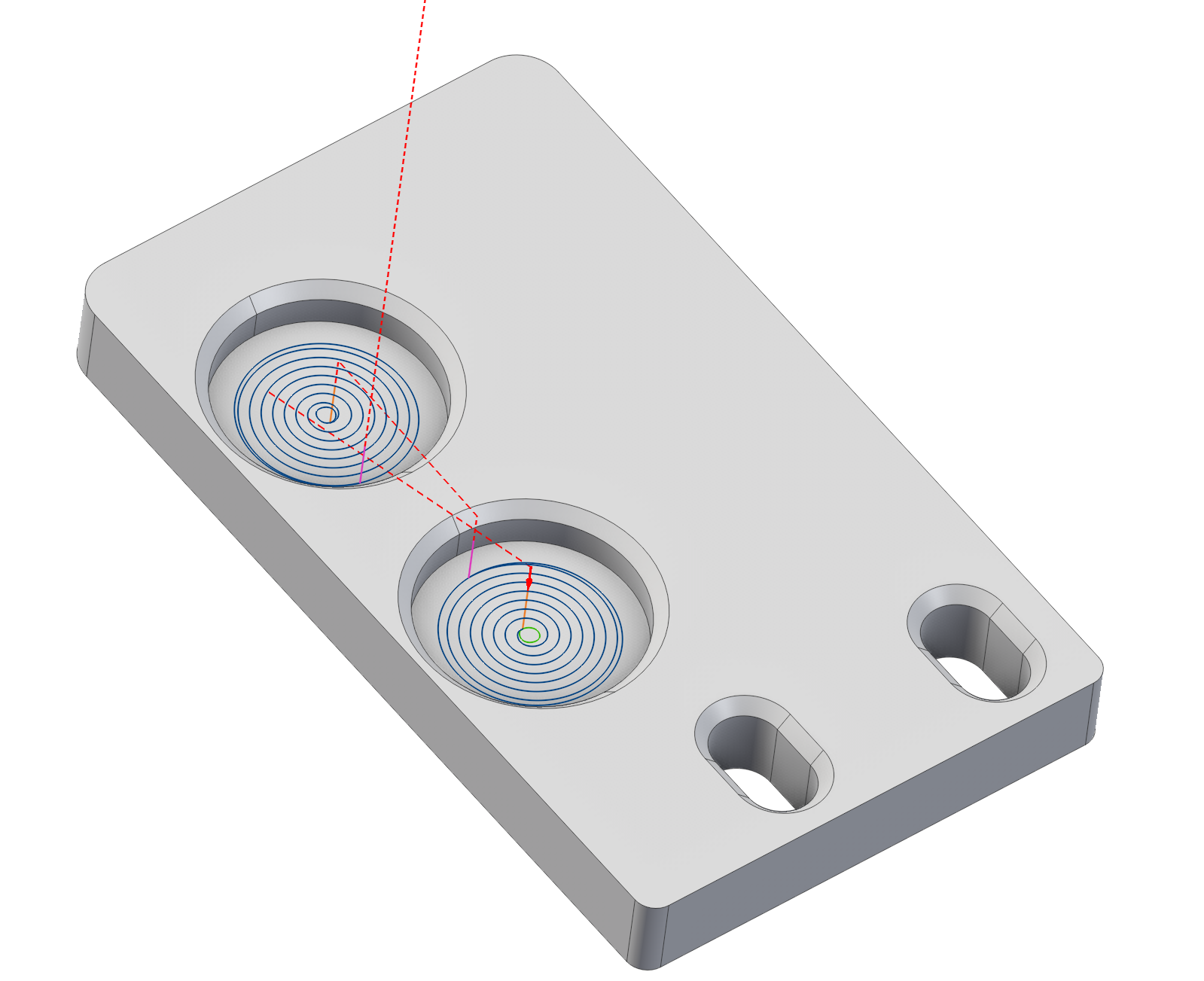

Новое всплывающее окно настроек траектории упрощает проверку траектории обработки при подготовке и симуляции. Можно включить раскраску траектории по типам подачи или использовать один цвет, а также настроить толщину линий, чтобы траектория оставалась хорошо различимой при любом масштабе. Подробнее
Во время симуляции можно выбрать, какую часть траектории текущей операции показывать: всю траекторию, уже пройденный участок, оставшийся участок или настраиваемый сегмент до, после либо с обеих сторон от текущего положения инструмента. Остальная часть программы при этом остаётся видимой в виде полупрозрачной траектории. Также можно скрыть быстрые, подводящие/отводящие и переходы, чтобы сосредоточиться на рабочих проходах. Для проверки ориентации и структуры многоосевых траекторий доступны отображение нормалей к поверхности и маркеров точек траектории. Эти элементы учитывают как выбранные настройки видимости перемещений, так и текущий режим отображения траектории при симуляции.
На вкладке Моделирование появились дополнительные параметры отображения траектории инструмента. Настройте видимость участков траектории, чтобы сосредоточиться на текущем этапе обработки и подробнее изучить операцию.
- Текущий слой — показывает текущий слой траектории.
- Вся траектория — отображает траекторию целиком.
- От начала — показывает траекторию от начала до текущего положения инструмента.
- До конца — показывает оставшуюся траекторию от текущего положения инструмента до конца.
- След — отображает ограниченный участок траектории вблизи текущего положения инструмента.
- След впереди — отображает участок траектории перед текущим положением инструмента.
- След в обе стороны — отображает участки траектории до и после текущего положения инструмента.
Обновлены настройки режима отображения в 3D-виде.
Всплывающее окно режима отображения позволяет быстро управлять визуальным представлением 3D-сцены. Можно переключаться между закрашенным режимом, закрашенным режимом с отображением рёбер и каркасным режимом, чтобы выбрать наиболее удобный способ проверки станка, детали и окружающей геометрии.
Также можно включить затемнение в углублениях для лучшего восприятия глубины и опорную плоскость для более понятной ориентации в сцене. Цветовые схемы оборудования позволяют выделить кинематику станка: каждое кинематическое звено получает контрастный цвет, а неподвижные компоненты остаются нейтральными. Режим Цвета проекта сохраняет исходные цвета моделей, а схемы Оружейная сталь и Сдержанная предлагают альтернативные промышленные палитры. Манипуляторы роботов во всех схемах сохраняют исходные цвета производителя. Подробнее
Прочие обновления

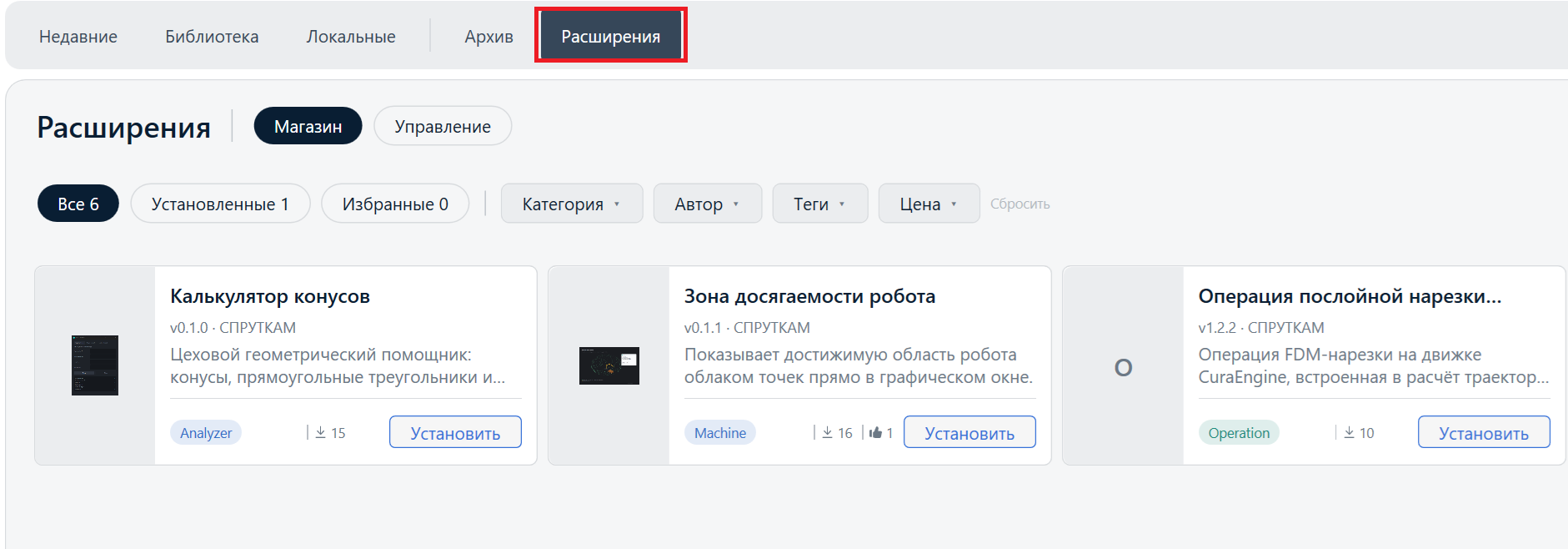

Магазин расширений.
Магазин расширений — это место, где можно находить, устанавливать, обновлять и удалять дополнительные расширения для CAM-системы. Он связывает веб-каталог с приложением CAM: веб-витрина содержит список расширений и позволяет начать установку, а вкладка в приложении выполняет фактическое скачивание, регистрацию и удаление на локальном компьютере. Подробнее
Магазин расширений находится на Домашней странице.

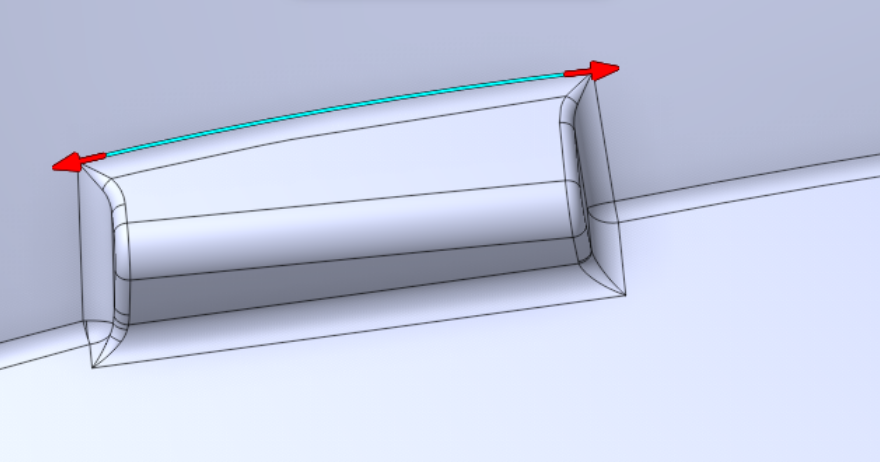

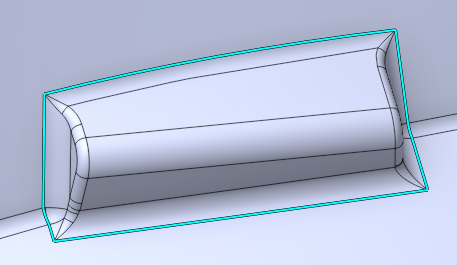

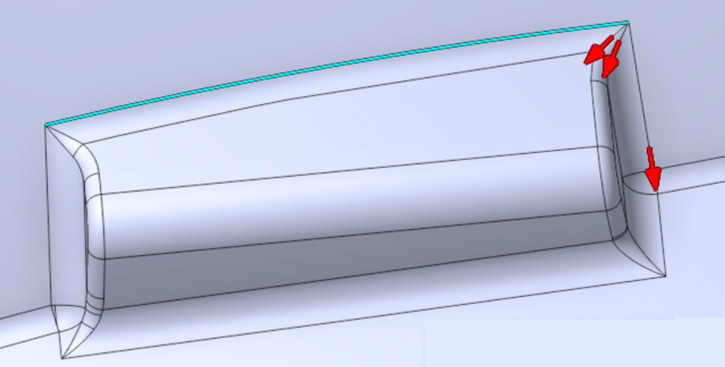

Добавлено интерактивное управление развилками при выборе рёбер контура — Пользовательский контур
Она позволяет оператору пошагово, ребро за ребром, управлять тем, в каком направлении контур будет проходить каждую точку ветвления, встречающуюся при распространении по модели, с помощью клавиш ◀ / ▶. Подробнее

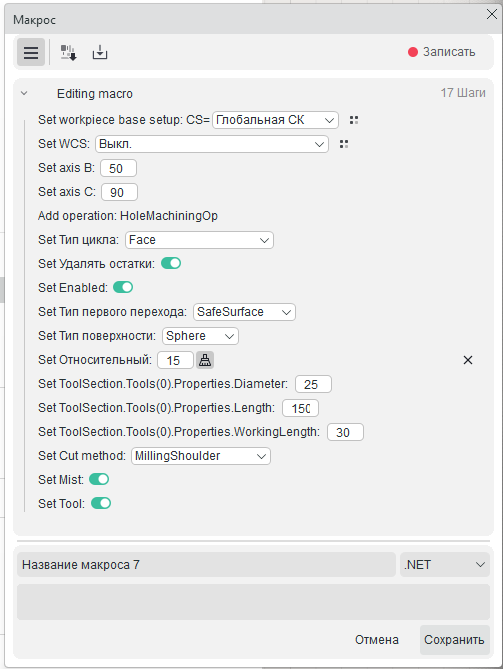

Добавлена новая функция Макрос.
Опция обеспечивает запись действий пользователя с возможностью последующего открытия в VS Code. Записанные макросы можно сохранять и при необходимости воспроизводить. Подробнее
Также доступен экспорт всех параметров макроса для использования при работе с другой деталью, то есть для имитации стандартного технологического процесса.

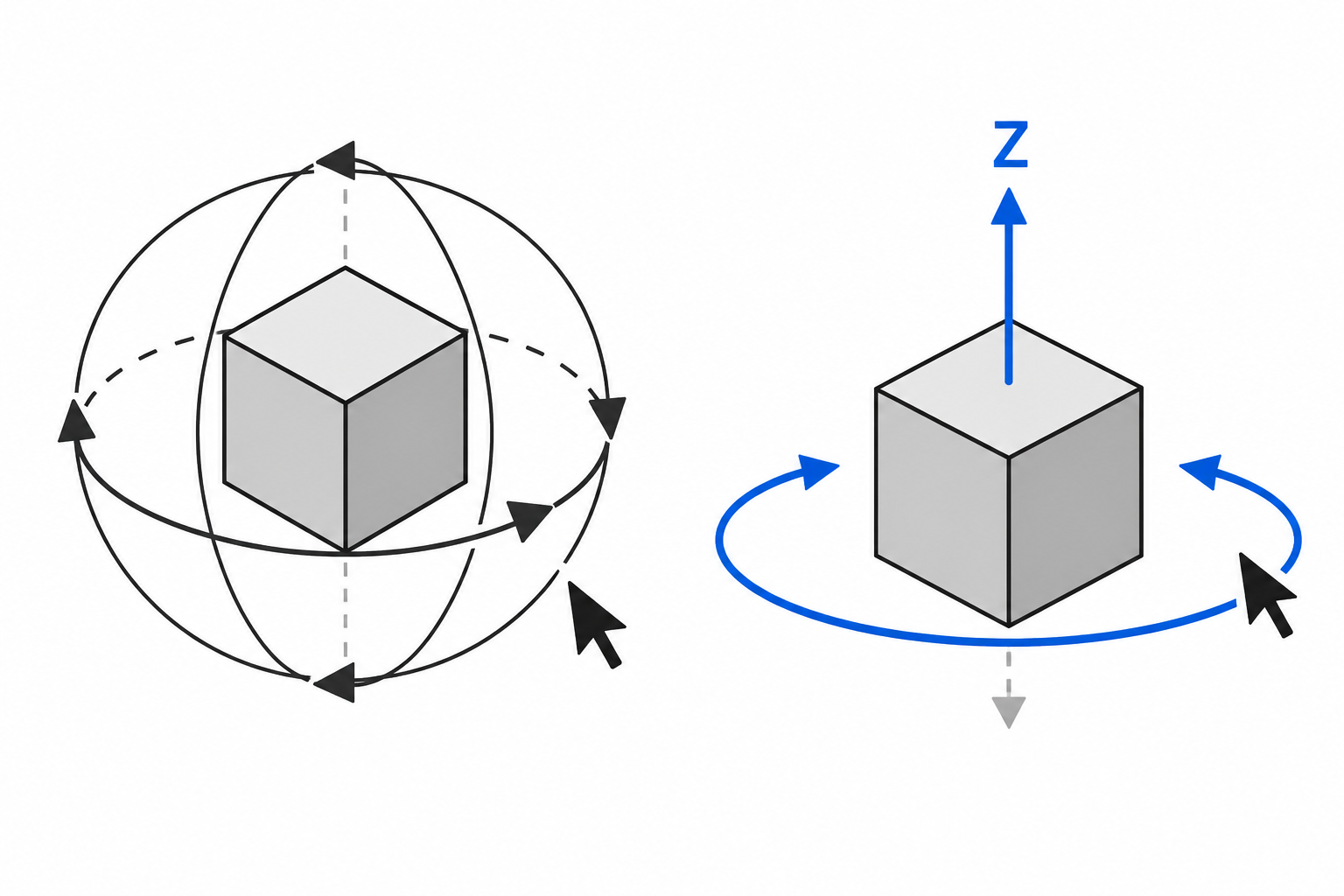

Добавлен новый режим вращения вида.
Режим вращения — новая кнопка на панели инструментов, обеспечивающая переключение между Свободным вращением и Ограниченным вращением, при котором заданная локальная ось (X, Y или Z) сохраняет вертикальное положение на экране.
При активации режима Ограниченное вращение вид плавно переориентируется таким образом, чтобы выбранная ось стала вертикальной. Горизонтальное перемещение мыши при этом вращает сцену вокруг данной оси.
Кнопка находится в нижней части экрана на панели Управление видом. Подробнее

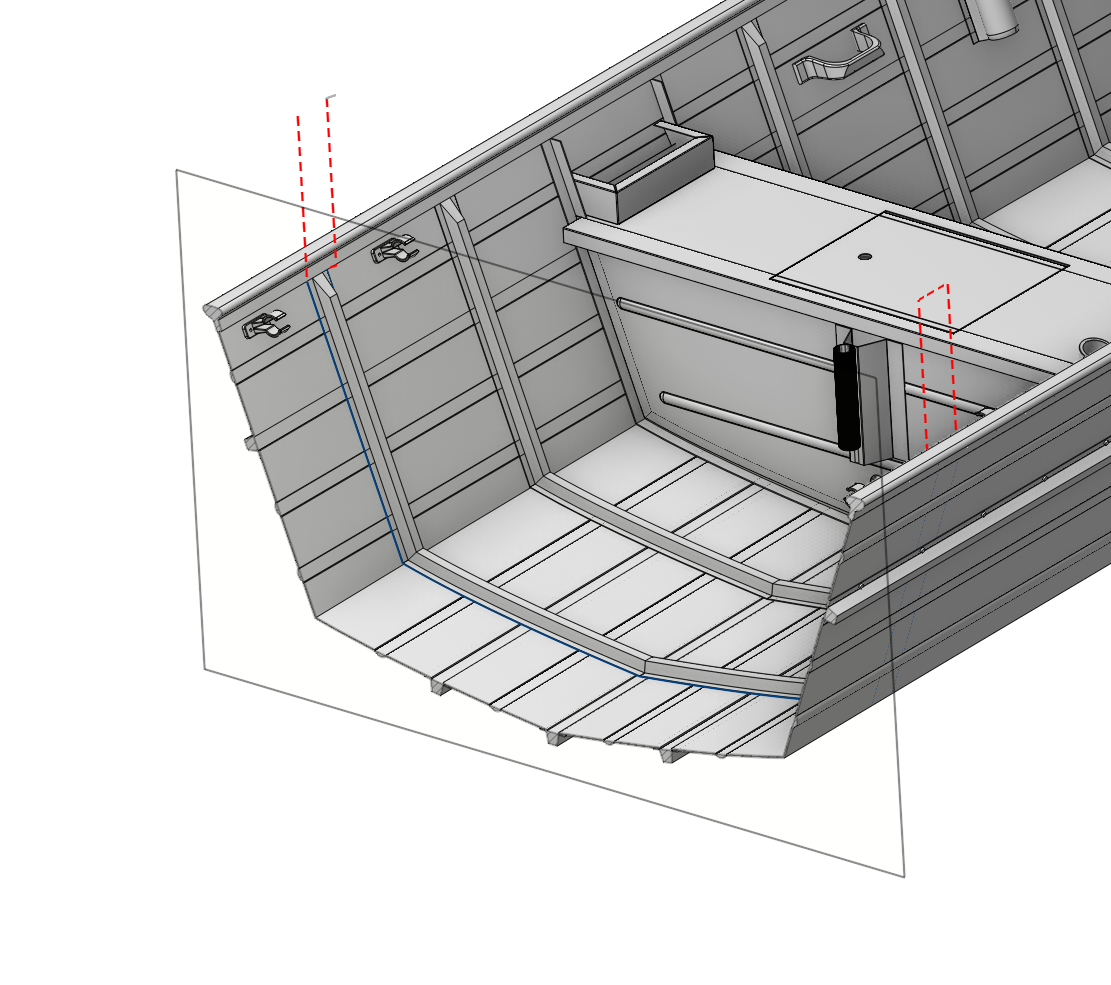

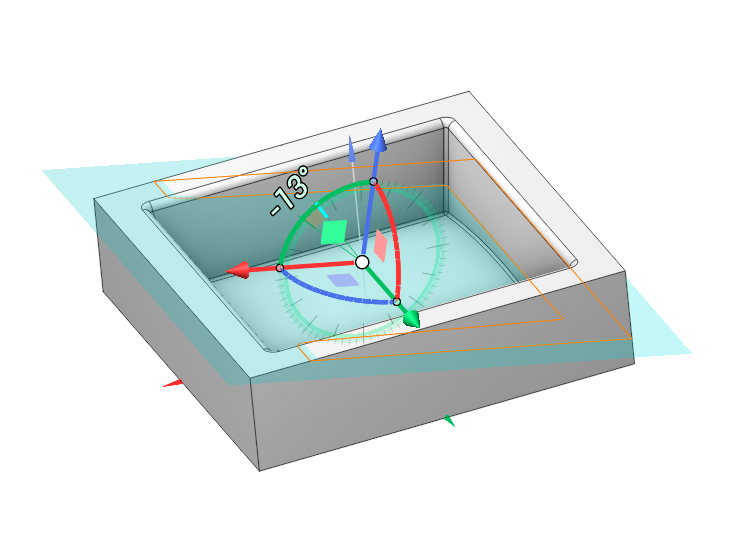

В сечении добавлена возможность использования визуальных манипуляторов.
Визуальные манипуляторы ( Подробнее ) позволяют интерактивно и точно управлять положением и ориентацией плоскостей сечения. Подробнее
