Режимы резания токарных операций

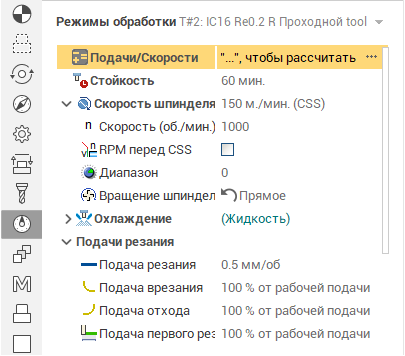

Для задания параметров подач текущей токарной операции следует открыть окно параметров операции и перейти на страницу Режимы. Пример окна для операции обработки торца представлен ниже.

Скорости

Существует два способа задания частоты вращения шпинделя. Прямое RPM и посредством задания постоянства скорости резания CSS. В первом случае задаётся скорость вращения шпинделя. Во втором случае, исходя из текущего диаметра детали, стойка ЧПУ рассчитывает текущее значение частоты вращения шпинделя и отрабатывает его. В этом случае конкретная скорость вращения шпинделя не задаётся, ограничивается лишь её максимальное значение. Также имеется возможность вызова калькулятора расчёта скорости и подачи.

RPM перед CSS

В том случае, если инструмент находится в точке смены и шпиндель включается в режиме CSS, то вращение будет медленным, потому что инструмент достаточно далеко от оси вращения детали. При первом ускоренном перемещении, когда инструмент подходит к детали, шпиндель очень сильно ускоряется, что вызывает экстремальные нагрузки на станок. Для устранения этой проблемы некоторые производители станков рекомендуют вначале включать шпиндель в режиме RPM, а после подхода к заготовке переключать его в режим CSS. Таким образом, при включенной галочке RPM перед CSS, шпиндель вначале включается в режиме RPM с той скоростью, которая будет в первой точке рабочей подачи, затем выполняется подход, затем переключение в режим CSS.

Диапазон

Диапазон может задавать номер скорости для, например, станков с механической коробкой скоростей.

Подача

В окне устанавливаются подачи для различных участков траектории. В зависимости от типа операции, ее траектория может не содержать участки определенных типов, поэтому количество подач списке может меняться.

Все типы подач сведены в таблицу представленную ниже.

Все вспомогательные подачи
	Все подачи, на которых не производится снятие материала заготовки. Используются для перемещения инструмента до и после рабочего хода.
Все рабочие подачи
	Все подачи, на которых производится снятие материала заготовки.
Ускоренная подача
	Используется при перемещении на безопасной плоскости. Участки траектории, выполняемые на ускоренной подаче, изображаются красным цветом. При переключении на ускоренную подачу формируется команда RAPID промежуточного языка CLDATA.
Подача резания
	Определяет подачу, на которой выполняется рабочий ход. Эта величина является основной. Все остальные подачи могут задаваться в процентах относительно рабочей.
Подача подвода
	Определяет подачу для подвода инструмента в зону резания, в точку начала подхода первого рабочего хода из начальной точки.
Подача отвода
	Определяет подачу для отвода инструмента из конечной точки отхода последнего рабочего хода в конечную точку.
Подача подхода
	Определяет подачу, на которой выполняется подход к рабочему ходу. По умолчанию подача равна подаче резания.
Подача отхода
	Определяет подачу, на которой выполняется отход от обрабатываемой поверхности после рабочего хода. По умолчанию подача равна подаче резания.
Подача первого хода
	Определяет подачу, с которой будет сниматься первый слой с заготовки. Если заготовка имеет корку, то подача должна быть выставлена меньше рабочей.
Подача последнего хода
	В черновых операциях определят подачу движения вдоль обрабатываемой поверхности для получения требуемой шероховатости.
Подача перехода к следующему слою
	Определяет подачу, на которой выполняется переход к следующему рабочему ходу.

Величины подачи могут быть заданы в следующих единицах

• мм/мин. – задаёт подачу в виде линейного перемещения инструмента за одну минуту обработки;
• мм/Об. – задаёт подачу в виде линейного перемещения инструмента на один оборот шпинделя;
• в % от рабочей подачи – задаёт подачу в виде процентного отношения к подаче резания. Например: при 100% подача будет равна подаче резания, при 50% подача будет равна половине от подачи резания.

Примечание: При изменении подачи резания величины заданные в процентах от неё будут автоматически пересчитаны.
