СПРУТКАМ 20 — руководство пользователя
  • СПРУТКАМ 20 — руководство пользователя
v20.1.7
Результаты поиска

    Показать / скрыть содержание
    • Введение
      • Системные требования
      • Базовые конфигурации CAM системы
      • Комплект поставки
      • Установка и запуск системы
      • Набор файлов системы
      • Техническая поддержка
    • Коротко о главном
      • Идеология СПРУТКАМ
      • Рекомендации по быстрому освоению системы
      • Что нового в СПРУТКАМ 20
    • Общие сведения
      • Домашняя страница
        • Библиотека проектов
      • Главное окно системы
        • Панель инструментов приложения
          • Умные привязки
          • Измерения и анализ
          • Автосохранения и точки восстановления проекта
          • Библиотека проектов
          • Файл наладки (шаблон проекта)
          • Ассистент ИИ
          • Информация о версии
        • Графическое окно и управление визуализацией
          • Установка стандартного вектора взгляда
          • Режим выбора объектов
          • Выбор фрагмента для увеличения
          • Динамическая установка вектора взгляда
          • Динамическое смещение изображения
          • Динамическое изменение масштаба визуализации
          • Показать все
          • Отменить последний вид
          • Восстановить последний вид
          • Плоскость сечения
          • Режим вращения
          • Визуальные манипуляторы
          • Интерактивная линейка линейной оси
        • Режимы работы
        • Фильтр выбора объектов
        • Панель управления видимостью объектов
        • Геометрические системы координат
          • Создание системы координат при помощи диалогового окна
          • Интеллектуальное создание систем координат
          • Интерактивное создание системы координат по начальной точке и двум направляющим векторам
          • Интерактивное создание системы координат по текущей плоскости визуализации
          • Изменение параметров существующей системы координат
        • Управление положением осей станка
          • Интерактивное управления станком
        • График осей станка
        • Проверка возможности обработки инструментом
        • Кнопка дополнительных утилит на главной панели
          • Окно для настройки внешних утилит
        • Кнопка помощи на главной панели
        • Индикатор процесса
        • Уведомления о событиях приложения
        • Мультипроектность
      • Окно системных установок
        • Вкладка<Пути>
        • Вкладка<Единицы измерения>
        • Вкладка<Визуализация>
        • Вкладка <Цвета>
        • Вкладка <Импорт>
        • Вкладка <Дополнительные>
        • Вкладка <Технология>
        • Вкладка <Онлайн функции>
        • Вкладка Расширения
        • Вкладка <PLM соединения>
      • Используемые файлы обмена данными
        • Файлы проектов
        • Импортируемые файлы
        • Экспорт объектов в DXF
        • Файлы настройки постпроцессора
        • Файлы управляющих программ
        • Файлы настройки интерпретатора
        • Файлы схемы станка
        • Зашифрованные контейнеры .stfc
        • Файлы наладки
      • Система обновления
      • Менеджер контейнеров
      • Менеджер лицензий
      • Логи системы
    • Подготовка геометрической модели
      • Структура геометрической модели
        • Типы геометрических объектов
          • Поверхности, сетки, кривые и точки
          • Группа
          • Активная группа
          • PMI
        • Окно структуры геометрической модели
        • Выбор объектов
        • Интеллектуальный выбор объектов
        • Редактирование структуры геометрической модели
          • Создание новой группы
          • Обновление структуры геометрической модели
          • Работа с буфером обмена
      • Импорт геометрических объектов
        • Импорт объектов из IGES-файлов
          • Требования к IGES-файлу
          • Типы импортируемых объектов
          • Рекомендации по настройке модуля IGES-экспорта в моделирующей программе
        • Импорт объектов из STEP-файлов
        • Импорт объектов из DXF-файлов
        • Импорт объектов из PostScript-файлов
          • Установка библиотеки GhostScript
        • Импорт объектов из STL-файлов
        • Импорт объектов из PLY-файлов
        • Импорт объектов из AMF-файлов
        • Импорт объектов из VRML-файлов
        • Импорт объектов из 3dm-файлов (Rhinoceros™)
        • Импорт объектов из файлов Parasolid™
        • Импорт объектов из файлов SolidWorks™
        • Импорт объектов из файлов SolidEdge™
        • Импорт объектов из файлов SGM
        • Импорт объектов через дополнения к CAM системе
        • Импорт объектов из 5DC-файлов
        • Дополнения к СПРУТКАМ
          • Мастер дополнений CAM системы
          • Список дополнений к СПРУТКАМ
            • Панель инструментов Autodesk Inventor™ и дополнение для импорта
            • Панель инструментов CADbro™
            • Панель инструментов FreeCAD™ и дополнение для импорта
            • Панель инструментов Alibre Design™ и дополнение для импорта
            • Панель инструментов IronCAD™
            • Панель инструментов КОМПАС™ и дополнение для импорта
            • Панель инструментов NX™ и дополнение для импорта
            • Панель инструментов Rhinoceros™ и дополнение для импорта
            • Панель инструментов SolidEdge™ и дополнение для импорта
            • Панель инструментов SOLIDWORKS™ и дополнение для импорта
            • Панель инструментов SpaceClaim™ и дополнение для импорта
            • Панель инструментов T-Flex™ и дополнение для импорта
            • Панель инструментов ZW3D™ и дополнение для импорта
            • Дополнение для Onshape™
            • Панель инструментов CAXA 3D™
            • Панель инструментов KeyCreator™
            • Панель инструментов SolidCAM™ и дополнение для импорта
          • Ассоциативность дополнений
      • Редактирование геометрической модели
        • Свойства геометрических объектов
          • Закладка <Общие>
          • Закладка <Визуальные>
          • Закладка <Обработка>
          • Закладка <Параметры>
        • Изменение визуальных свойств
        • Удаление
        • Пространственные преобразования
        • Инвертирование нормалей поверхностей
        • Проекция внешних границ
        • Объединение кривых
        • Триангуляция поверхностей
        • Создание надписей
        • Создание сечений
        • Сшивка поверхностей
        • Экспорт 3D Модели
        • Закрытие отверстий
        • Извлечение изолиний
        • Упрощение геометрической модели
        • Работа со сплайнами
        • Продление поверхности
      • Среда двумерных геометрических построений
        • Построение и редактирование элементов
        • Отрезок
        • Дуга
          • Две точки и радиус
          • Центр, начальная точка и угол
          • По трём касаниям
          • Редактирование дуги
        • Окружность
          • Центр и радиус. Редактирование окружности
          • Окружность по трём касаниям
        • Прямоугольник
          • По двум точкам
          • По стороне и высоте
          • По центру и точке
          • Редактирование прямоугольника
        • Контур
          • Построение по элементам
          • По зоне или по границам
          • Редактирование контура
          • Сплайн
          • Спираль Архимеда
          • Контур по функции
        • Фаска и скругление
        • Размеры
          • Линейный размер
          • Радиальный размер
          • Угловой размер
        • Эквидистанта
        • Функция отсечения элемента
        • Разрушение элементов
        • Дополнительные функции
          • Копирование
          • Перемещение
          • Поворот
          • Зеркальное перемещение
        • Именованные блоки
          • Параметризация блока
        • Ограничения
          • Редактирование ограничений в блоке
        • Пример построения чертежа
        • Пример построения чертежа с использованием ограничений
        • Плоскости
      • Модель (3D геометрия)
        • Главное окно
        • Проектирование в 2D-режиме
        • Проектирование в 3D-режиме
        • Как создать заготовку из 3D-модели детали
      • Раскрой
    • Создание технологии обработки
      • Общие принципы формирования технологии обработки
        • Выбор технологического оборудования и изменение его характеристик
        • Формирование последовательности операций
        • Создание новой операции
        • Выполнение операции
        • Генерация управляющей программы
        • Генерация отчетов
        • Типовые технологические процессы
        • Настройка технологических операций
          • Геометрические параметры операции
          • Задание детали, заготовки и оснастки
          • Пользовательские операции
          • Панель статуса операции
          • Преобразовать траекторию инструмента в операцию 6D Контур
        • Шаблон траектории
          • Макрокоманды в шаблоне траектории
        • Вспомогательная операция
        • Интерполяция траектории
        • Обнаружение столкновений в фоновой симуляции
          • Список статусов операций.
        • Редактирование списка игнорируемых столкновений.
        • Управление пересчётом траектории (блокировка)
        • Пользовательские умолчания в контекстное меню инспектора
      • Структура режима работы технология Технология
        • Панель Оборудование
          • 3D компенсация инструмента
        • Панель Наладка
          • Позиционирование детали на станке
          • Система координат заготовки (G54 - G59)
          • Локальная система координат операции
          • Индексная многокоординатная обработка
        • Рабочее задание
          • Базовая поверхность
          • Поверхности
          • Кривая
          • Рабочая зона
          • Верхний и нижний уровни обработки
          • Карман
          • Зоны ограничений
          • Перемычки
          • Рабочее задание для гравировальной операции и операции выборки области
          • Рабочее задание для операции обработки отверстий
            • Задание отверстий путем ввода координат
            • Задание отверстий геометрическим объектом типа <Точка>
            • Автоматическое распознавание отверстий
            • Задание шаблона отверстий
            • Сортировка отверстий
          • Распознавание элементов
          • Ограничения
        • Параметры операции
          • Избегать столкновений
          • Время слоя
          • Мощность
          • Новый метод расчёта (Черновая ротационная/Ротационная обработка)
          • Колебания
        • Подходы/Отходы
          • Подвод/Отвод
            • Правила подвода и отвода
              • Окно редактирования подводов/отводов
              • Список правил подвода/отвода станка
            • Точка смены инструмента
          • Безопасные перемещения
          • Расширенные настройки переходов
          • Переходы
            • Переходы на основании операции Черновая послойная
            • Переходы для операций 3D/5D продвинутая
            • Переходы для операций 3D базовые.
            • Переходы для контурных операций
            • Переходы для операций Наплавки
            • Переходы в операциях обработки отверстий
          • Подходы
            • Подходы, основанные на операции Черновая послойная
            • Подходы, основанные на операции Обработка торцев
            • Подходы в 3D операциях
            • Подходы для операций 3D/5D продвинутые
            • Подходы в контурных операциях
            • Подходы для аддитивных операций
          • Расстояния
            • Расстояние для 3D-операций
            • Расстояния, основанные на операции Обработка торцев
            • Расстояния, основанные на операции Черновая послойная
            • Расстояния для 3D/5D продвинутых операций
            • Расстояния в операциях сверления
          • Параметры врезания в выборке
        • Преобразования
          • Цилиндрическая интерполяция
          • Полярная интерполяция
        • Режимы обработки
          • Контроль углов
          • Калькулятор режимов обработки
        • Отверстия (Точки засверливания)
        • Оснастка
      • Группы операций (Структура проекта)
        • Установ
        • Деталь (группа)
        • Копия детали
        • Группа размножения
      • Сортировка (порядок обработки) и переходы
      • Перечень типов технологических операций
      • Описание базовых технологических понятий
        • Группа
        • Деталь
        • Заготовка
        • Результат обработки
        • Инструмент
          • Фрезерный инструмент
          • Токарный инструмент
          • Вылет инструмента
        • Припуск
        • Угол отступа
        • Боковой угол
        • Выбор шага по высоте гребешка
        • Фронтальный угол
        • Способы обработки в управляемых операциях
        • Высокоскоростное врезание
        • Магазин инструментов
        • Коррекция на радиус инструмента во фрезерных операциях
      • FBM фрезерование
        • Технологический процесс КТ элемента
        • Интерфейс библиотеки технологических процессов
        • Интерфейс дерева конструктивных элементов
        • Интерфейс задания тех. процессов для выбранных элементов
        • Интерфейс редактирования тех. процесса
        • Параметры формирования операций
        • Параметры операций обработки элемента
      • Обработка на фрезерных станках
        • Типы технологических операций
        • Сверление
          • Обработка отверстий
          • FBM фрезерование
            • Технологический процесс КТ элемента
            • Интерфейс библиотеки технологических процессов
            • Интерфейс дерева конструктивных элементов
            • Интерфейс задания тех. процессов для выбранных элементов
            • Интерфейс редактирования тех. процесса
            • Параметры формирования операций
            • Параметры операций обработки элемента
        • 2D
          • Выборка
          • Гравировка
          • 2D контур
        • Базовый
          • Обработка торцев
          • Черновая послойная
            • Плунжерная обработка
          • Чистовая послойная
          • Черновая построчная
          • 2.5D контур
          • Обработка горизонтальных участков
          • 3D контур
        • Расширенный
          • Комбинированная чистовая
          • По поверхностям
          • 3D смещение
          • Спираль
          • Морфинг между 2-мя кривыми
          • Поднутрение послойное
          • 5D Стенки
          • 5D Черновая послойная
          • 5D по сеткам
          • 6D контур
            • Параметры направляющей поверхности
            • Параметры кривых
            • 5-ти осевая обработка боковой поверхностью фрезы
            • Контроль подач
            • Использование произвольных векторов
          • Полирование по контуру
        • Ротационная
          • Послойная
          • Черновая
          • Чистовая
          • Морфинг 4D
          • 4D по поверхностям
          • 4D контур
        • Фрезерование турбин
          • Обработка импеллеров
          • Обработка лопаток
        • Доработка
          • Подчистка углов
          • Карандашная
          • Обработка фасок
        • Устаревшие
          • Старая группа 2D и 2.5D
          • Старая группа 2.5D
          • Старая группа 3D
          • Старая группа 4D и 5D
            • 4D обработка с гравировкой и выборкой
            • 5-осевая обработка
            • Индексная 5-осевая обработка
            • Цилиндрическая интерполяция
            • Преобразование траектории в 5 осей
            • Карта осей для 5-осевых станков
          • Чистовая построчная
          • Чистовая построчная оптимизированная
          • Чистовая комплексная
        • Высокоскоростная обработка
        • Настройка технологических операций
          • Использование конструктивных элементов в рабочем задании
            • Создание операций по выбранной геометрии
            • Построение кривых
          • Рабочее задание для 2.5D обработки
          • Особенности задания отверстий в послойной черновой операции
          • Подходы, отходы и врезания фрезерных операций
            • Составные подходы и отходы
        • Адаптивная стратегия выборки
        • Стратегии выборки
      • Обработка на токарных станках
        • Типы технологических операций
        • Технологические операции для токарной обработки
          • Обработка торца
          • Наружное и внутреннее черновое точение
          • Наружное и внутреннее чистовое точение
          • Наружная, внутренняя и торцевая обработка канавок
          • Наружное и внутреннее нарезание резьбы
          • Профильная резьба
          • Токарная отрезка
          • Токарная обработка отверстий
          • Наружное адаптивное точение
          • Токарная отрезка с перехватом
        • Токарные циклы
          • Цикл Контур
          • Повтор контура
          • Цикл Повтора контура (ISO G73)
          • Черновая обработка
          • Цикл черновой обработки (ISO G71/G72)
          • Обработка торца
          • Расширенная обработка канавок
          • Цикл Простая канавка
          • Циклы нарезания резьбы
            • Резьба стандартной формы
            • Типы резьбовых циклов
          • Цикл Зигзаг
          • 4-х осевое точение
          • Цикл Отрезка
          • Цикл обработки канавок
        • Настройка технологических операций
          • Рабочее задание токарных операций
            • Параметры элемента рабочего задания
            • Методы редактирования контура
          • Режимы резания токарных операций
          • Рабочее задание для операции обработки отверстий
            • Задание отверстий путем ввода координат
            • Задание отверстий геометрическим объектом типа <Точка>
            • Автоматическое распознавание отверстий
            • Задание шаблона отверстий
      • Обработка на токарно-фрезерных обрабатывающих центрах
        • Типы токарно-фрезерных станков
        • Наладка станка
        • Позиционирование детали
        • Точка смены инструмента
        • Позиционирование инструмента
        • Обязательные проверки перед заключительной генерацией УП
        • Обработка с использованием противошпинделя
        • Точение осью U
      • Обработка на вырезных станках
        • Резка
        • Резка 4D
        • Резка 5D
        • Настройка технологических операций
          • Рабочее задание для операции резки
          • Рабочее задание для эрозионных операций и операции Резка 4D
            • Свойства 2D элементов рабочего задания
            • Свойства 4D элементов рабочего задания
            • Линии синхронизации
            • Подходы-отходы
            • Перемычки
            • Выбор нескольких элементов
            • Электроэрозионный конструктивный элемент
          • Режимы обработки в эрозионных операциях и операции Резка 4D
          • Стратегия электроэрозионных операций обработки контура и операции Резка 4D
      • Резка ножом
        • Режущий инструмент - "нож"
        • 2D резка ножом
        • 6D резка ножом
        • Поведение ножа в острых углах
      • Обработка на электроэрозионных станках
        • Технологические операции для электроэрозионной обработки
          • Операция "2D электроэрозионная обработка контура"
          • Операция "4D электроэрозионная обработка контура"
          • Электроэрозионная выборка
            • Параметры электроэрозионной выборки
            • Точки захода
        • Настройка технологических операций
          • Рабочее задание для эрозионных операций
            • Свойства 2D элементов рабочего задания
            • Свойства 4D элементов рабочего задания
            • Подходы-отходы
            • Перемычки
            • Выбор нескольких элементов
            • Линии синхронизации
            • Электроэрозионный конструктивный элемент
          • Режимы обработки в эрозионных операциях и операции Резка 4D
          • Стратегия электроэрозионных операций обработки контура и операции Резка 4D
      • Обработка промышленными роботами
        • Настройка системы координат инструмента и заготовки
        • Управление 6й осью робота
        • Управление рельсами
        • Управление поворотным (глобусным) столом
        • Обход недостижимых позиций и сингулярностей
        • Формирование переходов (устаревший метод)
          • Построение переходов
      • Многозадачная обработка
        • Задание субмашин в схеме станка
        • Программирование автоматов продольного точения
        • Автоматическая расстановка точек синхронизации
      • Операции по перемещению детали
        • Требования к схеме станка для операций перемещения детали
        • Управление захватами
        • Захват и перемещение
          • Захват и перемещение по точкам
        • Токарный перехват
          • Синхронизация фаз в Токарном перехвате
        • Работа противошпинделем
        • Подача прутка
      • Сварка
        • Точечная сварка
        • Сварка 5D и Сварка 6D
      • Аддитивная обработка
        • Наплавка области
        • Наплавка по кривой
        • Наплавка 3D
        • Наплавка 5D
        • Плоская печать
        • Неплоская печать
        • Чистая наплавка
      • Обработка дисковым инструментом
        • Дисковый инструмент
        • Распиловка диском 2D
        • Распиловка диском 6D
        • Черновая обработка диском
      • Операции измерения
        • Создание собственных циклов измерения (шаблоны)
        • Типы циклов измерения
        • Использование подготовленных циклов измерения
        • Окно шаблонов измерений
      • Покраска
      • Устаревшие операции
        • Операция 2.5D обработки фасок
        • Операция 2.5D обработки горизонтальных участков
        • Операция 2.5D выборки
        • Операция 2.5D обработки стенок
        • Чистовая комбинированная операция (послойно-управляемая)
        • Чистовая управляемая операция
        • Черновая управляемая операция
        • Операция пиление
    • Моделирование обработки
      • Траектория перемещения инструмента
        • Структура траектории перемещения инструмента
        • Список основных технологических команд CLDATA
        • Выбор технологических команд с помощью графического окна
        • Функции редактирования траектории
        • Пространственные преобразования траектории
      • Управление процессом моделирования
        • Управление движением инструмента
        • Анализ ошибок в процессе моделирования
        • Оптимизация подач
        • Задание параметров заготовки
        • Турбо режим моделирования
        • Экспорт результата моделирования
        • Функция удаления остатков
      • Моделирование обработки по управляющей программе
        • Процесс моделирования обработки по тексту управляющей программы
        • Создание собственного интерпретатора
      • Моделирование покраски
      • Твердотельное моделирование
    • Обрабатывающий инструмент
      • Окно Инструменты
        • Управление библиотеками
        • Редактирование фрезерного инструмента
        • Редактирование токарного инструмента
        • Окно выбора фрезерной оправки
      • Список инструментов проекта
      • Формирование инструмента произвольной формы
      • Окно державок (*.osd)
      • API для импорта обрабатывающих инструментов
      • Инструментальные сборки
        • Адаптация станка для работы в режиме Инструментальные сборки.
        • Окно компонентов библиотеки
        • Инструментальная сборка
    • Возможности расширения и интеграции системы
      • Скрипты в СПРУТКАМ
        • Скрипты в СПРУТКАМ
        • Среда разработки скриптов
        • Программный интерфейс СПРУТКАМ
        • Скриптовые операции
        • Операции со скриптовыми событиями
        • Скрипты
      • Интеграция с PLM
        • Авторизация во внешней системе в главном окне CAM
        • Импорт геометрической модели из внешней системы
        • Установка и настройка модулей интеграции с PLM
        • Загрузка и сохранение станков во внешней системе
        • Загрузка и сохранение постпроцессоров во внешней системе
        • Загрузка и сохранение инструментов во внешней системе
        • Открытие и сохранение проектов во внешней системе
      • Расширения CAM системы
        • Установка расширений через окно системных настроек.
        • Установка расширений из командной строки
      • Макросы
        • Запись макроса
        • Редактирование макроса
        • Сохранение макроса
        • Запуск макроса
        • Редактирование кода макроса
      • Магазин расширений
    • Лицензируемые опции СПРУТКАМ
      • «Адаптивная»
      • «Контроль робот»
      • «Робот-фрезер» 2D-5D фрезерные операции
      • Расширенное многоосевое управление
      • Операции
        • «Распил» 5-ти координатная резка дисковой пилой
        • «5D Резка» Резка криволинейных поверхностей
        • Сварка
        • Наплавка
        • Резка ножом
        • Операция на основе текста УП, Токарная операция на основе текста УП
          • Рабочее задание для Операции на основе текста УП, Токарной операции на основе текста УП
            • Сочетания клавиш для работы с текстом УП
          • Ускоренная подача
      • Операции требующие адаптации от разработчика под оборудование
        • Термообработка
        • Сварка
        • Наплавка
        • Струйная резка
      • Модуль интеграции с Teamcenter
    • Приложения
      • Матрица технологических операций для конфигураций CAM системы
      • Конфигурации по видам обработки
      • Перечень интерпретаторов
      • Получение ознакомительной лицензии
      • Рекомендации по отправке запроса в техподдержку
      • Решение проблем с авторизацией в менеджере лицензий
      • Дополнительное ПО и изменения при установке

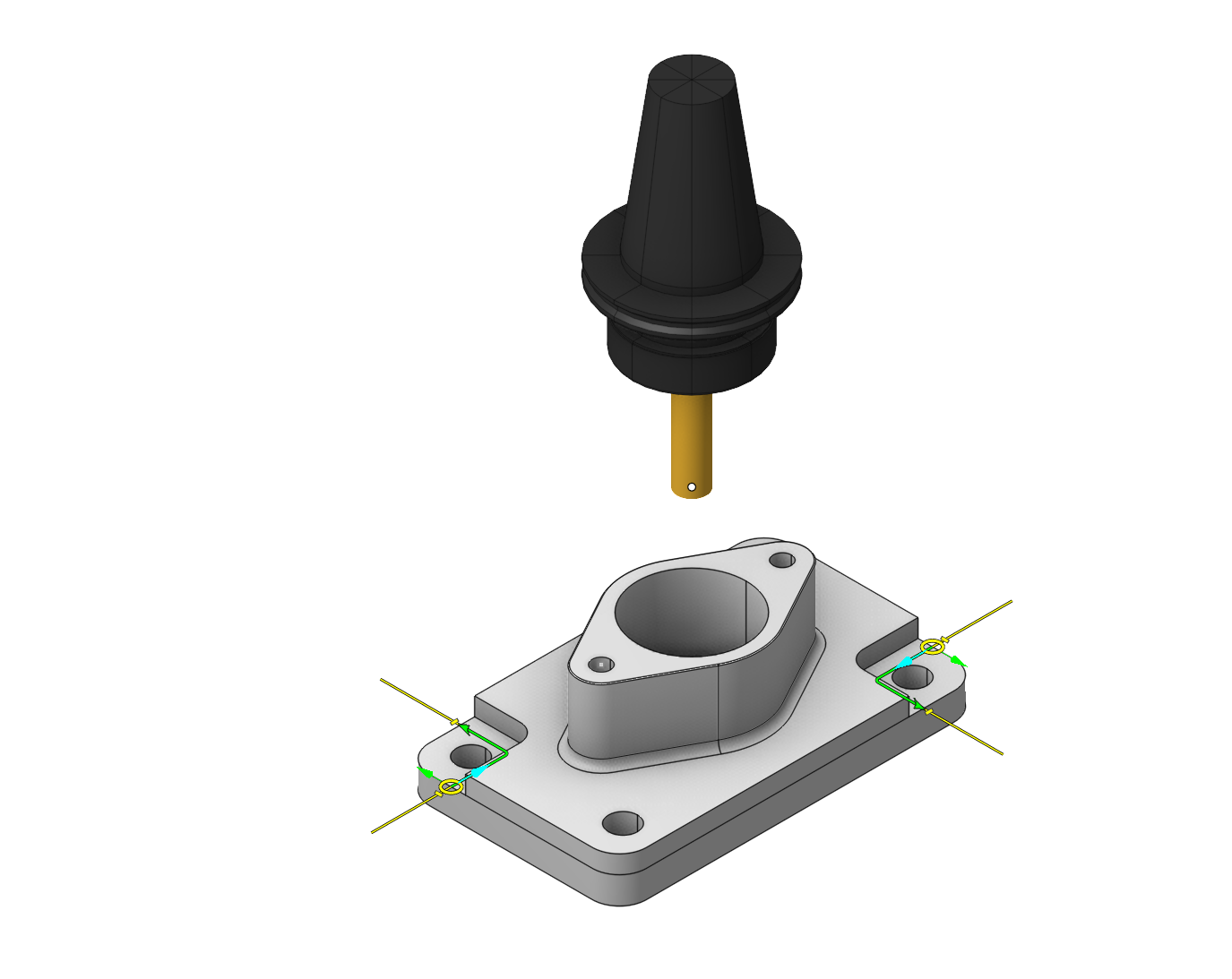

    Кривая

    images/download/attachments/162969385/image2025-4-15_10-6-13.png

    Операции 2D Контур и 3D Контур являются простыми и в тоже время мощными средствами для получения плоской траектории на основе задаваемых кривых, ребер, поверхностей или карманов. Задав Базовую поверхность, вы также можете получить траекторию на цилиндрической поверхности или на поверхности вращения. С использованием функции Проецирование на деталь вы можете спроецировать сгенерированную траекторию на деталь, а при помощи режима Ориентация оси инструмента вы можете получать 4-х и 5-ти осевые траектории по нормали либо к поверхности детали, либо к базовой поверхности.

    Вы можете изучить особенности выбора кривых в соответствующем разделе. Подробнее

    Работа с кривыми

    1.Чтобы добавить новый контур в задание на обработку, просто выберите кривые, кромки или вертикальные грани, которые хотите обработать, и нажмите кнопку Кривая. Связанные элементы будут объединены в контуры.

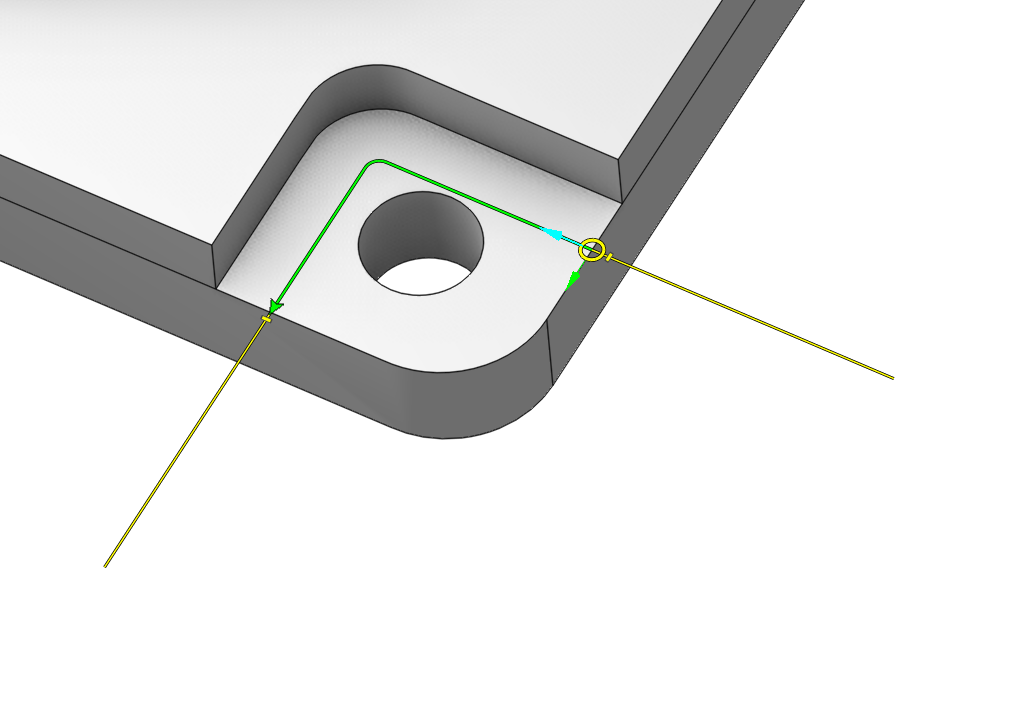

    Сам контур. Зеленая линия представляет кривую, которая будет выведена в CLData. Подходы отмечены желтым цветом (вы можете изменить их интерактивно или на странице Подходы/Отходы).

    images/download/attachments/162969385/image2025-4-15_10-8-35.png

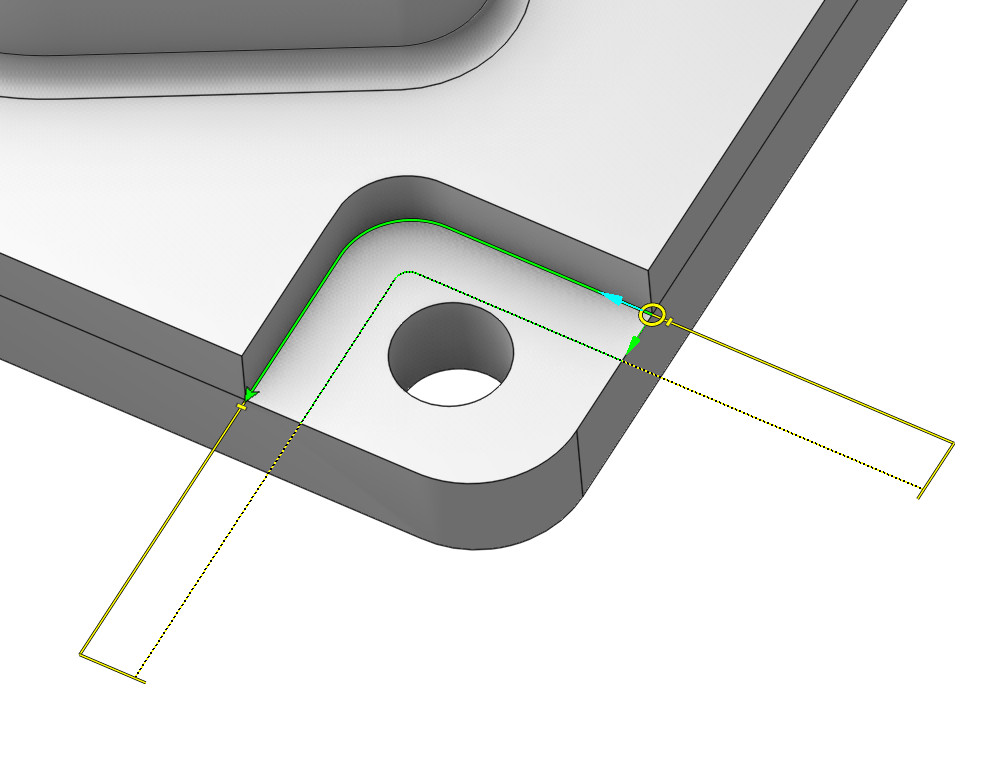

    Если контур компенсируется и для параметра Использование коррекции на радиус установлено значение Стойка, то отображается дополнительная пунктирная линия. Эта линия представляет собой кривую центра инструмента (кривую, по которой будет перемещаться инструмент).

    images/download/attachments/162969385/image2025-4-15_10-11-12.png

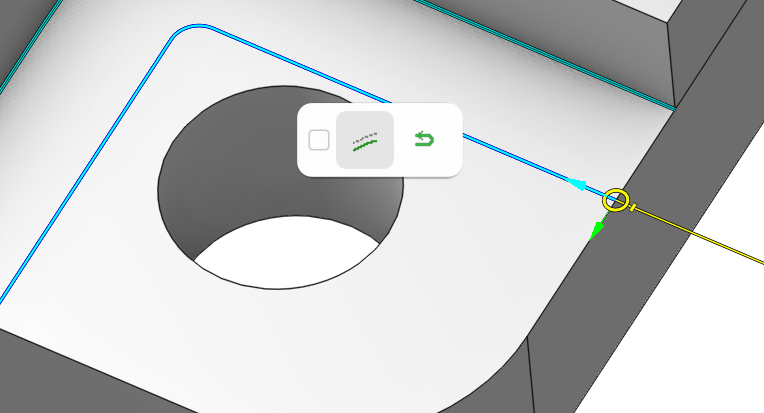

    Чтобы получить доступ к параметрам контура, просто щелкните левой кнопкой мыши по контуру в графическом окне. Вы увидите панель действий. Здесь можно переключить флаг Использование коррекции на радиус для контура и его флаг Вкл/Выкл. Обработка с возвратом. Для замкнутых контуров также можно переключить флаг Зафиксировать начальную точку.

    images/download/attachments/162969385/image2025-4-15_10-15-29.png

    Изменение параметров нескольких контуров вместе

    Чтобы отредактировать свойства сразу нескольких контуров вам нужно просто выделить их все и отредактировать параметры одного из них. Когда вы меняете какой-либо параметр, это изменение применяется сразу ко всем выделенным контурам. Таким способом вы можете поменять свойства Вкл/Выкл R компенсации, Вкл/Выкл обработки с возвратом, Зафиксировать начальную точку, направление либо сторону обработки контура.

    Выбор множества контуров

    • Для выбора сразу нескольких контуров вы можете, удерживая клавишу [Ctrl] на клавиатуре, выбирать их левой кнопкой мыши.
    • Для выбора всех контуров рабочего задания просто выполните двойной щелчок на любом из них в графическом окне.

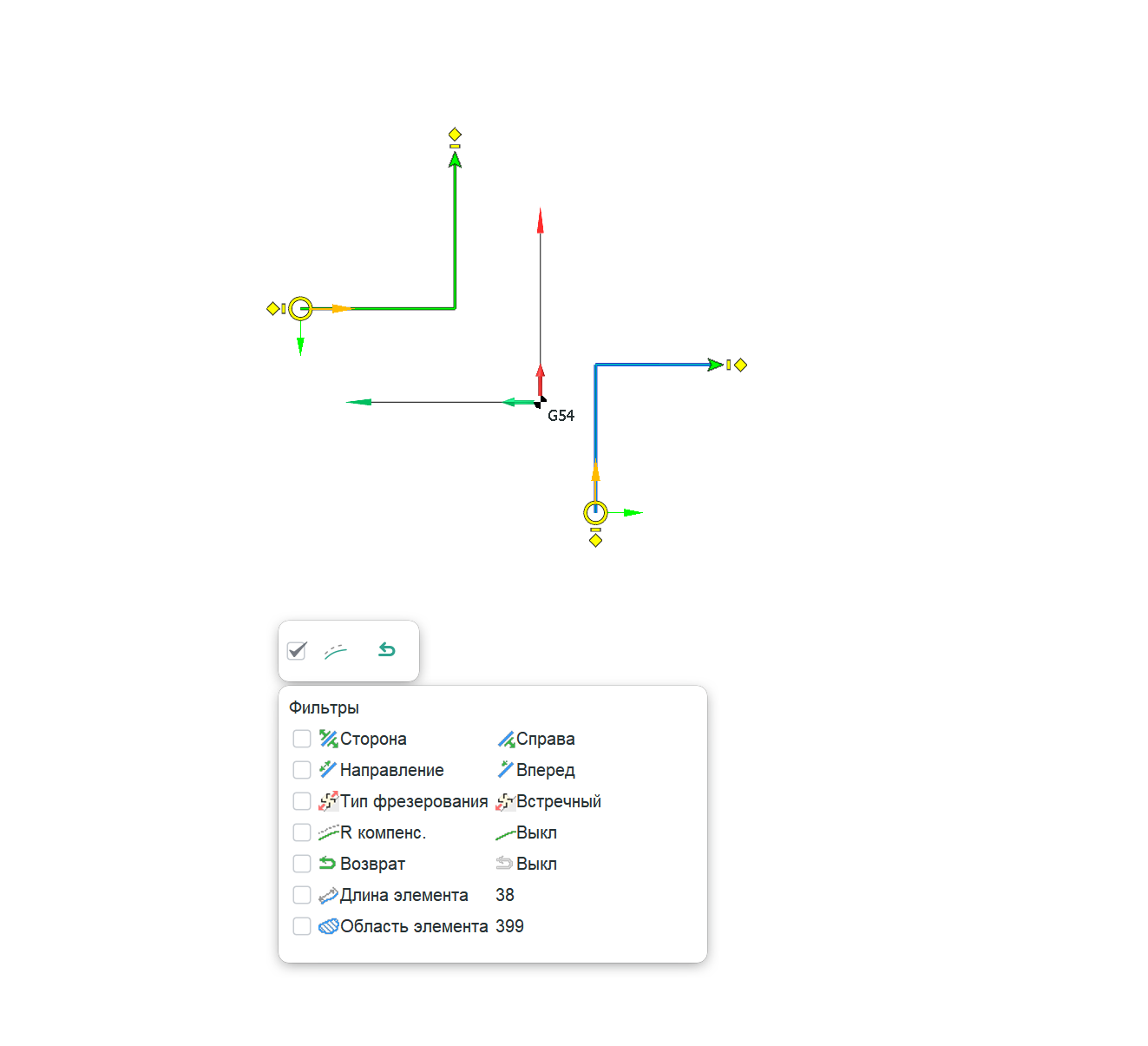

    • Для выбора контуров по какому-либо критерию сначала кликните на контур, а затем сразу установите флажок, расположенный на появившейся всплывающей панели инструментов. Теперь в появившемся дереве свойств вы можете ставить флажки напротив нужных вам критериев отбора элементов.

    images/download/attachments/162969385/image2025-9-22_11-54-36.png

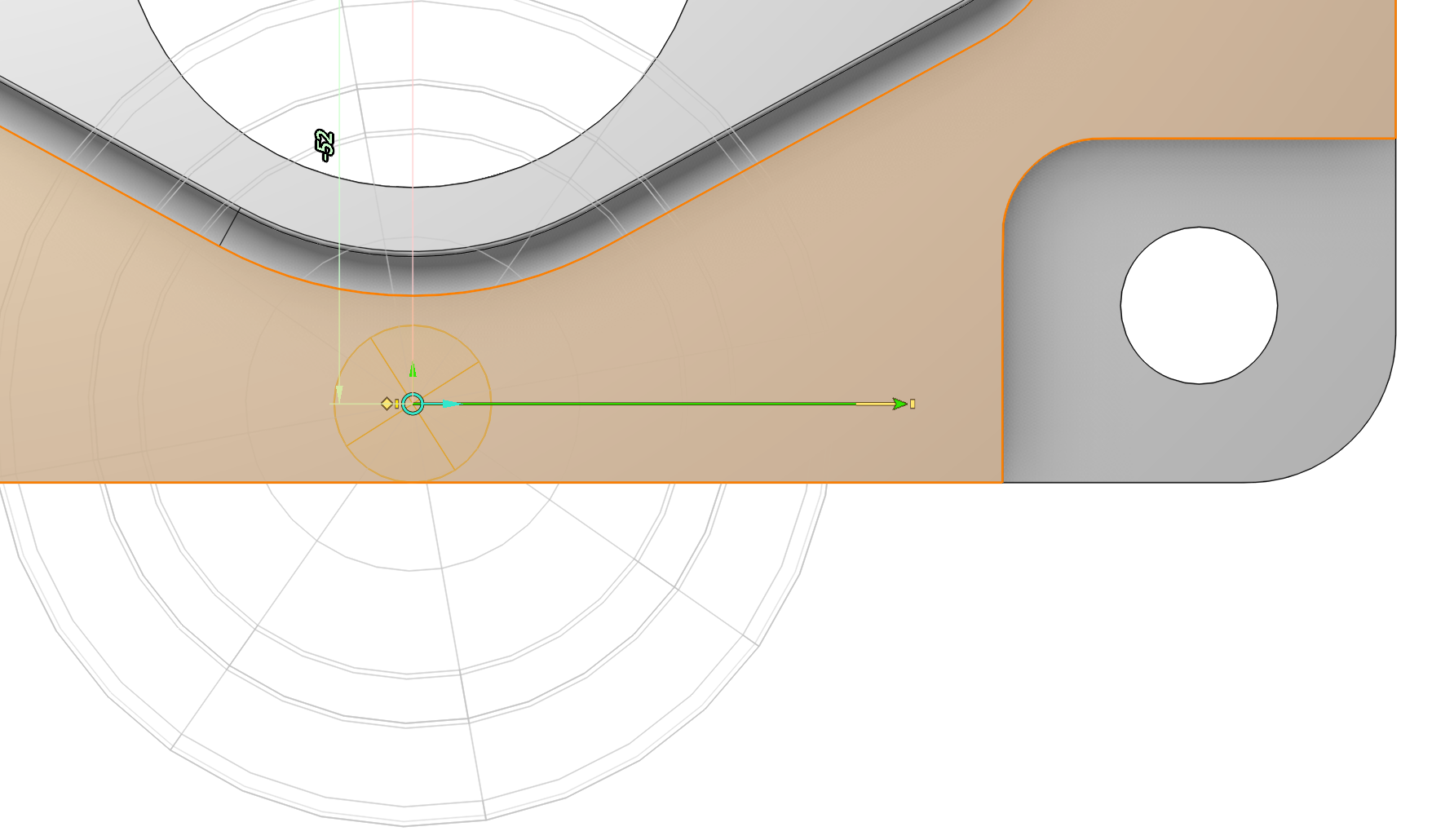

    1. Начальная точка контура (желтая окружность). Для изменения позиции начальной точки просто перетащите ее при помощи мыши. Также вы можете менять положение начальной точки указанием значений размеров по X и Y. Для этого просто щелкните левой кнопкой на точку и отредактируйте значения появившихся размеров.ar.

    images/download/attachments/162969385/image2025-4-15_11-34-7.png

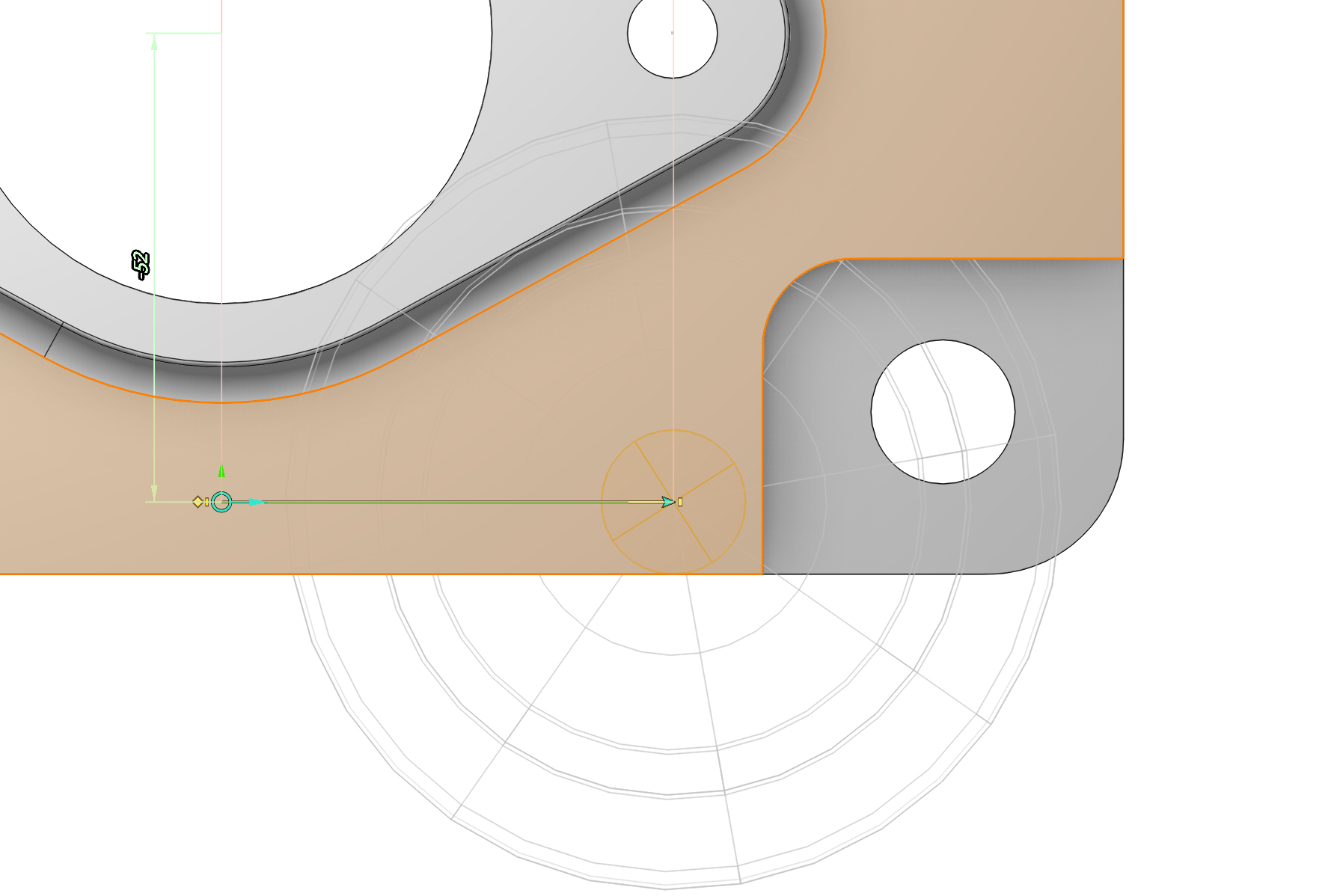

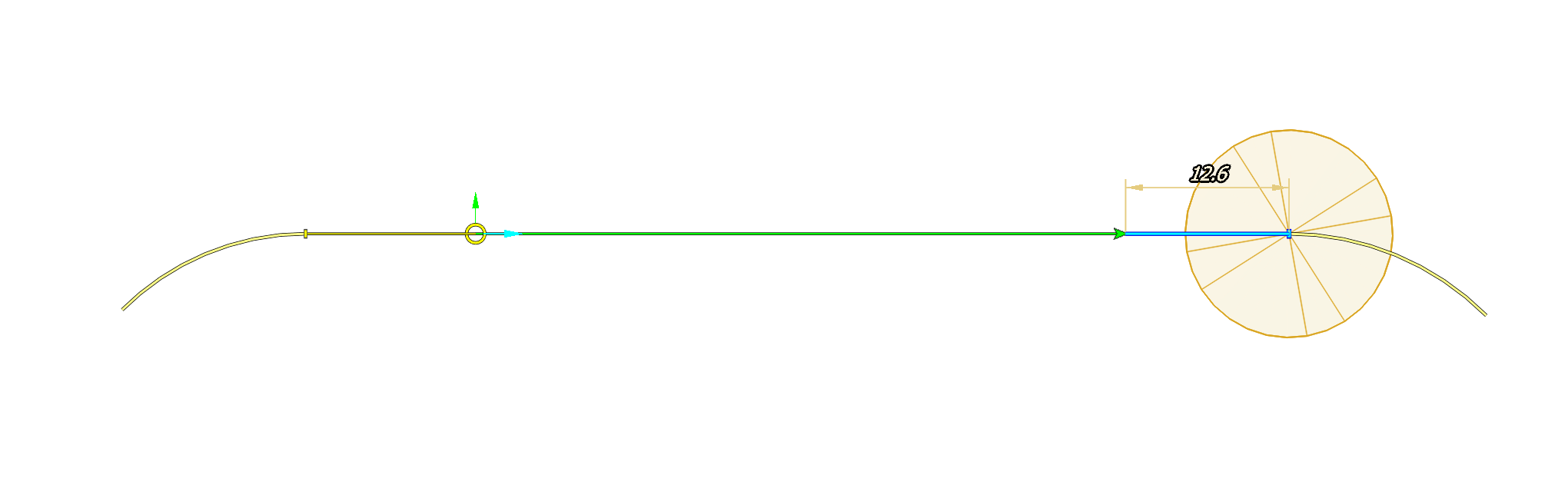

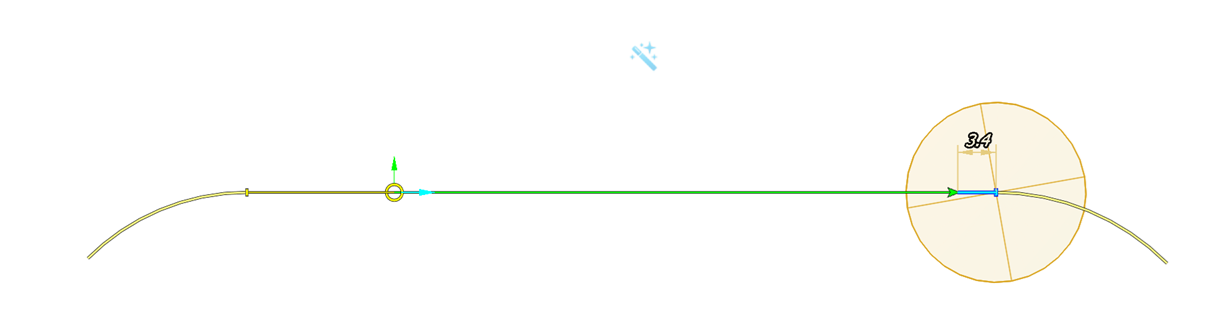

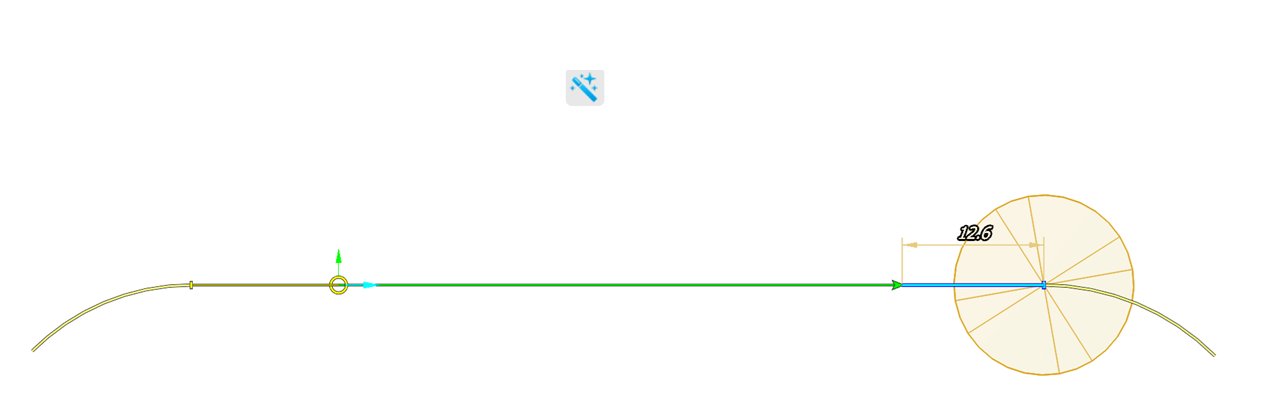

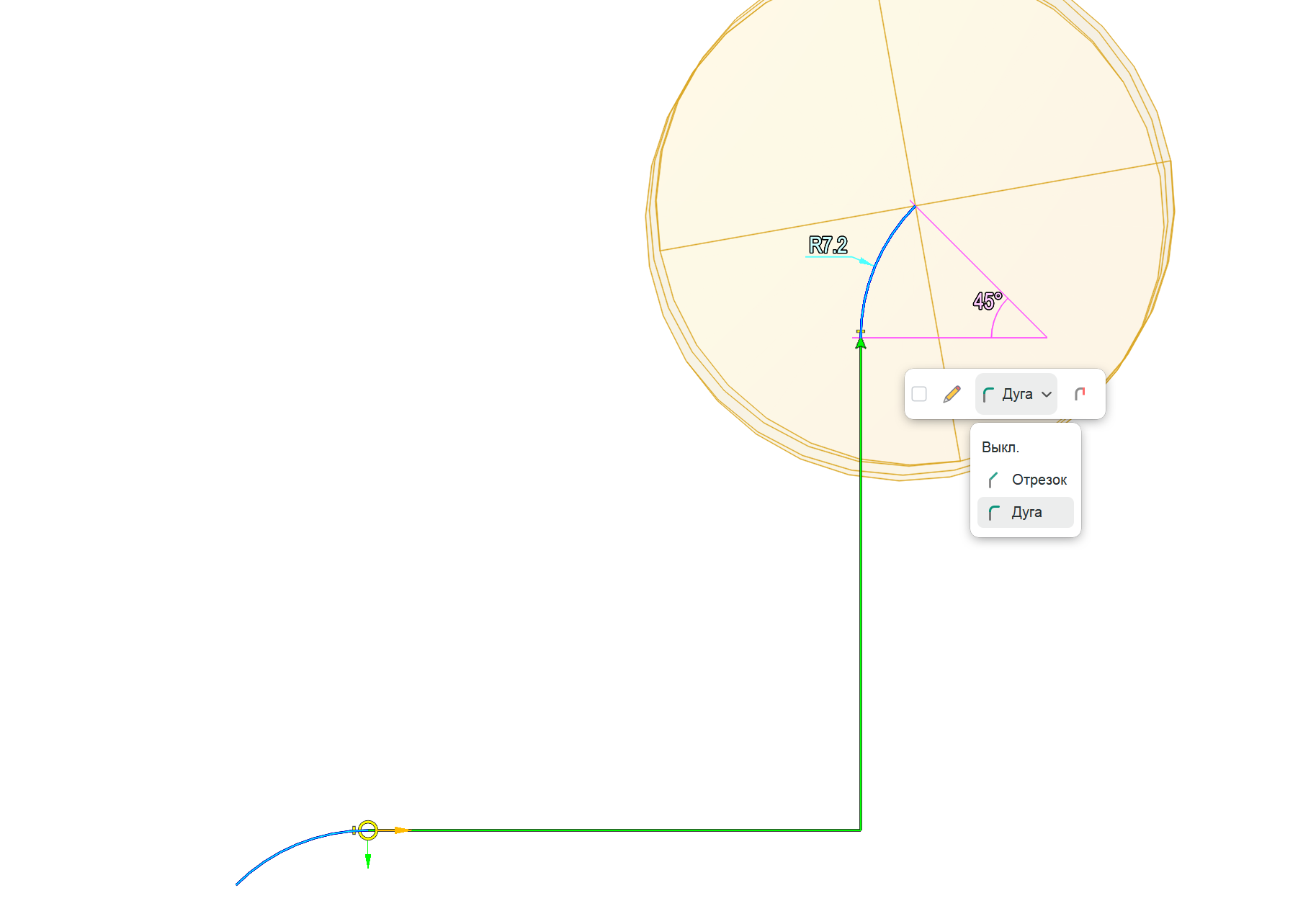

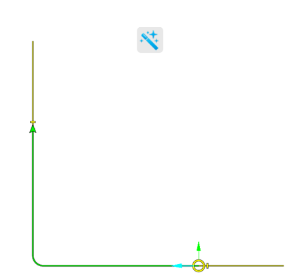

    1. Конечная точка контура (зеленая стрелка для незамкнутых контуров и желтая точка внутри желтой окружности для замкнутых контуров). Вы можете перетаскивать конечную точку мышкой, а также менять ее положение путем изменения размеров X и Y.

    images/download/attachments/162969385/image2025-4-15_11-34-23.png

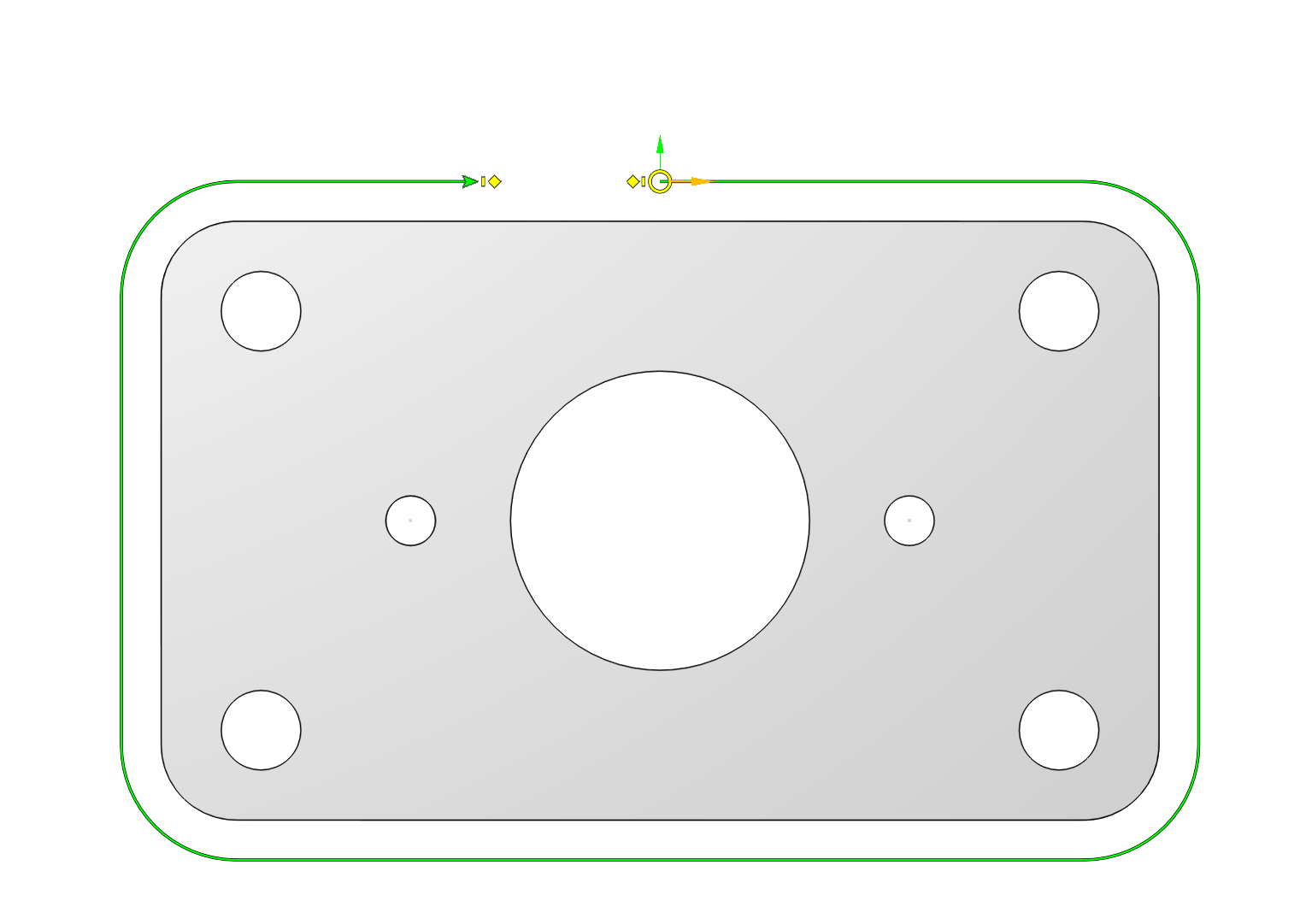

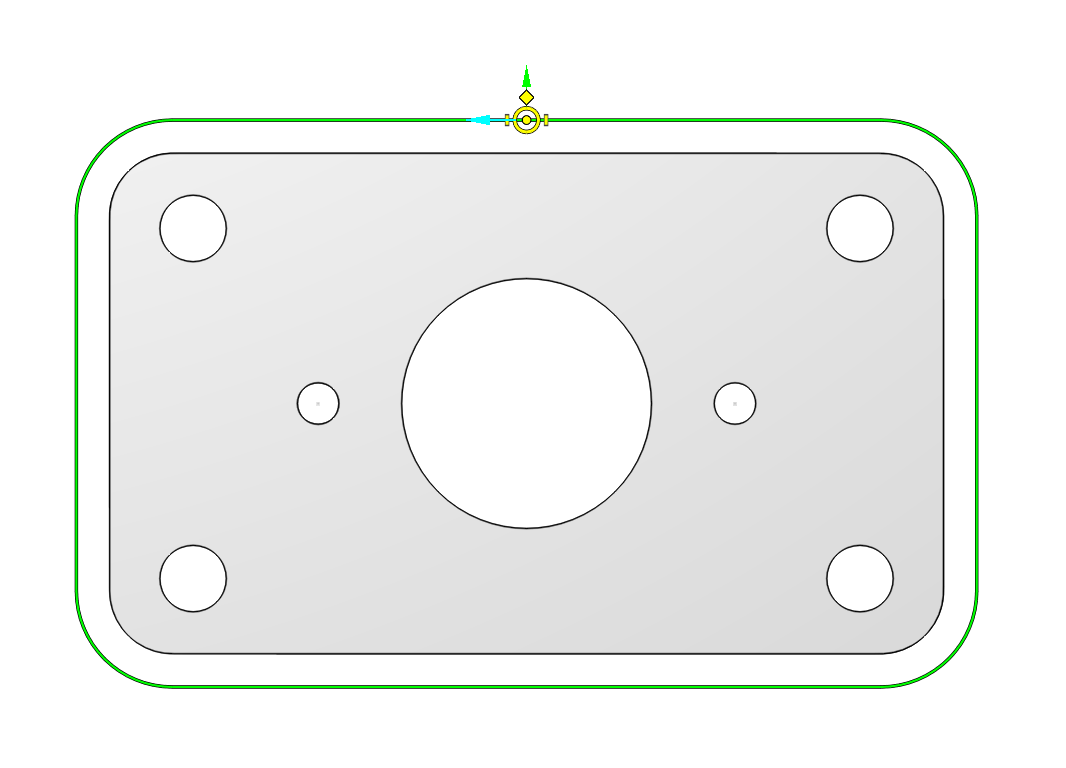

    Позиция начальной точки по умолчанию для замкнутых контуров имеет значение Авто. Это означает что положение начальной точки определяется самой операцией во время расчета траектории исходя из соображений оптимизации пути. Вы можете отличить автоматическое расположение начальной точки от заданного вручную по ее визуальному представлению. Автоматическая начальная точка отрисовывается без желтой точки внутри, а не автоматическая изображается с желтой точкой.

    images/download/attachments/162969385/image2025-4-15_10-42-17.png images/download/attachments/162969385/image2025-4-15_10-43-27.png

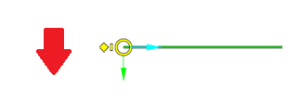

    1. Направление контура. Изображается в виде стрелки, пристыкованной к начальной точке по касательной к контуру, и имеющей на рисунках выше цвет аква. Для изменения направления контура просто кликните левой кнопкой мыши по этой стрелке. Стрелка направления может быть двух цветов: либо цвета аква, либо оранжевого. Цвет стрелки направления указывает на тип фрезерования данного контура: аква - для попутного фрезерования и оранжевый - для встречного типа фрезерования.

    images/download/thumbnails/162969385/image2025-4-15_10-47-34.png images/download/thumbnails/162969385/image2025-4-15_10-47-57.png

    1. Сторона обработки контура. Это стрелка ярко зеленого цвета, пристыкованная к начальной точке контура по нормали к контуру как показано на рисунках выше. Для изменения стороны обработки просто кликните по этой стрелке.

    images/download/thumbnails/162969385/image2025-4-15_10-52-12.png images/download/thumbnails/162969385/image2025-4-15_10-52-38.png

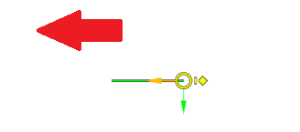

    1. Перебеги контура (начальный и конечный). Представляют собой желтые штрихи рядом с начальной и конечной точками контура как показано на рисунках выше. Перебег используется для удлинения траектории за пределы самого контура. Для изменения величины перебега вы можете либо перетащить изображающий его желтый штрих при помощи мыши, либо кликнуть по нему и отредактировать величину появившегося на экране размера.

    images/download/attachments/162969385/image2025-4-15_11-43-49.png

    Редактирование множества перебегов в один клик

    Следует знать, что когда вы редактируете параметры перебега, то эти изменения применяются ко всем выделенным перебегам. Для того чтобы сделать процесс редактирования множества перебегов более быстрым и простым CAM система автоматически подсвечивает и выбирает все идентичные перебеги. Однако вы всегда можете выключить данную функцию. Просто кликните на кнопку в виде волшебной палочки в верхней части графического окна.

    images/download/attachments/162969385/image2025-4-15_11-44-18.png images/download/attachments/162969385/image2025-4-15_11-45-13.png

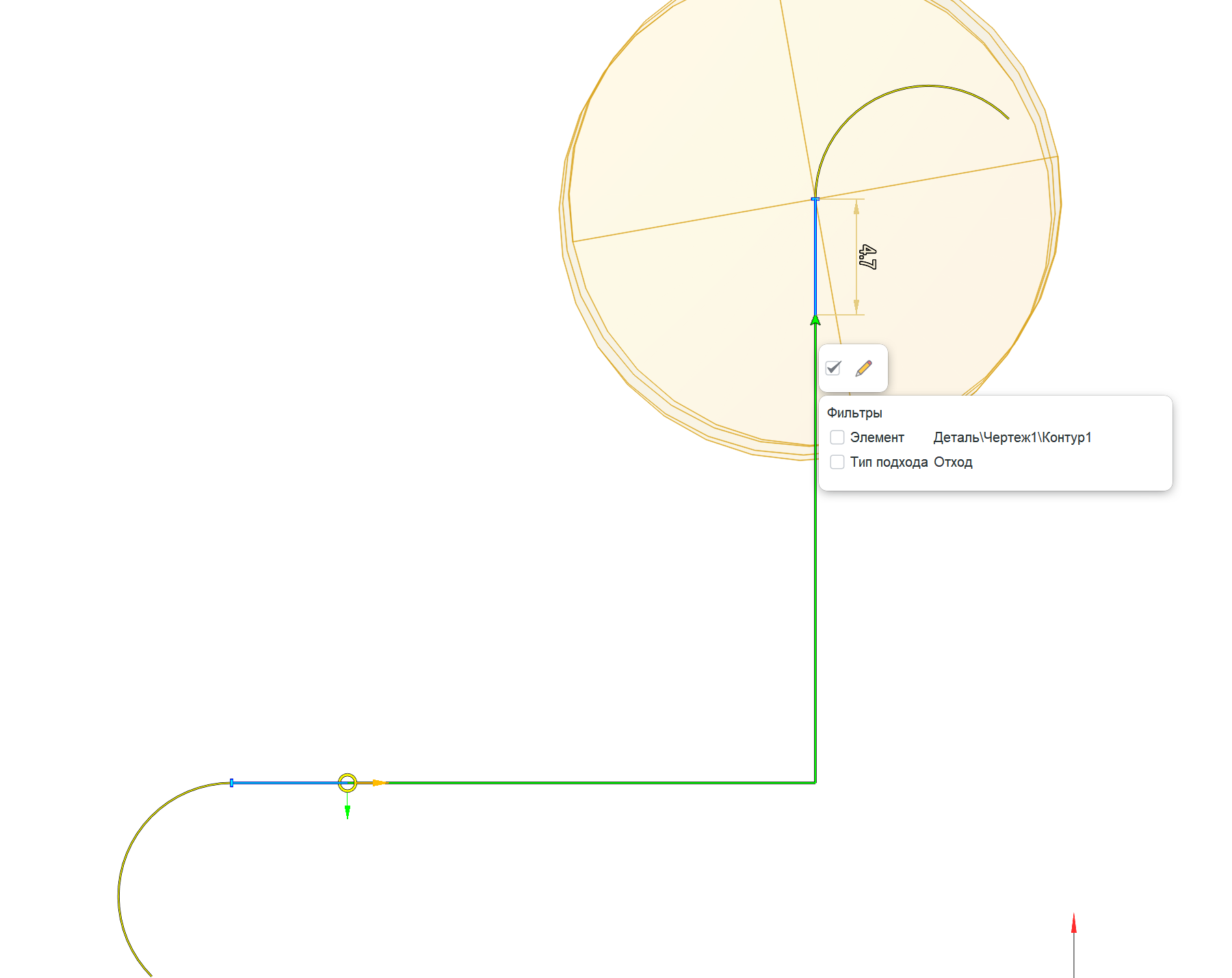

    Для выбора перебегов по какому-либо критерию следует кликнуть по перебегу, и затем в появившейся всплывающей панели инструментов поставить флажок. После этого в появившемся дереве свойств вы можете отметить интересующие вас критерии отбора перебегов.

    images/download/attachments/162969385/image2025-9-22_12-0-10.png

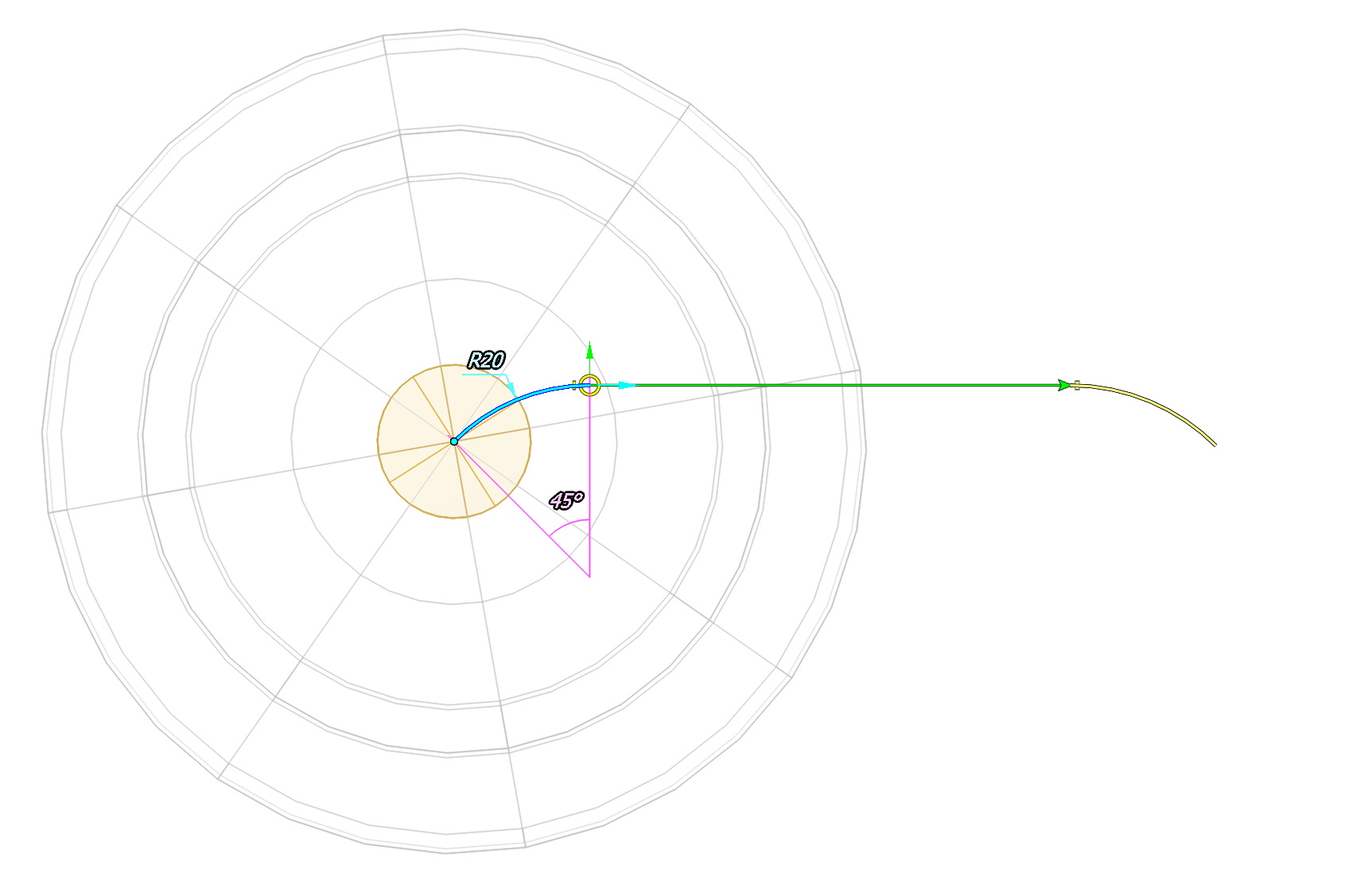

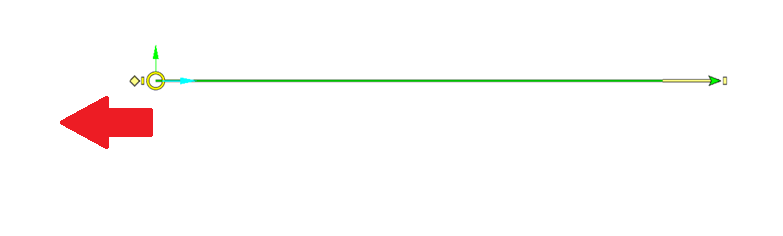

    1. Подходы (отходы) контура. Это желтые ромбики на картинках сверху. Для изменения подхода или отхода просто перетащите соответствующий ромбик при помощи мыши. После этого вы можете редактировать появившиеся на экране размеры.

    images/download/attachments/162969385/image2025-4-15_11-36-13.png images/download/attachments/162969385/image2025-4-15_11-36-44.png

    Имеются три возможных типа подхода: без подхода, по прямой, по дуге. Для изменения типа подхода просто щелкните по подходу и в появившейся всплывающей панели инструментов выберите нужный тип подхода

    images/download/attachments/162969385/image2025-9-22_12-0-57.png

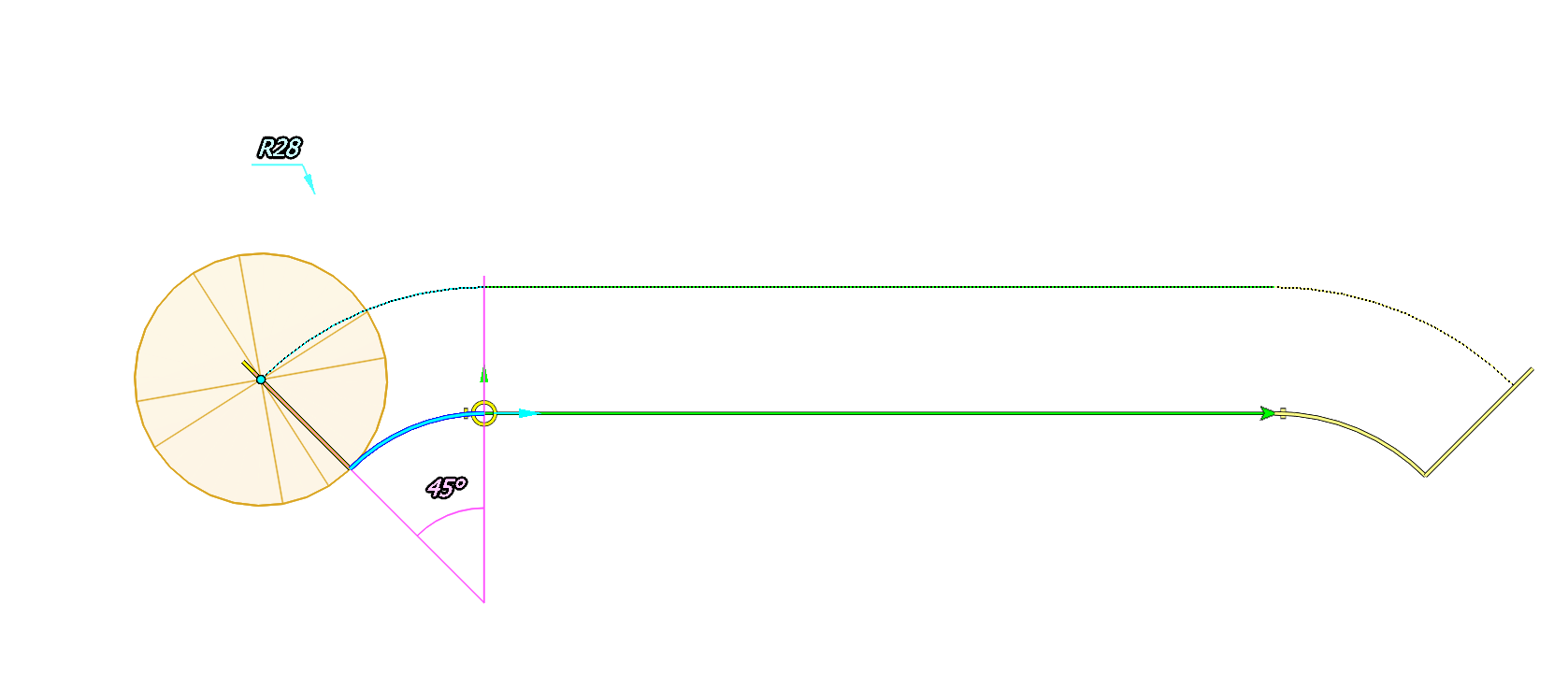

    Для скомпенсированных контуров и при включенном типе компенсации на радиус Стойка отображается дополнительная пунктирная линия. Она представляет собой траекторию перемещения центра инструмента. Размеры подхода задаются для кривой центра инструмента. Это делает параметры подхода независимыми от выбранного типа компенсации. Если вы хотите изменить размер скомпенсированного подхода путем перетаскивания мышью, то вы должны хватать за желтую точку в месте, где заканчивается кривая центра инструмента, а не там где кончается кривая нескомпенсированного подхода.

    images/download/attachments/162969385/image2025-4-15_11-39-22.png

    Редактирование множества подходов в один клик

    Следует знать, что при редактировании параметров подхода производимые вами изменения применяются ко всем выделенным подходам. Для того чтобы сделать процесс редактирования подходов более быстрым и простым CAM система автоматически подсвечивает и выделяет все идентичные подходы. Вы можете отключить подобное поведение кликнув по кнопке в виде волшебной палочки в верхней части графического окна. Для выбора только одного подхода вы можете кликнуть по нему дважды. Для выбора подходов по каким-либо критериям кликните по подходу, и в появившейся всплывающей панели инструментов установите флажок. В отобразившемся после этого дереве свойств отметьте критерии, по которым вы желаете выбрать подходы.

    images/download/thumbnails/162969385/image2025-4-15_10-56-49.png images/download/attachments/162969385/image2025-4-15_10-57-17.png

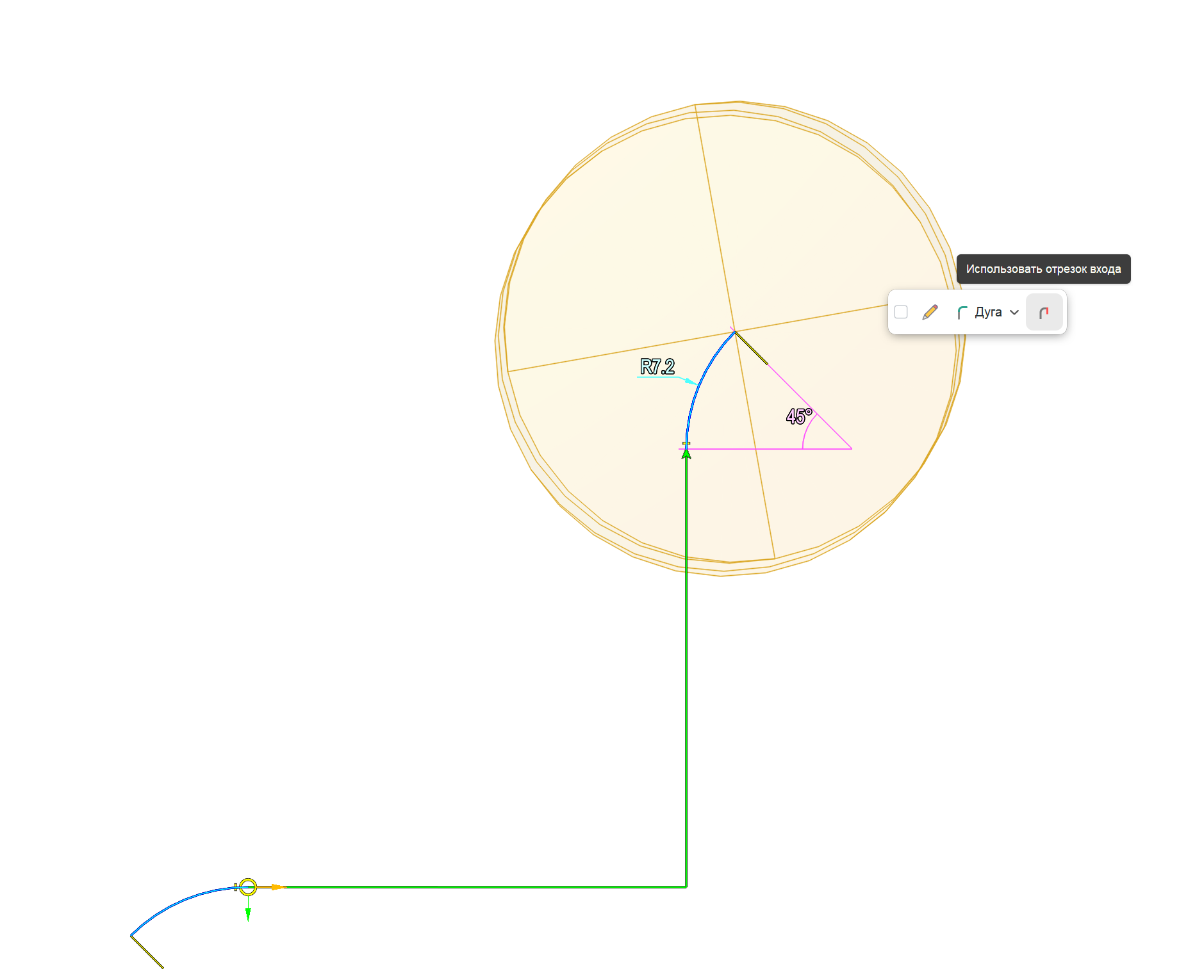

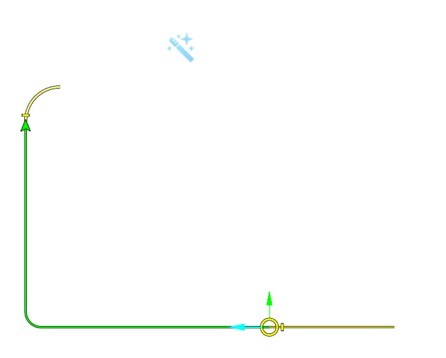

    1. Отрезки входа/выхода (ходы включения коррекции). Отрезки входа и выхода автоматически добавляются к основным подходам скомпенсированного контура, если тип компенсации не равен Компьютер. Они играют роль ходов включения коррекции. Отрезки входа по умолчанию не добавляются к подходам по прямой, т.к. это не имеет смысла. Однако вы можете включить отрезки входа явно, кликнув по подходу и нажав кнопку Использовать отрезок входа в появившейся всплывающей панели инструментов.

    images/download/attachments/162969385/image2025-9-22_12-3-17.png

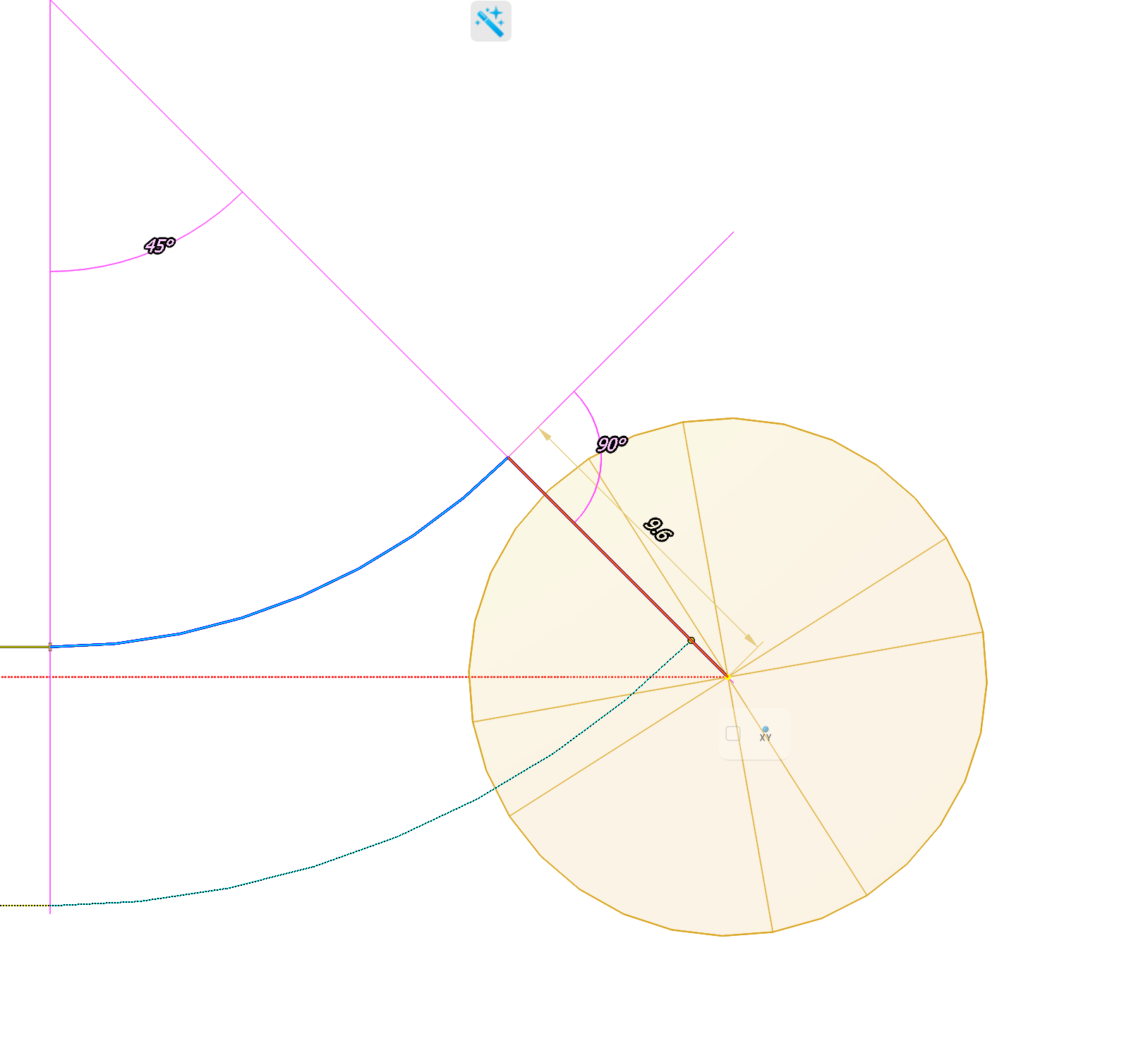

    Ниже приведен пример отрезков подхода к контуру при включенной компенсации на радиус инструмента Стойка.

    images/download/attachments/162969385/image2025-4-15_12-23-54.png

    9.Эквидистанта к контуру / коррекция на радиус

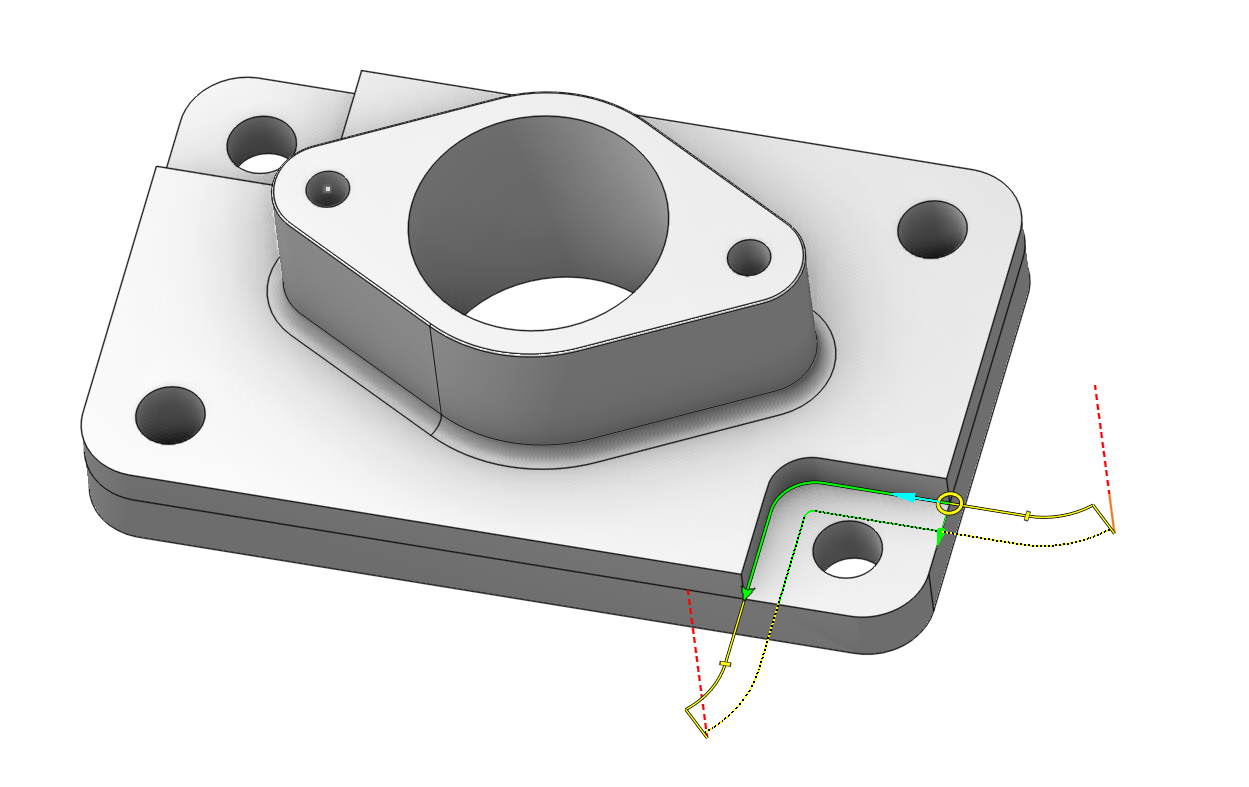

    Компенсация на радиус применяется к контуру главным образом в случаях, когда вы имеете кривую на детали (например, ребро или поверхность вертикальной стенки) и хотите обработать материал сбоку от этой кривой. Для того чтобы включить коррекцию на радиус для контура просто выберите его в графическом окне и щелкните по кнопке Вкл/Выкл R компенсации на появившейся всплывающей панели инструментов.

    images/download/attachments/162969385/image2025-4-15_12-27-25.png

    Метод компенсации радиуса определяется параметром операции Компенсация радиуса. Вы можете выбрать его либо в инспекторе параметров, либо в окне параметров операции. Например, для операции 2D-контура — Вывод. Подробнее
