Переходы для операций Наплавки

Область применения:

Эта группа задает параметры врезания инструмента и перемещений между участками обработки.

Подход к первой точке / Отход от последней точки. Определяет общее правило подхода/отхода

Нажмите здесь, чтобы развернуть..

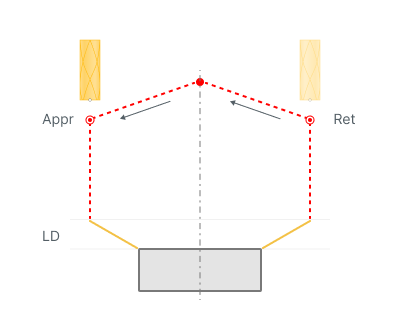

Напрямую.

При таком правиле заход к детали осуществляется:: 1. Позиция смены инструмента 2. Подвод (Appr) 3. Подходы (Если они включены) (LD) Выход осуществляется в обратном порядке: 1. Подходы (Если они включены) (LD) 2. Отвод (Ret) 3. Позиция смены инструмента

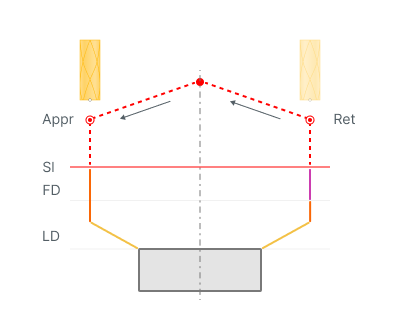

Поверхность безопасности.

При таком правиле заход к детали осуществляется: 1. Позиция смены инструмента 2. Подвод (Appr) 3. Безопасный уровень (SL) 4. Расстояние рабочей подачи (FD) 5. Подходы (Если они включены) (LD) Выход осуществляется в обратном порядке: 1. Подходы (Если они включены) (LD) 2. Расстояние рабочей подачи (FD) 3. Безопасный уровень (SL) 4. Отвод (Ret) 5. Позиция смены инструмента

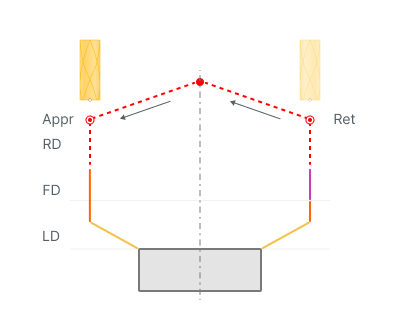

Расстояние ускоренных перемещений.

При таком правиле заход к детали осуществляется: 1. Позиция смены инструмента 2. Подвод (Appr) 3. Расстояние ускор. перемещений (RD) 4. Расстояние рабочей подачи (FD) 5. Подходы (Если они включены) (LD) Выход осуществляется в обратном порядке: 1. Подходы (Если они включены) (LD) 2. Расстояние рабочей подачи (FD) 3. Расстояние ускор. перемещений (RD) 4. Отвод (Ret) 5. Позиция смены инструмента

Соседние переходы.

Нажмите здесь, чтобы развернуть..

Непрерывно.

Переходы между соседними проходами выполняются непрерывно вдоль детали с подачей коротких переходов, без отвода инструмента. В сочетании с параметром Действующие подачи, установленным для всех перемещений, кроме ускоренных, это обеспечивает непрерывную наплавку. Применяется только к переходам, длина которых меньше значения Максимальное расстояние соседнего перехода.

Примечание

Для операций Наплавка по области и 3D-наплавка в стратегии Параллельная переход проходит по эквидистанте внешнего контура; в стратегии Смещение он строится как кратчайшее прямое перемещение.

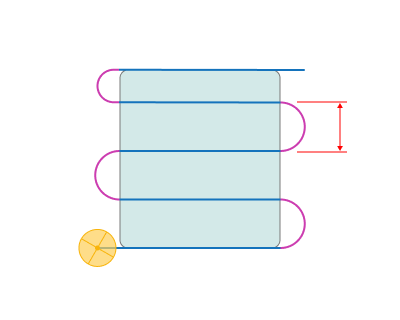

Как короткий переход. Переходы между соседними проходами выполняются как обычные короткие переходы в соответствии с настройкой Короткие переходы.

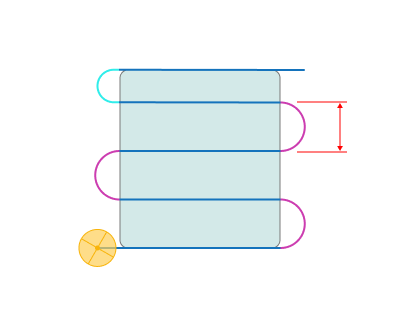

Максимальное расстояние соседнего перехода.

Максимальное расстояние между конечными точками двух соседних проходов, при котором переход считается непрерывным соседним переходом. Если расстояние больше, переход вместо этого строится как короткий или длинный переход.

Примечание

Короткие переходы используются в диапазоне между этим значением и значением Максимальное расстояние короткого перехода. Если это значение достигает максимального расстояния короткого перехода, данный диапазон исчезает, и каждый короткий переход становится соседним.

Тип короткого перехода / Тип длинного перехода.

Нажмите здесь, чтобы развернуть..

Напрямую. Переходы состоят из коротких прямых линий.

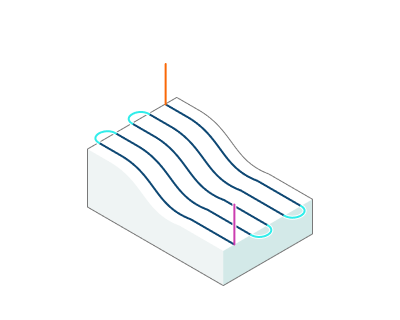

Гладкий. Плавный переход между проходами по кривой Безье.

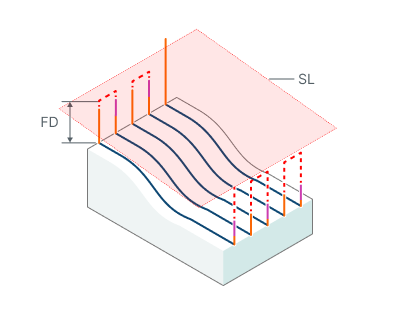

Поверхность безопасности.

Переходы осуществляются через Расстояние рабочей подачи до Безопасный уровень. FD - Расстояние рабочей подачи SL - Безопасный уровень

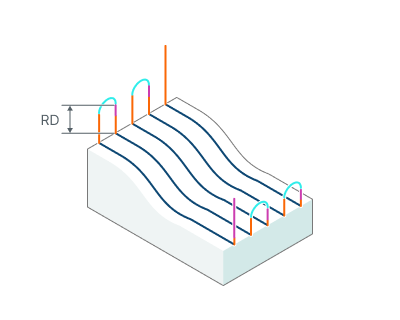

Расстояние ускоренных перемещений.

Переходы осуществляются через Расстояние ускор. перемещений. RD - Расстояние ускор. перемещений

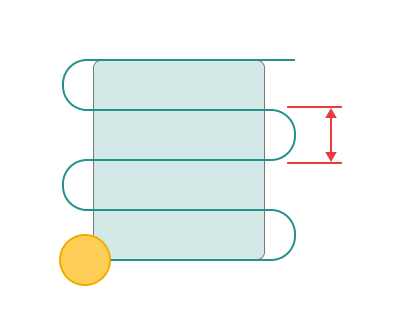

Макс длина короткого перехода. Устанавливает максимальное расстояние, при котором переходы считаются короткими.

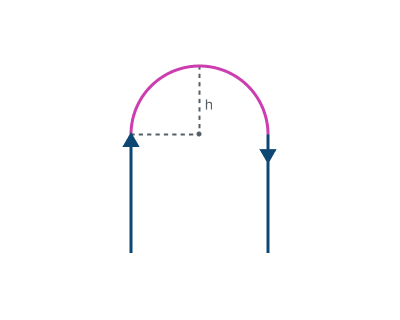

Высота гладкого соединения. Высота дуги звена над прямой хордой, соединяющей два соседних прохода. Указанное значение точно для эталонного случая — идеального зигзага. В других конфигурациях (параллельное движение вперёд/назад, эквидистантная и т. д.) фактическая высота дуги может отличаться.
