Черновая ротационная

Область применения:

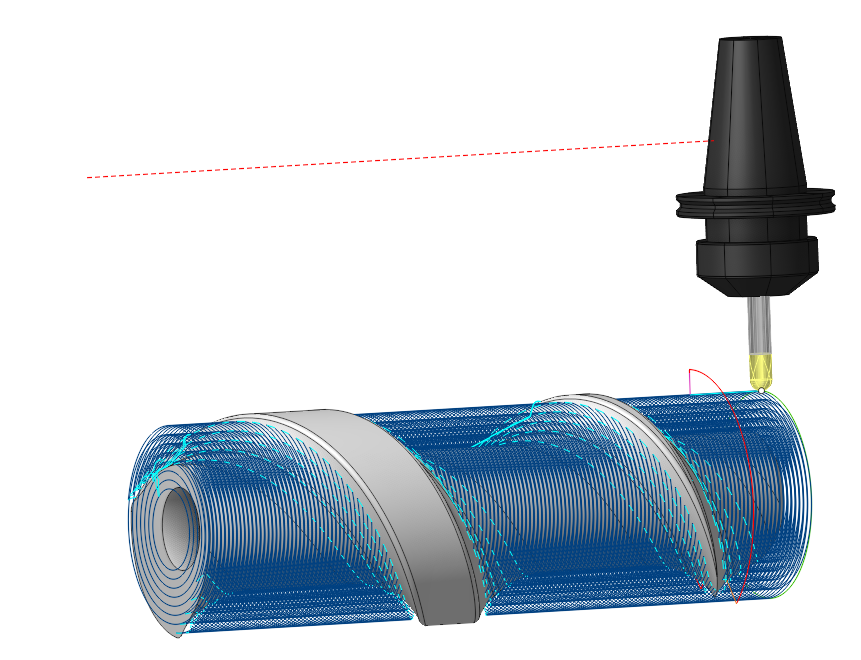

Черновая ротационная - это четырехкоординатная операция для непрерывной черновой обработки, удаляющая материал заготовки слой за слоем. Она схожа с Черновой послойной операцией с тем отличием, что слои обработки представляют собой не плоскости, а концентрические цилиндры с осью, лежащей на Поворотной оси.

Рабочее задание:

Кривая спирали. Кривая, необходимая для указания угла спирали для стратегии Угол по кривой.

Верхний уровень. Указание верхнего уровня по элементам модели. Этот уровень определяет наибольший радиус на модели, где имеют место рабочие проходы. Подробнее.

Нижний уровень. Указание нижнего уровня по элементам модели. Этот уровень определяет наименьший радиус на модели, где имеют место рабочие проходы. Подробнее.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Рабочая зона.

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

Нажмите здесь, чтобы развернуть..

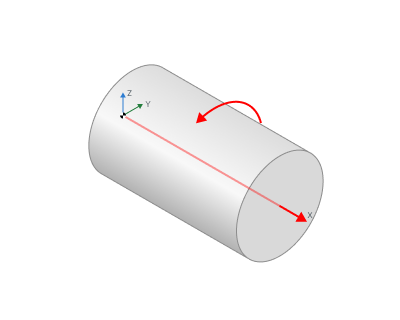

Поворотная ось. Вектор оси инструмента направлен от заданной Поворотной оси. Расположение поворотной оси, относительно которой рассчитывается операция, может быть указано в инспекторе свойств. Можно изменить Поворотную ось интерактивно в графическом окне, используя стрелку, или выбрать ее из выпадающего меню.

Если в выпадающем списке выбрано одно из значений СК заготовки (Глобальная СК) X, СК заготовки (Глобальная СК) Y, СК заготовки (Глобальная СК) Z, то ось вращения будет ориентирована вдоль соответствующей оси системы координат.

Направление. Если выбрано значение СК заготовки (Глобальная СК) (0,0,0), то ориентация поворотной оси определяется произвольным вектором, координаты которого задаются в группе Направление. Можно задать направляющие косинусы относительно каждой оси.

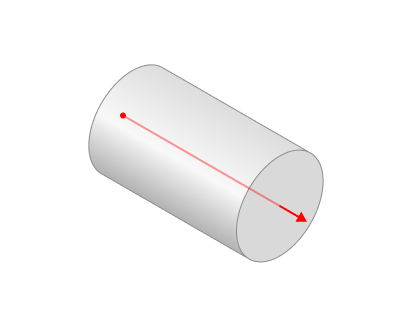

Начало. В полях группы Начало задаются координаты точки, которая служит началом координат выбранной поворотной оси.

Базовая система координат. Переключает координатную систему поворотной оси между глобальной системой координат и системой координат заготовки.

Некоторые параметры работают аналогично параметрам операции Ротационная обработка. Подробнее

Форма траектории:

Определяет формат вывода траектории.

Нажмите здесь, чтобы развернуть..

Траектория может быть представлена в одной из следующих форм:

Нажмите здесь, чтобы развернуть..

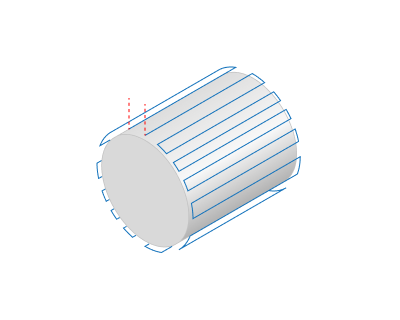

Линии. При выборе этого пункта рабочие ходы получаются как линии пересечения обрабатываемых поверхностей и плоскостей, проходящих через Поворотную ось.

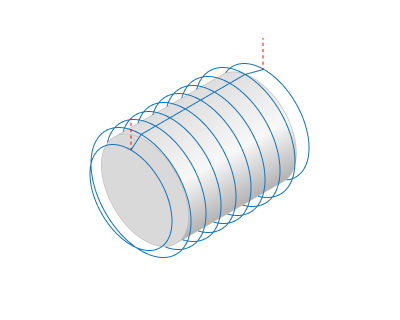

Окружности. При выборе этого пункта рабочие ходы получаются как линии пересечения обрабатываемых поверхностей и плоскостей, перпендикулярных к Поворотной оси.

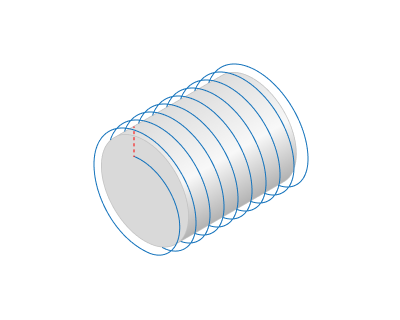

Спирали. Рабочие ходы будут иметь форму непрерывной спирали. Такая стратегия хорошо подходит для обработки таких деталей как шнеки и крыльчатки.

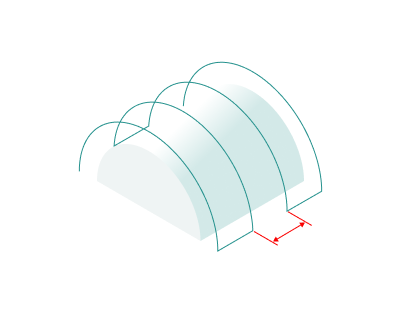

Шаг. Расстояние между проходами инструмента вдоль поворотной оси.

Осевое направление. В зависимости от значения параметра Форма траектории он определяет либо направление самих рабочих ходов, либо порядок следования нескольких рабочих ходов. В случае спирали, шаг которой совпадает с шагом обработки, данный параметр влияет на направление закручивания спирали.

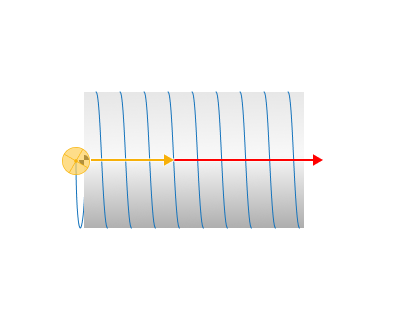

Прямое. Направление проходов инструмента соответствует направлению вектора Поворотной оси.

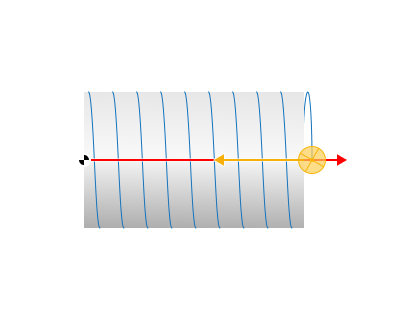

Обратное. Направление проходов инструмента противоположно направлению вектора Поворотной оси.

Шаг спирали. Определяет параметры траектории спиральных проходов. Шаг спирали может быть как положительной, так и отрицательной величиной. Знак шага определяет направление закручивания спирали.

Одинаковый с шагом обработки. Получается одна спираль.

мм, %D инстр, Угол. Может быть задан произвольным значением в виде абсолютной величины, в процентах от диаметра инструмента, либо углом подъема витков спирали в градусах. Если шаг спирали не равен Шагу обработки, то получается серия спиралевидных проходов, отстоящих друг от друга на величину Шага обработки.

Угол по кривой. Автоматически определяет угол наклона спирали на основе кривой из Рабочего задания.

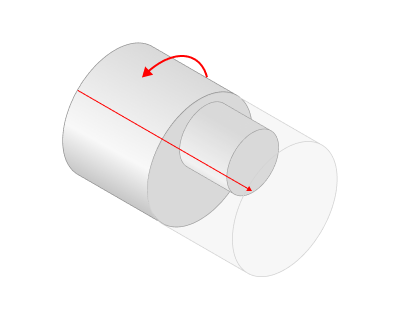

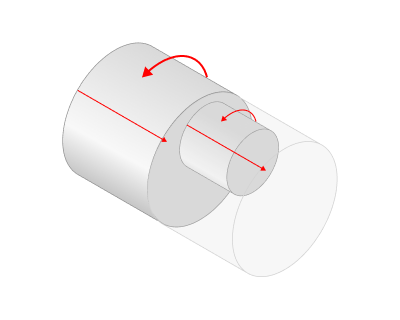

Использовать гибкую ось. При установке флага, ось, относительно которой формируются рабочие ходы, в каждом из сечений будет автоматически рассчитываться как средняя арифметическая точка центров кривизны профилей данного сечения. В результате траектория получается равномерной, без разрывов, с правильным изменением ориентации оси инструмента относительно детали. Опция применяется для обработки деталей типа «коленчатый вал», в которых имеется явная осевая асимметрия отдельных участков.

Тип фрезерования.

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.

Параметры Типа фрезерования такие же, как и в Черновой послойной операции. Подробнее

Точка контакта инструмента.

Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.

Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

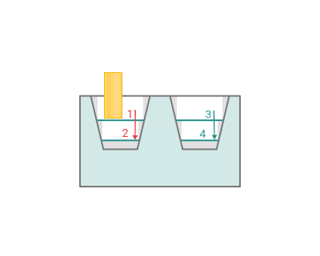

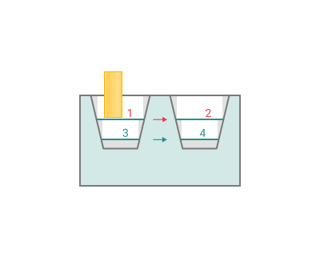

По слоям. Один слой обрабатывается по очереди в каждом профиле, перед тем как прейти к обработке следующего слоя.

По строкам. Все слои одного профиля полностью обрабатываются перед тем как перейти к обработке следующего профиля.

Смещение.

Нажмите здесь, чтобы развернуть..

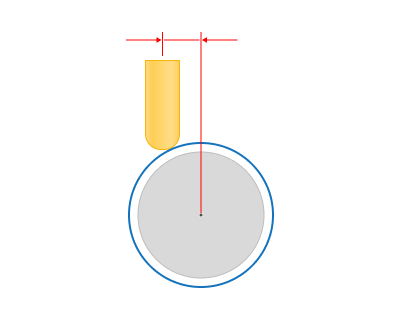

Вкл: Точка, в направлении которой ориентирован инструмент, может быть смещена относительно оси вращения на заданную величину. Смещение можно использовать для улучшения условий резания. Его можно задать как абсолютное значение или в процентах от диаметра инструмента. Допускается положительное или отрицательное значение.

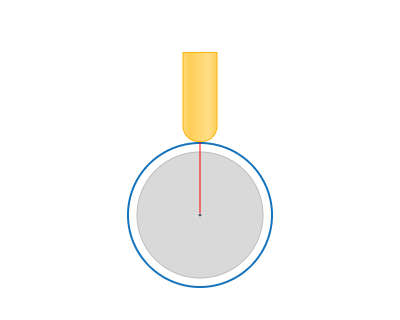

Выкл: смещение отключено — ориентация инструмента выровнена по оси вращения.

Уровни обработки.

Определяет диапазон обработки по оси инструмента.

Нажмите здесь, чтобы развернуть..

Шаг в глубину. Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями. Если шаг задан количеством слоев, то будет выполнено столько дополнительных проходов, сколько указано. Если же шаг задан расстоянием или в процентах от диаметра инструмента, то количество слоев определяется как припуск деленный на Шаг в глубину.

Равномерный шаг. При установке флага, система распределяет проходы по глубине так, чтобы обеспечить равномерную глубинку резания в пределах снимаемого припуска.

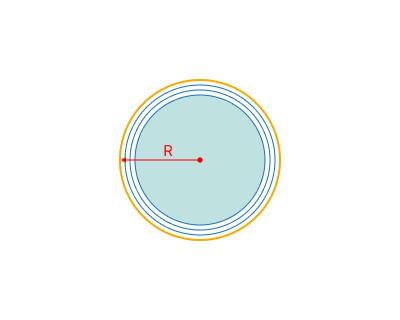

Верхний уровень. Радиус на котором выполняется первый проход инструмента. Верхний уровень обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.

Нижний уровень. Радиус, на котором выполняется последний проход инструмента. Нижний уровень для обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Подробнее

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
