Создание собственных циклов измерения (шаблоны)

Вы можете создать собственный цикл измерения (шаблон) с индивидуальными параметрами для дальнейшего использования. Новые циклы измерения можно объединить в библиотеку, которая является отдельным файлом с расширением scpbl. Данной библиотекой можно делиться с другими пользователями.

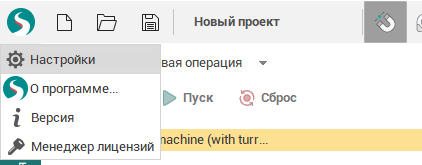

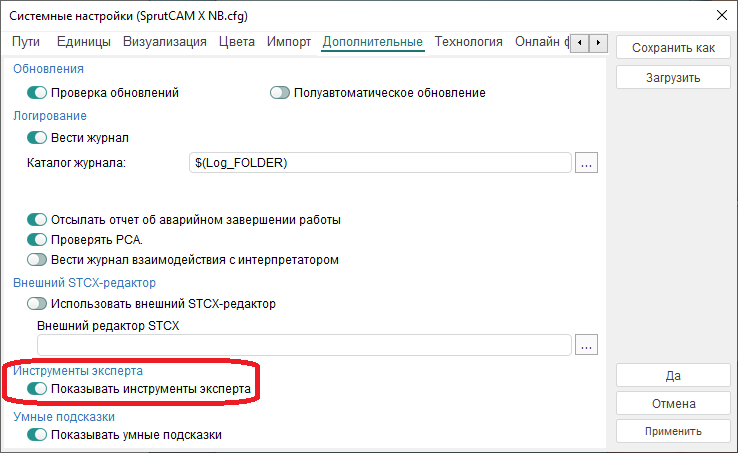

Для создания шаблона в первую очередь необходимо включить права эксперта. Для этого вам необходимо открыть Настройки. Затем переключиться на вкладку Дополнительные и в появившихся параметрах включить Показывать инструменты эксперта и нажать Да. После этого будут доступны пустые циклы.

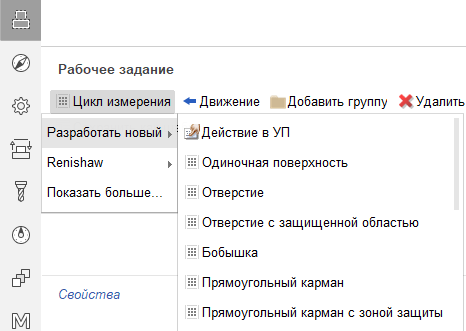

Вы можете добавить один из пустых циклов. Нажмите Цикл измерения во вкладке Рабочее задание выбранной операции. В подменю Разработать новый появится список доступных циклов. Есть 15 циклов и 1 дополнительный элемент Действие в УП. Более подробная информация об этих циклах находится здесь.

После добавления требуемого цикла нет необходимости задавать геометрические параметры, данные параметры надо будет задавать, когда в дальнейшем будут использовать данный готовый цикл. Самое главное надо задать свойства, которые будут храниться в созданном шаблоне на основе данного цикла.

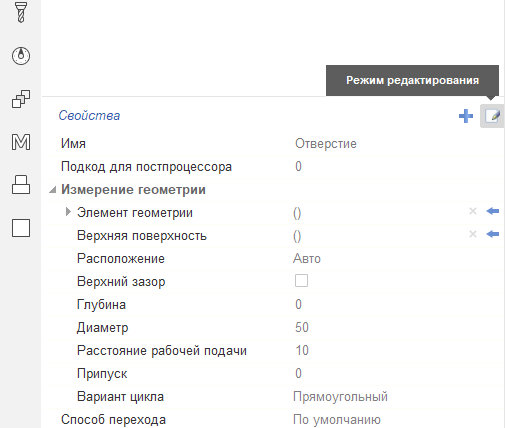

Для того чтобы добавить свойство, нажмите кнопку Режим редактирования с иконкой карандаша. После этого отобразится поле Подкод для постпроцессора и кнопка Добавить пользовательское свойство с иконкой +. Подкод для постпроцессора это уникальный код цикла, используемый для идентификации цикла и анализа его параметров. Также вы можете найти информацию об этом в документации к постпроцессору "Цикл измерения WProbing".

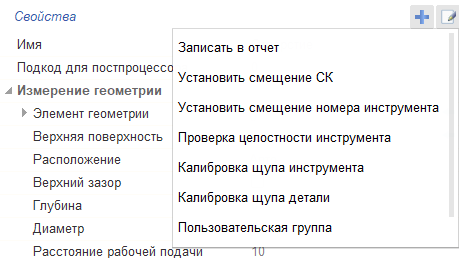

Нажмите на Добавить пользовательское свойство, чтобы добавить свойство из выпадающего списка. Есть 8 свойств со своими параметрами:

• Записать в отчёт - ввод измеренных значений в строку отчета. Есть два параметра: Номер компонента и Номер элемента. Эти параметры автоматически увеличиваются, но вы также можете ввести значения вручную;
• Установить смещение в СК - установите систему координат заготовки в ноль. Его можно установить разными способами (глобально сдвинуть все системы координат, сдвинуть одну из G54-G59, сдвинуть через параметры или через локальную систему координат). Вы можете выбрать один из четырех вариантов: Глобальная (все G54-G59), Одна СК (одна из G54-G59), Параметрическое смещение (G10 L2 P1 XYZ), Локальное смещение СК (G52 XYZ). Параметр Номер СК доступен для Одна СК (одна из G54-G59) и Параметрическое смещение (G10 L2 P1 XYZ). Здесь вы можете указать требуемую СК;
• Установить смещение номера инструмента - установить ноль инструмента. Номер инструмента и корректора, в который нужно записать смещение;
• Проверка целостности инструмента - проверка отклонений размеров инструмента от эталонных и выдать ошибку, если оно больше его пределов. Также нужен номер инструмента и корректора, где взять размеры для сравнения;
• Калибровка щупа инструмента - откалибровать щуп инструмент. Для этого понадобится номер щупа и его корректоров;
• Калибровка щупа детали - откалибровать щуп деталь. Для этого понадобится номер щупа и его корректоров;
• Пользовательская группа - создает элемент для группировки пользовательских свойств;
• Пользовательское свойство - пользовательское свойство для добавления дополнительного параметра. Вы можете установить: Код для постпроцессора, Тип свойства (double, integer, Boolean. string) и Значение.

Коды доступа к параметрам в CLData описаны в документации постпроцессора "Цикл измерения WProbing - Дополнительные параметры".

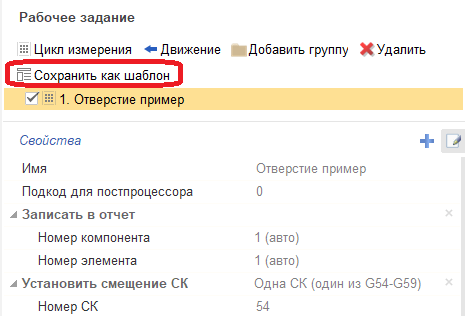

После того, как шаблон цикла подготовлен, необходимо добавить его в библиотеку. Нажмите на Сохранить как шаблон.

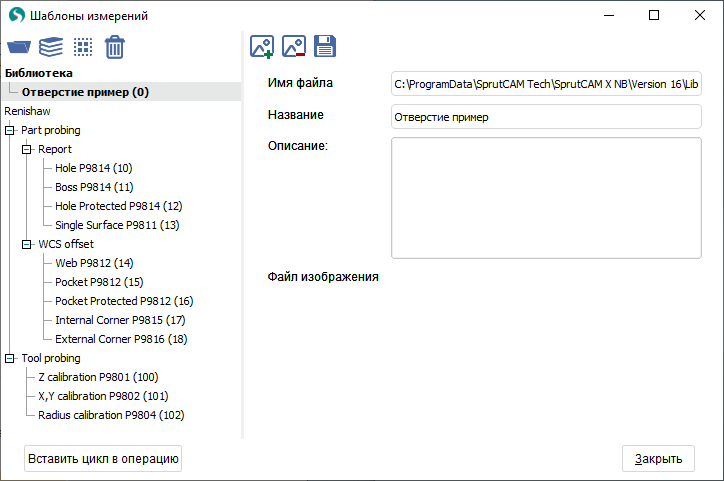

Откроется окно Шаблоны измерений. В это окно будет добавлен новый шаблон. Если пользовательские библиотеки были созданы ранее, то шаблон будет находиться в этой библиотеке, иначе будет создана новая библиотека. Изменения в этом окне сохраняются при закрытии окна. Подробнее о работе с окном Шаблоны измерений здесь.
