Геометрические системы координат

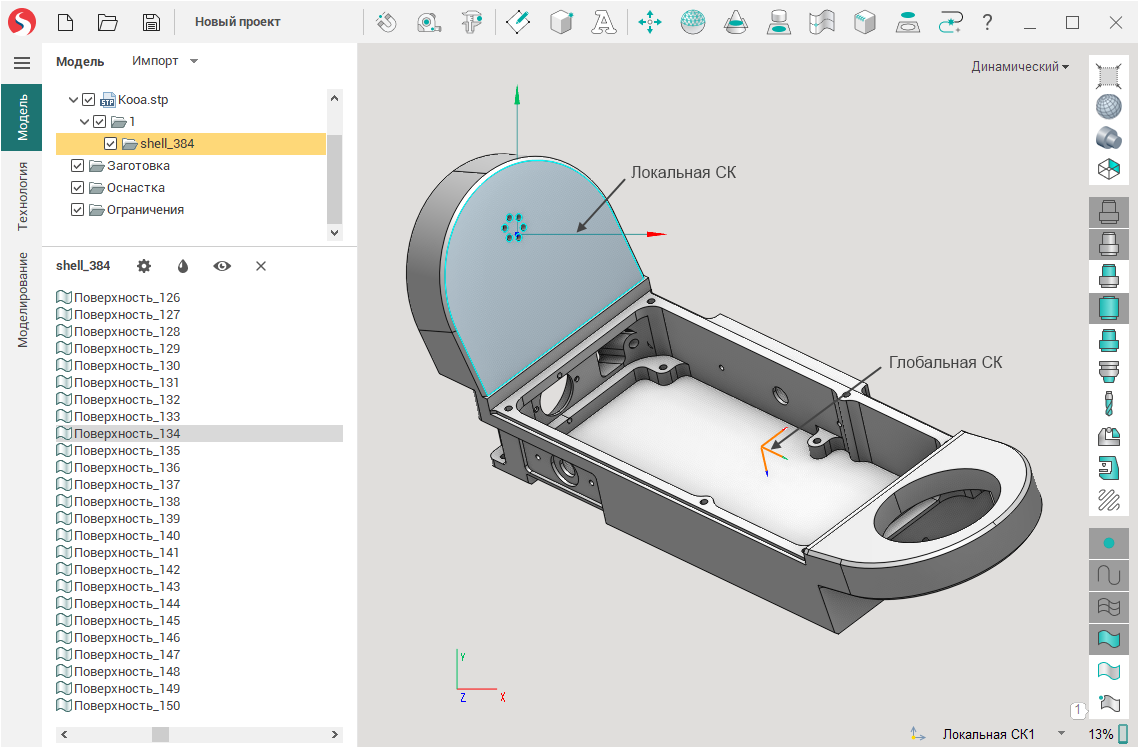

Для удобства проектирования технологического процесса можно создать произвольное количество локальных геометрических систем координат (СК).
Они могут быть полезны при работе с геометрией, например, при рисовании эскиза в произвольной плоскости или просмотр размеров объекта; при задании параметров операции (СК заготовки, Локальная СК, ось вращения, Плоскость размножения траектории) и т.п.
Панель управления системами координат расположена в нижнем правом углу главного окна.
Существует понятие Активная система координат. Только одна СК может быть активной в каждый момент времени, именно ее имя отображается на панели. Некоторые функции системы работают с учетом активной СК, например, свойства геометрических объектов показываются в этой СК; плоскость для нового эскиза инициализируется по активной СК.
Для изменения активной СК щелкните на имя СК на панели и выберите нужную СК из появившегося списка.

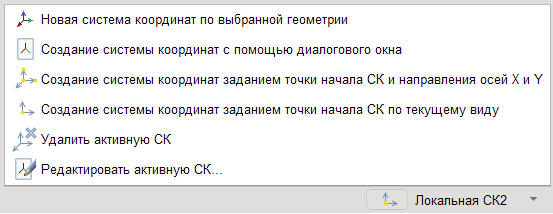

Кнопка рядом с именем СК имеет выпадающее меню, в котором скомпонованы все действия, которые могут быть выполнены с системами координат.
Создание СК с помощью диалогового окна... Открывает окно в котором вы можете напрямую задать параметры новой СК. Если в момент нажатия выбран какой-нибудь геометрический элемент, то окно не показывается, а вместо этого запускается процедура Умного создания СК.
Создание СК заданием точки начала и осей X, Y. Новая СК задается интерактивно в графическом окне путем указания точки начала и направления осей X и Y.
Создание СК заданием точки начала по текущему виду. Новая СК задается интерактивно в графическом окне путем указания точки начала и текущему вектору взгляда.
Удалить активную СК. Удаляет активную СК, все вложенные СК поднимаются на уровень вверх. Глобальная СК не может быть удалена.
Редактировать активную СК. Открывает окно свойств активной СК.
