Пространственные преобразования траектории

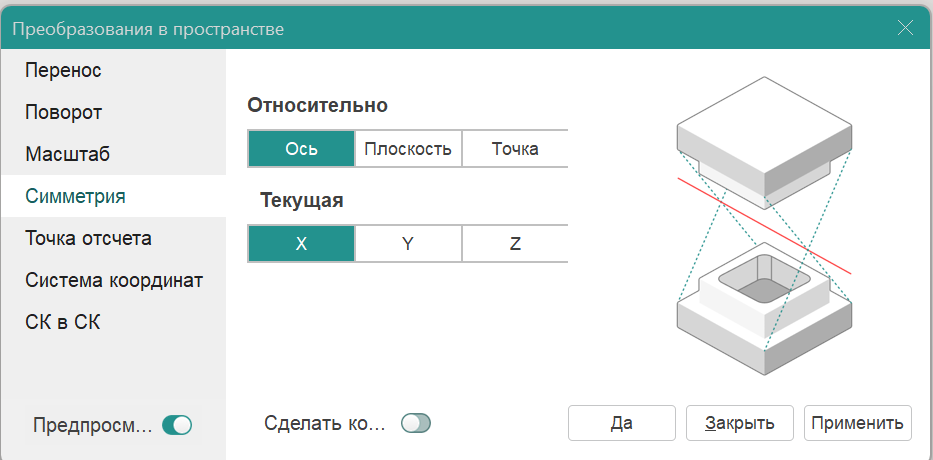

Траектория операции может быть трансформирована целиком. Для этого необходимо нажать правую кнопку мыши на нужной операции и в открывшемся меню выбрать пункт Преобразование траектории. Задание параметров в открывшемся окне совпадает с преобразованием геометрической модели и описано в соответствующем разделе.

Тип преобразования определяется в окне выбранной закладкой:

• Перенос позволяет перенести траекторию инструмента в произвольном направлении;
• Поворот позволяет повернуть траекторию относительно заданной точки на любой угол;
• Симметрия позволяет симметрично отобразить траекторию относительно произвольной вертикальной плоскости;
• Масштабирование позволяет отмасштабировать траекторию инструмента, причем коэффициенты масштабирования могут быть различны по всем осям;
• Установка нуля позволяет перенести траекторию, используя ее габаритные размеры.
