Пример построения чертежа

Давайте рассмотрим построение на примере этого чертежа:

Нажимаем кнопку построения окружности

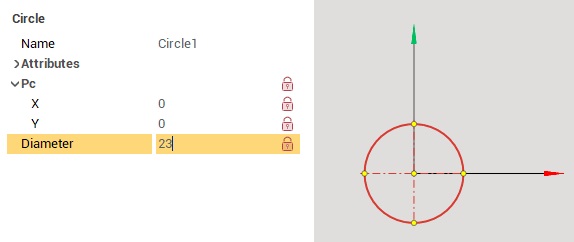

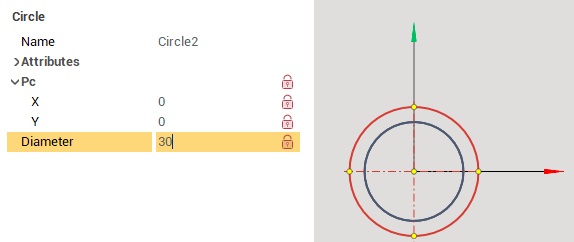

В инспекторе вводим координаты 0, 0 и диаметр 23.

Точно так же строим следующую окружность:

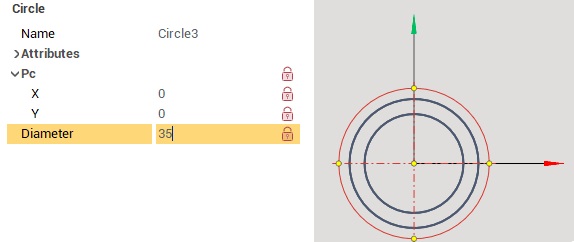

И третью, предварительно нажав [Alt+2] для переключения типа линии:

Далее переключаемся в режим построения отрезка

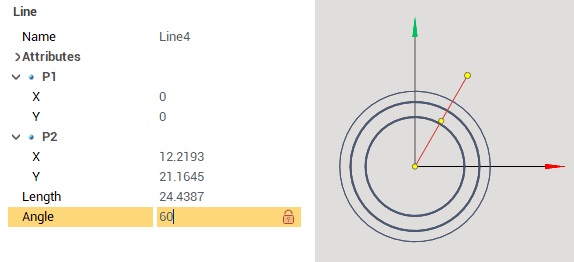

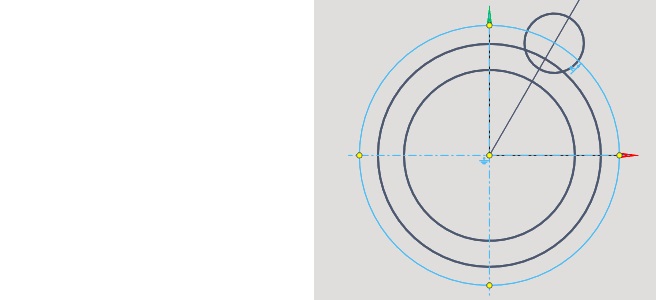

Указываем первую точку в центре окружностей, далее тянем его за пределы третей окружности, а в инспекторе вводим угол 60°:

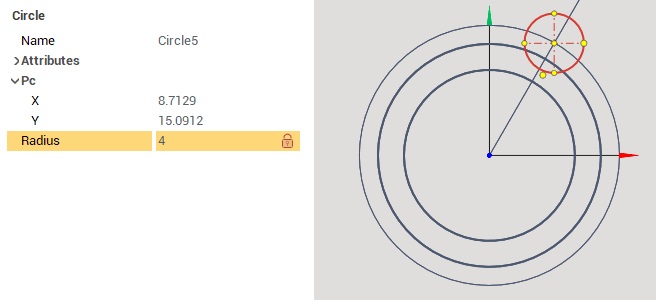

Переключаемся обратно в режим построения окружности, нажимаем [Alt+1] для возврата в режим построения основных линий, указываем в качестве центра точку пересечения отрезка и третей окружности, нажимаем клавишу [R] для переключения в режим ввода радиуса и вводим 4:

Нажимаем клавишу [Esc] или отжимаем кнопку построения окружности для выхода из этого режима. Подсвечиваем более не нужный нам отрезок и нажимаем клавишу [Del] для его удаления, следом удаляем и внешнюю окружность:

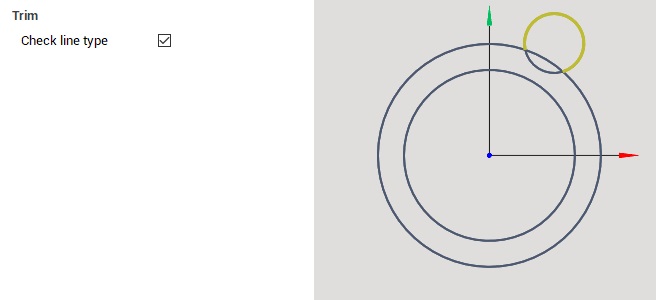

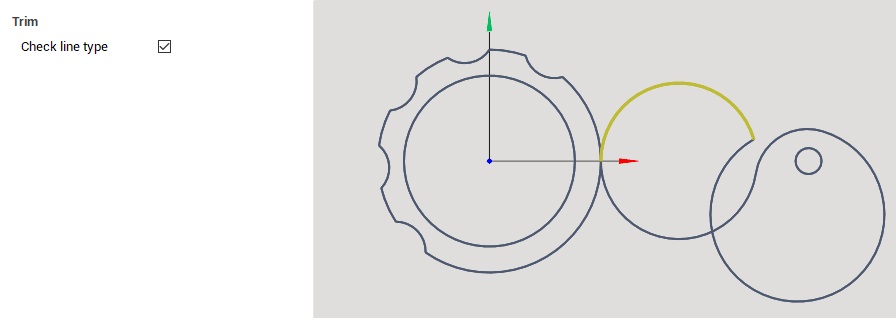

Переключаемся в режим отсечения и удаляем ненужную более часть окружности:

Выбираем полученную дугу, переключаемся в режим поворота объекта

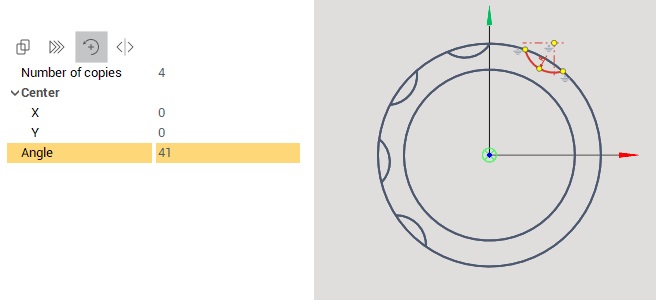

Перемещаем центр поворота в центр окружностей, в поле [Количество копий] вводим 4, в поле [Угол] — 41°:

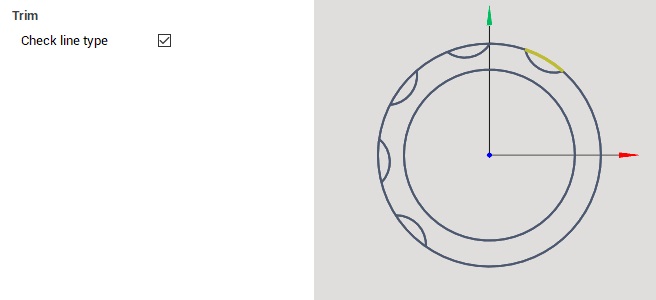

Далее включаем функцию отсечения и последовательно удаляем лишние участки:

В результате у нас получится такая фигура:

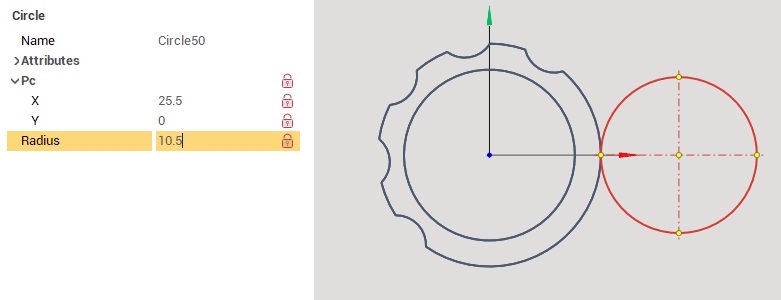

Снова включаем построение окружности и вводим такие значения:

И следующую окружность:

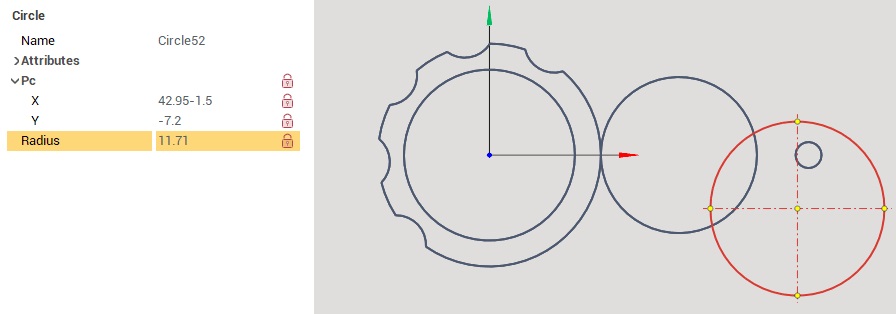

Следующая окружность является основой дуги с радиусом 11.71:

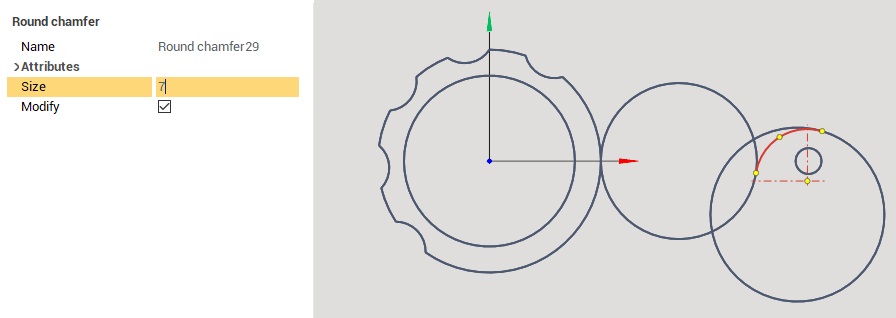

Включаем построение скругления и строим дугу радиусом 7:

Получается следующее:

Включаем режим отсечения и удаляем два лишних фрагмента:

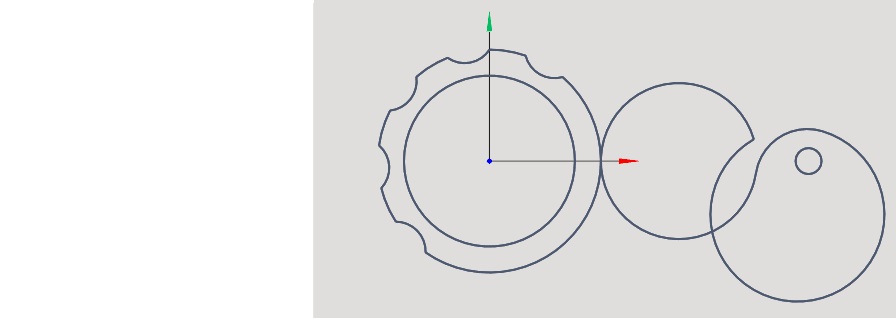

В результате получится следующее:

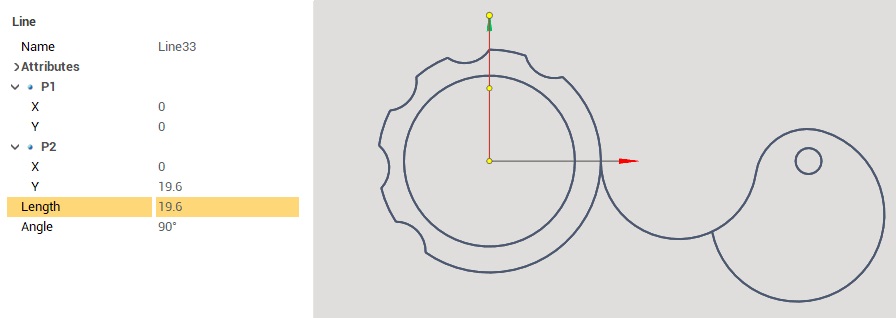

Строим вертикальный отрезок:

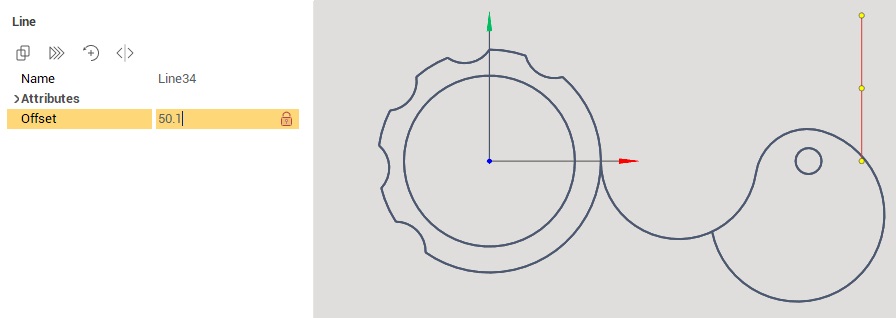

Включаем построение эквидистанты и строим отрезок, параллельный к предыдущему на расстоянии 50.1:

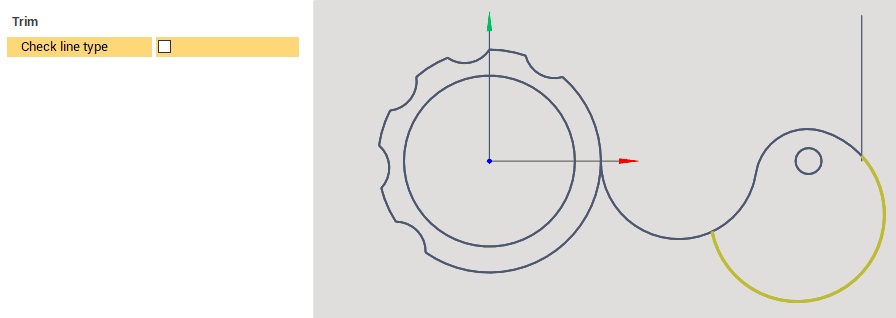

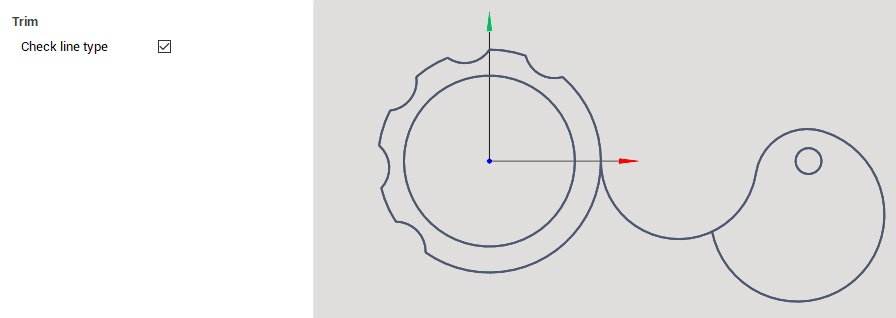

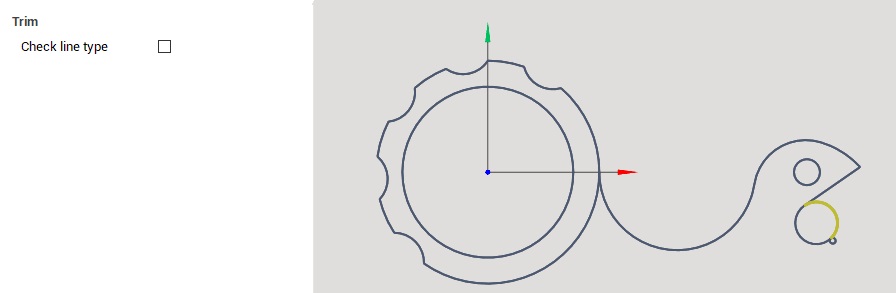

Включаем отсечение и удаляем лишнюю часть дуги, предварительно отключив в инспекторе поле Учитывать тип линии:

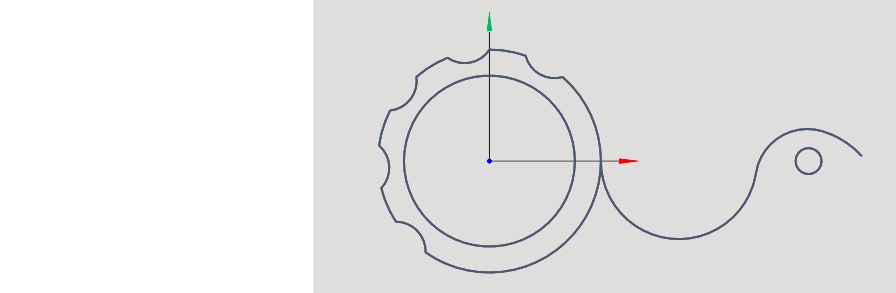

После чего удаляем и оба временных отрезка и имеем такой результат:

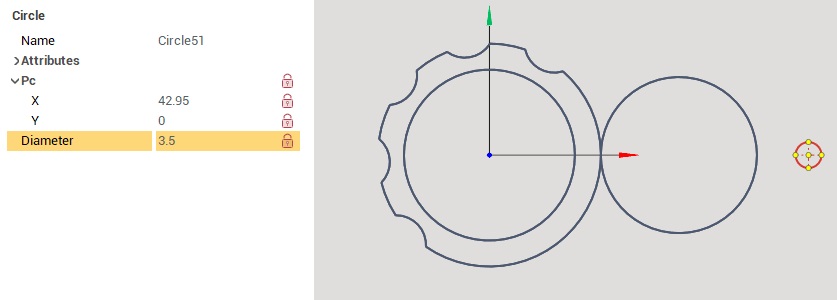

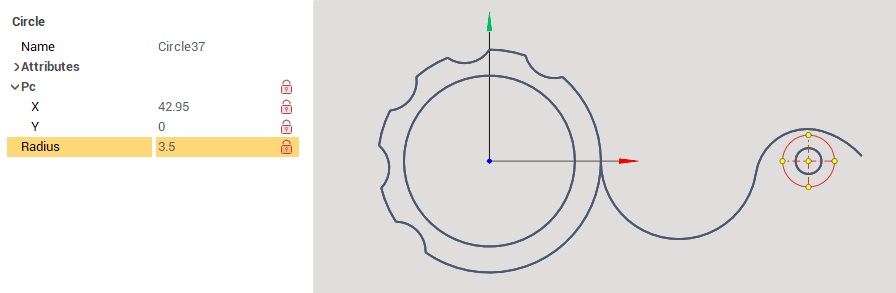

Теперь строим вспомогательную окружность с центром в координатах 42.95; 0 и диаметром 3.5:

А потом отрезок касательный к этой окружности, нажав перед выбором [Ctrl] и соединяющейся с крайней дугой:

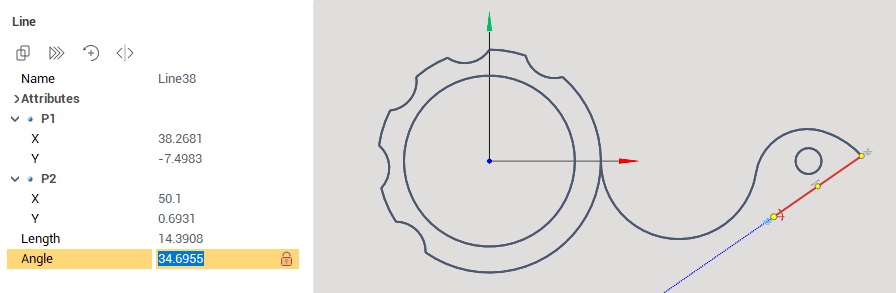

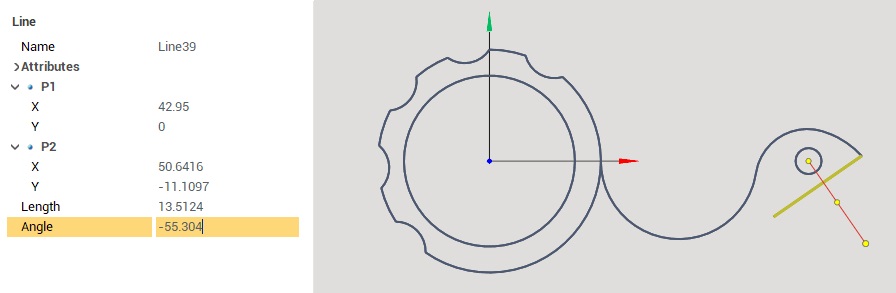

Удаляем вспомогательную окружность, выбираем полученный отрезок и фиксируем угол и удлиняем его:

Далее строим ещё один вспомогательный отрезок с центром из малой окружности и перпендикулярный к полученному отрезку, для чего наводим курсор на отрезок с нажатым [Ctrl]:

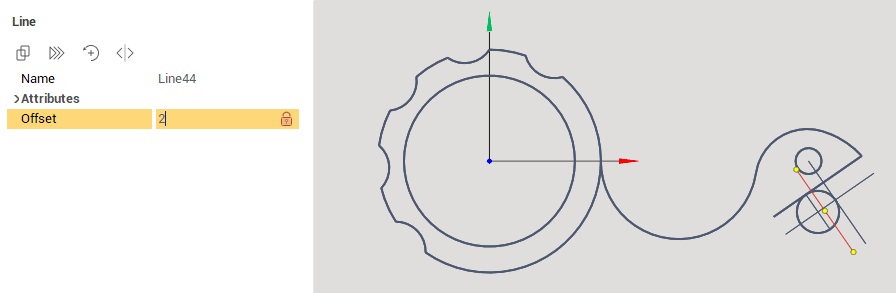

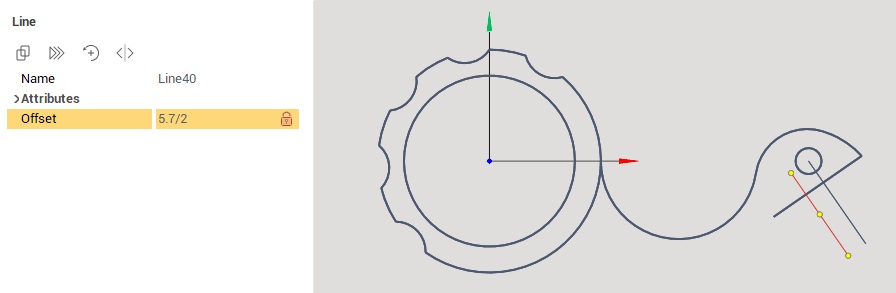

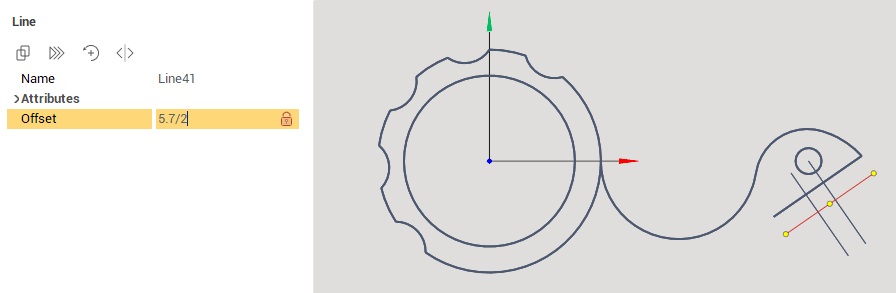

Включаем построение эквидистанты и строим отрезок на расстоянии 2.85 от него:

И ещё один на таком же расстоянии:

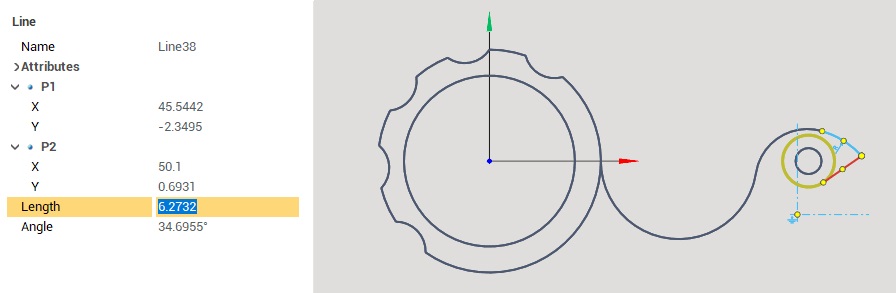

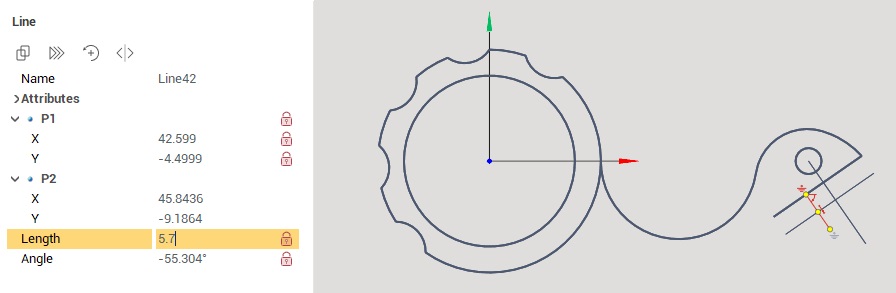

Корректируем предыдущий отрезок, предварительно зафиксировав угол таким образом, что бы он остался на своей линии и имел длину 5.7:

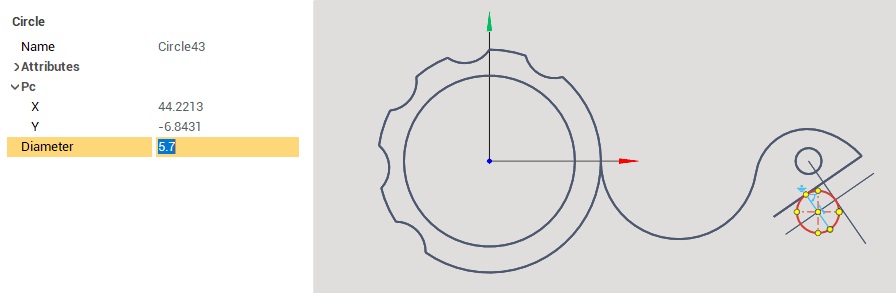

Строим окружность по полученному элементу:

Строим ещё один эквидистантный отрезок:

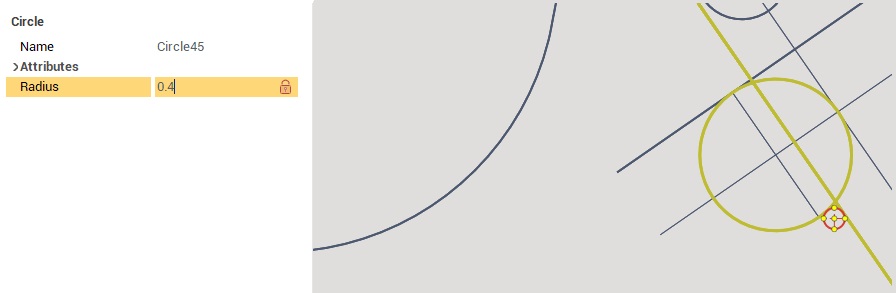

И окружность касательную к окружности и отрезку с радиусом 0.4:

Ненужные более вспомогательные элементы удаляем, лишнее отсекаем:

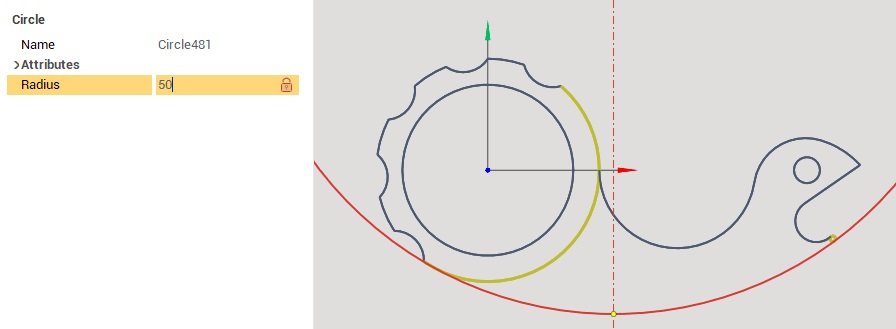

Строим ещё одну окружность, касательную к ранее построенным, с радиусом 50:

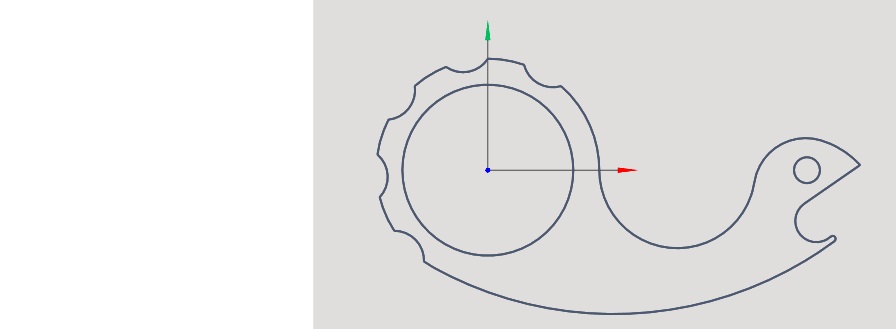

Отсекаем лишние участки окружностей и получаем требуемую фигуру:

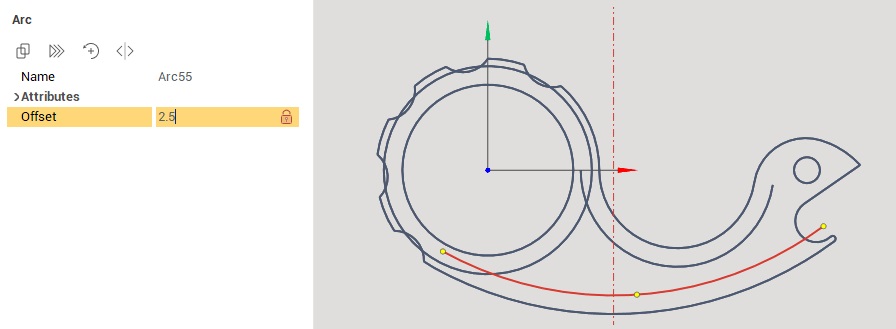

Для построения внутренней фигуры строим три эквидистантные дуги с расстоянием 2.5 от исходных:

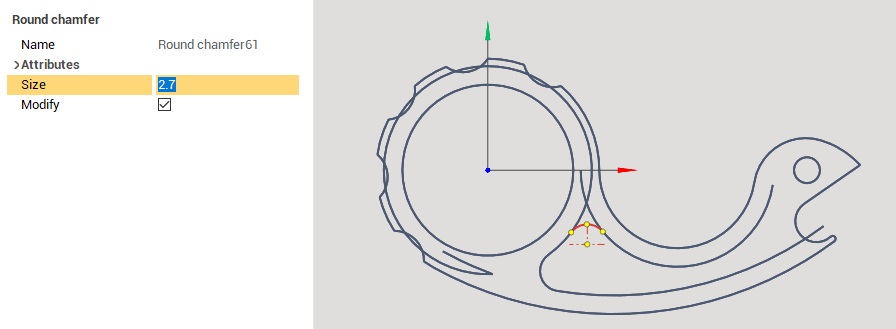

Включаем построение скругления и указываем два элемента с размером 2.7:

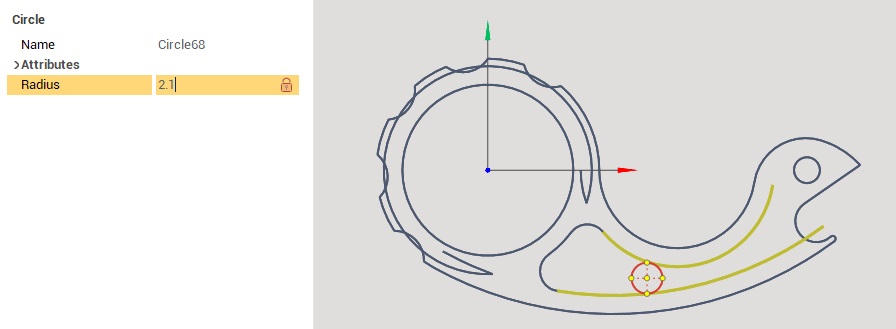

Последний элемент построим как окружность, касательную к двум дугам и радиусом 2.1:

Удаляем обрезки элементов и отсекаем лишние части дуг, на этом построение закончено:

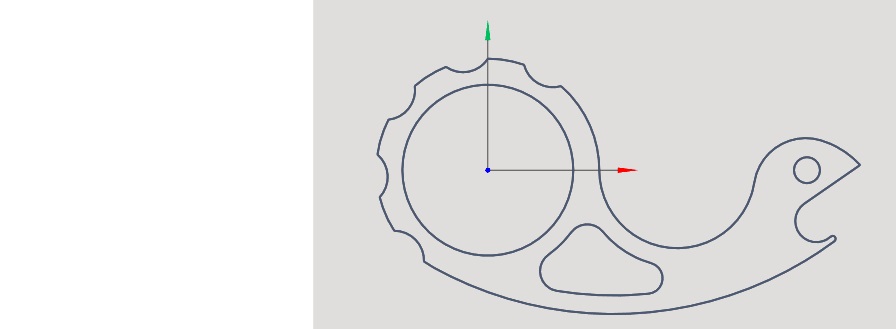

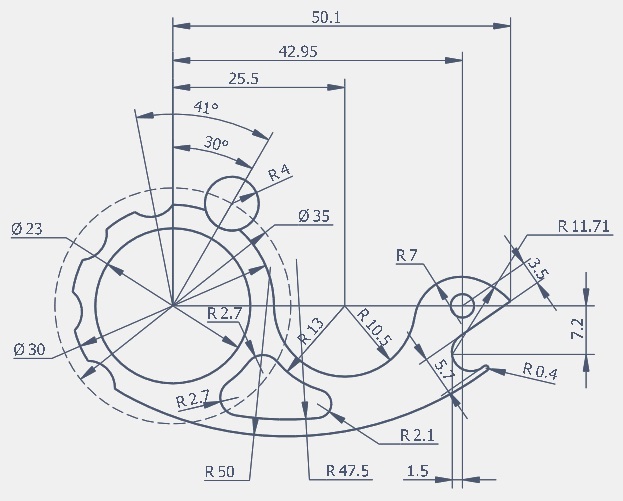

И наш чертёж после нанесения размеров:
