Импорт геометрической модели из внешней системы

Геометрические модели деталей и заготовок можно импортировать напрямую из системы PLM с помощью кнопки Импорт на панели инструментов главного окна. Эта кнопка содержит стрелку, открывающую выпадающее меню с дополнительными параметрами импорта:

• Импортировать модель из PLM
• Импортировать заготовку из PLM

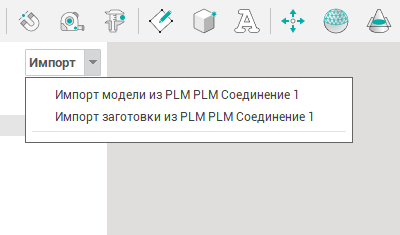

Каждый из этих пунктов содержит подменю, в котором можно выбрать настроенное подключение к PLM.

Примечание: параметры, связанные с PLM, отображаются только в том случае, если настроено хотя бы одно подключение к PLM.

Импорт геометрической модели из внешней системы

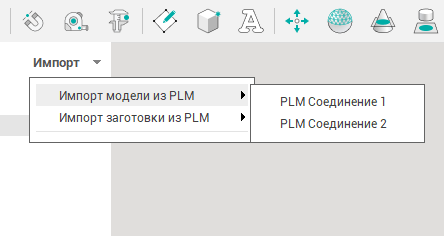

Нажмите на стрелку рядом с кнопкой Импорт, затем выберите Импортировать модель из PLM → [имя подключения].

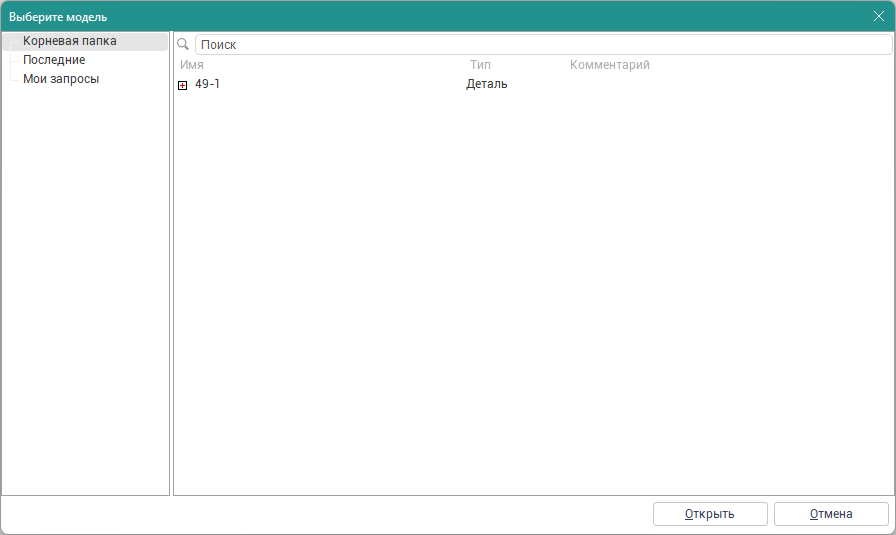

Откроется окно с древовидным списком доступных геометрических моделей во внешней системе. Выберите нужную модель и нажмите Открыть. Модель будет импортирована в текущий проект.

Импорт заготовки из внешней системы

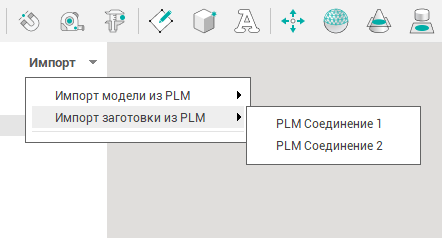

Нажмите на стрелку рядом с кнопкой Импорт, затем выберите Импортировать заготовку из PLM → [имя подключения].

Перейдите по структуре объектов во внешней системе, чтобы найти нужную заготовку, затем нажмите Открыть. Выбранная заготовка будет импортирована в текущий проект.
