Триангуляция поверхностей

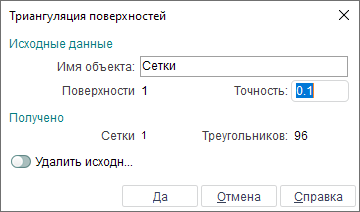

Окно Триангуляция поверхностей вызывается из контекстного меню графического окна, окна структуры геометрической модели или кнопкой .

Функция предназначена для огрубления выбранных поверхностей с заданной точностью. Она применима в случаях, когда операция выполняется с точностью меньшей, чем точность самой поверхности, либо невозможно обработать деталь из-за проблем, возникших вследствие некорректного построения модели – винтовые переходы, игольчатые поверхности и т.д.

Панель Исходные данные отображает тип и количество объектов, выбранных для триангуляции и другие исходные данные.

• Имя объекта – имя результирующей поверхности. Если в результате триангуляции будет получено несколько поверхностей, то они будут помещены во вновь созданную группу с именем, указанным в этом поле. Новая поверхность или группа создается в активной на момент вызова функции группе.
• Поверхностей – количество выбранных поверхностей.
• Точность – максимальное отклонение результирующей поверхности от исходной. Варьированием значения точности можно добиться желаемой степени огрубления поверхности.

Панель Получено показывает количество и тип вновь получаемых объектов. При значительной сложности выбранных объектов триангуляция может занять некоторое время, поэтому показывается процент выполнения операции.

• Сеток – количество полученных сеток.
• Треугольников – общее количество треугольников в сетках.

При изменении точности триангуляции автоматически пересчитываются значения полей на панели Получено.

Установленный флажок в поле Удалять исходные означает, что по завершении триангуляции исходные объекты будут удалены.

Для применения триангуляции следует закрыть окно нажатием на кнопку Да. Полученная поверхность или группа поверхностей будет помещена в активную группу. Исходные объекты будут удалены, если установлен соответствующий флажок.

Для отказа от выполнения триангуляции надо нажать кнопку Отмена.
