Окно компонентов библиотеки
Область применения:
Окно Библиотеки компонентов - это редактор библиотек компонентов - хранилища составных элементов сборок инструмента: режущих инструментов, адаптеров, магазинов станка и соединений, которыми они связаны. Каждый компонент имеет визуальное представление, определяется своими размерами и содержит Хвостовик, а для адаптеров и магазинов - одно или несколько Гнезд определенного типа соединения.
Окно используется для подготовки и сопровождения данных об инструменте, которые делают возможными автоматический выбор инструмента и формирование сборок инструмента.

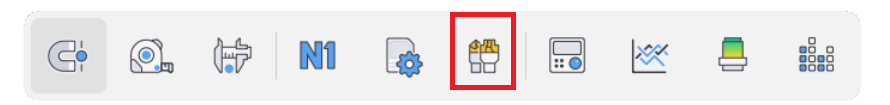

Окно библиотек компонентов открывается соответствующей кнопкой панели инструментов (в режиме инструментальные сборки).

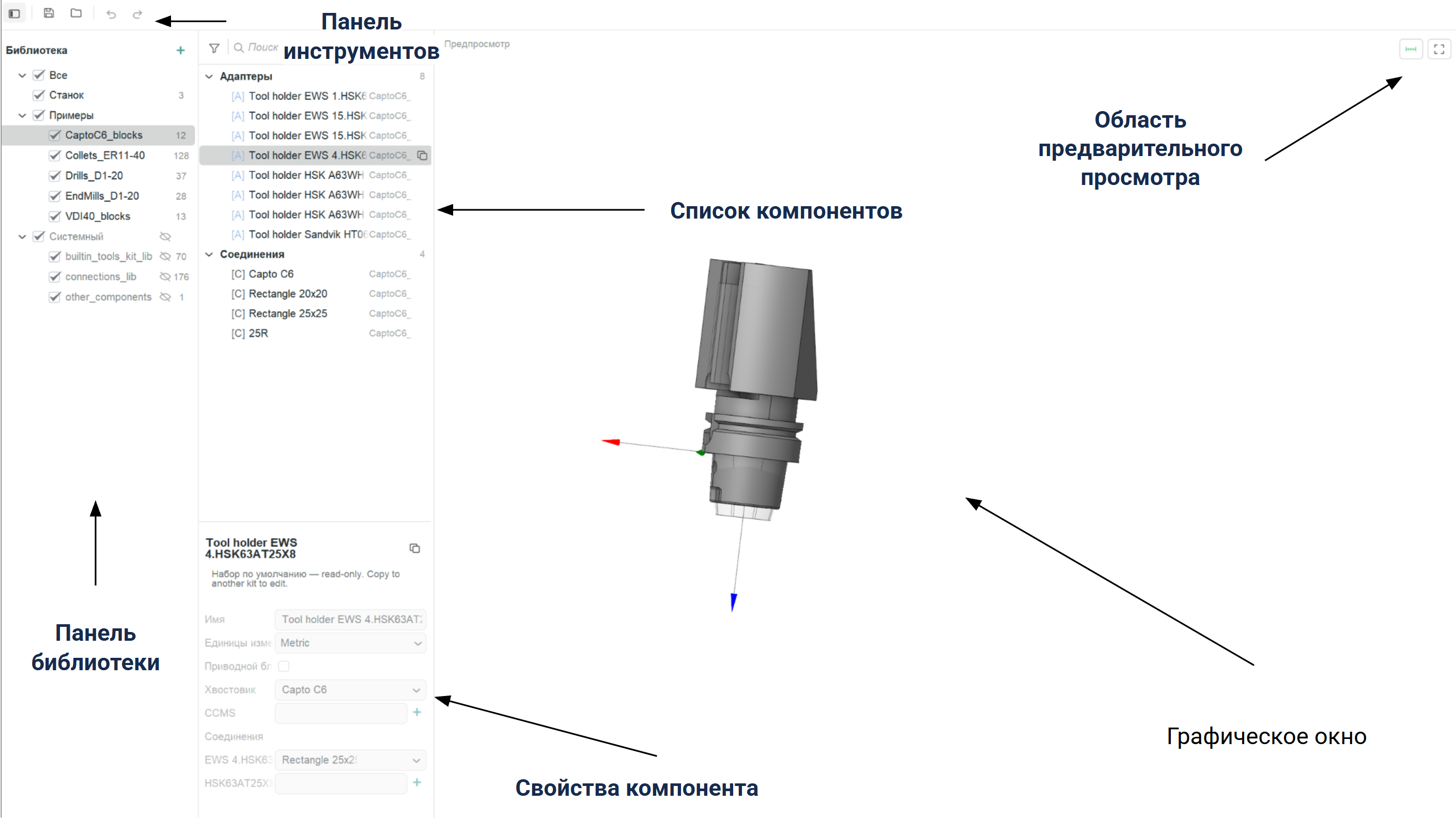

Библиотеки компонентов состоят из следующих элементов:
Панель инструментов (слева вверху).
Переключить панель. Показывает или скрывает левую панель Библиотека.
Сохранить набор. Сохраняет изменения в файле библиотеки на диске.
Открыть набор. Открывает файл библиотеки с диска.
Отменить. Отменяет последнее изменение.
Повторить. Повторяет ранее отмененное изменение.
Панель библиотеки.
Добавить (+). Добавляет новую пользовательскую библиотеку на панель.
Флажки категорий / библиотек. Переключают видимость категории (Все, Станок, Примеры, Система) или отдельной библиотеки в списке компонентов.
Библиотека хранится на диске в виде файла. Библиотеки компонентов относятся к следующим категориям:
Все. Узел верхнего уровня, отображающий все библиотеки одновременно - все категории и их библиотеки выводятся вместе.
Станок. Формируется при адаптации схемы станка для работы в режиме инструментальных сборок. Файл библиотеки станка всегда располагается рядом с файлом схемы станка. Такая библиотека содержит компонент специального типа, называемый магазином. Магазин станка - это компонент с гнездами заданного типа соединения, не имеющий заглушки. При активации схемы станка библиотека, расположенная рядом с ней, активируется автоматически.
Примеры. Эталонные библиотеки, поставляемые вместе с программой.
Система. Библиотеки, поставляемые и сопровождаемые CAM-системой.
Список компонентов (центральная панель).
Фильтр. Открывает параметры фильтрации списка компонентов (значок воронки).
Поиск. Фильтрует список по введенному имени компонента.
Тип. Переключает группировку списка на отображение по типу компонента (Магазины, Соединения, Инструменты,...).
Комплект. Переключает группировку списка на отображение по комплекту (исходной библиотеке).
Добавить (+). Создает новый компонент в текущей библиотеке.
Свойства компонента (нижняя панель): (поля, не кнопки) Имя, Единицы измерения, Заглушка, CCMS и список Соединения (Опора (Z),...).
Область предварительного просмотра.
Показать/скрыть размеры. Переключает отображение размеров компонента в 3D-предварительном просмотре.
Вписать в окно. Модель поворачивается перетаскиванием, а масштабируется колесом мыши (перетаскивание - вращение · прокрутка - масштабирование).
Формирование библиотек.
Заполнение библиотеки компонентов включает следующие действия:
Создание встроенных параметризованных компонентов. Необходимо заполнить поля Хвостовик и Гнезда, предпочтительно используя стандартные соединения.
Создание объектов из 3D-моделей. Необходимо заполнить поля, используемые фильтрами.
Работа с фильтрами. Поля фильтра используются для поиска подходящих компонентов.
