Переходы в операциях обработки отверстий

Область применения:

Параметры этой группы конкретизируют конечную точку движений подвода/отвода, а также определяют способ выполнения вспомогательных движений перехода от отверстия к отверстию.

Тип первого перехода:

Определяет способ подвода инструмента к первому обрабатываемому отверстию.

Нажмите здесь, чтобы развернуть..

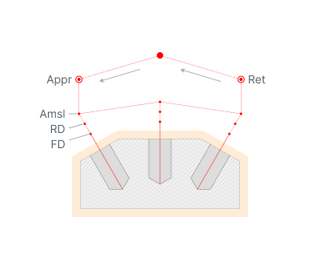

Через уровень безопасного перемещение по воздуху. Траектория инструмента продолжается вдоль оси отверстия до уровня безопасности перемещения по воздуху.

При таком правиле подход к первому отверстию осуществляется по следующей траектории: 1. Позиция смены инструмента 2. Appr- Подвод (промежуточные точки) 3. Amsl - Уровень безоп. перемещ. по воздуху 4. RD - Расстояние ускоренных перемещений (Если выключить параметр Начинать циклы на уровне безоп. перемещ. по воздуху на вкладке Стратегия) 5. FD - Расстояние рабочей подачи Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

Через поверхность безопасности. Траектория инструмента продолжается до тех пор, пока ось отверстия не пересечется с заданной безопасной поверхностью (плоскостью, цилиндром или сферой).

По этому правилу подход к первому отверстию осуществляется по следующей траектории:: 1. Позиция смены инструмента 2. Appr - Подвод (промежуточные точки) 3. SL - Уровень поверхности безопасности 4. Amsl- Уровень безоп. перемещ. по воздуху (если активно), иначе RD - Расстояние ускоренных перемещений 5. FD - Расстояние рабочей подачи Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

Прямой. Прямой переход к первому обрабатываемому отверстию.

При таком правиле подход к первому отверстию осуществляется по следующей траектории: 1. Позиция смены инструмента 2. Appr- Подвод (промежуточные точки) 3. Amsl- Уровень безоп. перемещ. по воздуху (если активно), иначе RD - Расстояние ускоренных перемещений 4. FD - Расстояние рабочей подачи Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

Тип последнего перехода:

Определяет способ отвода инструмента от последнего обрабатываемого отверстия.

Нажмите здесь, чтобы развернуть..

Через уровень безопасного перемещение по воздуху. Инструмент отходит по направлению своей нормали к уровню, определяемому параметром Уровень безопасного перемещения по воздуху.

При таком правиле отход от последнего отверстия осуществляется по следующей траектории: 1. Amsl - Уровень безоп. перемещ. по воздуху 2. RD - Расстояние ускоренных перемещений (Если выключить параметр Начинать циклы на уровне безоп. перемещ. по воздуху на вкладке Стратегия) 3. FD - Расстояние рабочей подачи Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

Через поверхность безопасности. Инструмент отходит по направлению своей нормали к Поверхности безопасности.

По этому правилу отход от последнего отверстия осуществляется по следующей траектории:: 1. SL - Уровень поверхности безопасности 2. Amsl- Уровень безоп. перемещ. по воздуху (если активно), иначе RD - Расстояние ускоренных перемещений 3. FD - Расстояние рабочей подачи Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

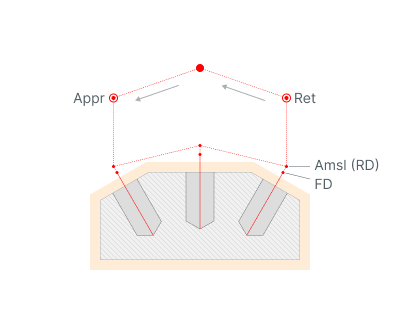

Прямой. Инструмент отходит по направлению своей нормали к Расстоянию возврата.

По этому правилу подход к первому отверстию осуществляется по следующей траектории:: 1. Amsl- Уровень безоп. перемещ. по воздуху (если активно), иначе RD - Расстояние ускоренных перемещений 2. FD - Расстояние рабочей подачи Отвод в точку смены инструмента осуществляется через Ret - Отвод (промежуточные точки)

Тип длинных переходов:

Определяет способ перехода инструмента между последовательными обрабатываемыми отверстиями, если длина перехода между этими отверстиями больше величины, заданной в параметре Макс длина короткого перехода.

Нажмите здесь, чтобы развернуть..

Через уровень безопасного перемещение по воздуху. Инструмент по кратчайшему пути подходит к следующему отверстию к уровню, определяемому параметром Уровень безопасного перемещения по воздуху, затем по направлению нормали инструмента подходит к Расстоянию рабочей подачи.

Через поверхность безопасности. Инструмент по Поверхности безопасности подходит к следующему отверстию к уровню, определяемому параметром Безопасный уровень поверхности, затем по направлению нормали инструмента подходит к Расстоянию рабочей подачи.

Прямой. Инструмент по кратчайшему пути подходит к следующему отверстию к уровню, определяемому параметром Расстояние возврата, затем по направлению нормали инструмента подходит к Расстоянию рабочей подачи.

Ортогональный. Если значение Расстояния возврата у следующего отверстия больше чем у текущего, то инструмент отводится вдоль своей нормали к уровню Расстояния возврата следующего отверстия, затем по кратчайшему пути переходит к следующему отверстию, затем опускается вдоль своей нормали к Расстоянию рабочей подачи.

Тип коротких переходов:

Определяет способ перехода инструмента между последовательными обрабатываемыми отверстиями, если длина перехода между этими отверстиями меньше величины, заданной в параметре Макс длина короткого перехода. Параметры те же самые, что и в Типе длинных переходов.

Максимальный угол короткого перехода / Максимальная длина короткого перехода:

Нажмите здесь, чтобы развернуть..

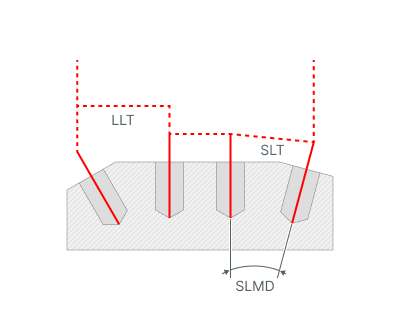

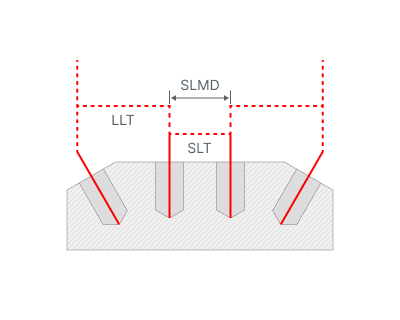

Используя параметры Макс длина короткого перехода и Макс. угол короткого перехода, вы можете разделить случаи длинного и короткого перехода, чтобы можно было создавать разные типы переходов. Если Макс длина короткого перехода и Макс. угол короткого перехода меньше расстояния между отверстиями, то переход выполняется по закону Типа длинных переходов. В противном случае он будет выполнен по закону Типа коротких переходов.

SLMD - Макс. длина короткого перехода

SLMA - Макс. угол короткого перехода

SLT - Тип коротких переходов

LLT- Тип длинных переходов
