5D по поверхностям

Область применения:

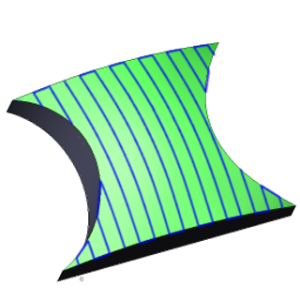

Операция чистовой обработки позволяет обработать поверхность модели разнообразными стратегиями (параллельно к плоскости, параллельно к кривой, морфинг и другие) и режимами управления осью инструмента (фиксированный, по нормали к поверхностям, к оси вращения, к точке, к кривой и т.д.).

Рабочее задание:

Обрабатываемые поверхности. Поверхности, для обработки которых строится траектория.

Первая кривая. Используется в стратегии Параллельно к кривой и определяет кривые, параллельно к которым будут рассчитываться проходы. Также применяется в стратегии Морфинг между двумя кривыми, чтобы определить первую кривую. Можно выбрать одну кривую или несколько не обязательно связанных кривых или ребер.

Вторая кривая. Используется в стратегии Морфинг между двумя кривыми. Можно выбрать одну или несколько не обязательно связанных кривых или ребер в качестве Второй кривой.

Кривая наклона. Кривая, к которой направлен вектор оси инструмента при задании ориентации инструмента Через кривую.

Поверхности для проецирования. Поверхности, предназначенные для обработки и на которые переносится траектория, при включении опции Проецировать траекторию на деталь во вкладке Стратегия.

Первая поверхность. Используется в стратегии Морф между двумя поверхностями как первая из поверхностей, между которыми выполняется морфинг для построения линий проходов траектории.

Вторая поверхность. Используется в стратегии Морф между двумя поверхностями как вторая из поверхностей, между которыми выполняется морфинг для построения линий проходов траектории.

Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Плоскость, на которой заданы ограничения, определяется первоначальной ориентацией инструмента. Подробнее

Зона ограничений. Задаются области детали, которые не должны быть обработаны на текущей операции. Подробнее

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь, чтобы развернуть..

Типы стратегий:

Нажмите здесь, чтобы развернуть..

Параллельно к горизонтальной плоскости. Проходы траектории инструмента генерируются как линии сечения обрабатываемых поверхностей горизонтальными плоскостями (плоскости перпендикулярны к оси инструмента), как в траектории Чистовой послойной операции. Подробнее

Параллельно к вертикальной плоскости. Проходы траектории инструмента генерируются как линии сечения обрабатываемых поверхностей вертикальными плоскостями (плоскости параллельны оси инструмента), как в Чистовой построчной операции. Можно изменить угол поворота плоскости вокруг оси инструмента. Подробнее

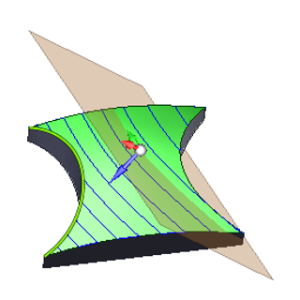

Параллельно к 3D плоскости. Проходы траектории инструмента генерируются как линии сечения обрабатываемых поверхностей плоскостями, расположенными в пространстве под настраиваемыми углами.

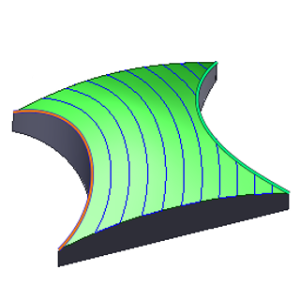

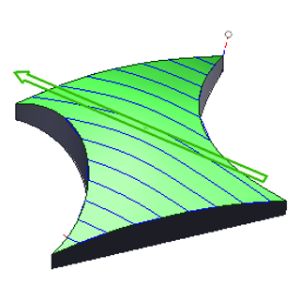

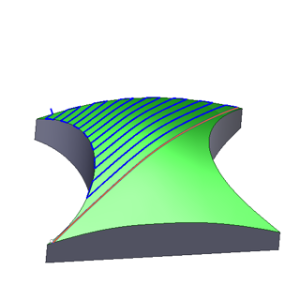

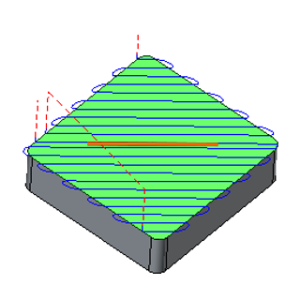

Параллельно кривой. Проходы траектории инструмента генерируются по Обрабатываемым поверхностям через заданный Шаг параллельно Первой кривой, заданной в Рабочем задании.

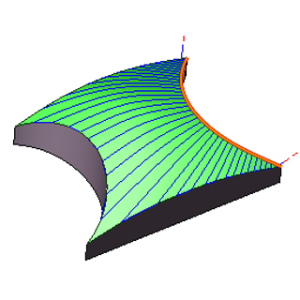

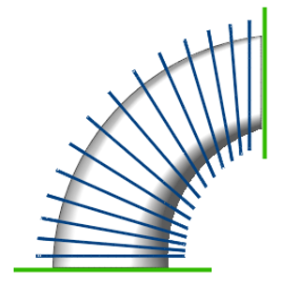

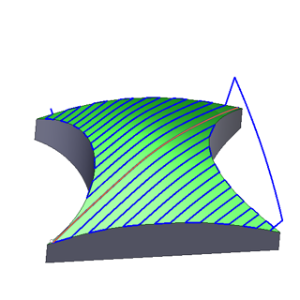

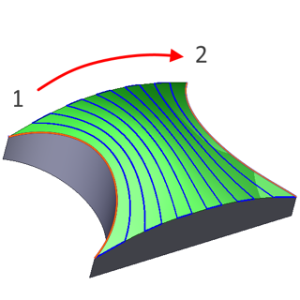

Морфинг между двумя кривыми. Проходы траектории инструмента генерируются как геометрическое множество точек на обрабатываемой поверхности так, чтобы отношение расстояния от Первой кривой до точки к расстоянию от точки до Второй кривой оставалось неизменным для данного прохода.

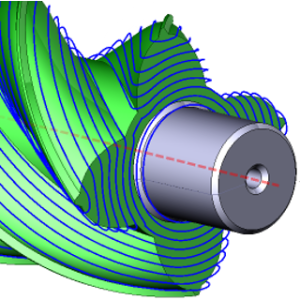

Вокруг оси вращения. Проходы траектории инструмента генерируются как сечения обрабатываемых поверхностей через заданный Шаг цилиндрами с осью, заданной как Поворотная ось.

Поперек кривой. Проходы траектории инструмента генерируются как линии сечения обрабатываемых поверхностей плоскостями, перпендикулярными Первой кривой, заданной в Рабочем задании.

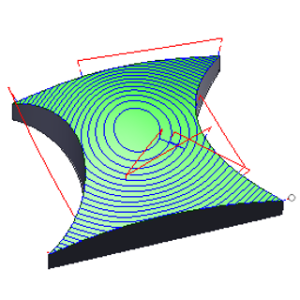

Морф между двумя поверхностями. Проходы траектории инструмента генерируются как линии сечения обрабатываемой поверхности поверхностями, получаемыми в результате плавного перехода от Первой поверхности ко Второй поверхности, на расстояниях, соответствующих Шагу.

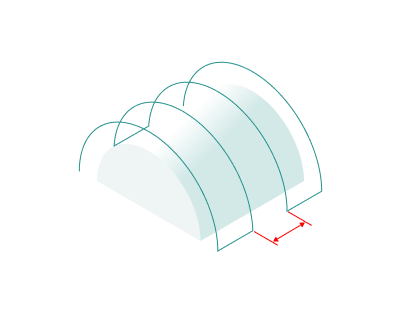

Шаг. Максимально допустимая ширина резания.

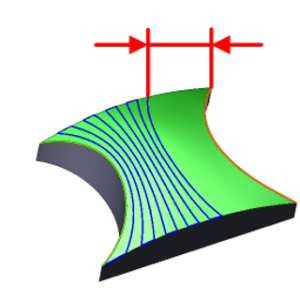

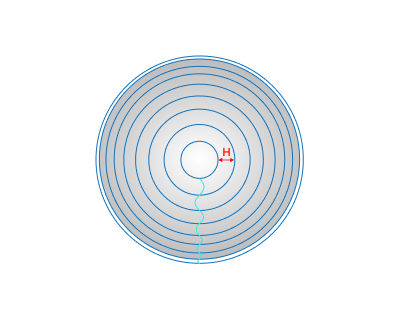

Адаптивный шаг. Данный параметр изменяет расстояния между проходами инструмента соответственно радиусам кривизны поверхности и инструмента так, чтобы оставалась постоянная величина гребешка после обработки поверхности. Подробнее

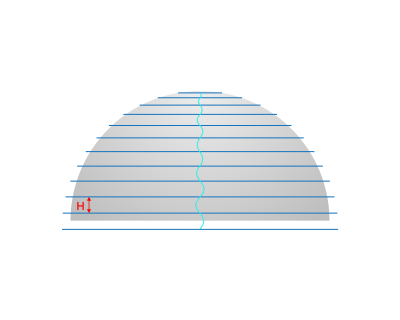

Выкл.: Фиксированное вертикальное расстояние между последовательными проходами инструмента.

Расчет по центру инструмента. Установка флага включает режим, при котором рабочие проходы генерируются так, что вначале обрабатываемые поверхности смещаются по форме инструмента для 3-х осевой обработки или вдоль нормали на радиус инструмента для 5-ти осевой обработки и только после этого рассчитываются кривые на этих смещенных поверхностях. В другом режиме сперва генерируется траектория инструмента в виде кривых на обрабатываемых поверхностях. Затем происходит позиционирование и ориентирование инструмента относительно рассчитанных кривых так, чтобы точка контакта инструмента с обрабатываемой поверхностью оставалась неизменной.

Сравнение траектории основанной на центре и на точке контакта инструмента.

Доступно два режима расчета

1. Расчет основанный на точке контакта инструмента

В этом режиме первым этапом генерируются рабочие проходы путем расчета кривых на обрабатываемых поверхностях. Затем происходит позиционирование и ориентирование инструмента относительно рассчитанных кривых таким образом, что точка контакта инструмента с обрабатываемой поверхностью остается неизменным. Данный режим желателен, например, для обработки гладких поверхностей или когда выбран режим обработки боковой поверхностью инструмента

2. Расчет основанный на центре инструмента

В этом режиме рабочие проходы генерируются таким образом, что вначале обрабатываемые поверхности смещаются по форме инструмента для 3 осевой обработки или вдоль нормали на радиус инструмента для 5-ти осевой обработки и только после этого рассчитываются кривые на этих смещенных поверхностях. Например, для стратегии Параллельно к плоскости это означает что генерируемые проходы будут лежать на параллельных плоскостях.

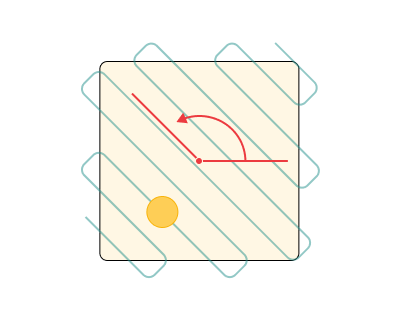

Угол XY. Угол поворота секущих плоскостей вокруг оси инструмента.

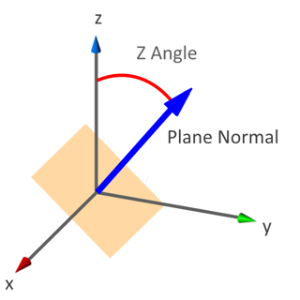

Угол Z. Угол между осью Z и нормалью к секущей плоскости.

2D кривые. При установке флага, в стратегиях Параллельно кривой и Морфинг между двумя кривыми рабочие проходы генерируются относительно кривых, спроецированных на плоскость XY.

Обработка с одной стороны. В стратегиях Параллельно кривой и Морфинг между двумя кривыми управляет расположением траектории инструмента относительно кривых, заданных в Рабочем задании. При снятом флаге траектория генерируется с обоих сторон кривой.

Слева. В стратегиях Параллельно кривой и Морфинг между двумя кривыми проходы генерируются с левой стороны кривой, заданной в Рабочем задании.

Справа. В стратегиях Параллельно кривой и Морфинг между двумя кривыми проходы генерируются с правой стороны кривой, заданной в Рабочем задании.

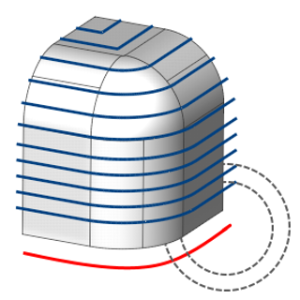

Продлить кривые до бесконечности. Если кривые по размеру меньше обрабатываемой поверхности, то при установленном флаге система продлевает условия параллельности проходов выбранным прямым до границ обрабатываемой поверхности.

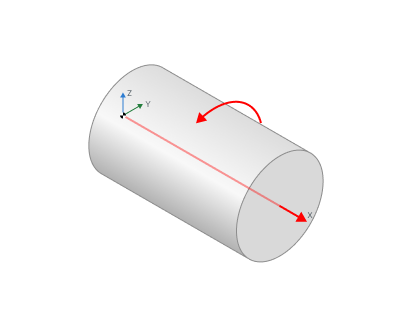

Поворотная ось. Ось секущих цилиндров в стратегии Вокруг оси вращения.

Тип фрезерования.

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично как в Черновой послойной операции. Подробнее

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

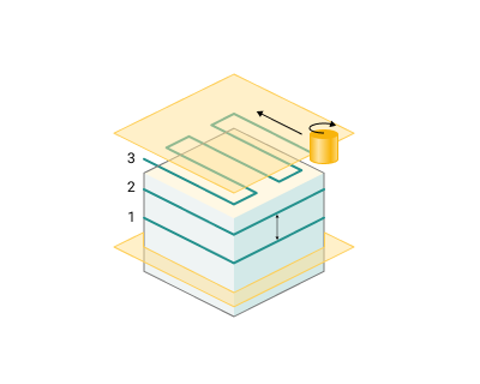

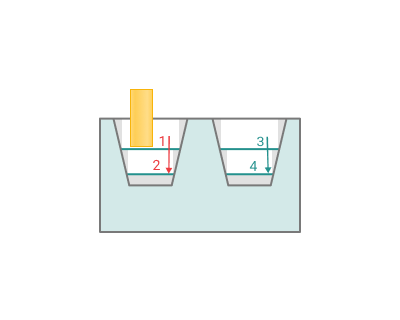

По областям. Определяет, группируются ли рабочие проходы по областям или по слоям.

Вкл. Все слои одной области (кармана) обрабатываются до перехода к следующей области.

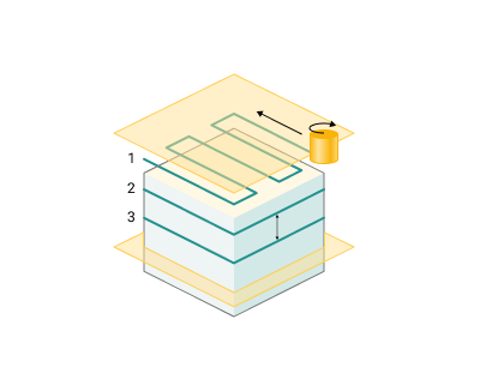

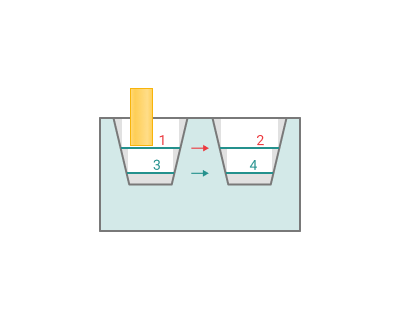

Выкл. Один слой обрабатывается во всех областях до перехода к следующему слою.

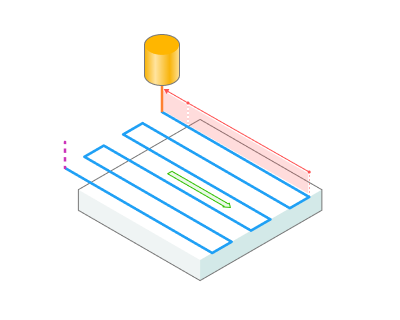

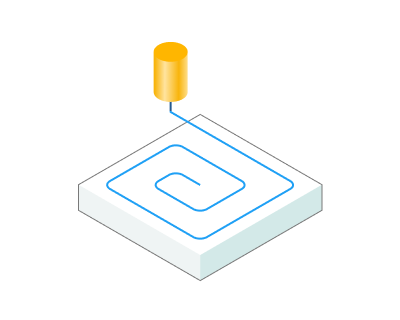

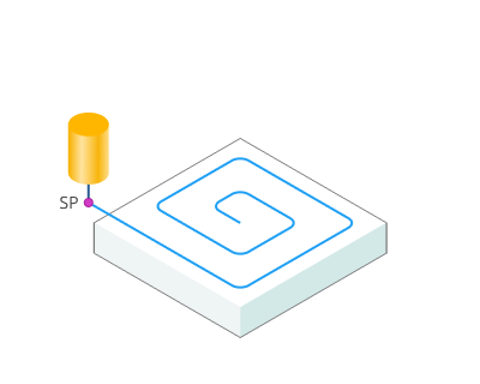

Начальная точка. Установка флага позволяет ввести координаты точки, с которой начинаются рабочие проходы при обработке поверхности.

Порядок обработки. Управляет порядком выполнения рабочих проходов инструмента.

Нажмите здесь, чтобы развернуть..

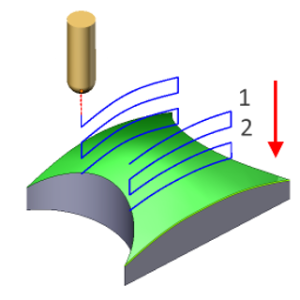

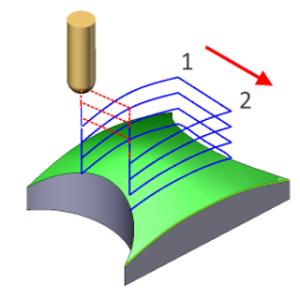

Вниз. Рабочие проходы выполняются сверху вниз, от ближайшего прохода к дальнему.

Вверх. Рабочие проходы выполняются снизу вверх, от самого дальнего прохода к ближнему.

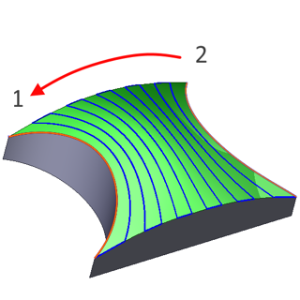

От первого ко второму. Рабочие проходы выполняются от Первой ко Второй кривой или поверхности.

От второго к первому. Рабочие проходы выполняются от Второй к Первой кривой или поверхности.

Снаружи внутрь. Рабочие проходы выполняются от наружных краев обрабатываемой поверхности к середине.

Изнутри наружу. Рабочие проходы выполняются от середины обрабатываемой поверхности к наружным краям.

Точка контакта инструмента.

Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.

Нажмите здесь, чтобы развернуть..

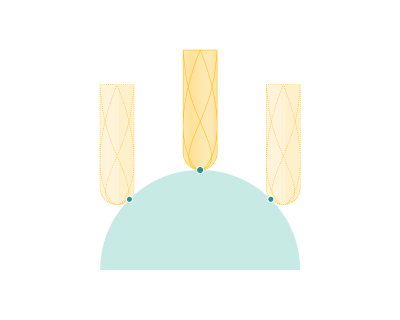

Авто. Точка контакта режущего инструмента перемещается вдоль режущей кромки инструмента без изменения вектора оси инструмента.

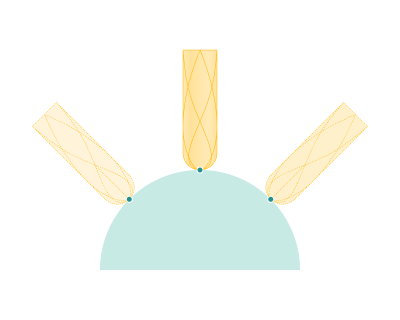

Кончик. Точка контакта режущего инструмента расположена в верхней части режущей кромки инструмента.

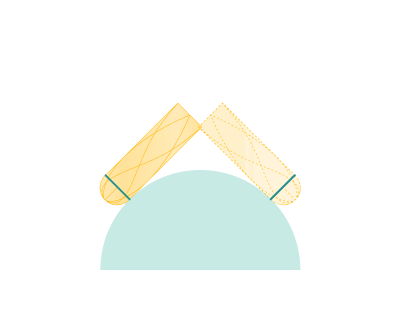

Центр. Обработка ведется по внешнему радиусу цилиндра, который находится на определенном расстоянии от вершины режущей кромки.

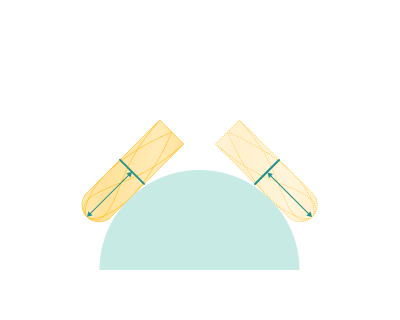

Высота. Обработка производится по внешнему радиусу цилиндра, который находится на определенном расстоянии от вершины режущей кромки. Расстояние можно регулировать с помощью вложенного параметра Значение.

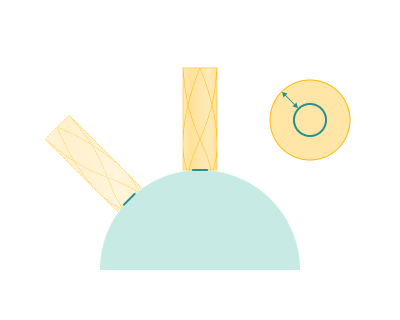

Параметр. Обработка производится плоской частью режущего инструмента, расположенной на определенном расстоянии от вершины режущей кромки. Расстояние можно регулировать с помощью вложенного параметра Значение.

Значение. Параметр, определяющий расстояния.

Ориентация инструмента.

Управляет расположением оси инструмента.

Нажмите здесь, чтобы развернуть..

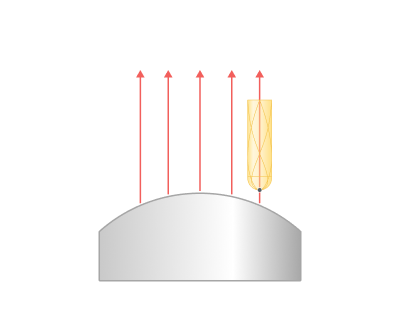

Фиксированный. Ориентация инструмента зафиксирована на всей траектории и определяется начальным положением поворотных осей станка, которое задается на вкладке Наладка.

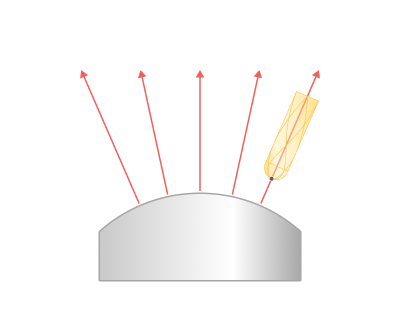

Нормаль к поверхности. Ось инструмента ориентируется по нормали к обрабатываемой поверхности.

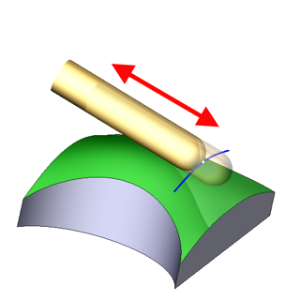

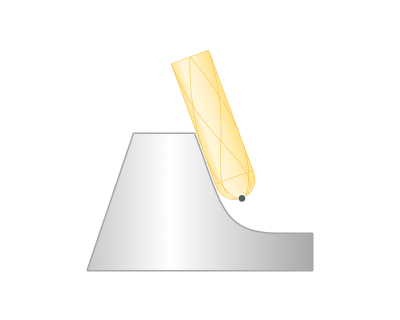

Боком к поверхности. Поверхности обрабатываются боковой частью инструмента.

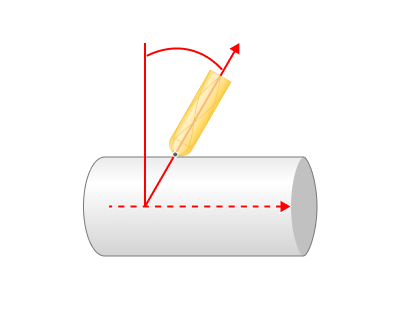

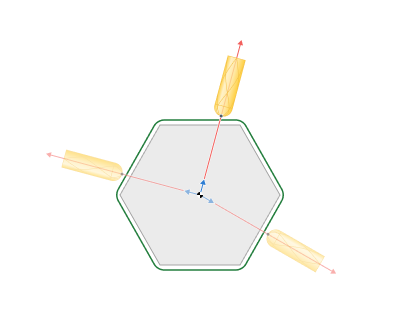

К поворотной оси. Вектор оси инструмента направлен от заданной Поворотной оси.

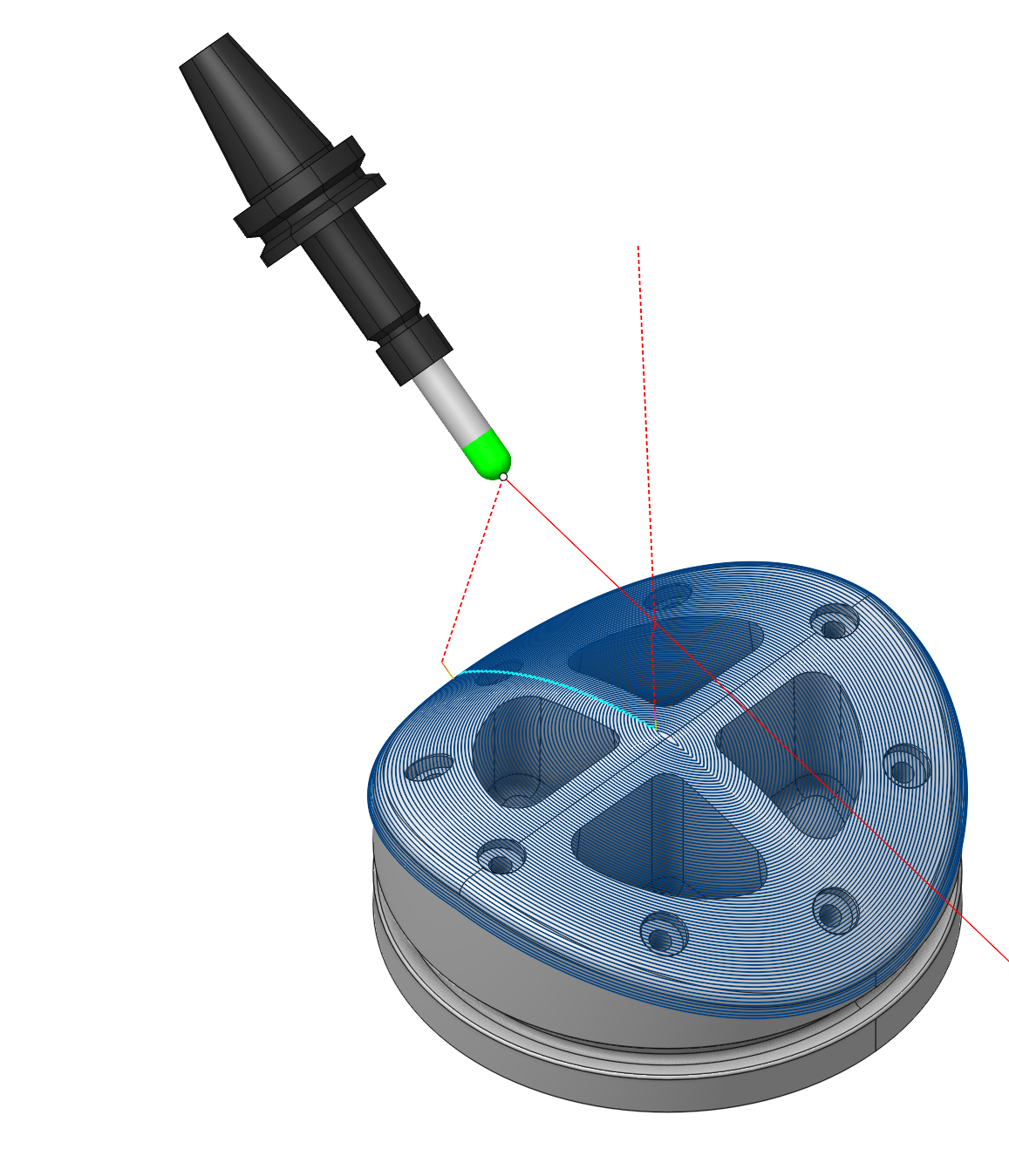

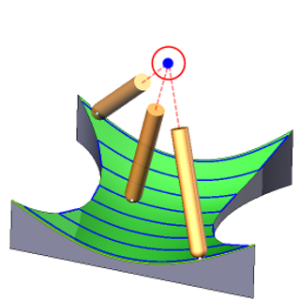

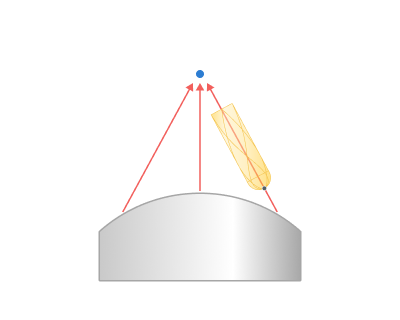

Через точку. Ось инструмента направлена на заданную точку (полюс).

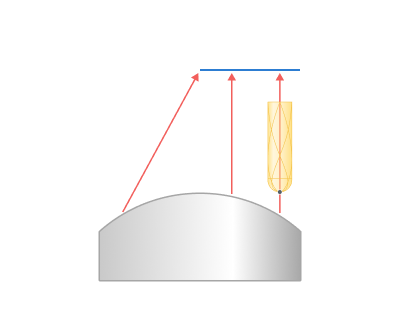

Через кривую. Вектор оси инструмента направлен на ближайшую точку на Кривой наклона, заданной в Рабочем задании.

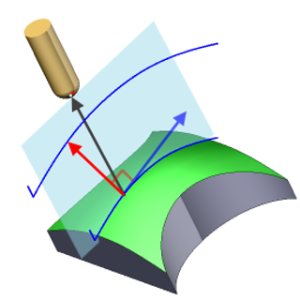

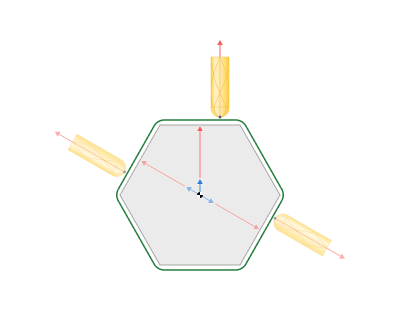

Перпендикулярно к траектории. Ось инструмента перпендикулярна к касательной к траектории и параллельна Поворотной оси.

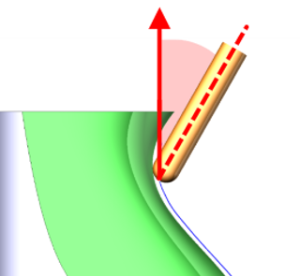

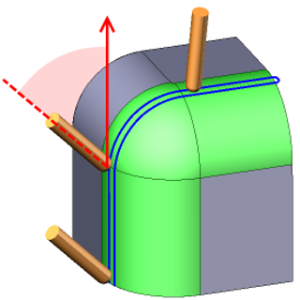

Вертикальный угол отступа. При установке флага, система автоматически наклоняет инструмент до заданного угла в тех местах, где обрабатываемая поверхность имеет крутой или отрицательный уклон (нормаль поверхности смотрит вниз относительно оси инструмента). Это позволяет обработать простые области с поднутрениями.

Поворотная ось. Установка флага фиксирует один из компонентов вектора ориентации инструмента, поддерживая постоянный Боковой угол.

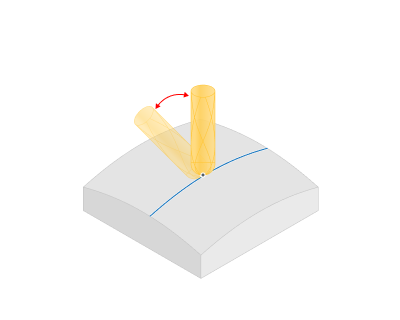

Боковой угол. Устанавливает значение угла наклона оси инструмента по отношению к оси, установленной в качестве Поворотной оси.

Конечный боковой угол. Устанавливает значение угла наклона оси инструмента по отношению к оси, установленной в качестве Поворотной оси, в конце траектории.

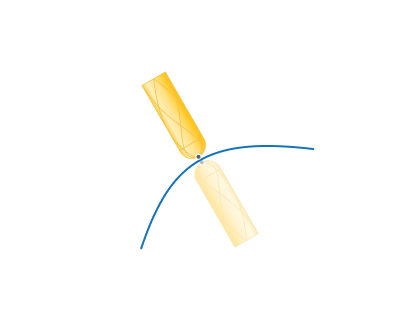

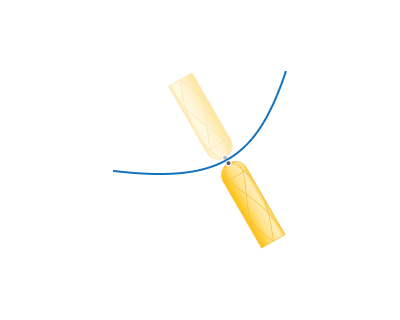

Инвертировать направление оси инструмента. Изменяется направление вектора оси инструмента. Используйте этот параметр, если CAM система ошибочно пытается обработать поверхности со стороны, противоположной к желаемой или траектории не формируется.

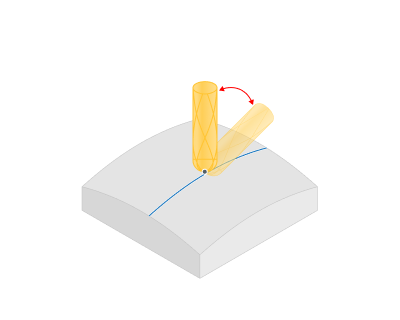

Угол опережения. Дополнительный угол наклона инструмента в плоскости направления движения.

Конечный угол опережения. Дополнительный угол наклона инструмента в плоскости направления движения в конце траектории.

Угол отклонения. Дополнительный угол наклона инструмента в плоскости, перпендикулярной направлению движения.

Конечный угол отклонения. Дополнительный угол наклона инструмента в плоскости, перпендикулярной направлению движения в конце траектории.

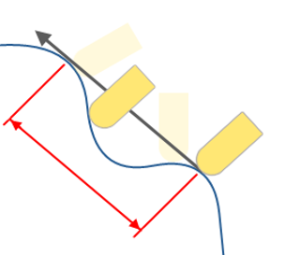

Расстояние сглаживания. Расстояние на траектории, в пределах которого угол наклона инструмента сохраняется постоянным.

Осевое смещение. Функция смещает точку контакта инструмента и обрабатываемой поверхности вдоль оси инструмента.

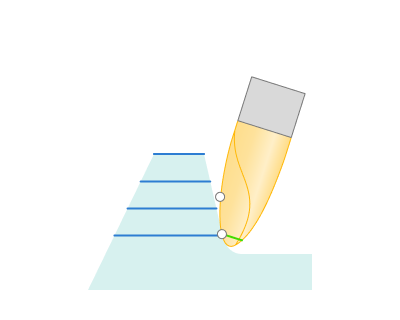

Точки контакта. Позволяет изменить точки контакта инструмента с начальной линии на конечную.

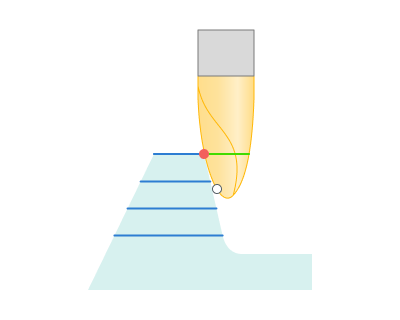

Начальный параметр. Начальная точка контакта.

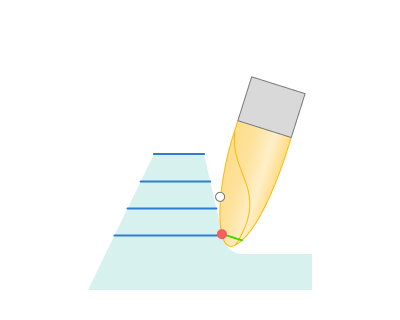

Конечный параметр. Конечная точка контакта.

Угол отклонения 1. Угол, на который отклоняется инструмент в положительном направлении от первоначального вектора на Поворотную ось в плоскости, перпендикулярной Поворотной оси.

Угол отклонения 2. Угол, на который отклоняется инструмент в отрицательном направлении от первоначального вектора на Поворотную ось в плоскости, перпендикулярной Поворотной оси.

Начало. Устанавливает координаты полюса:

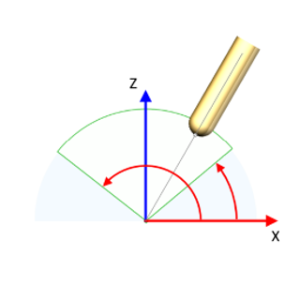

Пределы углов поворота.

При установленном флаге задает предельные значения углов расположения инструмента относительно осей.

Нажмите здесь, чтобы развернуть..

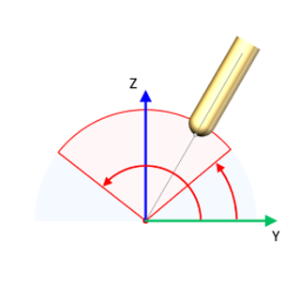

Вокруг Х (YZ). Установка флага задает предельные значения наклона инструмента к оси Х, в плоскости YZ.

Вокруг Y (XZ). Установка флага задает предельные значения наклона инструмента к оси Y, в плоскости XZ.

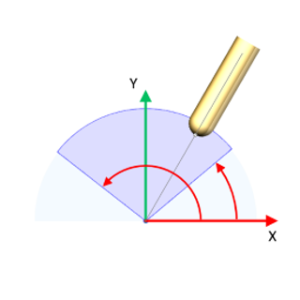

Вокруг Z (YZ). Установка флага задает предельные значения наклона инструмента к оси Z, в плоскости XY.

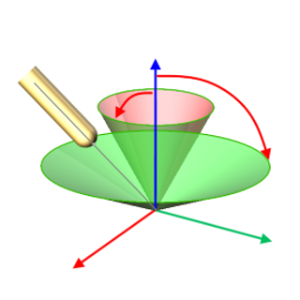

Предел конуса. Установка флага задает предельные значения угла наклона инструмента к заданной оси в пределах двух конусов с обозначенными углами.

Рабочая зона:

Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

Нажмите здесь, чтобы развернуть..

Тип плоскости. В стратегиях, параллельных к плоскостям, формируются ограничения на размещение секущих плоскостей.

Без полей. Секущие плоскости формируются без ограничений.

Точками. Секущие плоскости размещаются между двумя точками. В графическом окне, с помощью мыши перетащите красные точки в нужные позиции.

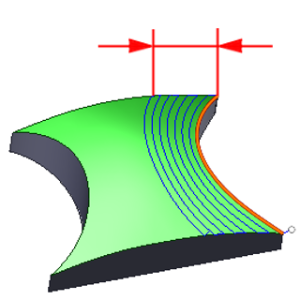

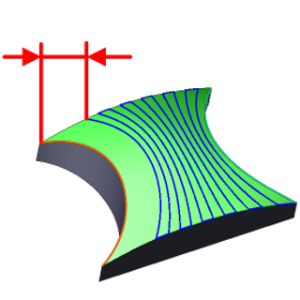

Начальное поле. В стратегиях относительно кривой или поверхности, параметр определяет отступ от Первой кривой или поверхности, откуда начинается формирование траектории.

Ширина зоны. В стратегиях относительно кривой, параметр определяет расстояние от Начального поля до последнего прохода.

Конечное поле. Параметр определяет отступ от Второй кривой или поверхности, до которого идет формирование траектории.

Ограничить рабочую зону. В стратегии Поперек кривой позволяет использовать для траектории только тот участок Обрабатываемой поверхности, который ближе к текущей точке на кривой.

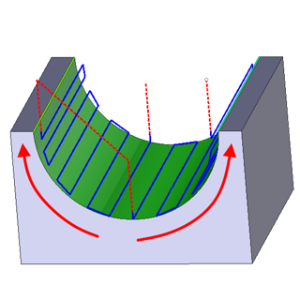

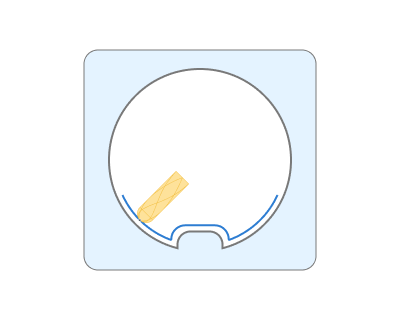

Обработка изнутри. Параметр позволяет обрабатывать внутренние поверхности детали (проецировать траекторию на внутренние поверхности детали).

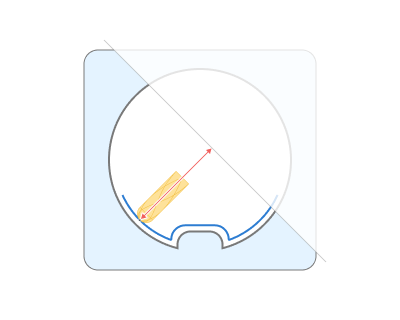

Максимальная высота проверки. Определяет зону проецирования. Проецирование не будет выполняться на поверхности, расположенные ниже этого уровня. Проверка на столкновение инструмента с деталью выполняется только ниже заданной высоты.

Основные параметры этой группы аналогичны Чистовой построчной операции. Подробнее

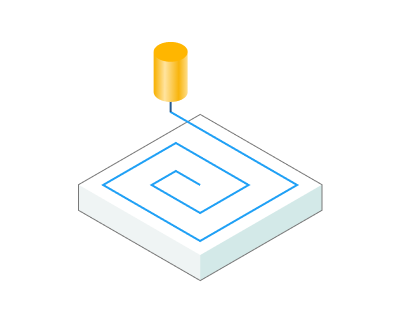

Сглаживание углов:

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели.

Нажмите здесь, чтобы развернуть..

Расстояние сглаживания. Это расстояние в пределах острого угла, в пределах которого выполняется сглаживание.

Черновые проходы.

Траектория инструмента смещается на величину толщины Черновых проходов. Дополнительные проходы добавляются в контур по указанному в параметрах значению с указанным количеством шагов.

Нажмите здесь, чтобы развернуть..

Ориентация черновых проходов.

Нажмите здесь, чтобы развернуть..

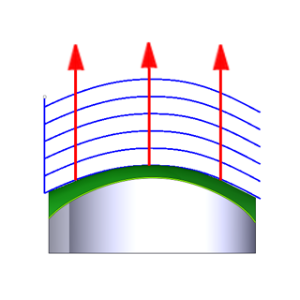

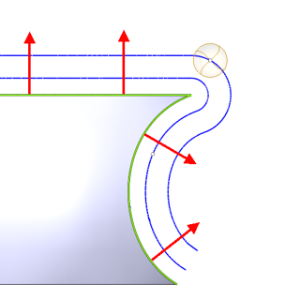

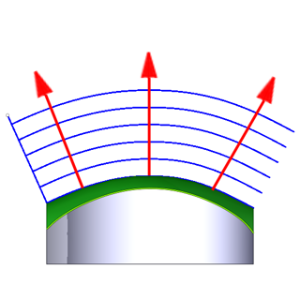

По нормали к поверхности. Черновые проходы рассчитываются как смещение чистовых проходов вдоль нормали поверхности.

Вдоль оси инструмента. Черновые проходы рассчитываются как смещение чистовых проходов вдоль оси инструмента.

В плоскости инструмента. Черновые проходы рассчитываются как смещение чистовых проходов в плоскости движения инструмента. Это хорошо работает для стратегии Параллельно к вертикальной плоскости и когда поверхности обрабатываются торцевой частью инструмента.

Перпендикулярно оси инструмента. Черновые проходы рассчитываются как смещение чистовых проходов в плоскости перпендикулярной оси инструмента. Этот режим хорошо подходит для стратегии Параллельно к горизонтальной плоскости.

По умолчанию. Выводится способ расчета, принятый в системе по умолчанию.

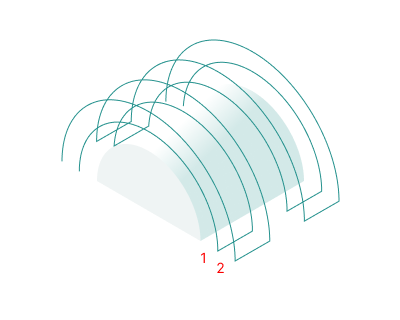

Количество. Количество черновых проходов.

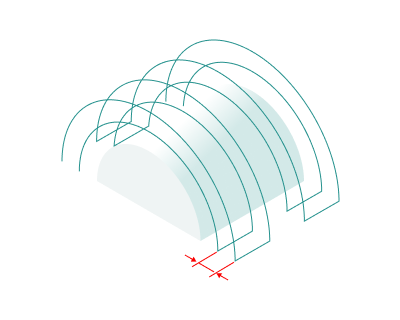

Шаг. Расстояние между черновыми проходами.

Сортировка. Определяет порядок выполнения черновых проходов.

Нажмите здесь, чтобы развернуть..

По уровням. Черновые проходы выполняются в порядке расположения слоев.

По строкам. Черновые проходы выполняются в порядке расположения строк.

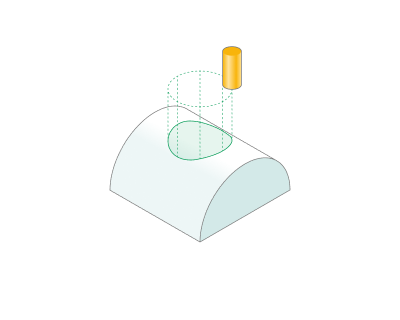

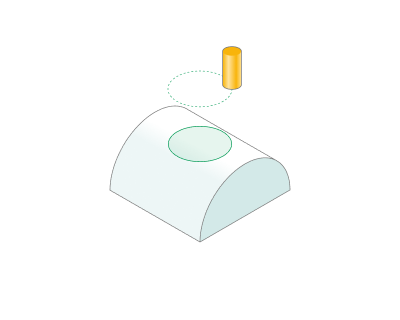

Проецировать траекторию на деталь.

Установка флага позволяет выполнить построение траектории обработки поверхностей, установленных в Рабочем задании как Поверхности для проецирования путем переноса траектории, полученной для Обрабатываемой поверхности, на Поверхности для проецирования.

Нажмите здесь, чтобы развернуть..

При установке флага, в качестве Обрабатываемой поверхности необходимо указать не поверхности на детали, которые должны быть непосредственно обработаны (фрезеруемые поверхности), а поверхности на вспомогательной геометрии, которую можно получить, например, дополнительными построениями в CAD-модуле. Эти поверхности должны быть расположены относительно фрезеруемых поверхностей так, чтобы с них можно было легко проецировать траекторию. Непосредственно обрабатываемые поверхности должны быть объявлены как Поверхности для проецирования.

По оси инструмента. Проецирование выполняется вдоль оси инструмента.

По нормали поверхности. Проецирование осуществляется вдоль нормалей (перпендикуляров) к поверхности.

Максимальное отклонение. Расстояние показывает, насколько траектория может отклоняться от исходного положения вдоль нормали поверхности.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории.

Нажмите здесь, чтобы развернуть..

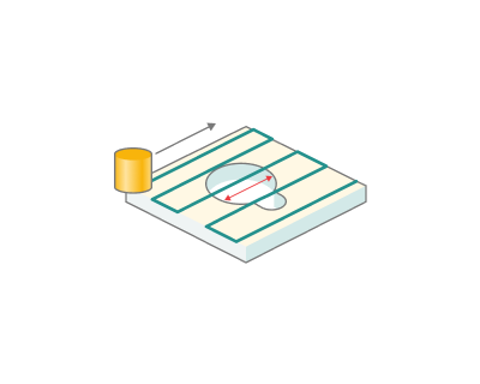

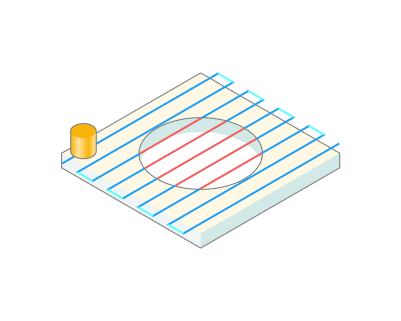

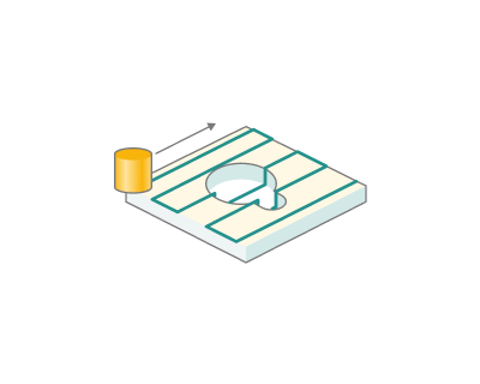

Пропуск отверстий. Установка флага позволяет игнорировать отверстия, диаметр которых, равен или меньше указанного размера.

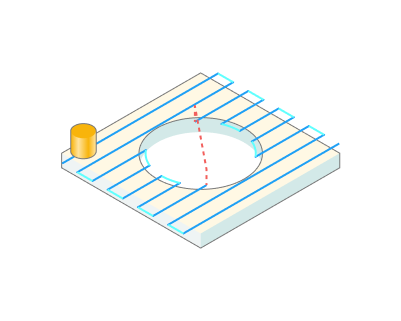

Устранение зазоров. Установка флага позволяет «сшить» зазоры в траектории, меньшие указанного значения.

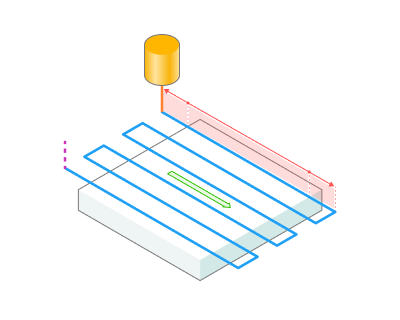

Удлинение/обрезка проходов. Опция позволяет удлинить или обрезать начало и конец траектории.

Начало. При вводе положительного значения, система удлиняет начало рабочих проходов траектории на указанную величину. При вводе отрицательного значения, начала проходов укорачиваются.

Конец. При вводе положительного значения, система удлиняет конец рабочих проходов траектории на указанную величину. При вводе отрицательного значения, концы проходов укорачиваются.

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
