Подходы в контурных операциях

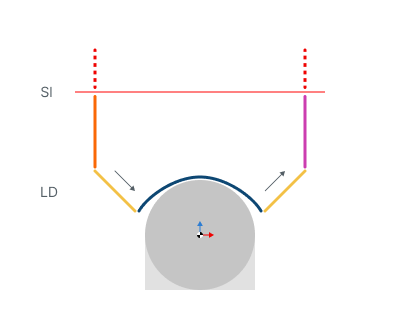

Sl — Безопасный уровень

LD — Подходы

Область применения:

Позволяет добавлять дополнительные движения подхода и отхода к рабочим перемещениям с использованием их подачи.

Подход.

Нажмите здесь, чтобы развернуть..

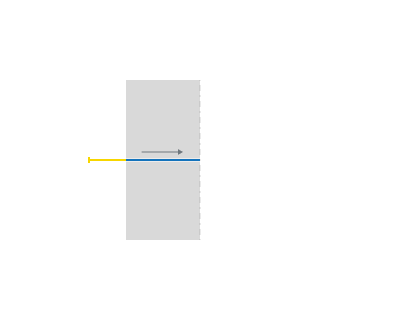

Выкл. Участки траектории Подход и Отход не создаются.

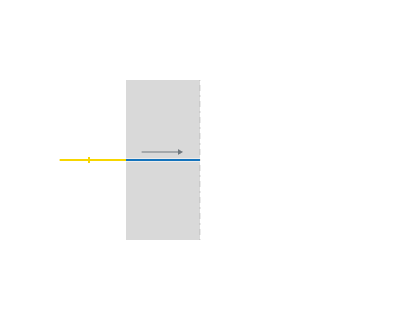

По линии.

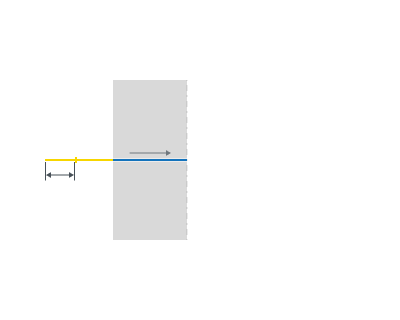

Длина.

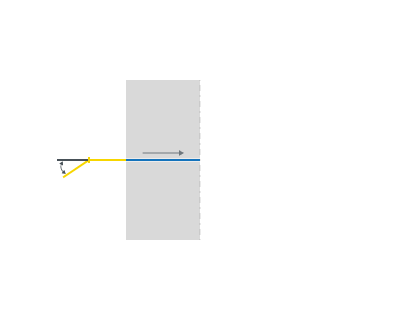

Угол.

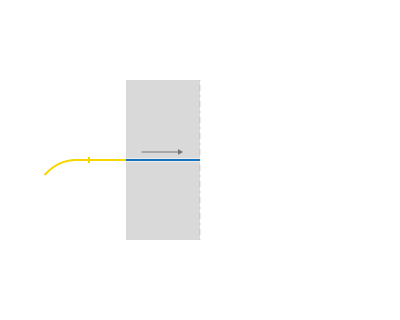

По дуге.

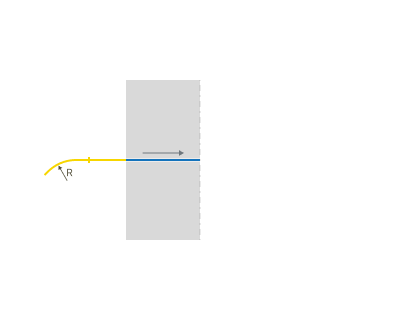

Радиус.

Угол.

Отход.

Нажмите здесь, чтобы развернуть..

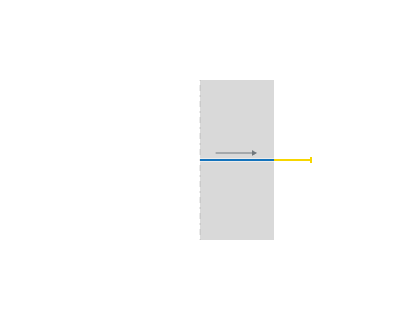

Выкл. Участки траектории Подход и Отход не создаются.

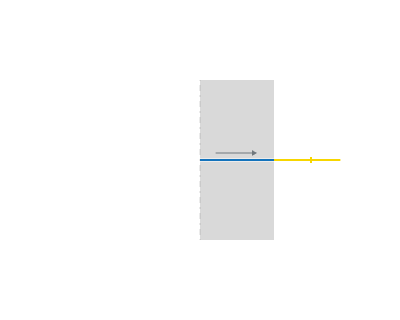

По линии.

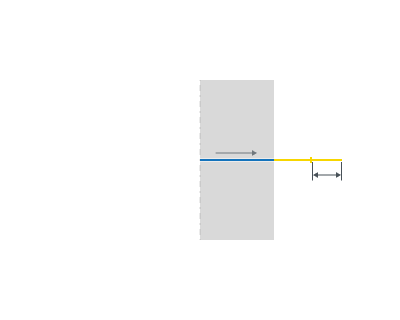

Длина.

Угол.

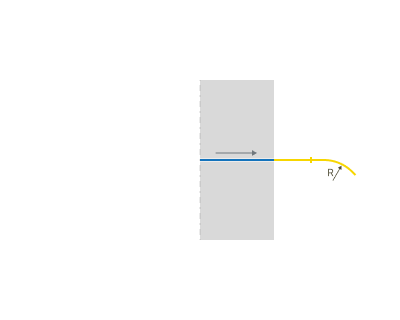

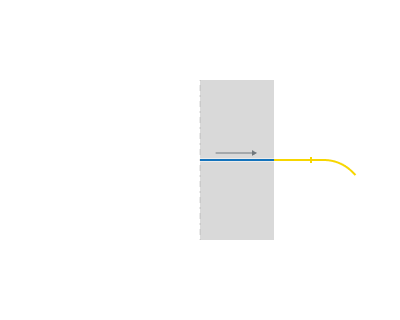

По дуге.

Радиус.

Угол.

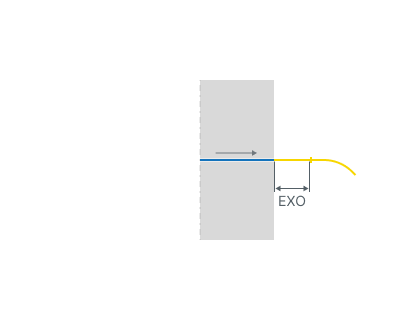

Перебег. Перебег используется для продления траектории инструмента за пределы контура. Чтобы изменить значение перекрытия, перетащите жёлтый маркер мышью или щёлкните по нему и отредактируйте появившееся значение размера.

EXO — Перебег

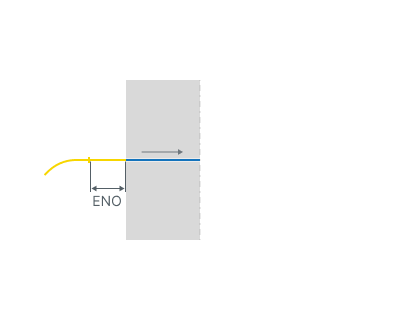

Недоход. Недоход используется для продления траектории инструмента за пределы контура. Чтобы изменить значение перекрытия, перетащите жёлтый маркер мышью или щёлкните по нему и отредактируйте появившееся значение размера.

ENO — Перекрытие на входе

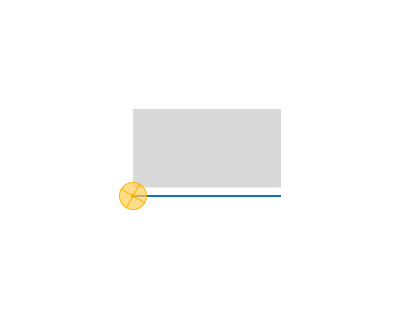

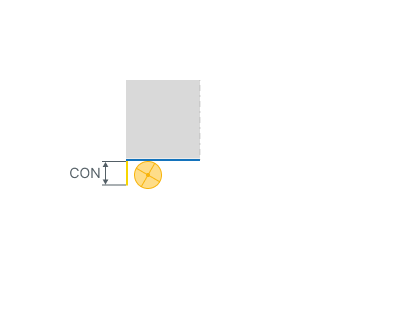

Ход вкл. коррекции. Входные сегменты автоматически добавляются к основным траекториям подхода компенсированного контура, если для параметра Тип компенсации не задано значение Компьютер. По умолчанию входные и выходные сегменты не добавляются непосредственно к прямолинейным траекториям подачи, поскольку это технически нецелесообразно.

Нажмите здесь, чтобы развернуть..

CON — Ход вкл. коррекции

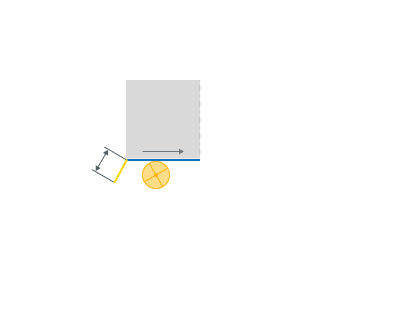

Длина. Позволяет увеличить длину входного сегмента.

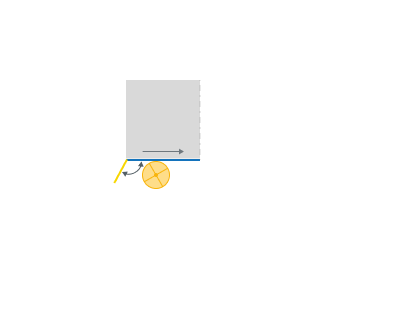

Угол. Позволяет увеличить угол входного сегмента.

Ход выкл. коррекции. Выходные сегменты автоматически добавляются к основным траекториям подхода компенсированного контура, если для параметра Тип компенсации не задано значение Компьютер. По умолчанию входные и выходные сегменты не добавляются непосредственно к прямолинейным траекториям подачи, поскольку это технически нецелесообразно.

Нажмите здесь, чтобы развернуть..

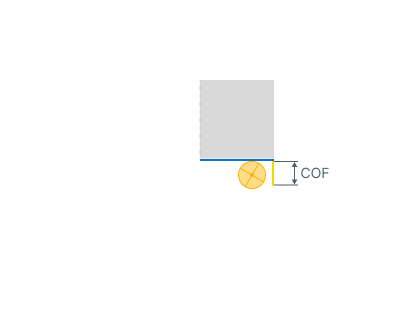

COF —Ход выкл. коррекции

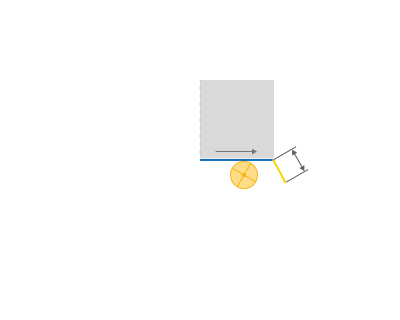

Длина. Позволяет увеличить длину выходного сегмента.

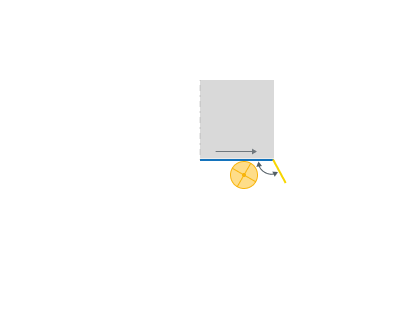

Угол. Позволяет увеличить угол выходного сегмента.
