4D контур

Область применения:

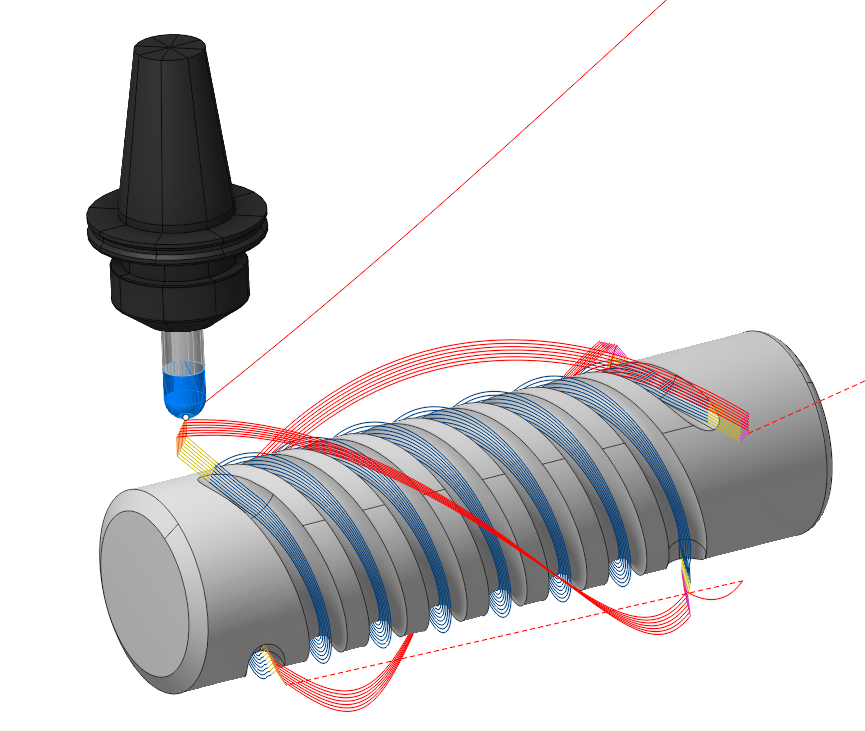

Операция предназначена для формирования непрерывной траектории перемещения инструмента при обработке пространственных кривых на поверхностях, имеющих выраженную ось вращения, или вытянутых вдоль оси. Она позволяет создавать как одиночные траектории вдоль выбранных кривых так и проходы вдоль нескольких изопараметрических линий выбранной поверхности, а также позволяет проводить многоуровневую обработку вдоль выбранных кривых. Операция построена на базе операции 5D контур, сконфигурирована для ротационной обработки и доступна для создания в 4X и 5X конфигурациях. Ориентация оси инструмента по умолчанию устанавливается К оси вращения. Опции ориентации инструмента Через точку, Через кривую, параметры Расширенный контроль осей, Боковой угол, Угол отклонения недоступны. Безопасная поверхность установлена как Цилиндр.

Для кривых, определенных в Рабочем задании, можно изменить вектор ориентации инструмента в каждой точке (но только в плоскости, перпендикулярной к Поворотной оси), изменить направление движения инструмента вдоль кривой, изменить сторону обработки, компенсировать радиус инструмента, выбрать метод интерполяции при изменении вектора ориентации инструмента от точки к точке, а также настроить припуск.

Рабочее задание:

Ребро/Кривая. Можно выбрать ребра детали или любые кривые. Векторы в точках кривой определяются текущей ориентацией инструмента, заданной в Стратегии. Точка контакта инструмента будет двигаться вдоль заданной кривой в соответствии со свойствами кривой и выбранной стратегией ориентации инструмента. Группа параметров элемента работает аналогично как в разделе 5-ти осевая обработка контура на поверхности / Параметры кривых. Подробнее.

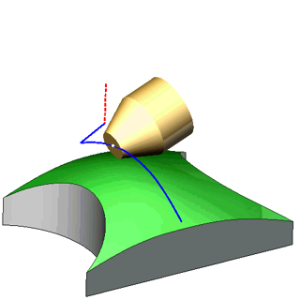

5D Кривая. Создается пятикоординатная траектория перемещения инструмента как проекция произвольных кривых на поверхность детали. В этом случае инструмент будет двигаться по траектории, касаясь точкой контакта поверхности детали. Проходы инструмента могут быть сдвинуты относительно кривой на величину припуска или по уровням. Группа параметров элемента работает аналогично как в разделе 5-ти осевая обработка контура на поверхности / Параметры кривых. Подробнее.

Направляющая поверхность. Используется для создания проходов инструмента вдоль ее изопараметрических линий. Изопараметрические линии поверхности зависят от способа ее построения. Очень часто они хорошо отражают топологию геометрического объекта, и, поэтому удобны для использования при обработке в качестве рабочих ходов. Особенно удобно таким способом обрабатывать различные скругления. Группа параметров элемента работает аналогично как в разделе 5-ти осевая обработка вдоль изопараметрических линий поверхностей / Параметры направляющей поверхности. Подробнее

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Подробнее

Стратегия:

Точка контакта инструмента.

Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.

Эта группа параметров работает аналогично как в операции 5D по поверхностям. Подробнее

Ориентация инструмента:

Управляет направлением оси инструмента. Основные параметры этой функции такие же как и в операции 5-ти осевая по поверхностям. Подробнее

Нажмите здесь, чтобы развернуть..

Наклонять фасонный инструмент. Наклоняет инструмент так, чтобы его боковая рабочая часть касалась обрабатываемой поверхности при движении по траектории.

Пределы углов поворота:

При установленном флаге задаются предельные значения углов расположения инструмента относительно осей. Параметры, устанавливающие Пределы углов поворота такие же, как в операции 5-ти осевая по поверхностям. Подробнее

Проходы:

Можно создать дополнительные рабочие проходы относительно заданных кривых. Проходы будут смещаться в направлении нормали к поверхности. Если выбрана стратегия ориентации инструмента Боком к поверхности, то можно выбрать направление смещения проходов. Параметры этой группы работают аналогично как в операции 6D контур. Подробнее

Сглаживание углов:

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели. Основные параметры этой группы работают так же, как и в операции 2D контур. Подробнее

Параметры смещения:

Если используется стратегия Ориентации инструмента Боком к поверхности, можно построить траекторию с плавным изменением смещения инструмента по траектории относительно заданной кривой. Параметры этой группы работаю аналогично как в операции 6D контур. Подробнее

Сортировка.

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Нажмите здесь, чтобы развернуть..

Способ объединения траектории. Управляет последовательностью выполнения проходов при многоуровненвой обработке разных профилей на детали. Параметры функции такие же, как и в операции 2D контур. Подробнее

Минимизация холостых ходов. Порядок обработки профилей отсортирован так, чтобы минимизировать холостые движения. Параметры функции такие же, как и в операции 2D контур. Подробнее

Тип фрезерования. Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Параметры Типа фрезерования такие же, как и в Черновой послойной операции. Подробнее

Проецировать траекторию на деталь:

Определяет способ формирования траектории относительно поверхности детали. Параметры функции такие же как и в операции 2D контур во вкладке Стратегия, в пункте Преобразования. Подробнее

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Параметры Обрезки такие же, как в Черновой послойной операции. Подробнее

Параметры:

На этой вкладке представлены основные параметры управления деталью, заготовкой, приспособлением и другими элементами, позволяющие изменять траекторию. Подробнее.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь, чтобы развернуть..

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Подробнее.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Подробнее.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Подробнее.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Подробнее.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Подробнее.

Расстояния. Расстояния, используемые в правилах Переходов. Подробнее.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Подробнее

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Подробнее

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Подробнее

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Подробнее

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Подробнее
