Операции измерения

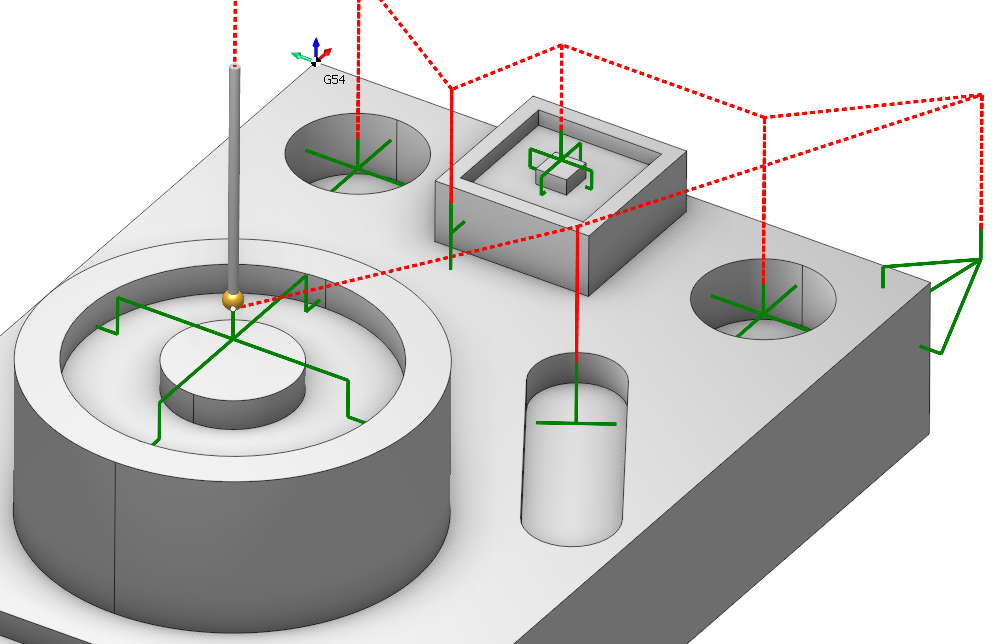

Добавлена новая группа операций - Измерение. Измерение деталей и инструментов с использованием специального измерительного оборудования и заготовленных циклов.

Измерительные циклы могут использоваться на токарных и фрезерных станках, а также на роботах. Измерительные циклы позволяют определить целостность инструмента, размеры деталей, углов и элементов обработки деталей. Благодаря этому можно получить более правильную обработку и избежать ошибок.

Для выполнения измерений обычно требуется специальное оборудование: щупы и КИМ (координатно-измерительные машины).

Основными целями этих циклов является:

• контроль размеров ответственных поверхностей деталей с выводом в отчет;
• измерение детали для компенсации неточностей расположения детали и геометрических размеров реальных деталей;
• измерение для выявления неточностей в размерах инструмента;
• контроль целостности инструмента.

В системе предусмотрены специальные операции для создания траектории на основе измерительных циклов:

• Измерение фрезерной детали;
• Измерение фрезерного инструмента;
• Измерение токарной детали;
• Измерение токарного инструмента.

Эти операции практически идентичны, но в зависимости от цели операции некоторые значения по умолчанию для некоторых параметров будут переопределены (например, инструмент).

Также добавлена новая группа измерительных инструментов: один инструмент для осевого случая (точка инструмента на оси), другой для случая поворота (точки инструмента могут быть сбоку).
